今日ダイソーに行って例のＰを探してきました。
けど売ってなかったです（泣）

丸いのしかなかった・・・

ひではるさんのまねっこするつもりだったんですが♪








ウインカーの音です。
これだとノーマルと変わんない気がするけど、どうなんでしょう？
実際の音とは違うような・・・・・
撮り方や動画の変換方法をもうちょっと勉強します。





ハザードボタン戻してからもちょっと点滅してしまうのは、サンキューハザードの
機能のせいですね。
ウインカーも戻しても、すぐには止まりません（笑）





それでアンサーバックブザーの音も変更したんですけど、これは
今度の週末にご紹介！！
でもちょっと音が小さい。
世間では暴音だと言われていたんですが？
ノーマルよりも音が小さいです。
何故だろう？

ビデオカメラの調子がちょっと前から悪く、騙し騙し使っておりましたが
こんど子供の小学校の卒業式があるので、買い替えを決意！

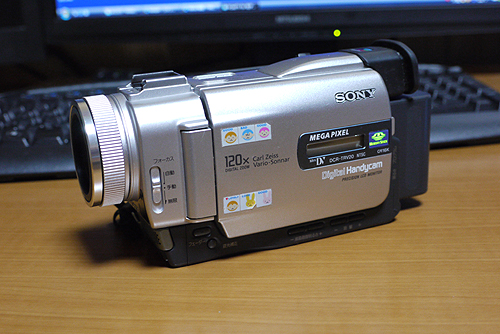

丁度10年使ったこいつとお別れです。
ピントが合わないし、撮影すると妙に暗いんです・・・
今まで撮ったテープの再生専用となります（笑）

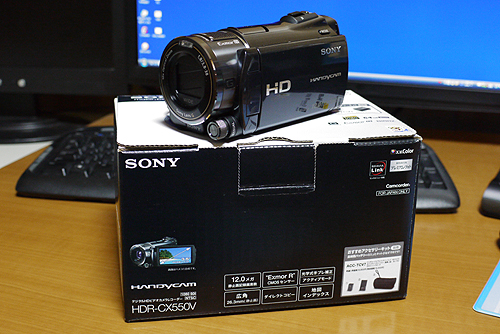

そして最新機にパワーアップ！！
発売したばかりの　SONY　HDR-CX550V　です。
ちょっと高かったけど奮発しました。




軽いし綺麗に取れるし、手ブレはしないし、テープの巻き戻しを
しなくてもいい（暴）
10年たつとこんなに違うんですね～
電気店を4件ほど周り、一番安かったコジマ電気で購入！

これでウインカーリレーの動画を撮ります。
でもお買い物と、お風呂掃除と、子供と遊ぶ約束があるので
撮ってる時間ないかも～
多分来週になるかな・・・・・






で今日じゃないですね、昨日の夜に密会してしまいました～





ひではるさんの密会のお誘いが～




初のウィッシュ　プチオフでした。

右から　しょうへいさん、ひではるさん、私・・・・・

ちと寒かったです。


詳細はひではるさんに投げます（暴）



もう寝ないと。

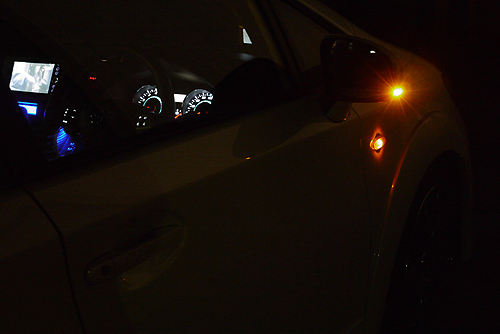

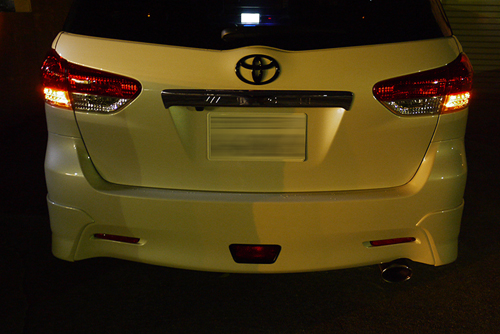

サンキューハザード機能が欲しくて取り付けた

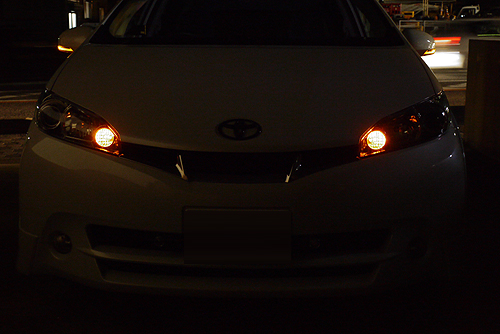

多機能ウインカーリレーですが、ウイポジも出来るんです～


前から～





横から～




後ろから～




でも全部ウインカー点灯してしまうので公道では走れないですね（笑）



＜機能＞
・点滅速度調節可能
・キーロック／アンロック時のアンサーバックの点滅に対応。

◆ハイフラ防止◆
ウインカーバルブを純正のハロゲン球タイプからLEDタイプの物に交換した場合の、ハイフラ現象（ウインカーの点滅が異常に早くなる）を防止します。ウインカー球が 全てLED球　・　LED球とハロゲン球混在　・　全てハロゲン球どの場合でも使用可能です。

◆ウインカーポジション化◆
ウインカーを減光点灯させウインカーポジション化が可能です。ウインカー/ハザード使用時は減光点灯はOFFになり、正常動作が可能です。

◆ワンタッチウインカー◆
ウインカーレバーをワンタッチすることで、ウインカーが3回点滅し自動で消えます。車線変更時等に手の動きが最小限で済む事ができる機能です。ウインカーレバーを完全に倒せば、通常動作します。

◆サンキューハザード◆
ハザードスイッチを一瞬ONにする事により、ハザードランプが2回点滅し、自動で消えます。（割り込み時等にハザードでお礼する場合にご使用下さい）ハザードスイッチを完全にONにすれば、通常動作します。

◆オプション カチカチ音スピーカー◆
別売りのカチカチ音スピーカーを接続する事により、ウインカーリレー交換により鳴らなくなるカチカチ音を鳴らす事が可能です。




でワンタッチウインカーが高速道路で便利です～
こんなに便利とは思わなかった。

でもオプションのカチカチスピーカーの音が家族に不人気！
音がアルミ缶ペコペコさせてるみたいだって（涙）

昨日作ったBOXをステアリングスイッチと各部を接続します。

3回ぐらいに分けて載せようかと思いましたが一気にいきます。
長いです～・・・・・
最後までお付き合いください。

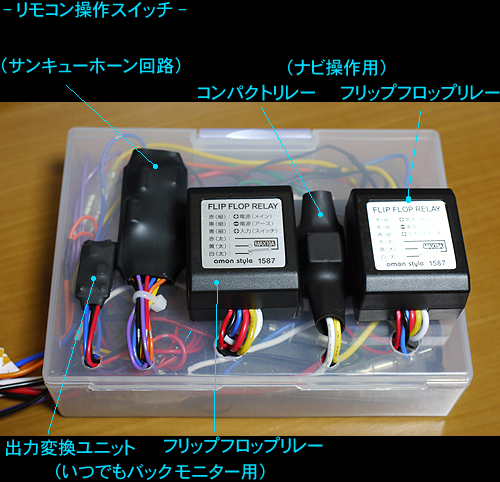

BOXの詳細です。

表に両面テープでリレーや回路を固定。

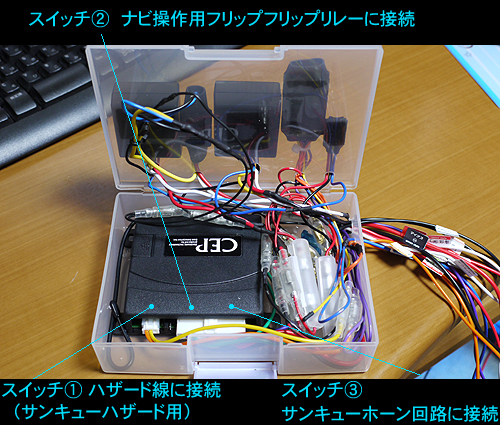

中はリモコンスイッチの受信機です。
リレースイッチの回路になってます。

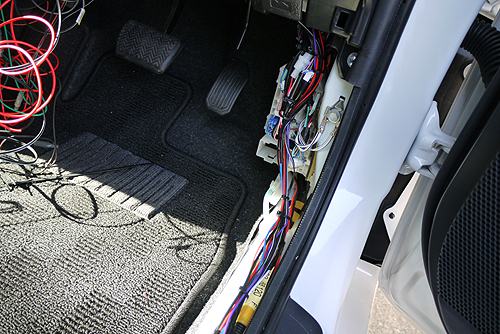

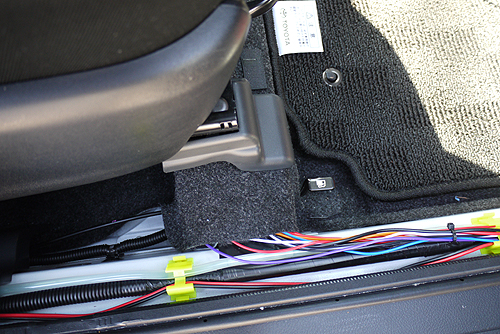

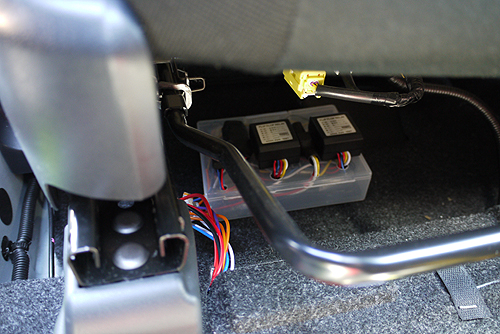

まずBOXの設置場所です。
運転席下側に置いて配線を通します。





ココから通して





運転席まで引き回します。

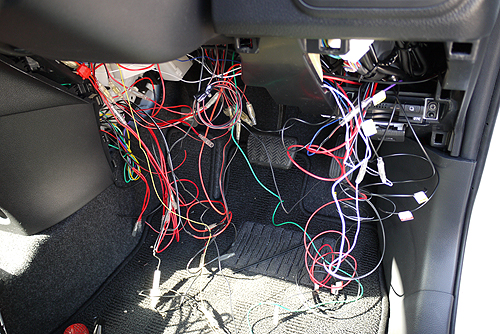

運転席まで配線を持ってきたら各部と接続していきます。
またまた配線だらけ～

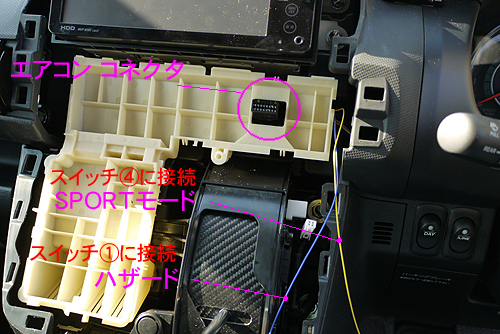

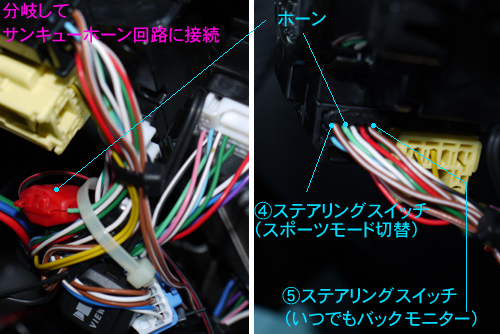

まずはハンドルコラム下のスパイラルケーブルに接続します。





先週引き出した配線にも接続していきます。

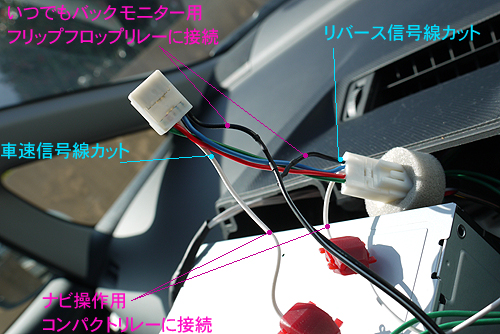

以前オクで購入したTVキットのコネクター配線が付いているので
純正配線はそのままで、このコネクターの配線をカットして
配線を割り込ませます。

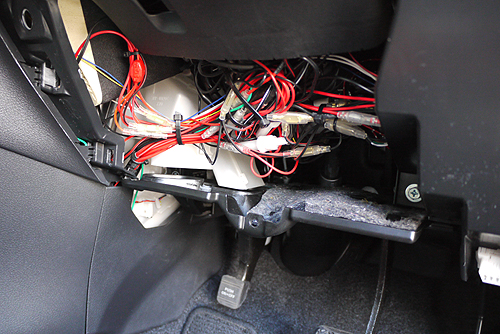

各部を接続し終わったら配線をまとめて固定。

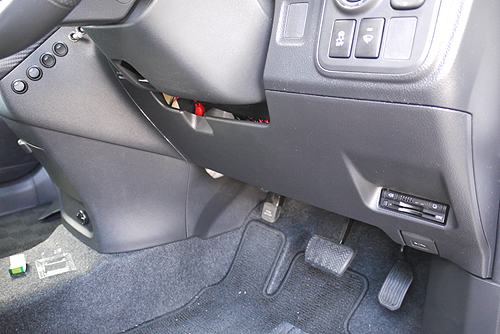

フタして完成！！
あっ　まだ内緒だったスイッチが写ってしまったので
ついでに紹介します～

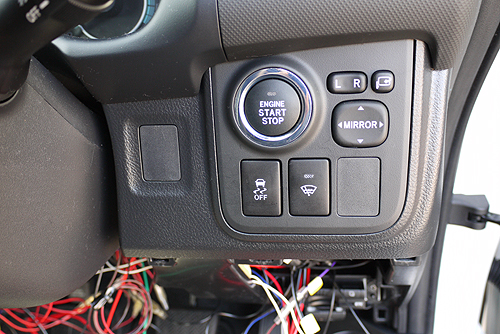

埋まっていたココのスイッチを移動して空けました。
ナビスイッチをハンドルスイッチに割り当てて
リヤリフレクターのスイッチを左側に！！





スイッチ増設した部分です。
スイッチいっぱ～い（暴）
未使用部分がありますが、使用目的は決まってます。
それはまた今度～

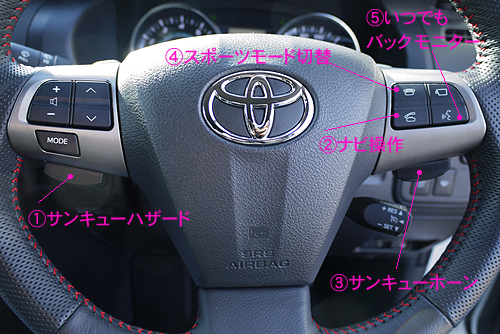

で最後にステアリングスイッチです！！




これで完成です。
本当はサンキューホーンはエーモンのフラッシュサーキットで
行うつもりでしたが接続間違えて作動不要に～
たぶん？
テスト作動させたら上手く動かなかったもので・・・

オクでサンキューホーン回路を買いなおしました（泣）
こっちの方がコンパクトでよかったかも！
2100円でした。
パ、パって超く鳴ります。
ウインカーリレーのサンキューハザード機能は、チョン押しで
3回光ります。
他の機能のウイポジなどは後日掲載します。



最後まで見て頂いてありがとうございます。
やっとすべてステアリングスイッチ周りは終わりました♪



次はアンサーバックブザーを交換！！

やりたいこといっぱい～

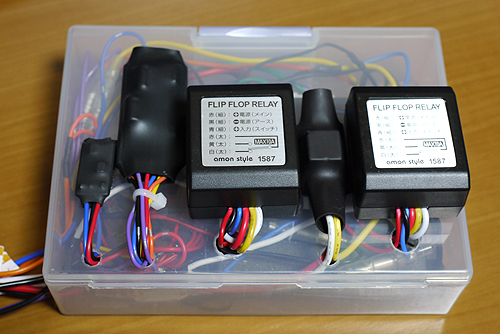

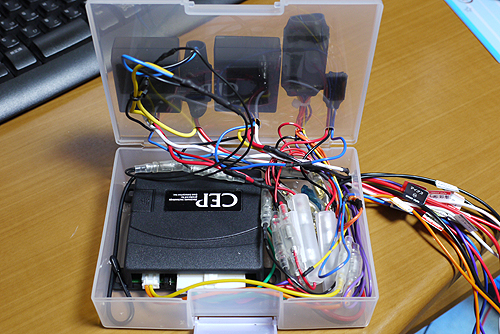

ステアリングスイッチで操作する回路を全部まとめてBOXに入れました。
電源を一括化して配線をスッキリさせる為です。
BOXは100円ショップのハガキ入れです。






中は配線ごちゃごちゃ～

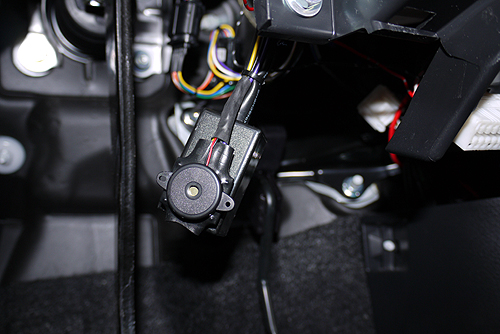

サンキューハザード用の多機能ウインカーリレーは先に取り付け！
純正ウインカーリレーはアクセルペダルの上～の方にあって
コネクター外すの固くて大変でした。
コネクター外れれば純正と入れ替えるだけ！






詳細は明日作業が完了してからにします！
配線するのに疲れ果てました（暴）

明日一気に全部完成させます。
