エコキュート修理をしました。

前回の準備からの続きです。

電動混合弁がダメということで、時刻表示の所にエラーコードがP00と表示、


エコキュートのタンクのある本体の天板と前面のカバーを外し、
取り寄せた電動混合弁を、画像でドライバーで示している浴槽供給側の電動混合弁に
交換した。



試運転を行い水漏れなどがなく、制御基板に水が飛んで行ってないかを確認


お風呂側のリモコンでエラーが出ていないことを確認・・・　Ｐ００が消えてる


更に台所側のリモコンで「時刻合わせ」を押しながら「給湯温度　▼」を同時押しで３秒以上でリセット操作を実行し
作業完了、思ったよりうまくいきました。

その後、浴槽にお湯張りの運転を行って正常に湯張りが完了した。

エコキュートの電動混合弁のトラブルで浴槽への給湯が出来ないという状態に。

住宅メーカー経由で三菱電機に強く修理をお願いしたが、部品が入手出来ないので修理出来ませんとなった。



エコキュートの新品を買って設置をお願いすると軽く70万もの費用、補助金が出たとしても60万オーバーの予算。

室外機のコンプレッサーは以前に交換しているので、電動混合弁が直れば10年は軽く使える見込み。

そこで、電動混合弁の正確な位置と状態を確認し型番を調査。

中古ではあるが少し値がしたが専門家から部品を買って修理の準備となった。

上手くいけば60万円の削減効果となる。

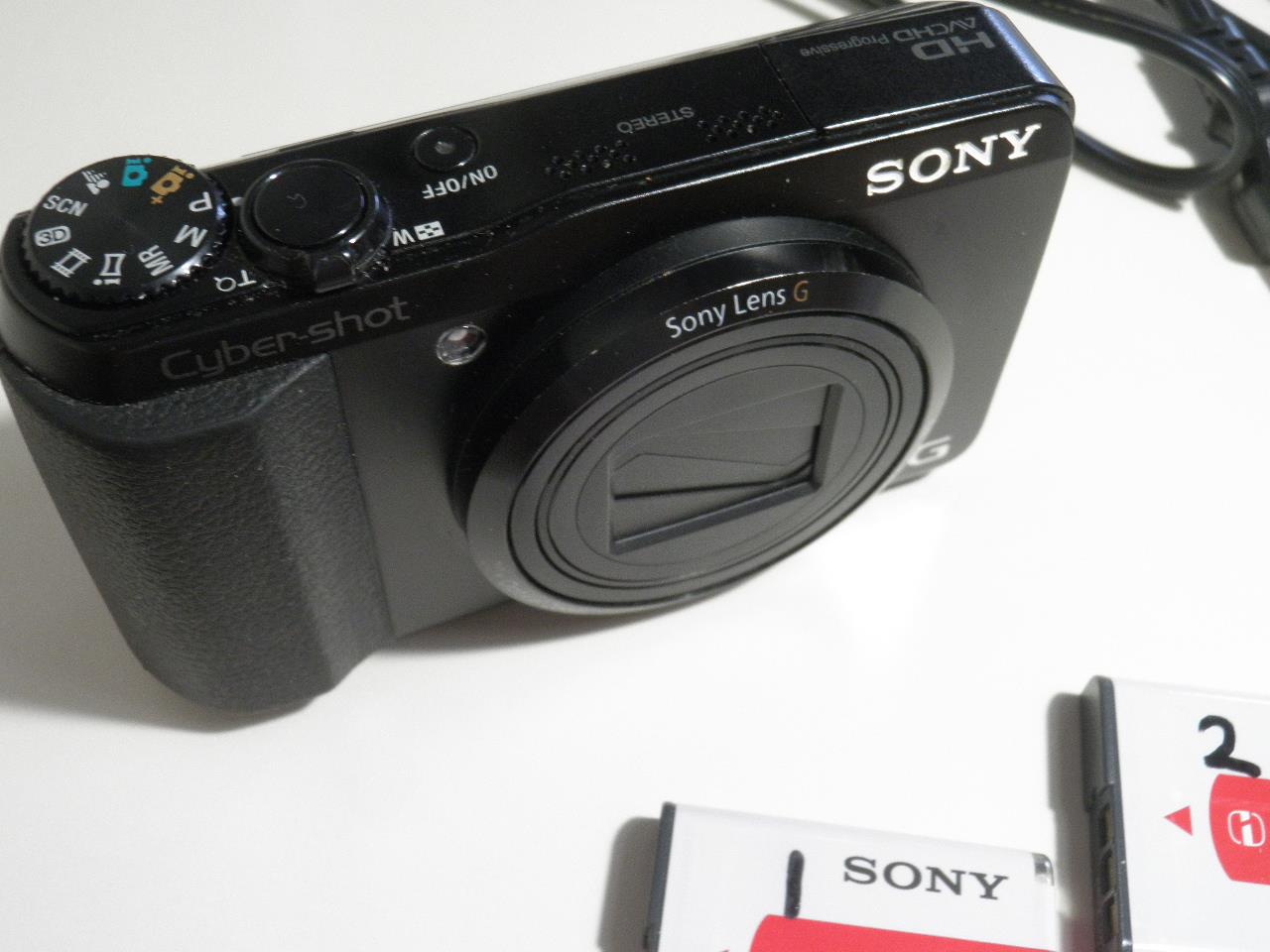

コンデジのファンクションリングが空回りで操作に対して節度がなくなった。
この手の修理の情報が無いので、分解してから自分で適当に考える事にした。

そこで、分解して修理する事になった。

＊ファンクションリングとは・・・コンデジのレンズの根元にあるダイヤル状の
操作リングで中級から上級のコンデジで装備されているのが多い。

分解すると・・・

リングの裏の輪に沿って36個の四角い金属が貼られている。

１クリック分を読み取るのに２つのホール素子が使われていて右に回した・左に回した信号をマイコンで判断して任意に選んだモードの設定値の増減を操作できる。


本機ではリングを１クリックで止めるのに機械的に刻む機構があって、ラチェットのようにバネで溝を乗り越えたり止めたりしている、これが今回は先が無くなっていて
楊枝の先を切ってバネに嵌め込み組み立てて修理した。

楊枝で大丈夫か？とおもったがバネが柔らかいので十分持つと勝手に思ってます。
手段はどうであれ機能すれば問題なし。


このコンデジ、まだ壊れている所があってロータリーエンコーダーはまた時間がある時に治します。

まあ、普通には撮影出来るのでこのまま使います。

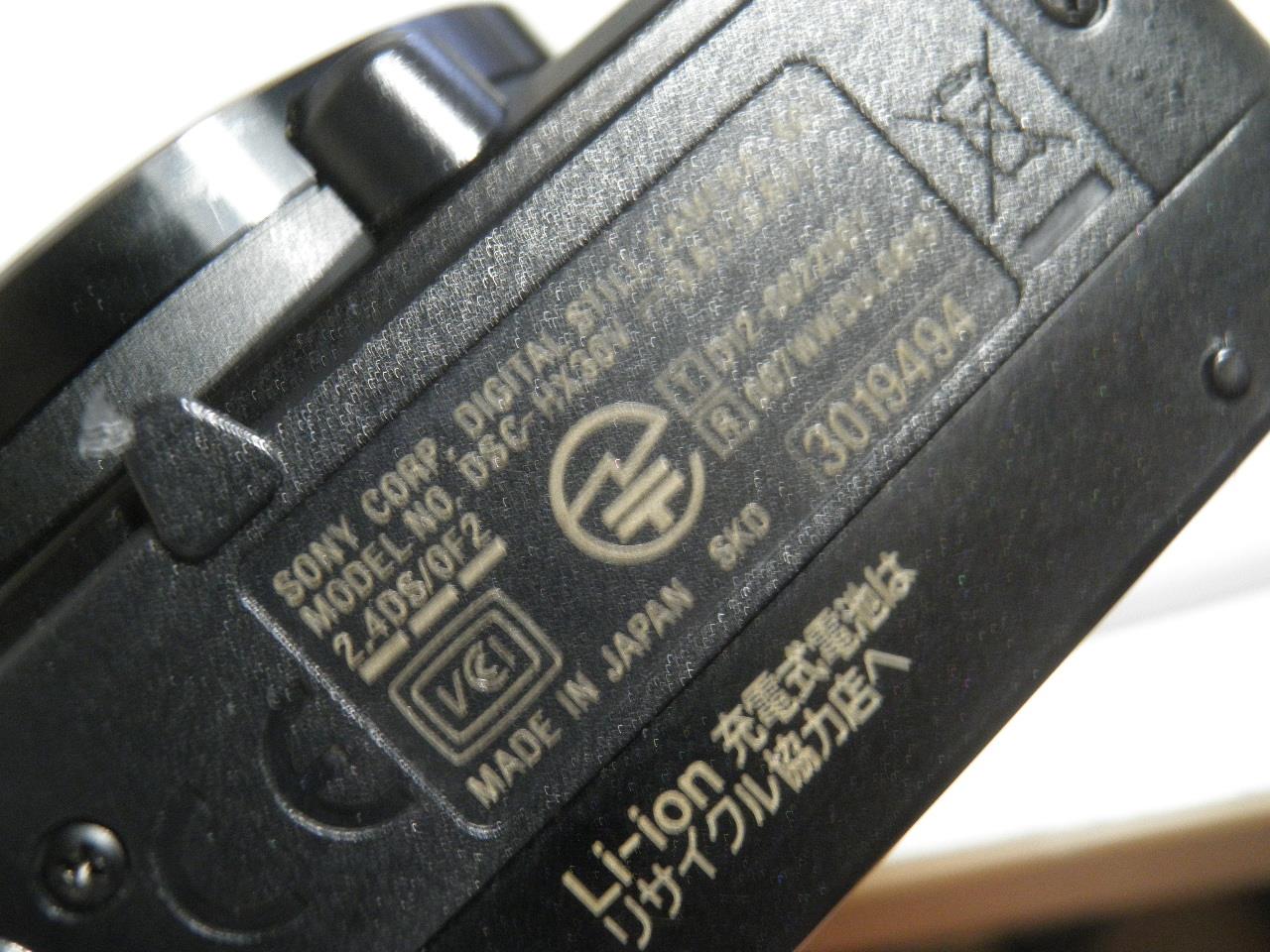

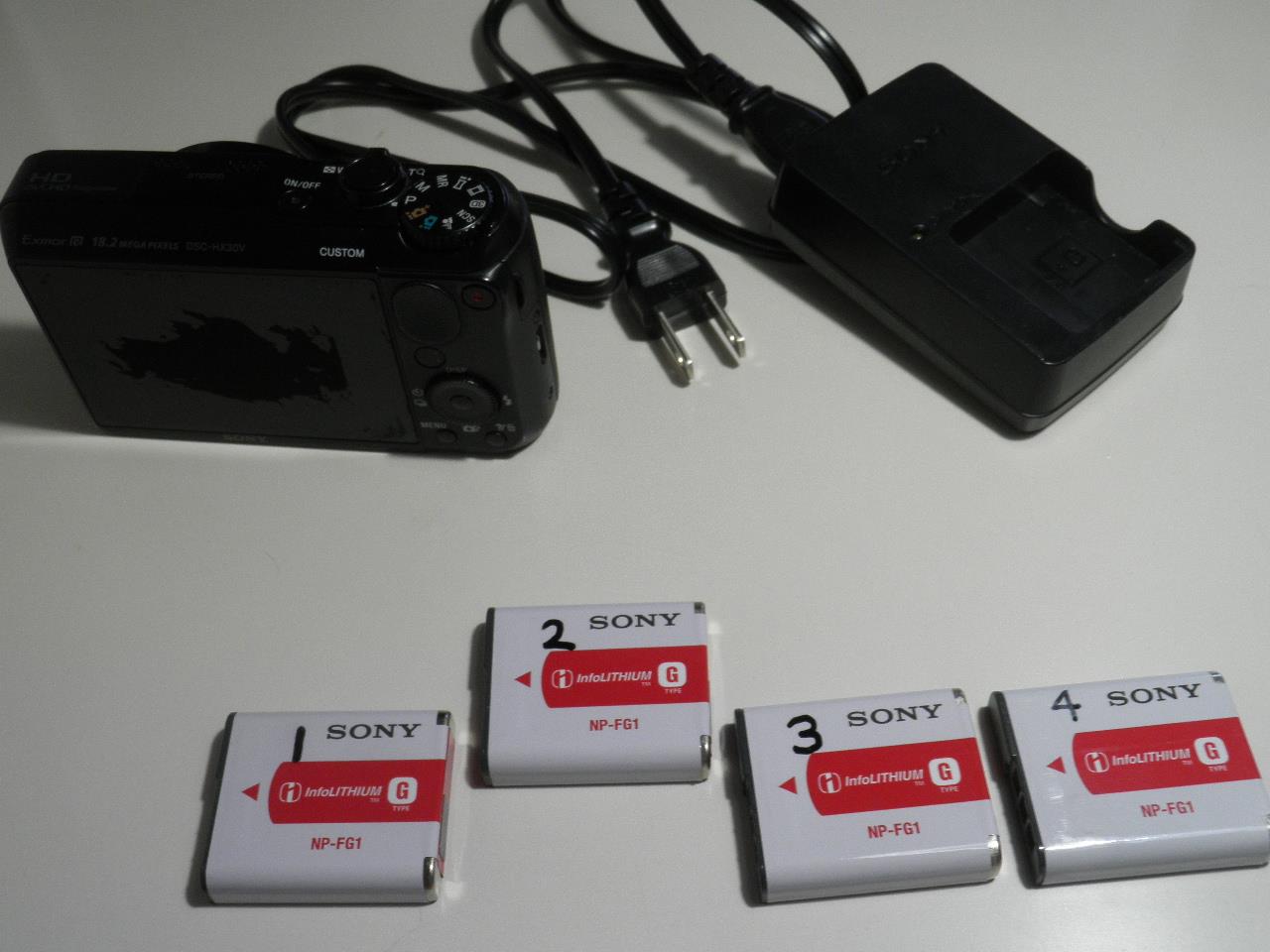

コンデジの充電池は専用電池でメーカーやサイズが異なります。
単三電池式と異なり行った先で手に入るという事は殆どありません。

私はカメラ１台に対し、１個は予備でというやり方でやってます、充電池は劣化してくるのでそれなりに使っていると100％でない可能性があり、思ったより撮れない事がありました。

メーカー互換もあるので調べて確保しておきましょう。

扇風機のリモコンを使ってたら風量の操作が出来ない！

まあ、２０年前の電機製品なので壊れても仕方がないといったところでしょうか。

扇風機自体は問題なく動いているので、特によく使う風量調整が遠隔で出来ないのは不便なところです。

で・・・接触不良だと思って分解してみました。

基板には割れは無く腐食も無い、それにしてもハンダが飛び散ってハンダ付けが汚い。抵抗R2とR5の間にハンダの破片が貼りついてます、いい加減な品質。

テスターで調べると、タクタイルスイッチが壊れてます。

基板のSPEEDって書いているスイッチを抜き取ります、これが一番に面倒。


部品があるかな？で探します



ストックの部品を探すと同じ規格の「アルプス電気のタクタイルスイッチ」があったのでこれに交換、部品はストックしておいて役立ちました。

元々のスイッチは「JCS」とメーカー名が？

動作確認で風量の切り替えが出来るようになって修理は完了。
