タイトル画像のようにチプカシの代表格であるF-91のベルトが切れた。
数年前までは近くにホームセンターがあって、替えのベルトも税込で525円で購入出来たが、ホームセンターの不況で２軒が閉店し他のホームセンターで替えのベルトの金額をみると値上げラッシュのせいもあって1100円になっていた。


当時、980円税込で購入したF-91の替えベルトに1100円を使う気にならない。

そこで100均の330円のデジタルウォッチを買って替えベルトにしてやろうと考えた。

見に行くとなんと！　F-91ソックリのがダイソーで売っていたので即購入、
・・・「みせてもらおうか、100均時計の性能とやらを」

まず驚いたのは、LEDバックライトの明るさと5秒の残照時間、F-91は暗いLEDバックライトで残照機能なし。


次に驚いたのは、ベルトが交換しやすいようにバネ棒式になっていて（黄色矢印）
F-91はここがケチっていてケースからベルトを貫通し留めているだけ（緑色矢印）。


液晶の文字配列も全く同じで操作ボタンもF-91と同じ。

大きな欠点は生活防水が無い事、次に微妙な差ではあるが操作ボタンが少し柔らかいであるがゆえに意としないモードに切り替わっている場合がある。
この欠点でF-91は信頼性と操作性は圧倒的に優位ではあるが・・・


このデザインで100均時計に生活防水機能があったら、F-91やF-84辺りのチプカシ、　1000円時計のクレファーや中華のホームセンタで売ってるのがみんなやられてしまいます。

なのでF-91は使わずに、暫くはブループラネットなる100均時計を使ってみます。

チプカシ　F-91Wのバックライトを緑が暗いので黄色に以前変更し暫く使ってましたが・・・。

分解して・・・
（タイトル画像は中身のムーブメント）


いつもの三菱オスラムのLED蛍光灯より取り出した白色チップに交換。

白色のバックライトになりました。


ELバックライトのように均一な明るさは無いですが、十分に明るく表示が見えます。

良く使ってるデジタルストップウォッチのリセットが出来なくなった。

分解するとリセットの基板への接点が折れていていました。



で・・・

接点に合う部品を探すと、

前年に偏光板の部品取りした電子辞書のコイン電池の
接点部品が偶然ピッタリで半分に切ってハンダ付け、

上手くいき過ぎ、見事直りました。

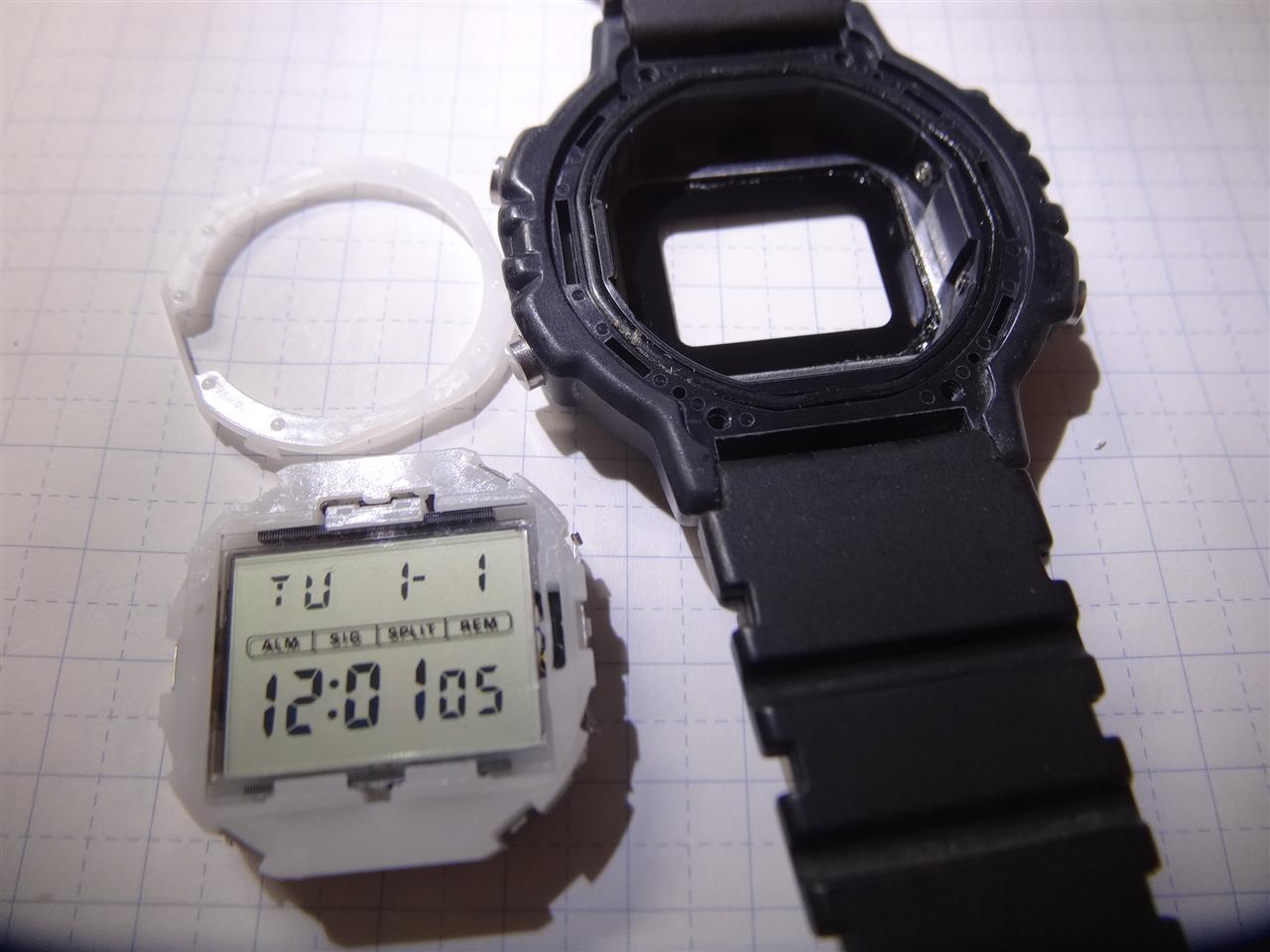

少し前の過去になりますが、デジタルウォッチＤＷ－２８０のバックライトを緑で暗かったものを白色LEDチップに交換した。





元々はバックライトが緑で暗かった


そこで、蛍光灯直管タイプのLEDランプの基板よりLEDチップを取り出して、デジタルウォッチの基板に移植、基板に対し白色LEDチップをやや斜めに取り付けて少しでも液晶に均一に光が当たるようにとした。
（LEDチップの極性を間違えないように＋には赤い印をつけた）


液晶と基板を組み付けて白色LEDチップが上手く収まっているかを確認。


後は順番に組み付け


裏蓋を付けます



暗所で確認

明るく見やすくなりました。

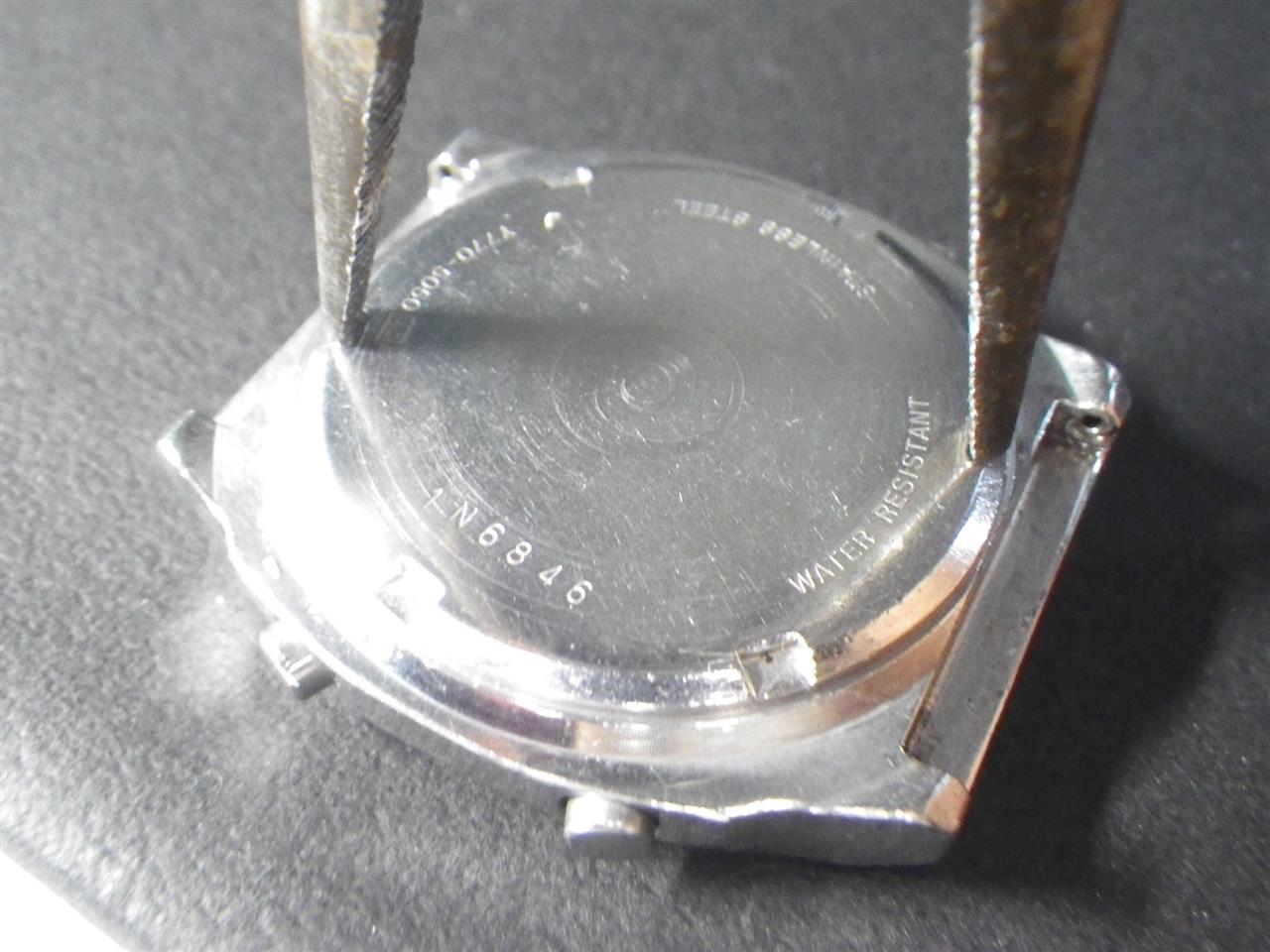

前回は白色LEDチップを組み込んで明るくなったALBAデジタルですが、普段使いには防水性の不安があります。

そこで、側面の操作ボタンを分解してパッキンの状態と大きさを確認したいと思った。

予めネットで似た機種の操作ボタンの画像を確認しておいた。

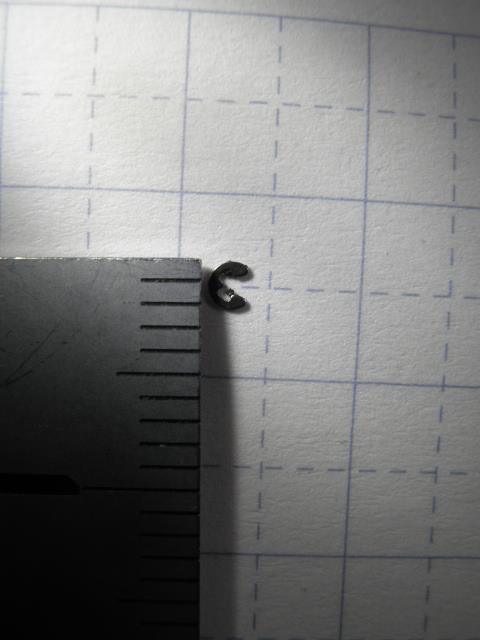

早速、分解しとても小さなEリングで止まっておりステンレス製で曲げてしまうと綺麗に戻らないリスクがあった。

精密ドライバーでEリングを外そうとしたが曲げてしまいそうなので縫い針で隙間をこじって取り外しました。

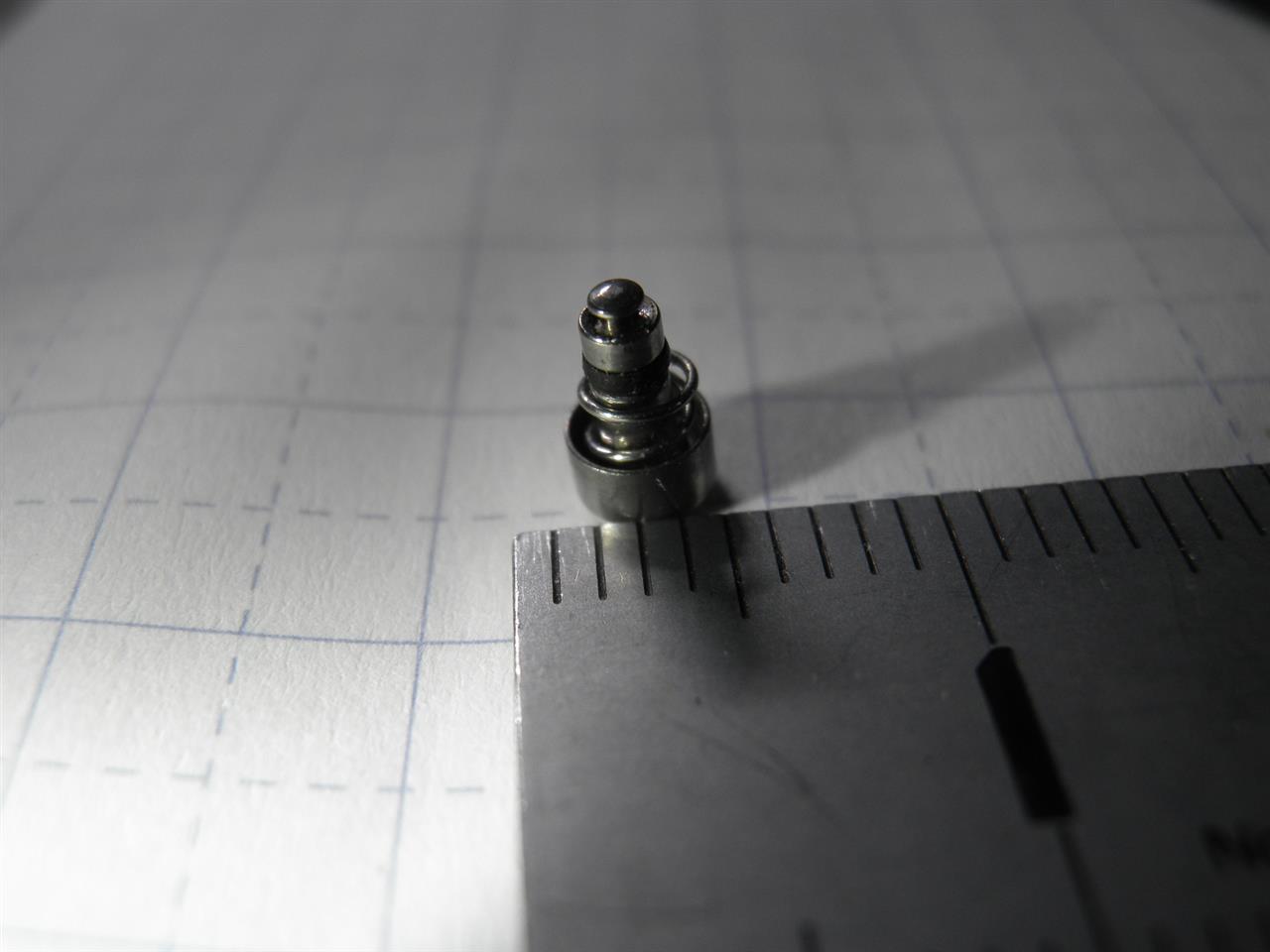

とても小さなOリングで直径1.5ｍｍ位･･･状態は良かったので清掃して戻しました。

造りはカシオのとは違い精密なボタンの造りで、当時のセイコーの凄さがわかったような気がします。


精密な作業とパッキンの入手性から自分では出来ないと判断、時間が有る時に時計屋にでも出してパッキン交換をしてもらう予定です。
