前回の記事でダイソーＬＥＤの光がチラついてきたのでパナソニックＬＥＤに
交換したのですが、ダイソーＬＥＤが恐ろしく軽い本体重量なので分解を
してみました。



構造は簡単で100Ｖの交流電圧を0.47Ωの抵抗で電圧降下させて、70Ｖない位まで

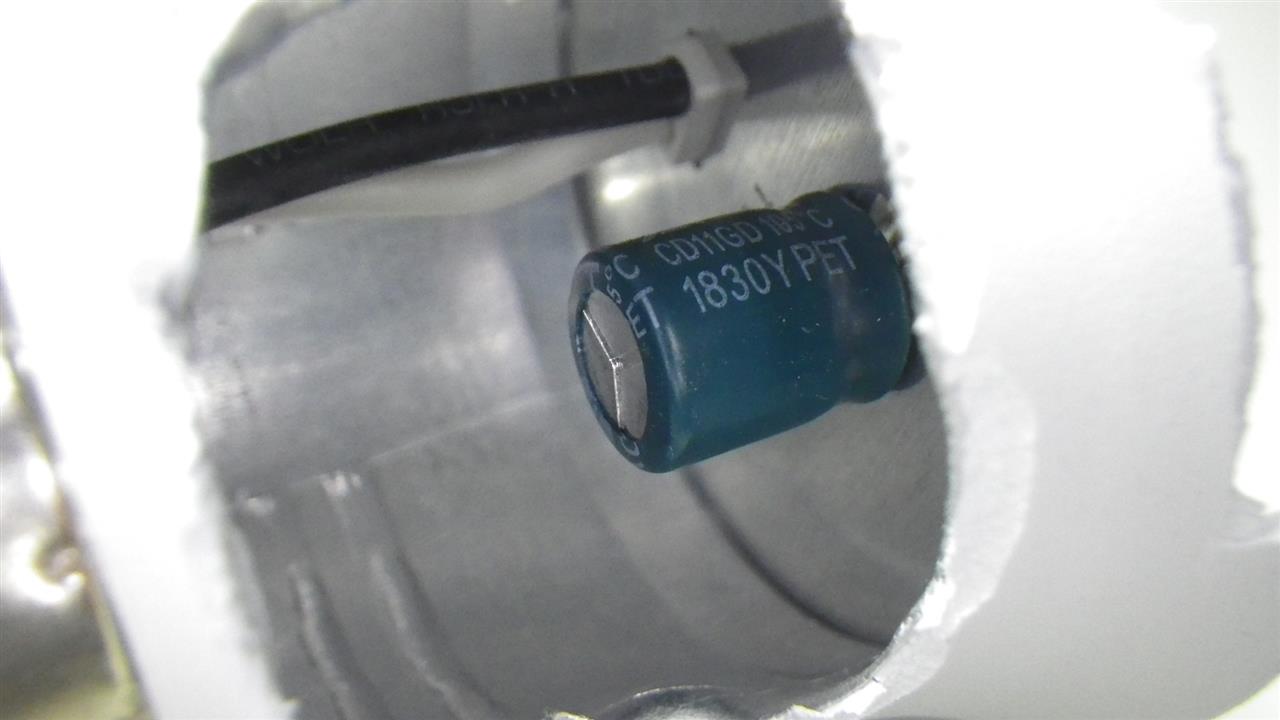

下げて、それをブリッジダイオードで直流に全波整流してＣ１の200Ｖ12μＦの
ケミコンで平滑し電流ドライバーを通して7つのＳＭＤのＬＥＤを直列にして、
半導体素子の電圧降下分とで70Ｖを分圧している感じです。


正確に部品を外して測定したものではないので大体のイメージです。

この製品の欠点はコンデンサーの容量が小さいという事が想定されて、劣化とともに12μＦが目減りしてくると、直流波形が平滑にならずチラつくと思われます。



コンデンサーの容量アップしてみると、この予想が正解か判るのですが・・・。

どこかの記事で合理的な回路構成と述べてますが、私は劣化に対する余裕を
見ていない回路構成なのでやはり安物はソレなりと思います。


ダイソーさんが悪いのでなく買う人がコスト的にストイックな製品と理解する
しかないです。

追記、点灯出来るように穴を開けても問題ないようにしてます。

　

家族から、風呂の前のLED電球がチラついて不快と苦情・・・

見るとダイソーのダメソーLED、

私はチラツキは見えないが家族には見えるらしい。


そこで、パナソニックの800円で買ったLED電球に交換しました。

ずっしり重く、整流平滑回路にしっかりした物を使ってる感じです、

対してダイソーは整流平滑回路は簡略化しているようで軽い。
部品が劣化？してくると発振がおかしくなってチラつく・・・。


ダメソーLED、ある意味で流石です。

家の廊下のダウンライトにLED型電球をとりつけている、以前に購入した
東芝の同型のLED電球のチップが焼けて断線し切れてしまう事が1件あった。

見ると、COBチップそのものが部分的に焦げて・・・終わっていた。

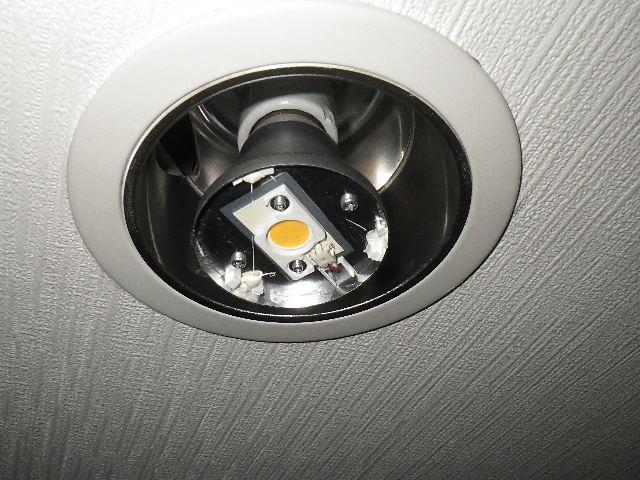

今回は、同時期に買った同型のLED電球のアクリルのフロストカバーを外して
LED周辺の空気を対流させることでCOBチップそのものを冷やすようにした。


今時は人を家に招くという事もないのでカッコ悪いとか気にしなく「明るくて、耐久性があれば良い」という面から外したままで使うようにした。

誰でも出来てLED電球の耐久性も上がる、光ってしまえば眩しいのでカバーを取っているのが見えないから、いい方法だと思います。

長寿命で省電力、そして使った電力の割に明るいというLEDですが、
思ったより寿命が短かったりってありませんか？

実は安い100均などのLEDは定格電流をオーバーしていたり、同じLEDチップ
でも電流値が倍ほど違っていたりなどいい加減なものがあります。

LEDチップは半導体なので定格をオーバーしないように、電流ドライバーや定電流ダイオードとかを使っていますが、100均などでは抵抗のみだったり不適切な抵抗値の
抵抗のみだったりとコストの限界を追求した商品のためチップの保護が不十分だった
りします。

車のLEDは電流管理はされているが、出力がある為に特に排熱のコストが高くなるから妥協した商品は熱の問題で寿命が短いものがあるようです、
私はここでは車のヘッドライトのLEDは知らないので記事には取り上げません。
ネットで車のLEDでは明るさだけではない排熱や放熱についての情報があるので
自身で調べて無駄な買い物をしないように、ご注意ください。

では、100均のLEDの場合は定格よりオーバードライブの物はLEDを貼り付けているアルミ基板が手で触れない位に熱くなります。

※　画像はアルミの基板が触れない位に熱かった


LEDは温度が上がると明るさが落ちるとか、いきなり切れるらしいです。
なので、キャンプとか非常用に明るい安物のLEDライトを用いてはいけません。
どうしても100均という人は複数のライトを持つことと、Loに切り替え出来るのなら基本Loで運用することです。

100均が耐久性があって使えると思って買ってしまった人には、対策として中の
電流制限の抵抗値を例えば５０Ωだったら６０Ωにするとかで判らない程度は暗く
なりますが、LEDの安全率が格段に上がります。
高価だがCRDとか電流ドライバーなどをいれてみると間違いないですが、それでは100均で買った意味が無くなります。

ネットで100均のLEDの電流値を調べた人がいました、私から勝手にこの人のページを紹介する訳にもいかないので興味があれば探してください。
私も興味あって幾つか100均ライトの電流値を独自で調べましたが2倍ほど違うのがあって電流値が多い商品を大丈夫か？と思ったりしました。

普通は観る事は無いと思いますが、メーカーから出ている各LEDチップのデーターシートというものがあって、それより明るく光ることはありません。

私の場合は有名メーカーでそれほど明るくないライトを非常用の持ち出し袋に入れてます。
パナソニックとか東芝とかのLED懐中電灯は驚くほどライトの明るさが５０Lm
とか低い値ではあるがLEDチップの無理のない効率の良い所を使っているので
ちょっと暗い？が、電池の持ちや信頼性で非常用には最適かと思われます。

ペンチは握りしめている時のみ、掴む力がある。

手を放すと、口が開いて物を掴んでいられない。

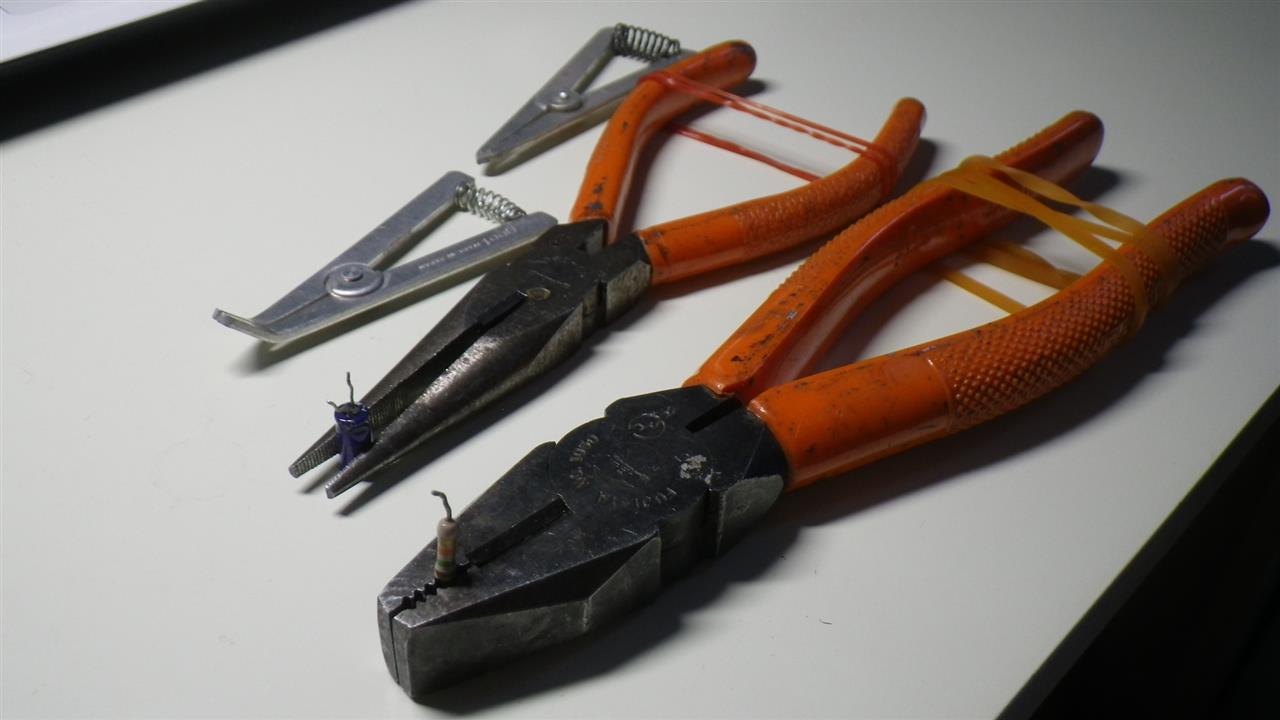

画像では柄の部分に輪ゴムを引っ掛けるだけで、把持力を維持出来ます。

特に軟らかいものはこの方法が有効で、クランプなどでは強すぎで対象物を
傷つけてしまいます。


良かったら、真似してみてくださいね。
