豆電球サイズのLED球ユニットをつくる３の続きになります。

前回はLEDの周辺にアルミのカバーを付けたのですが、カバーがLEDの光を一部遮ってしまうのでこれを改善しました。

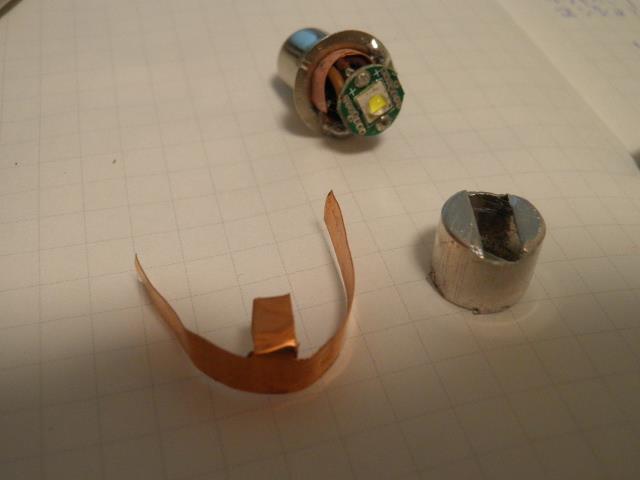

あと、LEDの放熱も考えて薄い銅板をLED基盤の裏に取り付けて、熱伝導の最もよい銅によって熱をLEDから奪って冷却する事に・・・。


LED裏からCPUグリスを伝って折り返した銅板に熱を伝えます、銅板は口金の直径分２/3周の周囲に廻り込ませて、一部は放熱と結線のハンダ付けのため開放しています。



最後にいつもの点灯テストで完了


見た目も悪いため綺麗な造りにしたいところですが、明るさも100ルーメン位なので手間を掛ける程でもないため、このテーマはここで完結とします。

LEDレンザ―M7Rというライトが突然点かなくなってしまいました。

充電式なので電池の確認をすると、電圧も出ていて問題が無い。

LEDチップに行くまでが断線しているのでは？と思ってヘッド部を分解、ヘッドにはT7という面倒なトルクスネジが使われていてこの辺が面倒。

端子間をテスターで測ると、微妙にショートしていで電圧をかけると光らずに熱を持つ・・・。

原因はLEDチップ内部でのショートでLEDチップを交換しないと治らないと判断し、
同種のLEDチップを用意。

チップの裏に放熱シリコンを塗ってから、ハンダ付け交換で3.3V を端子間に電圧を掛けると、正常に光ります。


元通りに組み立ててライトは使えるようになりました。

気になったのは、チップが小さいのに結構な明るさなのでこの機種はルーメン値を大きくし過ぎで無理をしているのでは？と思います。

さすが中華製、スペック重視で放熱が追い着かず耐久性は劣ります。

LEDライトのテールスイッチの防水キャップが破れてきたので、廃品のライトのテールスイッチの防水キャップと交換する事にした。

電池を入れるテールキャップを外し、ラジオペンチでスイッチの裏側を押さえて回すと分解できます。

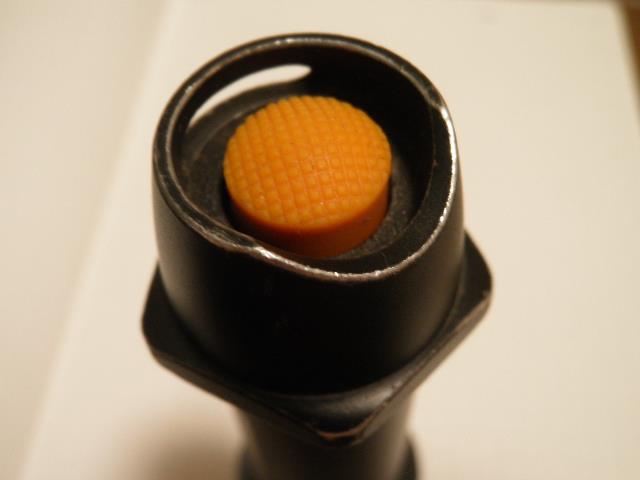

次に用意したオレンジ色の廃品ライトのキャップを取り付けて、逆の手順で組み立てます。


ゴムキャップなので多少大きさが違っても何とかなります。

ライトが点いてOK



・この手の１万円近くする充電式ライトでもスイッチの中身は500円位のライトのスイッチと品質は変わりません。
個人的な感想ですが、ちゃちいというか造りが？？？・・・中華です。
アメリカのマグライトとかストリームライトとかはしっかりと造られていて中華ライトと比べると故障しにくくなっています。
私の所有する30年前に買った電球のマグライトのスイッチはゴム製ですが、全く今でも壊れませんし、ストリームライトレボリューションのツイストスイッチも28年位経ちますが壊れません。

分解してわかったのですが、ユーチューバとかブロガーでよく「このライトはコスパが良い」とか適当な事を言ってますが、そこは中華製・・・見えない所は故障しやすく永くは使えないので、そんな情報はいい加減といえます。
