昨日、ダッシュ周りの再組立中に気づいたんですが、条件によりパッシングができないことが判明。
ライトSW　Hi-SW　Pass
OFF　　　　OFF　　　×
OFF　　　　ON 　　　○
POS　　　　OFF　　　×
POS　　　　ON　　　○
ON　　　　OFF　　　○（BiXENON側がPass)
ON　　　　ON　　　　○
と言うことは、Hi-SWのON/OFFにかかわらず、ライトON以外は、Hiの信号をHi-HIDに送る回路をかんがえねば。

SPDTのリレー1個でできるはずなので、シミュレータで回路作ってみなければ。

追記
SPDTのリレー・ソケットはジャンク箱より発見。
たぶんワイパー用のリレーかな。

追記２
パーキングライトが左右別に点灯しなくなっていました。
これは、車両側からライトユニットに行っているコネクター付近に逆流防止のダイオード入れたらいいはず。
まぁ、パーキングライトって１０何年乗ってて使った事無いのでいらない機能ですけどねｗｗ

たぶん直ったはず。
ついでに空調操作パネルのLEDを交換・追加・調整。
この部分は1個の光源で明からせていますが、今までつけていたLEDの位置が悪くて殆ど用事になってなかったので、分解したついでにLEDの交換と位置を微調整。
FANダイヤルのLEDは明るすぎたので、抵抗を増やして減光。
全く照明されていなかった、温度部分は両端に赤青のLEDを埋め込みました。

MIDの照明も電球からLEDに。極性がわからなかったので適当につけたのですが、あたりでした。

あとはナビのLEDを交換すれば、室内レモン色化が完成です。

先月から不調の空調。ひえひえとあつあつしかできません。
原因は、ヒーターへの風量を調整するフラップのコントロールケーブル外れ。
はめ込んだら終わりかと思ったら、クリップに止めてもワイヤーが固定できない。引っかかっているだけ。

色々調べた結果、ワイヤーを固定する部品が紛失してます。

探すためにどんどんばらしていったら、こんな状態に（笑）。

ばらしたついでに、エアダクト内の朽ちたスポンジの貼替えと、エアコンのコントロールパネルのLED化をついでにやっちゃいます。

XPERIA rayのカバー交換をしました。
交換するカバーは↓これ。

海外モデル用のマットブラックです。


濃い色のジャケットを取り付けた場合に、元の白が見えるのがイマイチなので香港から購入しました。

交換したらこんな感じ↓

ラバーっぽい質感なのですべり止めにもいいかも。
海外モデルなのでもちろんdocomoロゴなしです。

さきほどのジャケットを取り付けると↓

カメラ周りの白い部分がなくなり目立たなくなりました。

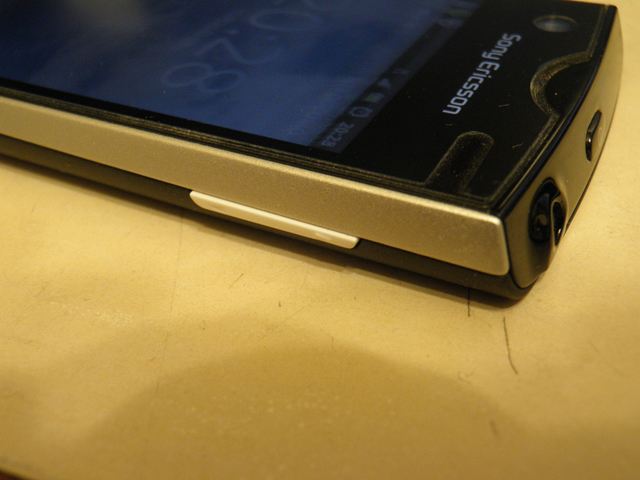

音量スイッチは交換できなかったので白いまま。
そのうちどこかで細かい部品も売り出しそうなのでサイドのアルミ部分もあわせて、
 黒用に交換したいです。
こういうところはグローバルモデルの利点かな。

というか、傷防止にジャケットをつけていたのですが、海外モデルの純正カバーのほうがジャケットより安いという本末転倒状態（笑）
オフ会用のカリブラ同色のカバーのほうがはるかに高価や（笑）。



どなたか、透過率30%ぐらいのスモークフィルムの切れ端ありませんか？
スイッチの照明の減光目的なので、10センチ四方あればいいんですが。
