あき缶(昔はMID)の"2代目アトレー君" [ダイハツ アトレーワゴン]

整備手帳

作業日:2015年2月1日

ケンウッド MVD-Z701W取り付け②

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級

作業時間 3時間以内
1
昨日の続き。

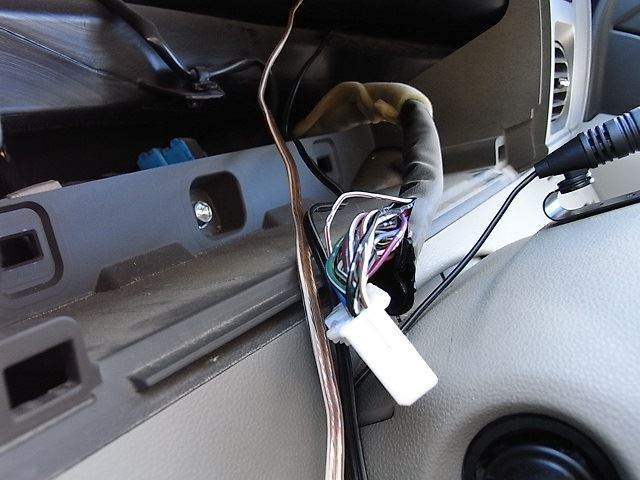

ナビに接続するダイハツ純正の3極コネクターを手配するのを忘れてましたが、タップを使ってとりあえず接続作業します。
メーター外してメーターコネクターから車速信号を取り出します。
ヒューズボックス横のコネクターからバックの信号を取り出しました。
2
フィルムアンテナも貼り付け完了。
説明書に従って貼り付け位置など注意しながら貼りました。
この作業は何度やっても緊張してしまうので嫌いです。(笑)
右側も同様に。
3

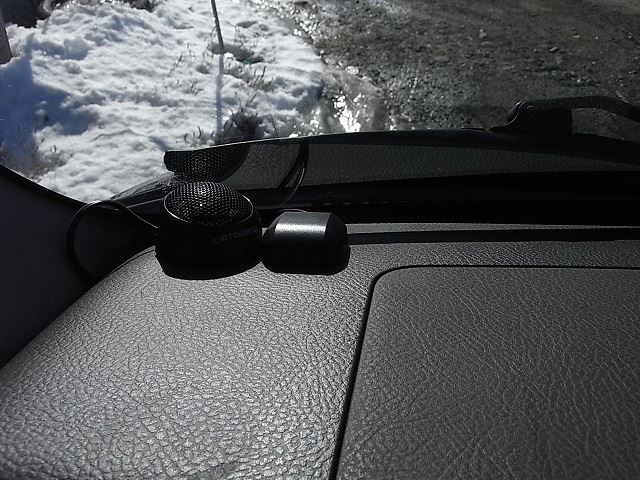

GPSアンテナも固定。横のツイーターはまだ固定してません。
4
ETCアンテナも貼り付け。
ピラーカバーなどを外しているので関連の作業は一緒にまとめて作業しました。
リヤスピーカー用ケーブル、バックカメラ用ケーブルも後ろまで配線はしましたが時間切れで次回持ち越しです。
5

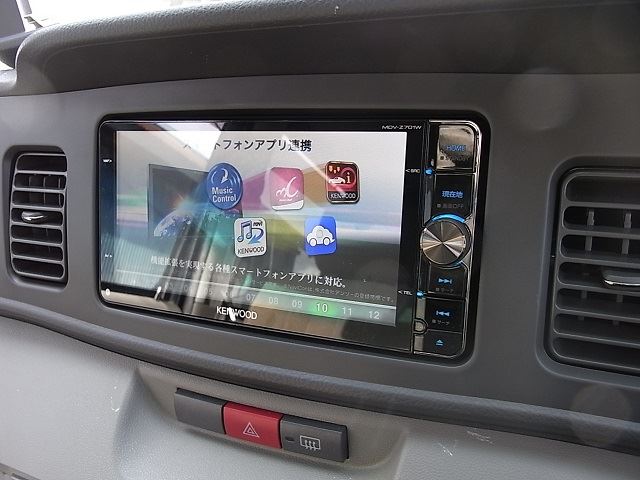

純正のナビ用パネルを取り付けてひとまずナビ部分は作業完了。

後日、ドアのデッドニングと併せてスピーカー交換をする予定です。
ツイーターもそれまでは線は繋がずに放置です。(笑)

目下の悩み事はクロスオーバーネットワークをどこに設置するかですが
ドアポケットの一部を殺して設置するか悩みどころです。
