フットランプ

フットランプですが、検索かけると出てきますので要点以外は割愛しますm(_ _)m

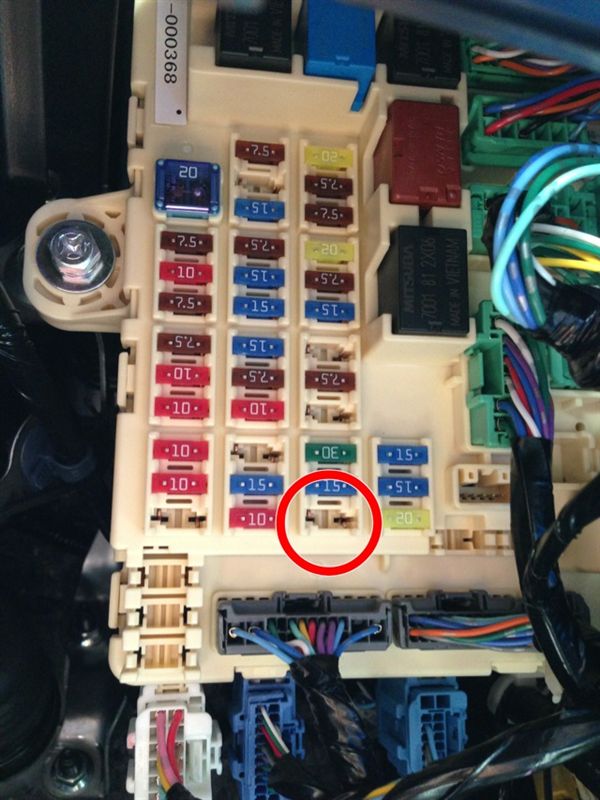

ヤフオクのオプションカプラーに10Aのフューズが付いてくるようですが、写真の○印のところに挿すことでオプション用12V常時電源が供給されるようです。ここから12Vを取ります。

N-BOXと共通な部分が多いため、カテーシはヒューズボックス右下のグレーのコネクタ(黄色とグレーのケーブルが挿さっているやつ)の他の方DIY同様グレーが−側でまず間違いないと思います。
最近はこの辺の中継コネクタもヤフオクかあ出ているようです。

ちなみに時間なんですが、資料が揃ってれば2時間もあれば終わると思います。
性格が几帳面なもんで、配線の処理に時間かけすぎちゃいました(笑)

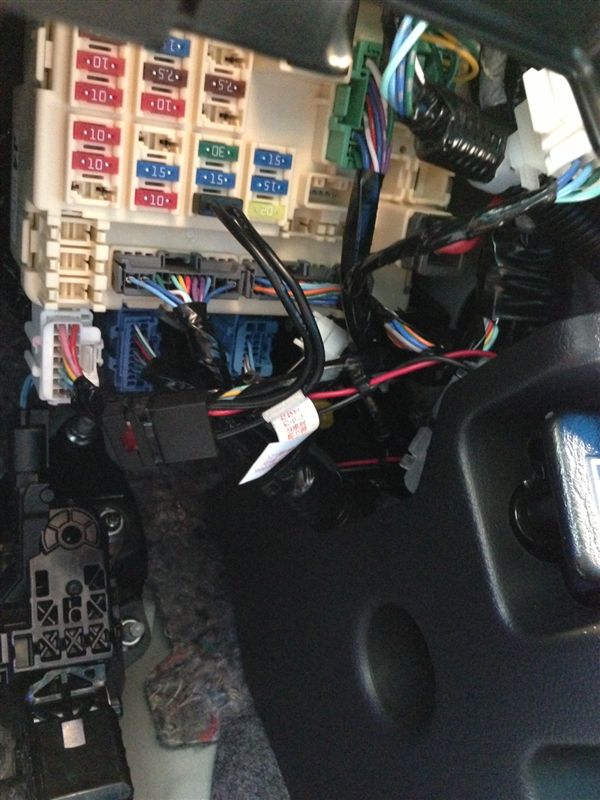

エーモンのフューズ電源と自作分岐コネクタ、LEDハーネスキットの3つを使いフットランプを組みました。

※フューズ電源ですが、フューズボックスには極性がありますので、必ずテスターで12VDCがきている方に電源を取るケーブルがくるように挿すこと！
じゃないとフューズが飛びます！((((；ﾟДﾟ)))))))
電装系壊すことも考えられますので要注意！

運転支障にならないよう組み付け。
導通、ショートの有無を確認して終了♫

助手席側はセンターロワボックスの内側を通しますが、センターロワボックスは手前上部4本の爪と3つのピンで固定してます。
ボックスはまっすぐ手前に左右均等に引っ張りましょう。

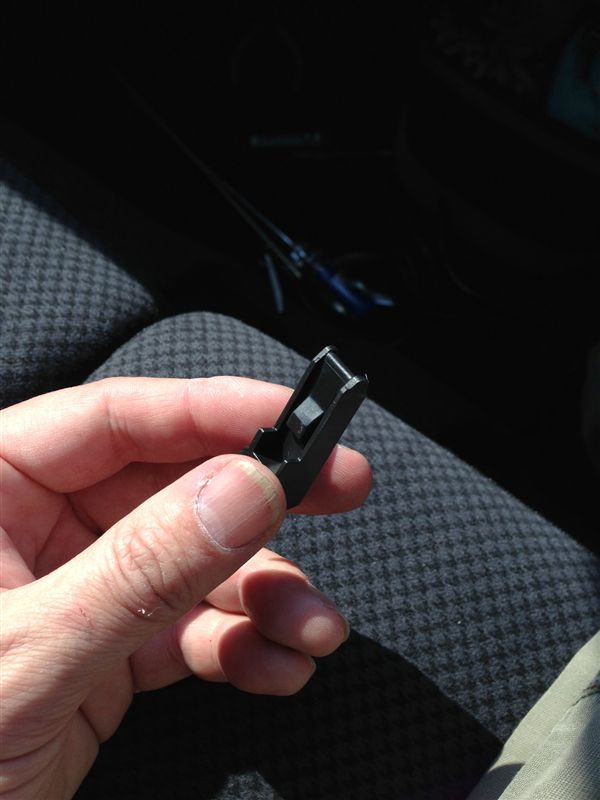

じゃないとこんなんなります......
※爪は4つ横一列に並んでるので1本折れてもそんな支障はないですけどね(笑;)

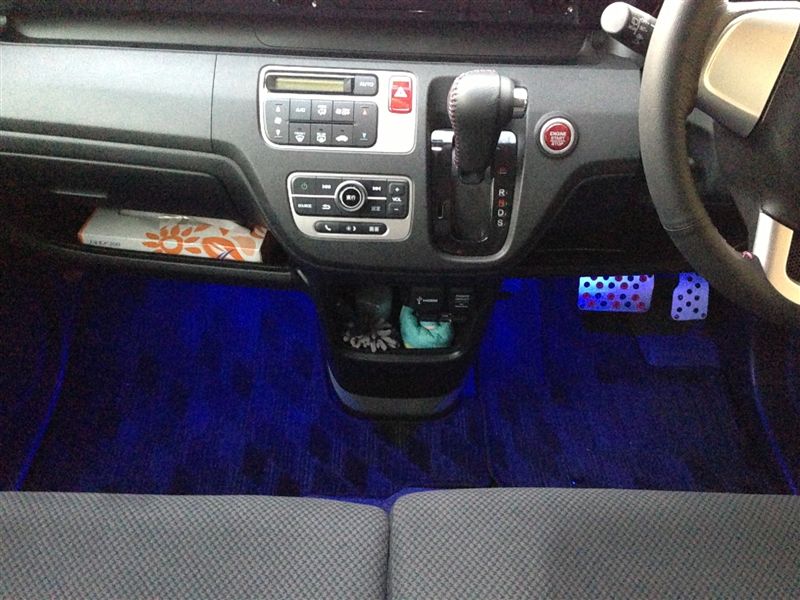

運転中は真っ暗がいいのでウエルカム機能のみなのでとても良い♡
