マルツパーツ館が販売しているLV-1.0キットのうち、パワーアンプ基板の「LV1-PWAM」ｘ2と電源部を購入してつくりました（タイトル画像上段）。

全部完成基板なので、結線するだけの半日仕事です。自分でしたのはLEDを点灯するための整流回路とシャシの穴あけだけ（笑）。


タイトル画像中段の5998Appのシャシとほぼ同じ大きさですが、いかにも今風のパワーアンプという感じで、クリプシュRF-82 II を床響きをおこしながら鳴らします。

PC用のヘッドフォンを新調したのを機会に、ヘッドフォンアンプを作ってみました。
作ったといっても、アンプ本体はお手軽キット、電源基板はジャンク箱に入っていた既製品ですが。

6AS7/6080WC ppがドライバ段のパラレル・フィード化で美音になったのに気をよくして、同じ電源レギュレータ管の5998/5998Aでもう一組でっちあげました。
5998/5998Aは6AS7/6080WCに比べてグリッド電位が半分以下でドライブはずいぶんと楽ちんです。

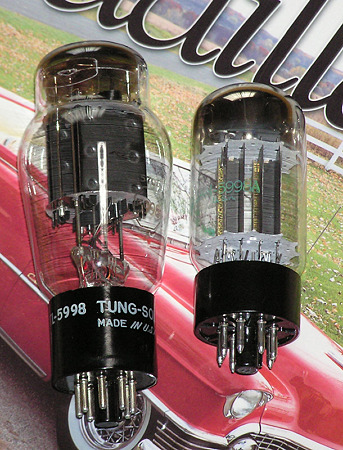

5998と5998Aは同じ電気特性の球とはおもえないほど電極構造が違います。

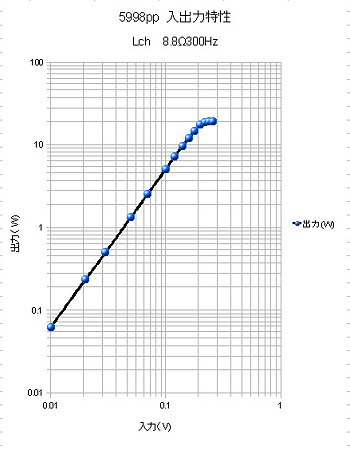

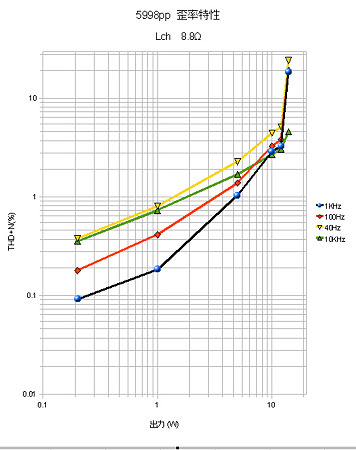

表計算ソフトで対数グラフをつくる方法がやっとわかりました。

6AS7/6080pp、低域の出方がいまひとつで、TESLA EL34ppの前に不遇をかこっていたのですが、原因が結合トランスの一次側に直流を流しすぎていることと判明し、改造しました。

最初の画像のチョークコイルとコンデンサをドライバーのプレートにかまして、結合トランス一次側の直流を遮断。結果は上々で、聴感が著しく改善し、WaveSpectraでみると100Hzで盛大に出ていた高調波が相当に減少しています。中高域はもともとEL34ppより聞きやすい鳴りなのでメインとして復活しそうです。

2010年10月3日の項に、6EM7ppの方がTA2020デジタルアンプより歪みっぽい音と書きましたが、PCソフトのスペクトラムアナライザ（WaveSpectra　＜http://www.ne.jp/asahi/fa/efu/index.html＞） で見る限り、総歪み率はTA2020の方がやや多いようです。
3次の高調波はTA2020の方が6EM7ppより低いですが、デジタルアンプは一種のスイッチング電源のためか、高次の高調波が盛大に出ています。
