RAYTHEON管のハミゴ対策で某ショップから在庫限りのRCAブランド管を購入。3本という半端な数のためか割と廉価でした。プレート電流を計ってくれているのはたいへん親切。

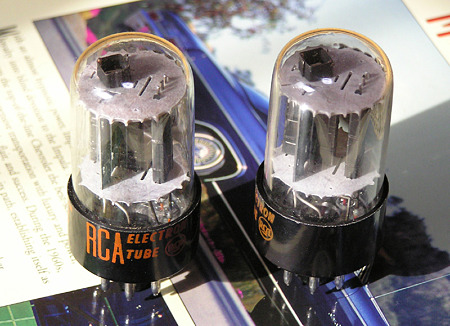

あらら、瓜二つ。RCAの13EM７（画像向かって右）と6GL７（左）はまったく内部構造が同じであることが判明。6GL７の十字型プレートはこの時期のRCAブランド6EM7系管に共通の特徴なのかもしれません。

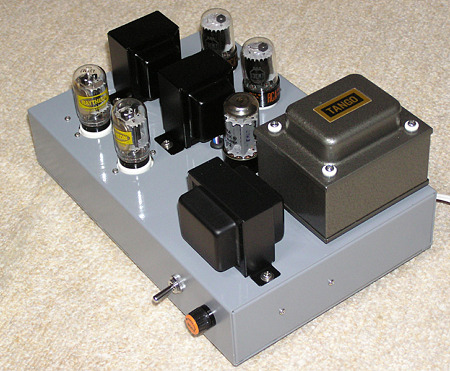

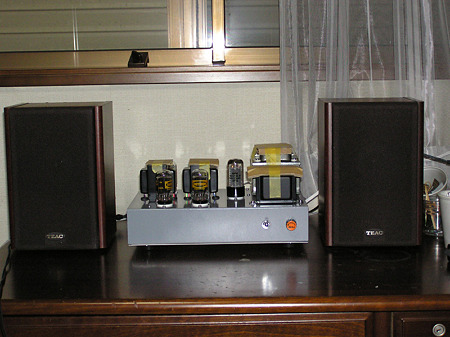

結局今回の13EM7ppアンプはRAYTHEONとRCAの混成で完成。

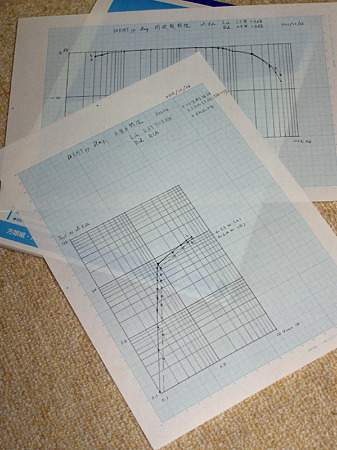

特性も計測してそれなりでしたので、PCラックの最下段におさめてしばらく耐久試験します。

風邪は抜けず、天気は悪しで、一日これ作ってました。

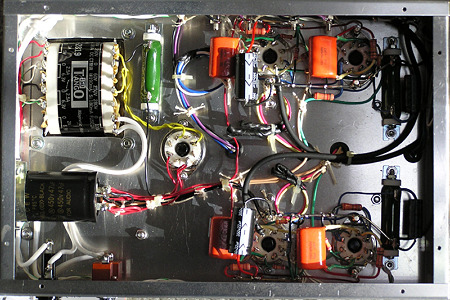

配線ワイヤとりまわしほぼ完了状態です。

　ひさしぶりに、ひどい風邪気で家でおとなしくしていましたが、半田付けぐらいできるだろうということで、つくってみました。

　デジタル・マルチメーターを購入したA電子のキットから起こした発振器。XR-2206というICが使われていて、元々の仕様は外付けコンデンサ切り替えで6レンジ0.2Hzから１MHｚまでカバーするというものですが上下そんなにはいらないので、3レンジにしました。実測で8.2Hzから90.6KHzまで発振します。電源電圧12Vで正弦波出力3.6V。出力にオペアンプ追加してみましたが、直の出力でもいけそうなのでパスしました。

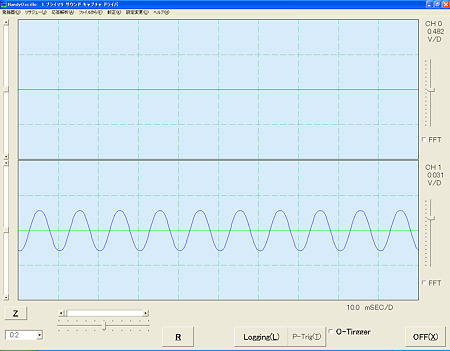

　PCソフトのオシロスコープで見るかぎりまともな正弦波を出しているようです。

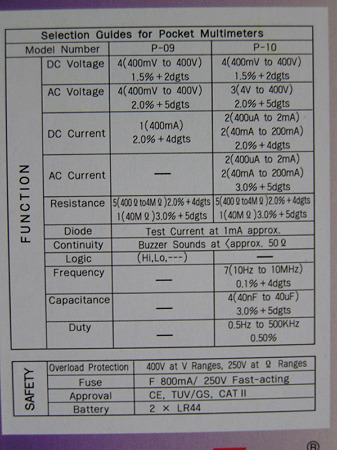

　通常のテスターの機能に加えて10MHzまでの周波数測定が可能。お値段\1000。昔者には驚異です。
