エアミックスアクチュエータ交換

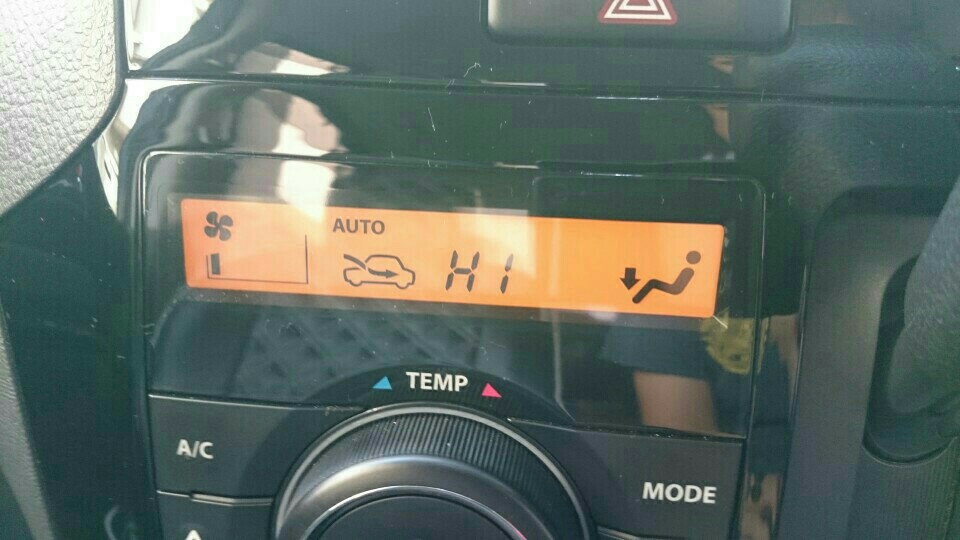

数ヶ月前からauto表示が点滅することがあり、問題なくエアコンが使えていたので放置していたのですが、ここ最近早朝肌寒いことがあったので、暖房にしてみると、暖かい風が出ないではありませんか。
担当のディーラーへ問い合わせると、最低3万から10万はかかるのではないかと…
これは厳しいと、自力で直そうと動き出しました
エンジンルームを覗いてみても何も分からず、外気温センサーも問題なし

運転席から覗いてみると
動かない部品を発見！
上に付いているものは風向を決めるアクチュエータで、下に付いているものは温風を混ぜる(エアミックス)ダンパーのアクチュエータでした
壊れているアクチュエータを外してダンパーを動かすと、暖かい風が出たので、これで間違いないと、早速ヤフオクでポチりました

これがダメになったアクチュエータです。
。

早速注文した中古のアクチュエータセットです。
パレットswのものです。

交換の際、パーキングブレーキを外すと作業効率が上がると思います。
外さなくても交換できますが、かなり狭いので困難を極めます。
取り外しはラチェットのセットをお持ちでしたら、3本のナットを外すだけなので簡単だと思います。

パーキングブレーキをずらすと、ご覧のように簡単にアプローチできます。ですが、それでも薄くて小さなスタビドライバーが無いと難しいと思います。

交換後です。
エアコンを動作させると、autoの点滅も消え、問題なく動くようになりました。
今回は送料を入れても3500円程で済みましたが、もっと安く手に入れることも出来そうです。
検索キーワードは「スズキ エアコン サーボモーター」です。

壊れた分解してみると、位置を検出する抵抗が、接点で削れて無くなっていました。これにより位置検知がうまく出来ず冷風位置でロックされていたようです。
