TERRAphone製のインカム用アンプを使っている。
レキ用にヘッドセットを用意する。

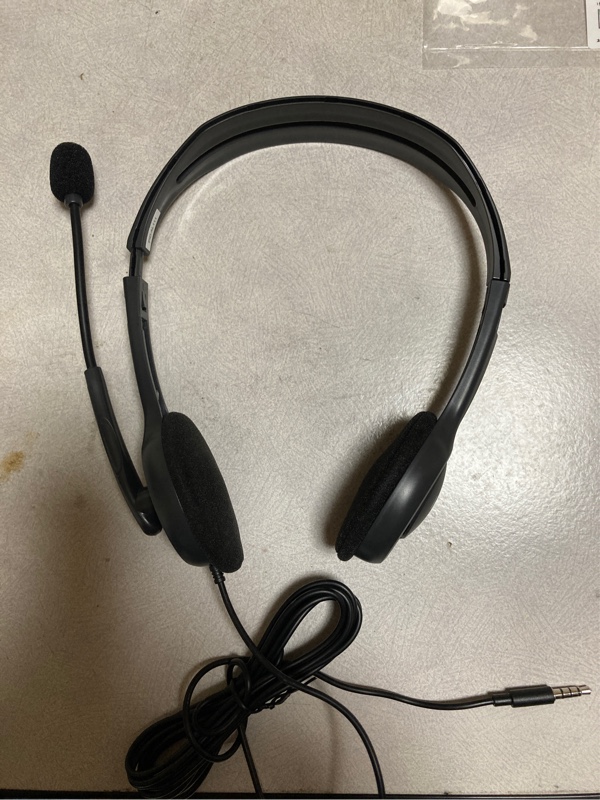

材料はロジクールH111 Amazonで1200円/1個

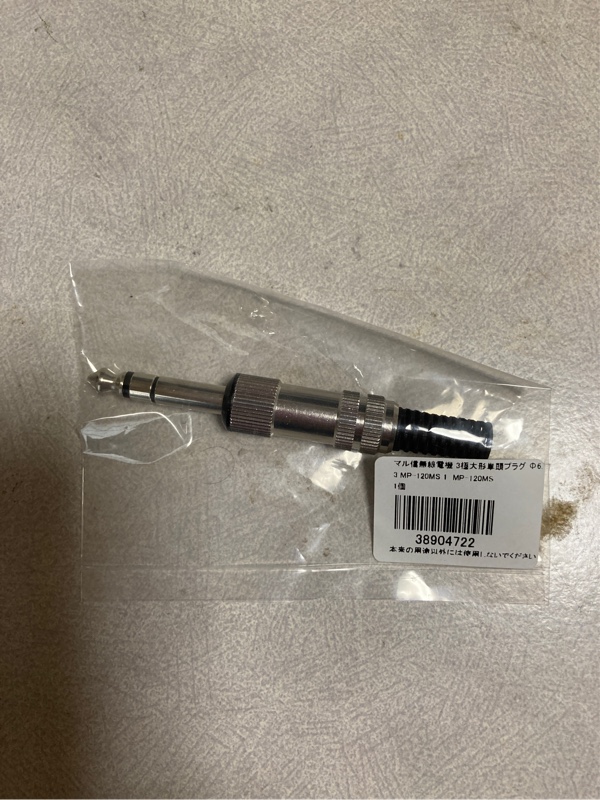

3極大型単頭プラグΦ6.3 モノタロウで351円/1個


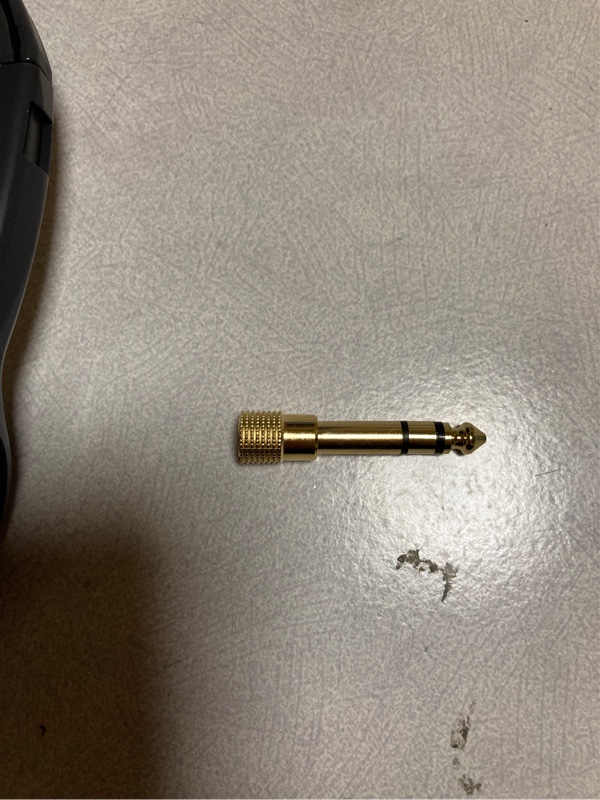

3.5mmを単純にでっかくすれば使えないか？と思ったが


ダメでした。

なので工作。
情報として、TERRAPHONEの極性は
チップーリングーベースで
スピーカー、グランド、マイクとのweb情報があったので信じます。
一般の4極ヘッドセットはチップから左、右、グランド、マイクの情報を得てます。
これらを信じ切って左右をまとめてスピーカーに「ドン」と繋げて、、どうなるか？

まずはロジクールの切断

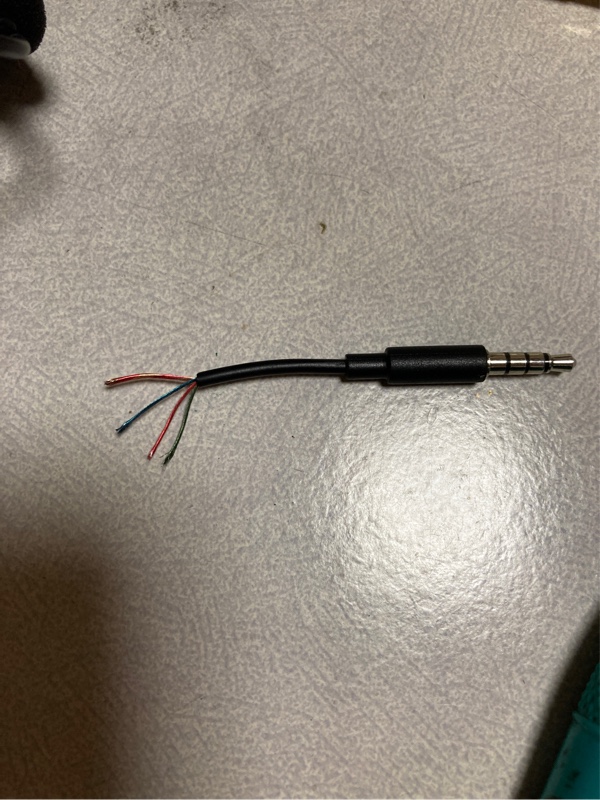

中から4本の線。（当然か）


上から赤&銅、青、赤、緑。

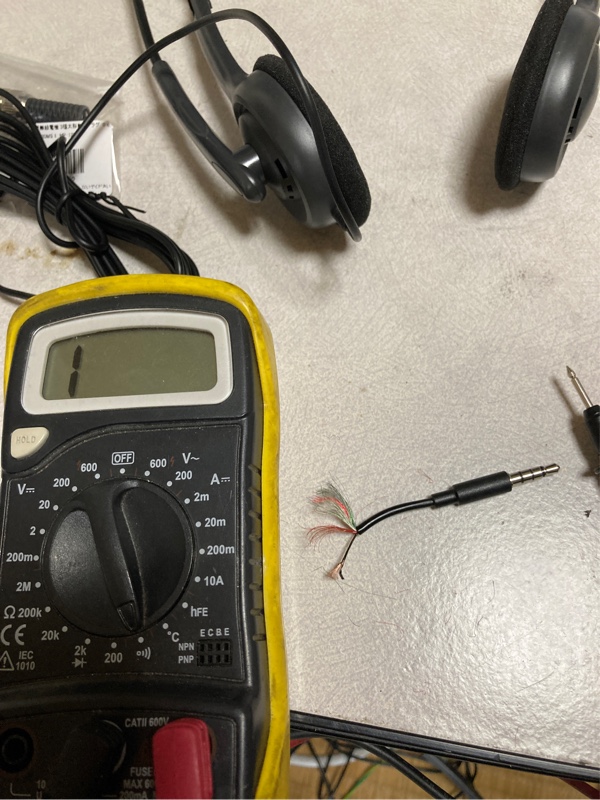

テスターでどことつながってるかCheck。
予想通り1番太い赤&銅はグランド。
青はチップ、1番先で反応。つまり左。
赤はそうなると、、予想通り右。
残りの緑はマイク。？？緑はグランドだ！と言うかリングの下側。
あれ？もう一度赤&銅。中に黒が入ってる。この外側の赤がグランド、中の黒がマイクでした。
つまり、
phone側
緑ーマイナス（グランド）
青ー左
赤ー右
mic側
外側の赤ーマイナス（グランド）
中の黒ープラス（マイク）

でした。

仕事の時間だ。今日はここまで。



さあ、では再開します。

どの線が何に対応するのか一応わかりましたから、あとは接続作業のみです。
絶縁がしっかりしていて計測を手間取らせてくれた青やら赤、緑の絶縁剤はネット情報によるとポリエステルの被覆らしく（昔で言うエナメル線。エナメルはポリエステルではない）ハンダの熱で溶けるとの事。そのままハンダしてやります。（何事もチャレンジ）
まず一つ作り、テストしてもう一つに移ります。

はんだごてとペーストを用意します。

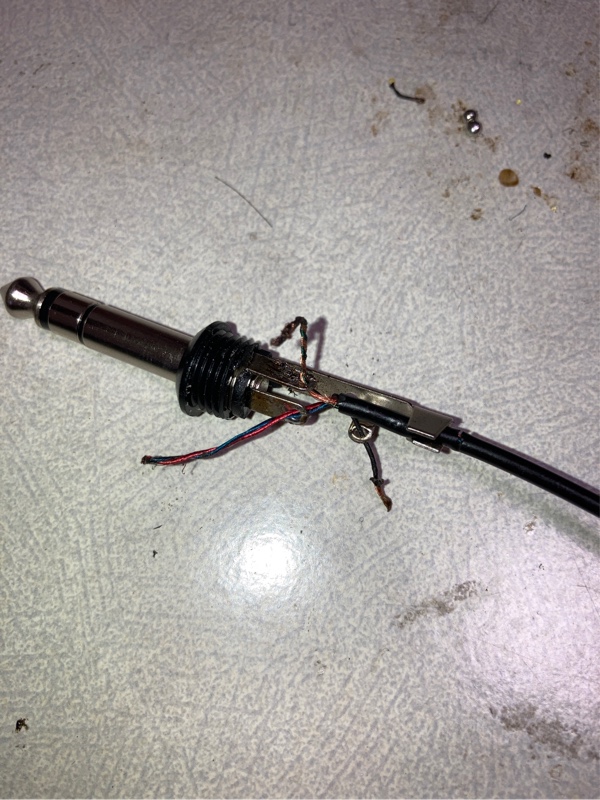

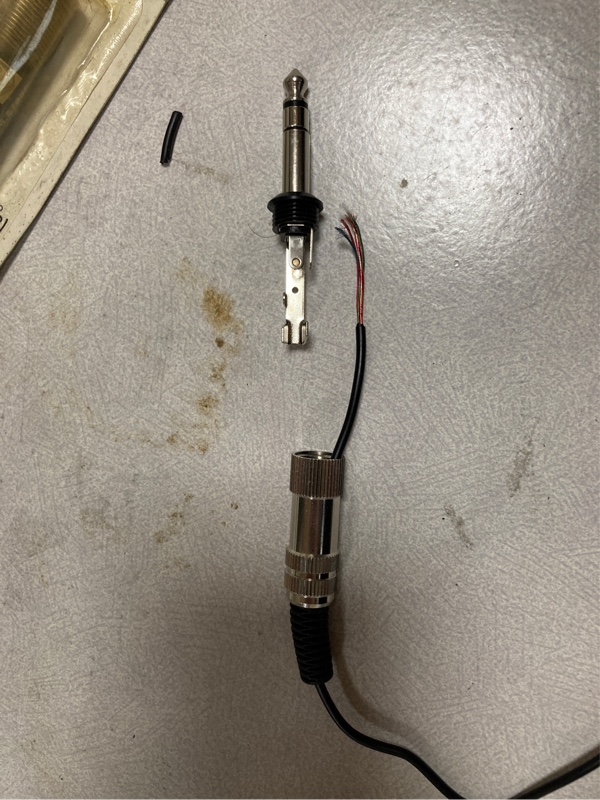

プラグを分解して被覆を剥いた線を通します。



赤と青をチップに、緑と赤銅をリングに、黒のは被覆を剥いてベースに。

撚り辛かったのでライターでまず炙ります。
爪でしごいて燃えかすをとりました。


ヘッタクソ
使えりゃOKです。
ではテスト。
ヘルメットと試作品1号


なんか音、小さい。でも聞こえてる。

わかった。
これがいけない。

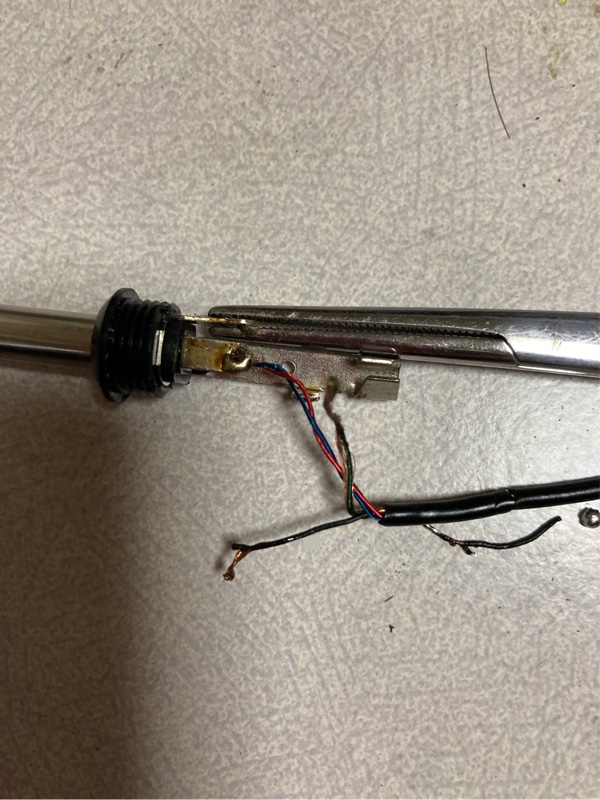

この様に、被覆を被っているとはいえ、長く線を出してしまうとハンダゴテの熱で被覆が溶ける。そして短絡する。
実際、テスターでチップとリングが導通。短くしよう。


３つの線を通してズルズル引っ張って…
こうすれば大丈夫だろう。

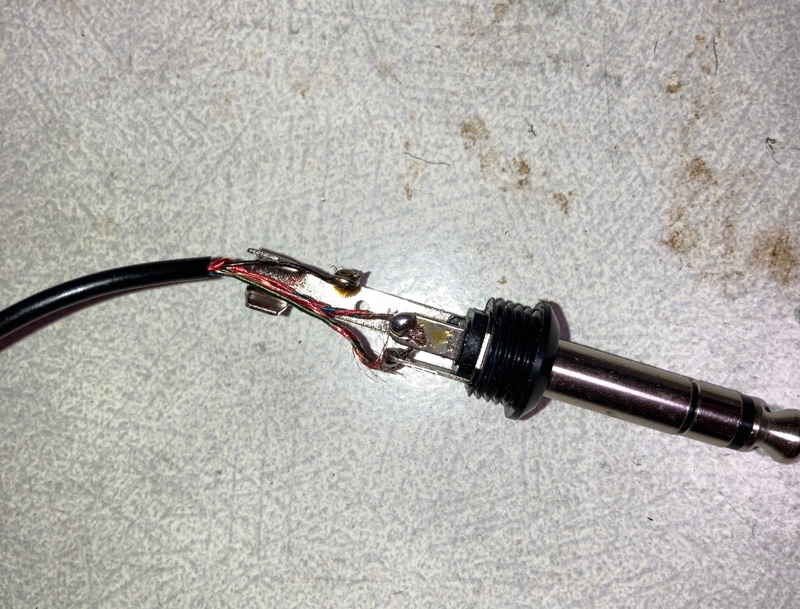

ハンダ付けといこう。

さて、導通があるのがおかしいのかどうかは無知ゆえの判断でした。マイクもスピーカーもある程度の抵抗値を持って導通がある物。
これがゼロ抵抗ならばオカシイが、インピーダンス値に近い値ならば正常。
先程は「スピーカーの音が小さい」「アンプのボリュームを変化させても音量にあまり変化がない」「右だけ音が鳴る」の不具合だった。

短絡にきをつけたバージョンのテストをする。

結果、失敗。ハウリング音が常に入り、少しの音もマイクは拾わず。です。

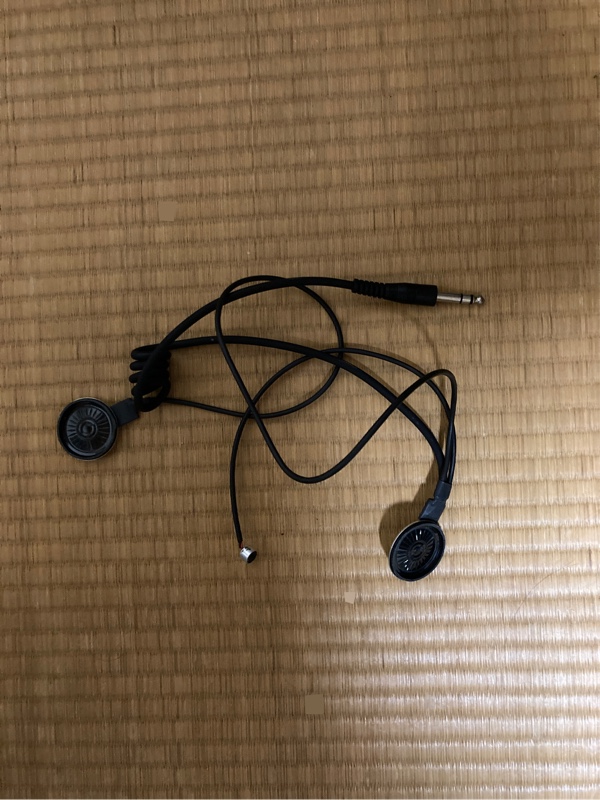

ヘルメットに加工装着用で用意していたものがあります。

抵抗を測ると作った物とチップとベースの抵抗値が真逆。
と言うことは、スピーカーとマイク、逆？

やってみましょう。しかし今日は時間切れ。

では続き。
マイクとphoneの極を入れ替えました。

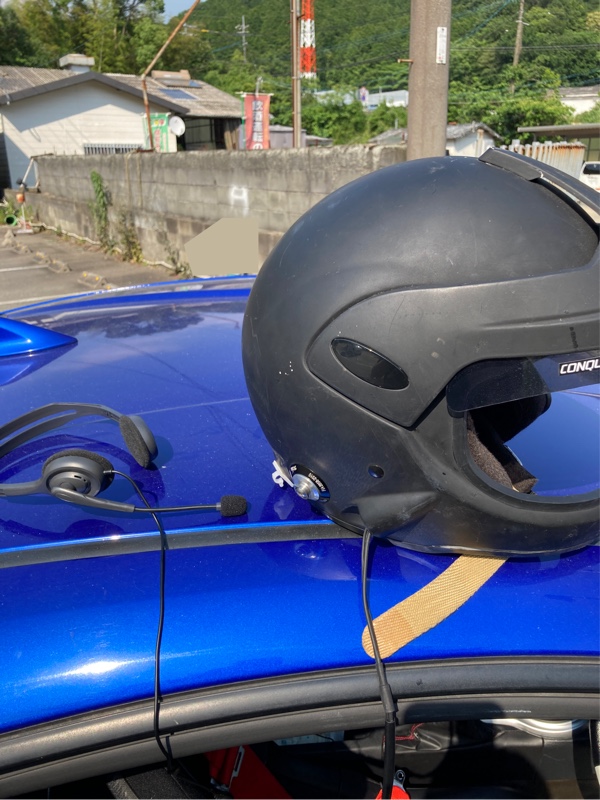

現在使っているヘルメットと、方や今回制作のヘッドホン。
音が両側から聞こえ、ボリュームの調節もできた。やった！

と、思ったが両側とも今回制作のヘッドホンに変えると何も聞こえない。
ハウリングは無くなったものの…ですな。

あとはイヤホンやらマイクやらアンプの知識があれば何かができるのだろうけど、今の所そのような知識は無いし仕入れようとも思わない。
だれか教えてくれないかなぁ。。。


後日談
いろんなコドラに対応するために持っていた

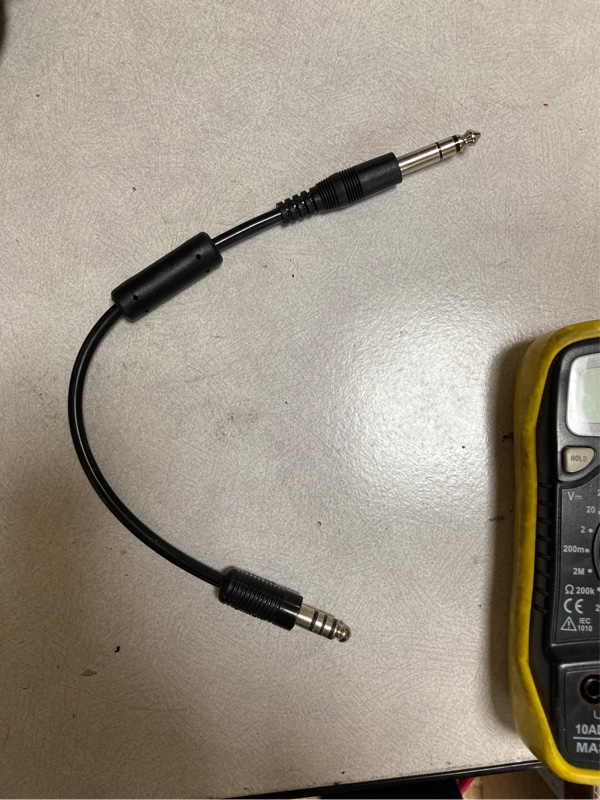

StiloヘルメットtoTELLAPHONEケーブル
これで極性を推測しよう。


こんないいモン持ってたんじゃーん。
と、早速。
Stiloの先端からS1/S2/S3/S4として
TELLAPHONEも先端からT1/T2/T3とする。

S1-T3
S2-T1
S3-T3
S4-(not connect)

でした。
へっ？どう言うこと？
まあ、

S1-T3 -GND
S2-T1 -mic
S3-T3 -GND
S4-(not connect)

共通ってことはそこがGNDなんでしょうけど…
最初の情報と違う。
T1-speaker
T2-GND
T3-mic
のはずが…（途中、micとspeakerを入れ替えて成功してるけど）

裏どり。ググる。ん。
やっぱり頭２つがmic、根元２つがearか。又はmicとearが逆。
そうなると全く分からない。
