さて、今夜は整備手帳風にブログアップしますヾ(´囗｀*)ﾉﾞ


①かれこれ２ケ月もの間手付かずだったリフの手毛手毛作業…
ようやく再開しました(；´Д｀)'`ｧ'`ｧ　
決して忙しかった訳ではなく完全なサボリ病です(￣◇￣；) ｺﾞﾒﾝﾅｻｲ

ということで…
前回作業は手毛手毛のテストまでは終わっていましたので今回は配線作業から始めました(^^♪

まずは基盤への配線のハンダ付け…

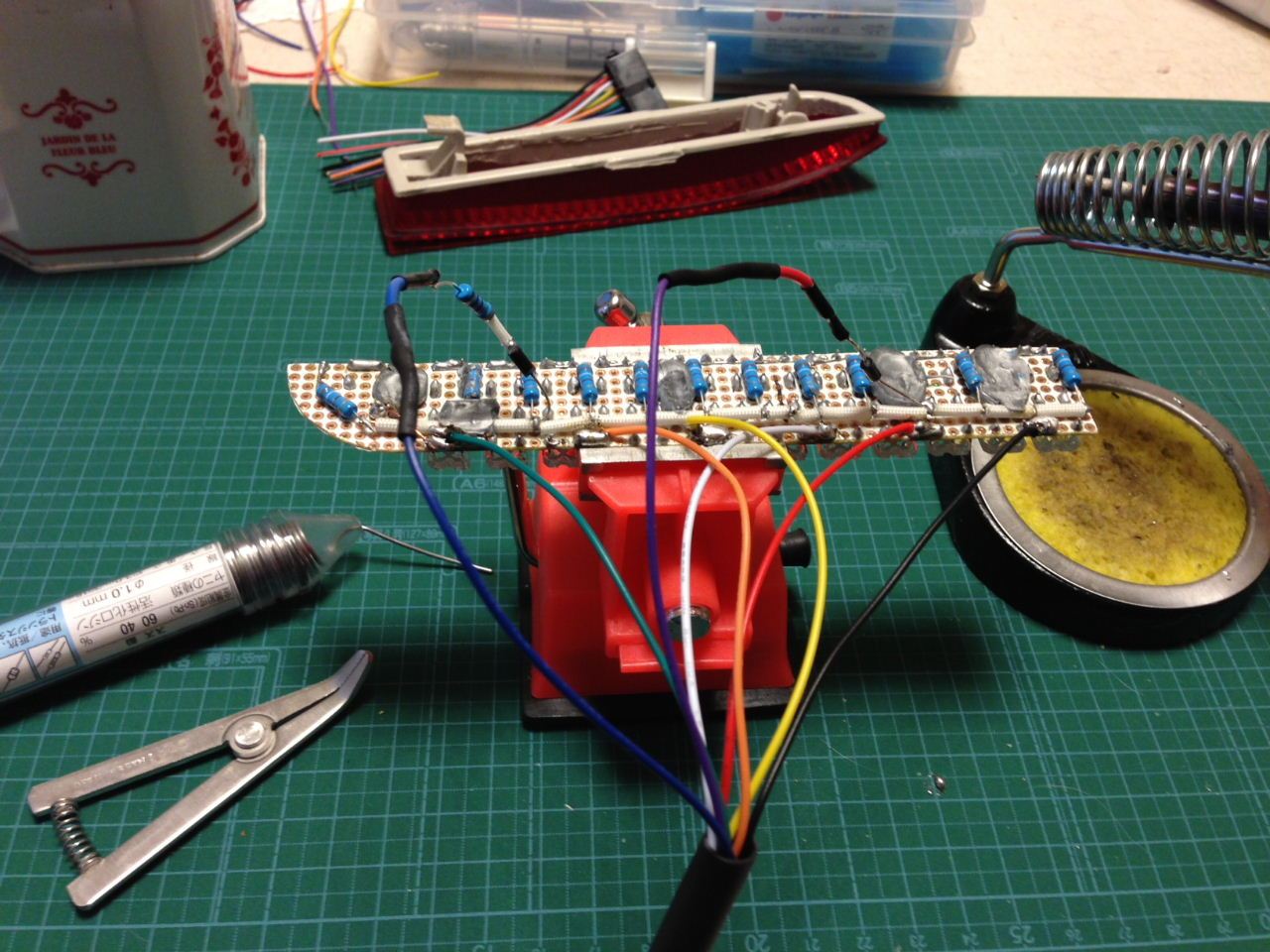

手毛手毛師範代から教わったＬＡＮケーブルの芯をひと剥きすると８芯出てきました(*^^)v




そして、いざ!半田～（＾◇＾）なるほど～これはイイ！
８芯のうち、６芯をマイナス線に、２芯をブレーキおよびスモール線にそれぞれハンダ付けします。


②そしてハンダ付け完了～！！
ＬＡＮケーブルとは良く考えたものだ　( v^-ﾟ)ゞgood idea !!





。。。とここまでは順調に来たんですが思わぬ事態が∑(￣口￣)；

ハンダ済みの配線がポロポロ外れてしまうアクシデント発生!!!!
どうやらＬＡＮケーブルの芯がハンダした箇所の付け根から折れてしまっています(~_~;)

リフを動かした際の衝撃で芯が折れたのでしょう。
芯の強度の問題か？ハンダが悪かったのか(?_?)
もう一回やり直してみましたが、今度は別の箇所が(((゜д゜;)))ｱﾜﾜﾜ
ＬＡＮケーブルを使ったことのある方…どうされてますかね(・・ﾊﾃ?



③たぶん太線でハンダ付けして途中からＬＡＮケーブルに繋げばイイんでしょうが、今回はＬＡＮケーブルを諦め、リレーに付いている線を直接ハンダすることにしましたｖ（＾＿＾ｖ）♪

とりあえずＬＡＮケーブル２０ｍも買っているので、次回の手毛手毛に活用したいと思います（＾◇＾）





④続いて、１２ピンカプラーの配線作業です。
こちらも簡単そうですが、予想外に手こずりまして♂♀の金具６本×４個付けるのに結構な時間を費やしてしまいました。
芯線が極細で皮を剥くのに神経使いました(＠_＠;)　それから金具へのカシメ＆ハンダ付けやら何やかんやで爺さまの目はショボショボに… (；´Д｀)'`ｧ'`ｧ'`ｧ







⑤こうして苦労しながらも何とか主だった配線作業は出来上がったので、今度はリフ基盤の絶縁＆防水処理です。




前もって６ブロック全て点灯していることを確認したのち、バスコーク透明で基盤全体を覆うようにたっぷりと塗り込みます。隙間とか空洞がなくなるまで盛り盛りにしてあげました( *´艸`)

（注）後で殻閉じする際に邪魔になる部分は整形が必要です。
完全に乾くまでには数日を要するので、このままの状態でしばらく放置します。





⑥何とか先が見えてきましたが、またまた難題が～┌|◎o◎|┘ｱﾚﾚ!!!

ご存知のように今回の手毛手毛化にあたって…
リフ本体は”しんぼーさん”から提供して頂き、
ＬＥＤ基盤は”m388さん” から譲って頂いた合体作なんですが…
基盤がリフに収まるギリギリの大きさなので、そのままではフレーム（枠）が入らず殻閉じが出来ないんですね(￣∇￣*)
ということなので必然的にフレーム（枠）の再加工が必要になりましたのであ～る(^0_0^)ゞ






⑦とにかくフレームをギリギリまで余計な所をカットするために…
買ってきましたよ～♪

泣く子も黙る「超音波…ならぬ超高温カッター」(*￣m￣)ププッ




これを使って、贅肉を削いでやりました(^w^)

部屋の中でやったので…かな～り臭い((T_T))ﾌﾞﾊｯ　
当然のごとく…嫁怒る(ﾉ｀Д´)ｿﾄﾃﾞﾔﾗﾝｶｲ～ﾜ～ﾚ～ｷｨｨｨ!!!










⑧あまりの臭さに耐えかねて…今回はここで打ち止め！！！

もうちょっと削りたかったのにねぇ～

＿|￣|○､;'.･　ｵｪｪｪｪｪ　でドクターストップε=(｀д´)//


でも挫けず…また来週頑張り～ます　＼(＾▽＾)／
