自然吸入式廃油ストーブ製作参考詳細画像集（ｵｲﾙｽﾄｰﾌﾞーⅠ型）1/15

自然吸入式廃油ストーブ製作参考詳細画像集（ｵｲﾙｽﾄｰﾌﾞーⅠ型）1/15









今回はユーチューブではよくわからない所を説明するﾀﾞ　もちろん順不同で

まず

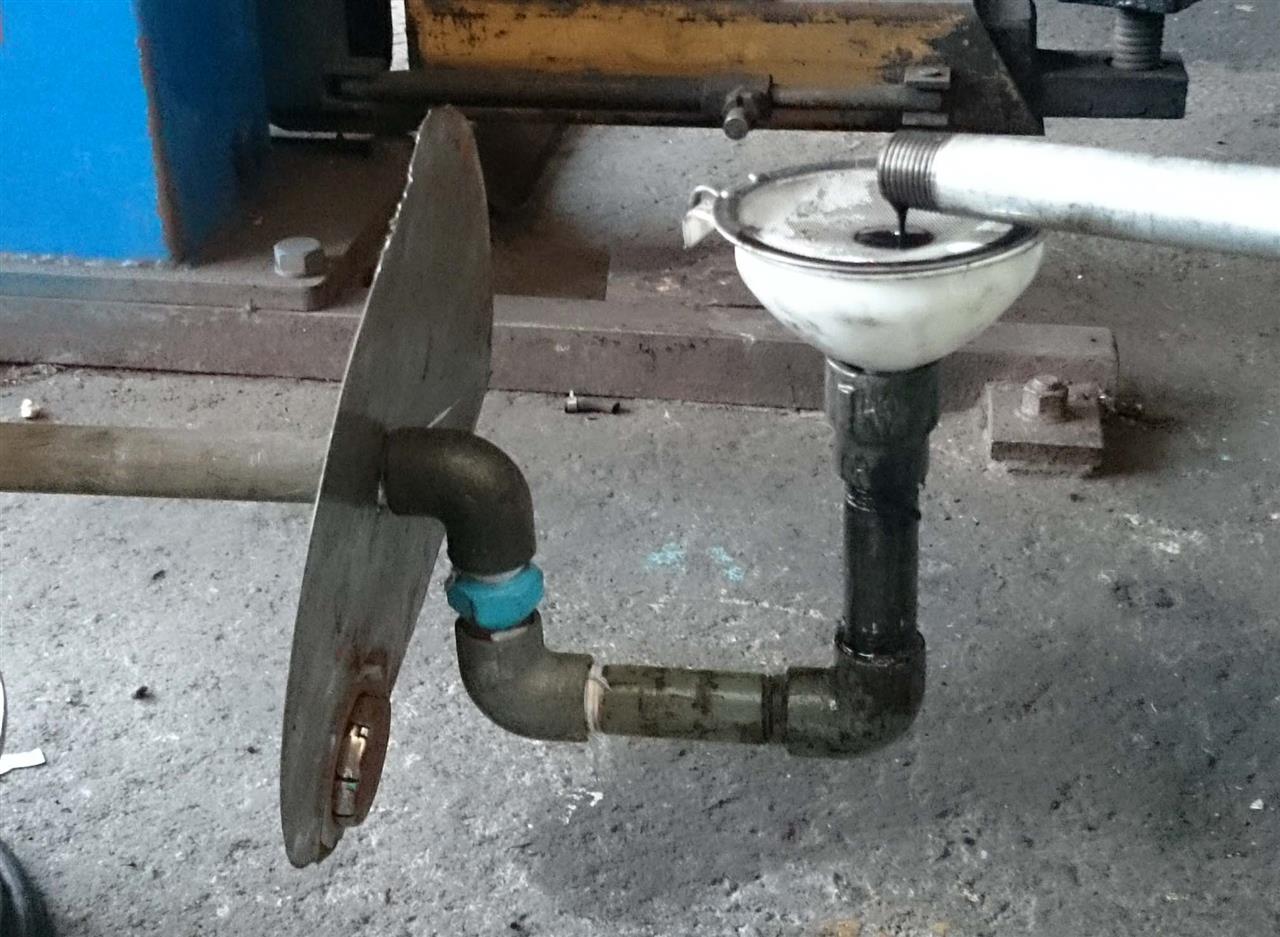

ｵｲﾙ受け口の感じはこんなん　パイプを凹ませてあるのは逆火防止とｵｲﾙの中に入っている水分をここにためるため必ずつけるべし　　寒冷地ではたまに水抜きをする必要があるかも　　凍ってしまうとバーナーで温める

alt

上の写真の左側が炉　水道管のパイプはおらの場合ボンベの中に1㎝位突っ込んで、中から見ると水道管の口が1㎝位出ているのがわかる

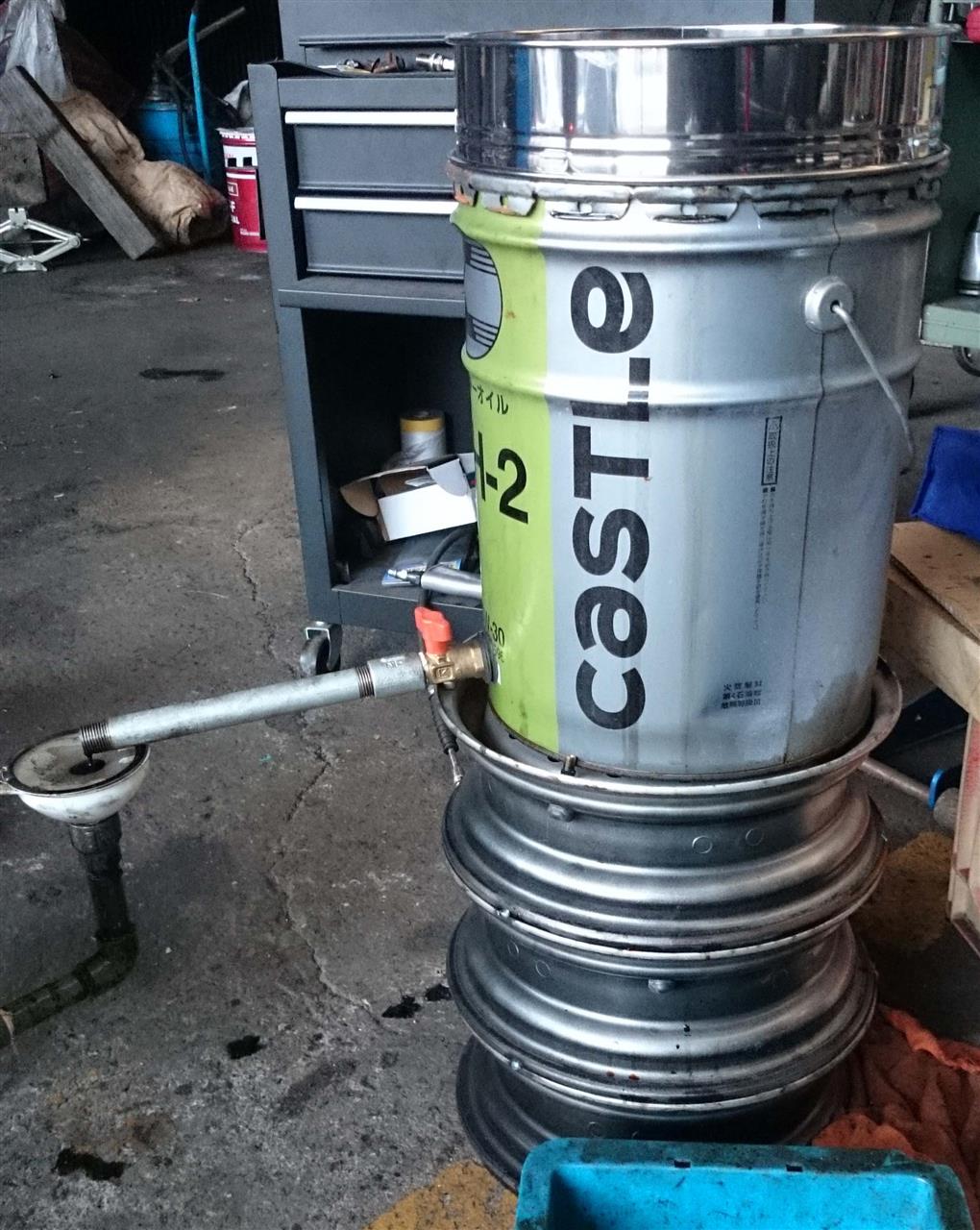

ｵｲﾙタンクは火のそばだと心配な方は、離して置くとよい
またｵｲﾙ管は全部繋げる人もいるが、おらは　途中で切っておく
その方が（ストーブを切り離しておくと）掃除しやすい　それとｵｲﾙ吐出量がわかりやすい
ホイールは13~14くらいか？忘れた
ｵｲﾙタンクのコックはタンクの底から3~4㎝位上に付ける　　
それはゴミやスラッジや対敵な水を底にためておくためであり、できるだけ底から上げて装着するとよい

alt

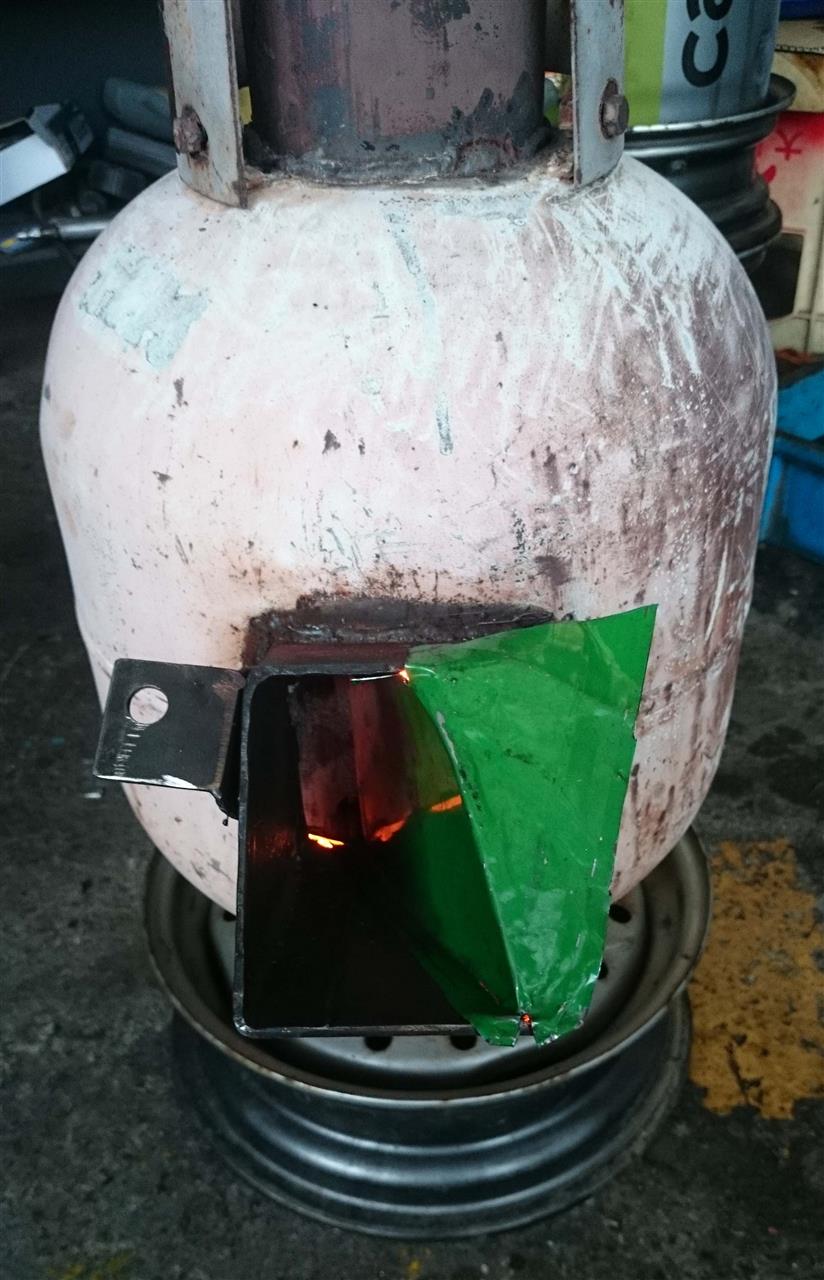

この空気取り入れ口は100角の角パイプ切断
緑色は施主が勝手に考えてトタン板で作ったキャブからヒントを得た空気取り入れ口　　このことにより炉内の空気が回転し燃えが良くなるらしい
ホントは蓋をするのじゃが、なかなかうまくいかず蓋はとってしまった

alt

ロートはホームセンターで売っているもの（プラ）その上のろ過機は
やはりホムセンでみそをこすときに使うおたまの柄を切ったもの
丸い遮熱板はｵｲﾙタンクに使ったペール缶の蓋を切ったもの
これで十分熱を防ぐので、ロートはプラで十分

alt

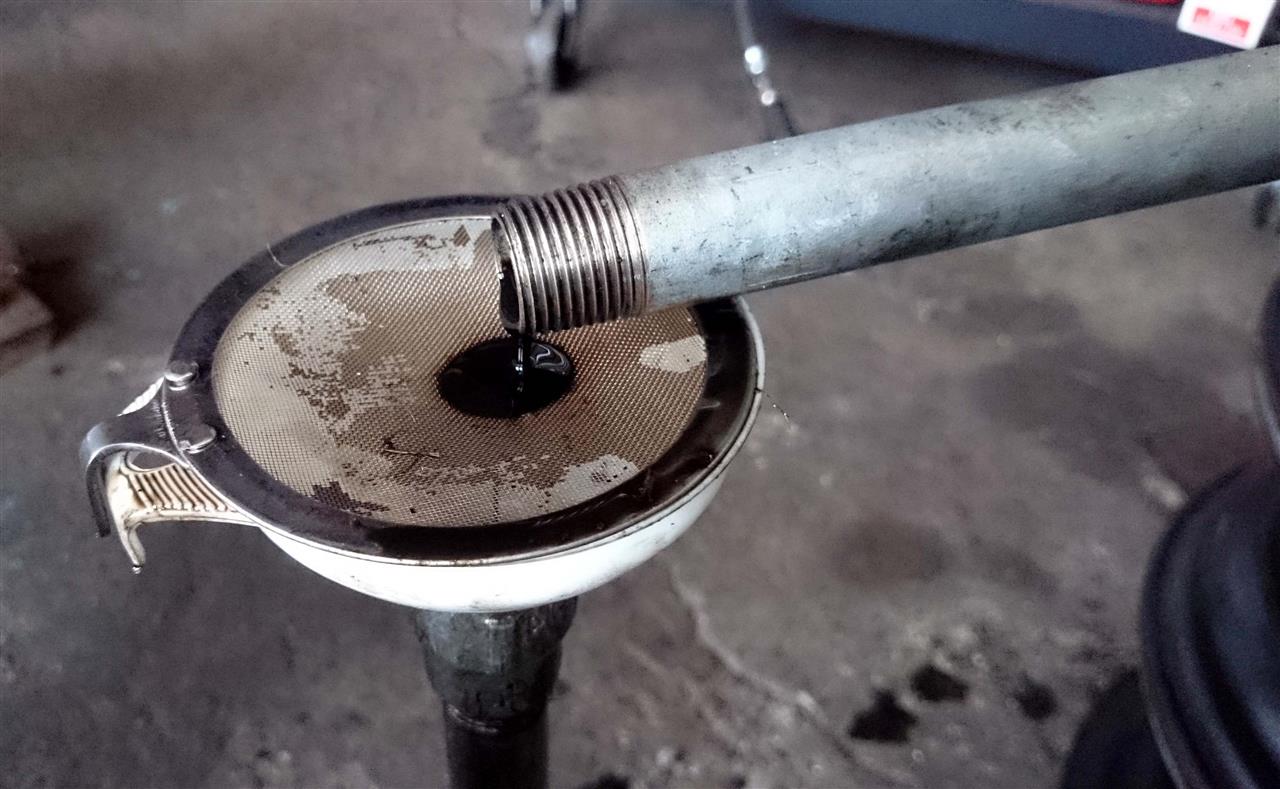

ロートの感じ　　目が結構細かいので、細かいゴミにはとてもよい
なおオイルはエンジン（ジーゼル・ｶﾞｿﾘﾝ）オイルや機械油など
ﾌﾞﾚｰｷｵｲﾙクラッチｵｲﾙは吸水性があるのか、燃えが悪い　20：1くらいの割合でしっかり混ぜておくとよい
できるだけゴミや水はいれないｵｲﾙを燃やすこと
特に水は危険　爆発する恐れもある　　

最初の点火は、石油とかｶﾞｿﾘﾝで燃やす　
っが　ガソリンは大変結構びっくりする（爆発するから）
炉が温まったらオイルを少しずつ入れる

alt

直接このようにプラロートに垂らしてもよいが、細かいスラッジ・ゴミなどを確実にとっておいた方が、後々良い
ここでは理由は省略
ｵｲﾙ吐出量は、針の太さ位が適当　　これで1日20ℓくらいか？それとも
もう少し少ないか？

alt

タンクのコックはバルブ式の物よりこちらの方が断然良い
バルブ式の方は調節が大変困難　パッキンは補修ユニオンパッキン30㎜
を利用（タンクの中外）　
どうでもよいが、わからない人は次回の2型のストーブ製作時紹介予定

alt

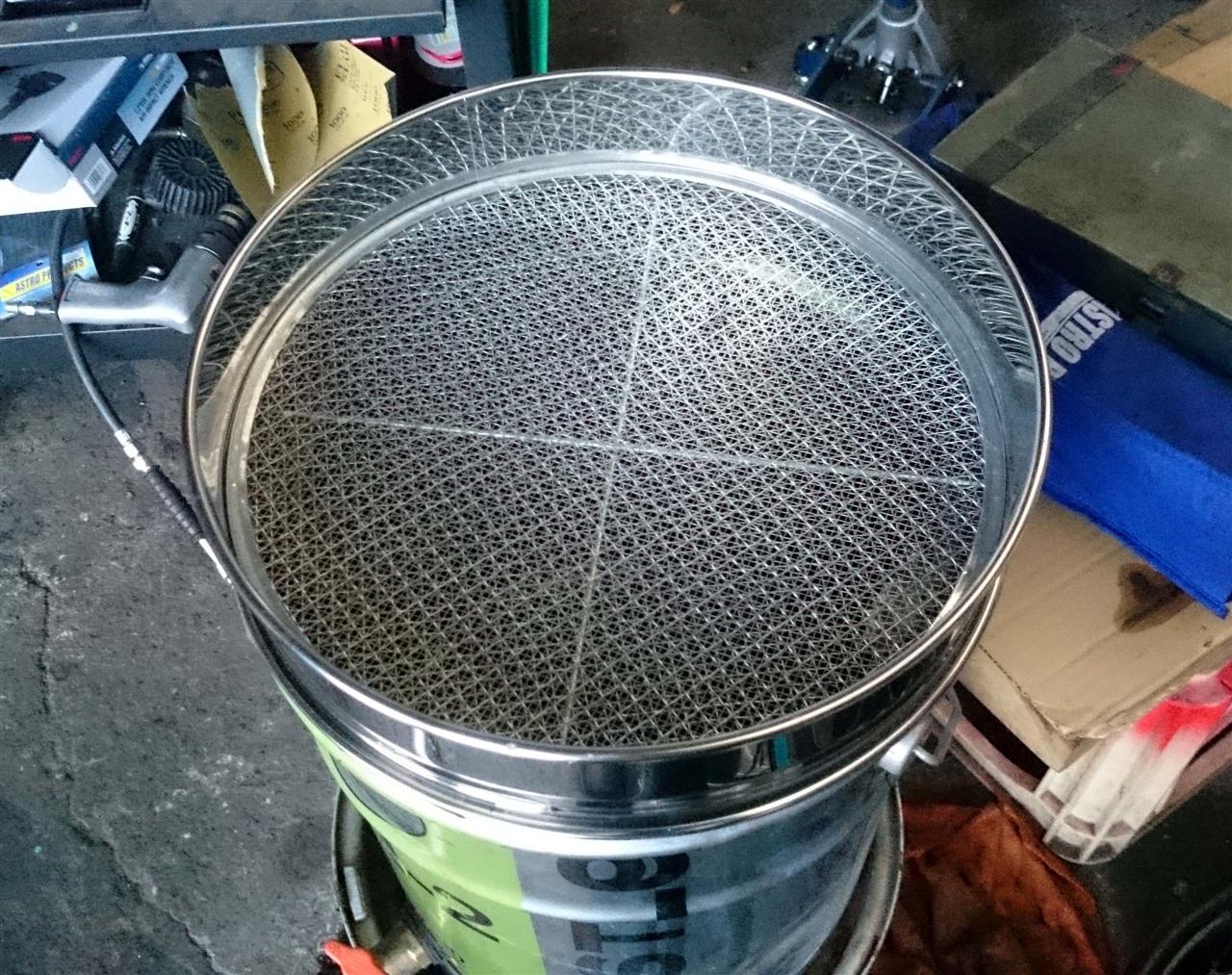

ｵｲﾙ缶の上には普段園芸で使う3層の網を置く　
これで大きなごみをろ過する　　
これはリサイクルやで買ってきたもの（ペール缶と同じ大きさ）

alt

っというわけで何となく作りかたがわかったと思われる
さらにちょい細かいところ説明不足は、次回2型で説明予定ﾀﾞｽ

現在制作中だが、2型がなかなかよい　　ただ・・・熱くならない
音は大変いい音　燃え方も大変良い　そして問題の煙もほとんど出ない
煙突の穴あけもしない　　もちろん自然吸気式　環境に配慮した廃油ストーブ


　　　そんなんできるの？っという感じﾀﾞｽが、できそうﾀﾞｽﾅ

　　　　　　　　　　　　乞うご期待を！


　　　　　　　ふじゃ　　また　　　

　　　　　　　　　　　おしまいおしまいおしまい



























































































































































































今回の記事は自然吸入式廃油ストーブの製作ポイント　＜詳細写真＞
そのデｲテールのいくつかを紹介しますﾀﾞ　うまくできることを祈って
