自然吸入式廃油ストーブ製作参考詳細画像集(オイルストーブーⅠ型)1/15

自然吸入式廃油ストーブ製作参考詳細画像集(オイルストーブーⅠ型)1/15









今回はユーチューブではよくわからない所を説明するダ もちろん順不同で

まず
オイル受け口の感じはこんなん パイプを凹ませてあるのは逆火防止とオイルの中に入っている水分をここにためるため必ずつけるべし  寒冷地ではたまに水抜きをする必要があるかも  凍ってしまうとバーナーで温める

alt

上の写真の左側が炉 水道管のパイプはおらの場合ボンベの中に1㎝位突っ込んで、中から見ると水道管の口が1㎝位出ているのがわかる

オイルタンクは火のそばだと心配な方は、離して置くとよい
またオイル管は全部繋げる人もいるが、おらは 途中で切っておく
その方が(ストーブを切り離しておくと)掃除しやすい それとオイル吐出量がわかりやすい
ホイールは13~14くらいか?忘れた
オイルタンクのコックはタンクの底から3~4㎝位上に付ける
それはゴミやスラッジや対敵な水を底にためておくためであり、できるだけ底から上げて装着するとよい

alt

この空気取り入れ口は100角の角パイプ切断
緑色は施主が勝手に考えてトタン板で作ったキャブからヒントを得た空気取り入れ口  このことにより炉内の空気が回転し燃えが良くなるらしい
ホントは蓋をするのじゃが、なかなかうまくいかず蓋はとってしまった

alt

ロートはホームセンターで売っているもの(プラ)その上のろ過機は
やはりホムセンでみそをこすときに使うおたまの柄を切ったもの
丸い遮熱板はオイルタンクに使ったペール缶の蓋を切ったもの
これで十分熱を防ぐので、ロートはプラで十分

alt

ロートの感じ  目が結構細かいので、細かいゴミにはとてもよい
なおオイルはエンジン(ジーゼル・ガソリン)オイルや機械油など
ブレーキオイルクラッチオイルは吸水性があるのか、燃えが悪い 20:1くらいの割合でしっかり混ぜておくとよい
できるだけゴミや水はいれないオイルを燃やすこと
特に水は危険 爆発する恐れもある

最初の点火は、石油とかガソリンで燃やす
っが ガソリンは大変結構びっくりする(爆発するから)
炉が温まったらオイルを少しずつ入れる

alt

直接このようにプラロートに垂らしてもよいが、細かいスラッジ・ゴミなどを確実にとっておいた方が、後々良い
ここでは理由は省略
オイル吐出量は、針の太さ位が適当  これで1日20ℓくらいか?それとも
もう少し少ないか?

alt

タンクのコックはバルブ式の物よりこちらの方が断然良い
バルブ式の方は調節が大変困難 パッキンは補修ユニオンパッキン30㎜
を利用(タンクの中外)
どうでもよいが、わからない人は次回の2型のストーブ製作時紹介予定

alt

オイル缶の上には普段園芸で使う3層の網を置く
これで大きなごみをろ過する
これはリサイクルやで買ってきたもの(ペール缶と同じ大きさ)

alt

っというわけで何となく作りかたがわかったと思われる
さらにちょい細かいところ説明不足は、次回2型で説明予定ダス

現在制作中だが、2型がなかなかよい  ただ・・・熱くならない
音は大変いい音 燃え方も大変良い そして問題の煙もほとんど出ない
煙突の穴あけもしない  もちろん自然吸気式 環境に配慮した廃油ストーブ


   そんなんできるの?っという感じダスが、できそうダスナ

            乞うご期待を!


       ふじゃ  また

           おしまいおしまいおしまい



























































































































































































今回の記事は自然吸入式廃油ストーブの製作ポイント <詳細写真>
そのデイテールのいくつかを紹介しますダ うまくできることを祈って


















Posted at 2019/01/15 08:52:32 | コメント(0) | トラックバック(0) | どうでもいいこと | その他
2019年01月10日 イイね!

自然吸入式廃油ストーブ完成‼ (オイルストーブーⅠ型)1/10

自然吸入式廃油ストーブ完成‼ (オイルストーブーⅠ型)1/10









なかなか冬がやってこないような気がするが、最近は一度だけー11℃
やっぱー10度以上に冷えるとなんか冬って感じ
今年は暖冬というが、ホントに暖冬
っでこの記事は塩尻市の贄川というサブいところの記事


 なかなか重い腰を上げずにいたが、あんまりさぶい工場なので
 しゃぁ~ないから作り始めた

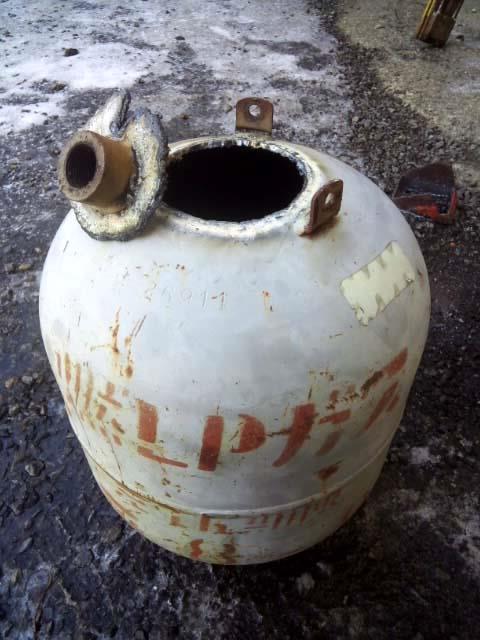

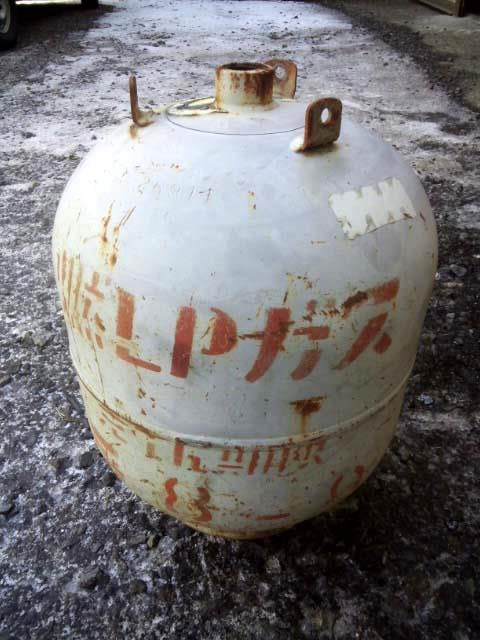

まずプロパンボンベをゲットしてきて中のガス抜きと口のバルブ取り
ガスはもちろんボンベの中に水を満タンに入れて抜く

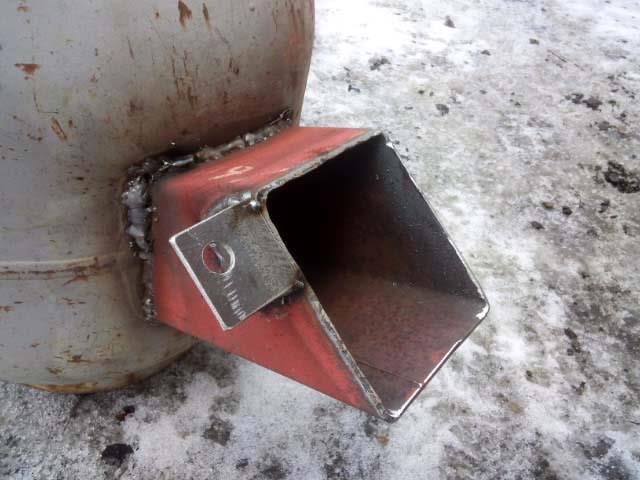

そしたらこんだ100角の鋼材を適当な長さに切断
これは火口になるもの  てきとーでよい


次は鉄パイプの端切れをゲットしてきてこれもテキトーな長さに切り
ぺたっと溶接する
下の写真は完成予想となるであろうことを思い浮かべ、ちょいと仮に置いてみる


使うパーツはこれ位か? いやまだ一枚ある 火口の調整板


っで水道管を溶接してだいたいの形にする




これでほぼ完成 それを工場の中に入れてバッチリのはずじゃったが…

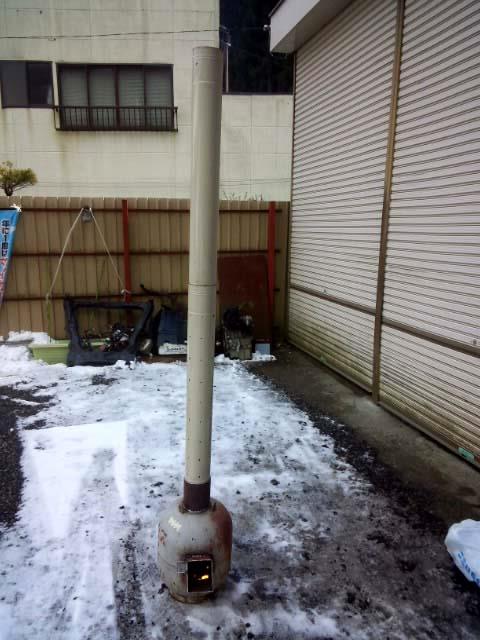

まず試運転 試してみるとこれが中々うまくいかん

       alt




 ユーチューブではガンガン
燃えていたのに、おらのは燃えるんじゃが、煙が出て困る
大変っつう事ではないが、ちょいと気になるレベル
完璧を狙いたいおらじゃからさらに工夫


っと言っても施主が勝手に考えて工夫してなんとかなってしまった
工場の中に入れて煙突を長くして完成!
燃え方も最高 オイル量によって火力はものすごく熱くなる
赤外線も出てええ感じ
使用するオイルは廃油 できればエンジンオイルが良い ブレーキオイルなどは
燃えが悪い 混ぜて使うのがベスト
流量は針の太さ位でたらす それが良い
それが針2本分だと煙突が熱くて真っ赤になる
もし針の糸くらいで焚くと1日20ℓ位か?
とに角自然吸入式廃油ストーブじゃから、100Vなどの電気器具は使わないというコンセプト 簡単にやるなら送風機をつければ、ちょっとくらい形悪かろうが、なんだろうが送風機で燃焼は簡単にできる

金かけずに真っ赤になり、熱くて、ランニングコスト削減しながら廃油を燃やす できれば省エネで環境にも良い煙の少ないストーブ しかも室内で焚ける自然のストーブ 手をかけずに燃え続けるストーブを目指したダ
無事完成してあとは煙突の固定だけ

 これ商品化しようかと考えているが、やっぱめんどっちい

っというわけで頼まれていたストーブは完成! 氷点下何度という冷蔵庫のような工場から少し暖かい工場に変身したことはいうまでもない



では    本日これにて終了

次回はもし暇人で作ってみたいという人のために一部詳細画像をうpしますダ
おらはなんも知識もなかったので、ユーチューブで情報を仕入れたり、廃油ストーブの先駆者の近所のジジイに聞いたりして作ったんじゃナ
これを見ると自分でもなんか作れるんじゃないかという気になってくると思うダ


             ふんじゃ  また




































































































Posted at 2019/01/12 08:47:09 | コメント(0) | トラックバック(0) | どうでもいいこと | その他
