先日自宅の振り子時計が壊れました。



何度も針を直しても、時間が遅れもう使い物にならなくなりました。




10年近く時を刻んでくれたので感謝！！




新しいものを買おう！っていうのが普通でしょうが、




気に入っているということもあり、再生できないかを検討しました。






当然、分解はしたことなかったので、ダメもとですけど。






時計なので、モーター部分（クオーツ）が壊れているだけなので、




ここだけ交換すれば使えるだろうと考えます。






ネットでいろいろ検索し、とにかく針を外してみました。

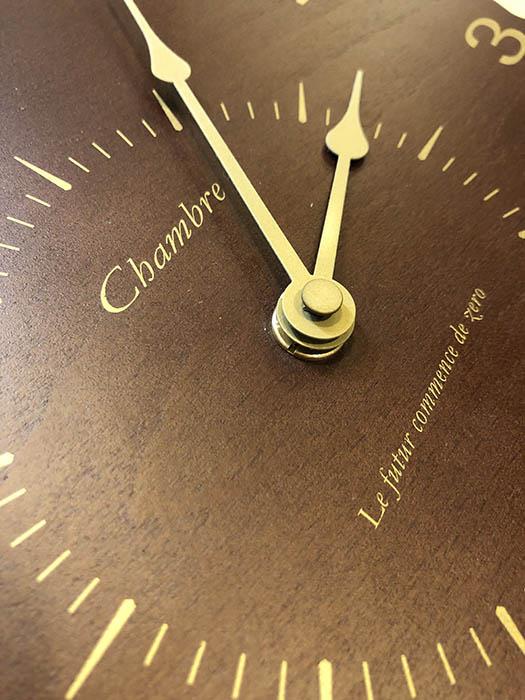

針の先端部分をピンセットの先が細いもので外します。











次に長針をピンセットで外します










短針も外します。




針は比較的薄く曲がりやすかったので、なるべく力は均等になるように気を付けます。

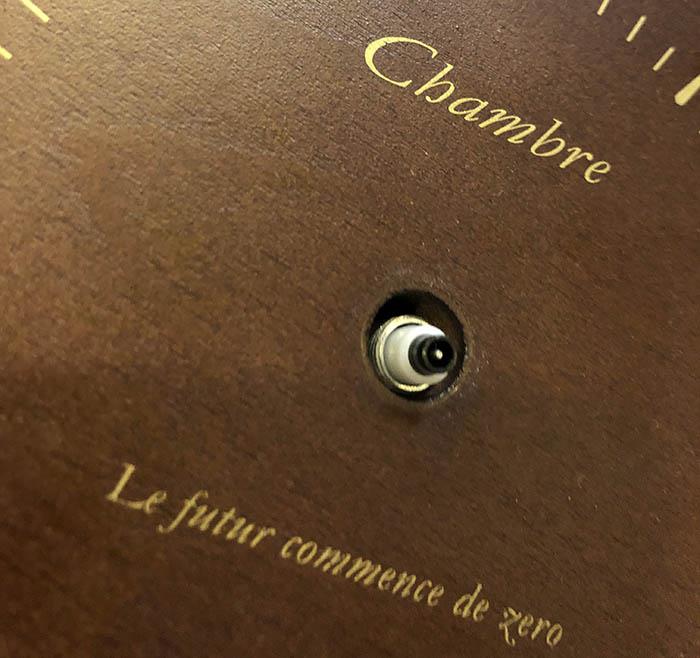

外れたところ。中央にある周辺にある金具をマイナスドライバーなどで回して外します。
（実はこれを外す工具が購入したクオーツの中に入っていたのを知りませんでした）

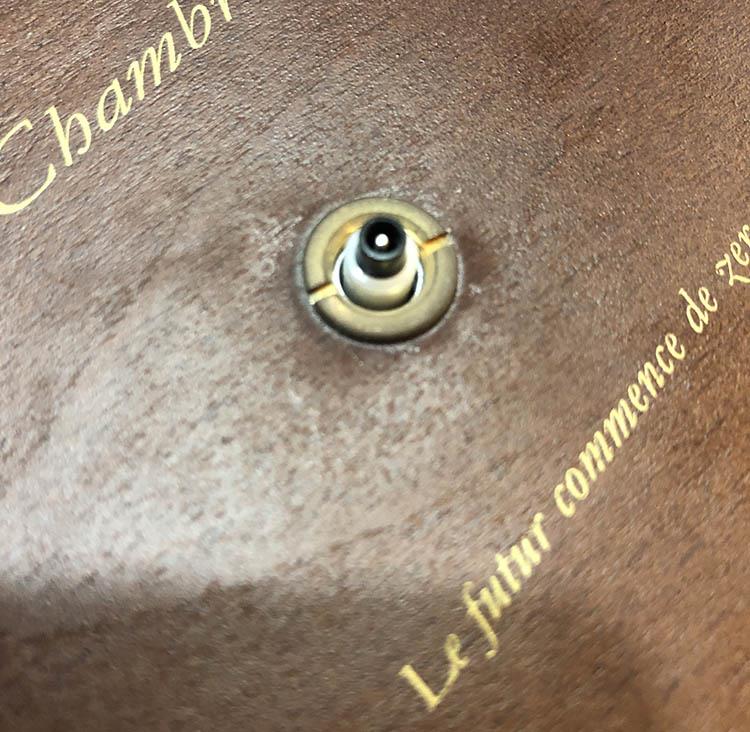

この中央のネジが外れると、クオーツ部分が外れます。










外れたクオーツがこちら











で、ここからクオーツ探し。






10年も経過しているので、同じクオーツが見つかるなんて思ってもらず、





それと同じようなものがうまくはまればラッキーと思いながらネット検索。

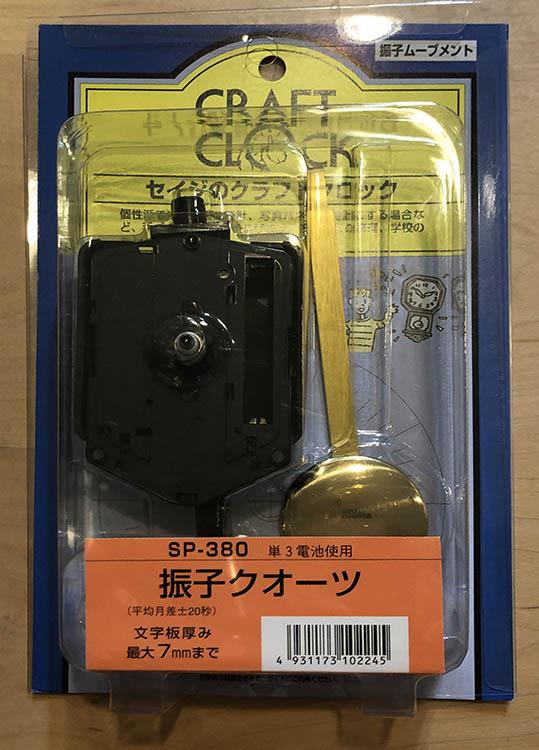

さんざん形状なども考えてたら、まさかの同型クオーツがあることが分かります。












ネットではパッケージが先行してわかりにくかったのですが、




これすごい似てる・・。







針までの距離とか、計測してもぴったりだったので、とりあえず購入。

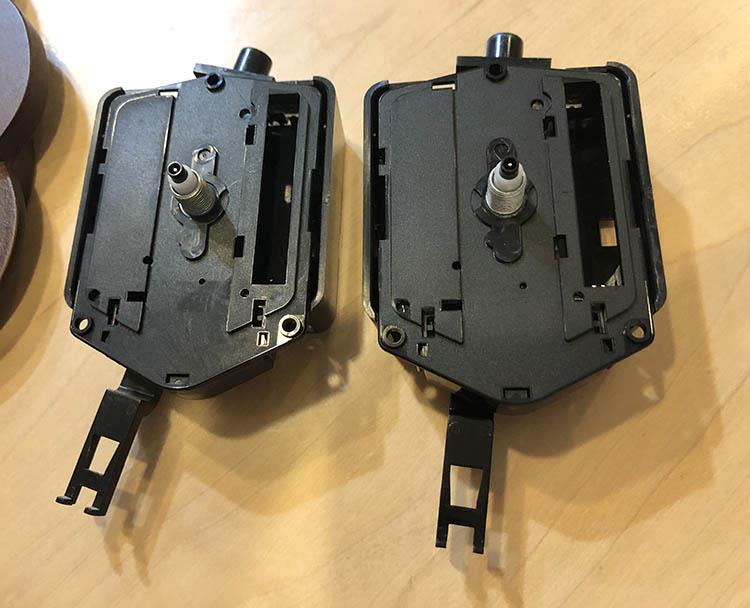

並べてみたら・・・なんだ、同じじゃん（笑）

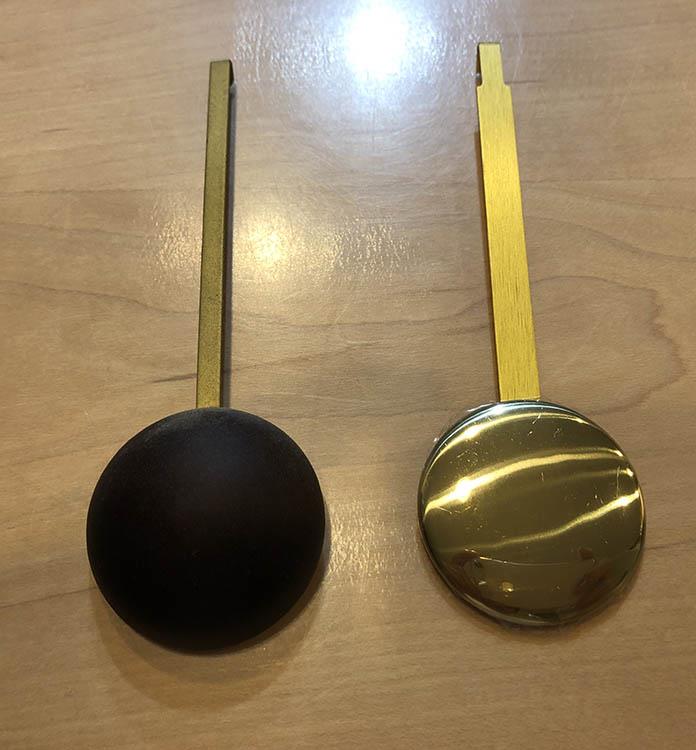

右側は付属の振り子、左がこの時計のもの。




右側のものは安っぽいので、使わず従来のものを使用。





後は順番に設置していきます。
















中央のゴムを新しくして、

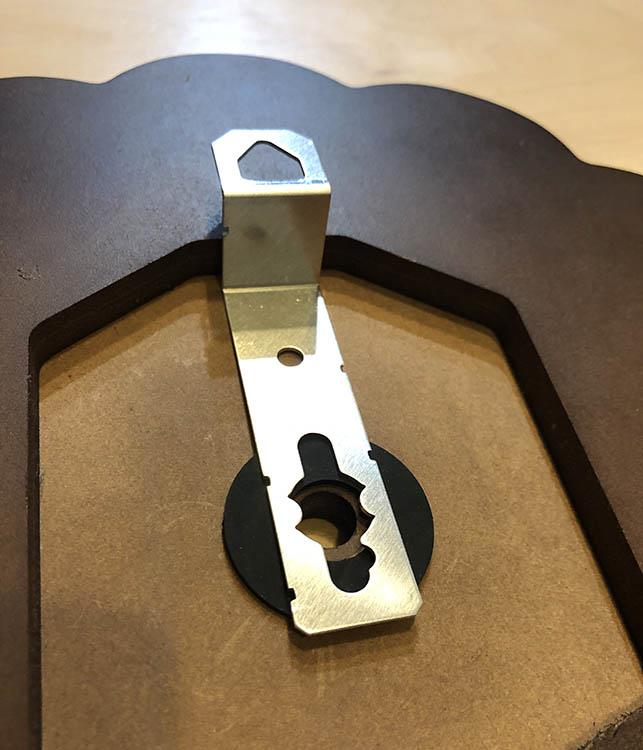

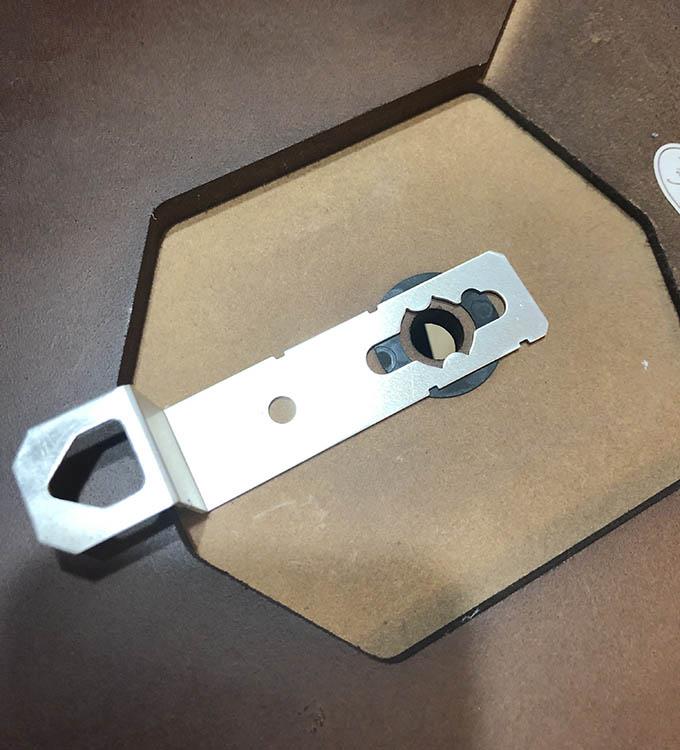

壁掛け用のフックも新しくしました
（これもまた組形状は同じ）












クオーツを裏からはめて表のネジを入れる手前です。












枠にねじをしっかり取り付けます。もちろん付属していた専用工具で。

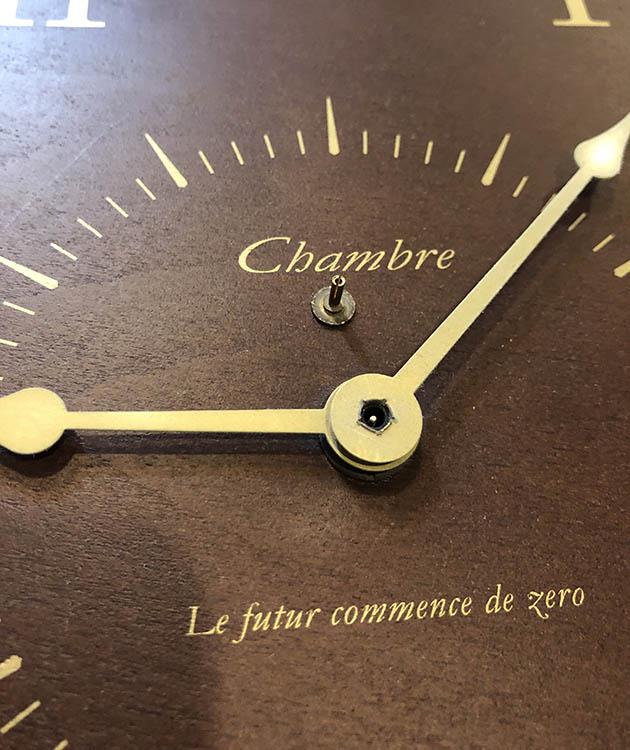

外すときと逆に短針、長針を取り付け、先端部分を軽く押し込みます。







短針と長針が干渉しないよう針が曲がらないように気を付けるのと、




あまり深く押し込みすぎないように気を付けます。





そして…めでたく完成。













となり、まったく依然と変わらない時計がそこにあるだけとなりました（笑）






今回の感想について




１：10年経過しても同じクオーツが今も販売しているのは驚いた

２：ネット検索すると、振り子用クオーツが種類が少ないと思われる

３：クオーツは3300円とちょっと高いが、修理で対応できるのは良い

４：クオーツがずっと販売していれば半永久的に修理可能（笑）



と、こんな感じでした。




どこかで、振り子時計が壊れてしまって修理したいなぁと思った人が見てくれたらうれしいです。






以上、振り子時計修理の備忘録でした。

3か月ぶりになってしまいました。

まぁいろいろありましたが、元気にしております。
健康グッズネタを一つ。


TAIKAN STREAMっていうサッカーの長友がイメージキャラクターをしている器具です。
振り回すことで体幹を鍛えられるってやつです。

結構好きで毎日のように使ってます。

水道水を入れて使うのですが、1週間くらいで水を入れ替えるように書かれてます。


ここで問題。



多くの方が悩んでいるのが、この水抜き。




なぜかというと、こんな感じ。







水を抜く部分が、抜くためにあるわけではありません（笑）

って、すごい水が残ります。



何度か水を入れ替えればある程度はきれいになりますが、全然抜けない水にイライラします。



で、どうするか？




灯油のポンプとかでよい？と思ったけど、長さが足りない・・・。

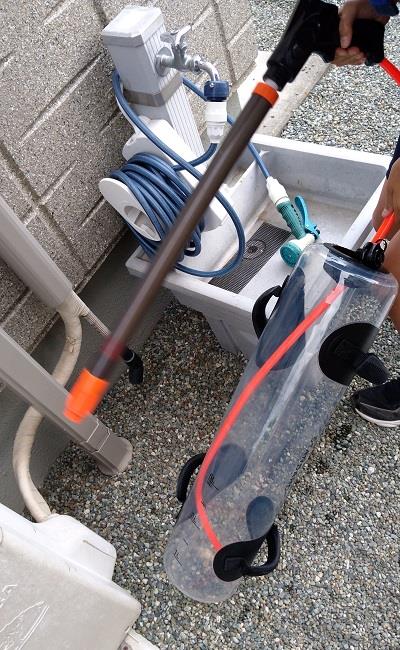

ってことで、こんなものを使いました。








子供の水鉄砲。






水の吸入部分を外し、TAIKAN STREAMの中に差し込み・・。








後は水を鉄砲で吸い取り抜くだけ。





最後は撮影忘れましたが、ほぼきれいに水が抜けます。




と、水鉄砲でもチューブが長いものがあれば利用できると思います。





水抜きができねー！って思っている方は、こんな感じてやってみてください。

先日エアロバイクのことを書きました（って2か月も前か）

その時はサドルを交換したのですが、最近になり子供がエアロバイクで遊んでいると・・



「スピード表示しないよ」と、子供が。



配線おかしい？と思い、調べてみると・・・




断線。




はい、子供が無理にエアロバイクの立ち漕ぎするもんで、配線に触れてブチ切ったようす。







画像はすでに外して修理に入っているところだけど、音楽用のステレオミニプラグが使われていて、断線しているのを確認。


ってことで修理を検討。




この手のことはどうすべきかわからなかったので、とりあえずネットでミニプラグの構造を調べました。３極と４極というのがあるらしいのですが、どうやら一般的な３極構造だったので、、100均でタイトルのミニプラグを購入。



プラグの頭の部分だけあればよいので、カッターで切り取りました。実際にはこちらのプラグ部分のみ使用してます。




エアロバイク側の配線を検討します。



配線の皮むきを行うと、なぜか線は２本しかない（笑）

３つのうち２本をどこに配線しないといけないのか、よくわからないので、配線を当てながら、エアロバイクを動かします。



考えること１０分。

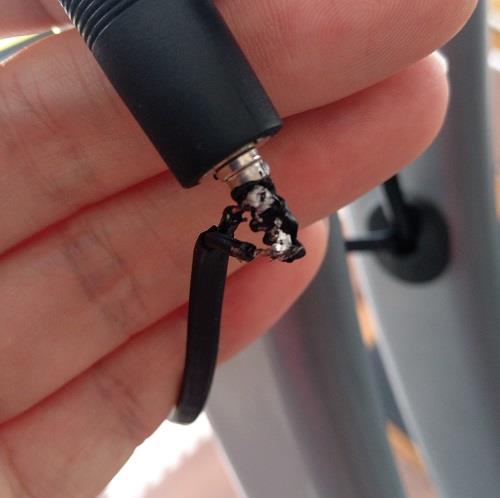

配線２か所の位置がわかったのでハンダ付け。







ハンダは苦手（笑）


別にきれいにつける必要はなく、後でしっかり固定されて断線しなければ良いので。



後はビニールテープでまとめます。





固定もできたし、動けばメーターも正常に動きました。



子供がまた断線させるかもしれないので、配線クリップがあったので固定。配線が飛び出さないようにしました。






もうこれで大丈夫。







で、おまけです。





このエアロバイクで飲み物を飲めるようにカップホルダーを付けてあります。





イケアで買ったカップホルダーみたいなものに穴をあけ、タイラップをアームに付けたところにセット。









とこんな感じです。



こうすることで、カップホルダーが固定でき、運動しながら飲み物が飲めます。子供は当たり前のようにここに飲み物を入れてます。




以上、修理ネタでした。

あけましておめでとうございます。

ちょっと前の備忘録です。


アルインコ クロスバイクをが自宅にあるのですが、サドルの形が悪く長時間使用するとお尻がいたくなるので、サドルを変更しました。

このアルインコ製エアロバイク、自転車のサドルと同じではありません。



こんな形で止まってます。

普通の自転車のサドルを購入して取り付けを試みます。



あんまり高いのを購入する気がなかったので、2000円くらいのスポーツモデルを購入。

しかし、全然入りません。
サドルの金具を外せばなんとかなる？と思ったけど、全然はずれません。

まぁ、付いていたサドルはこわれてもいいので、サドル自体を切断して固定の金具にします。
サドルついていたところにマステをつけてカットする目安を作ります。



カットはお得意の電動のこぎり。それなりにカットします。

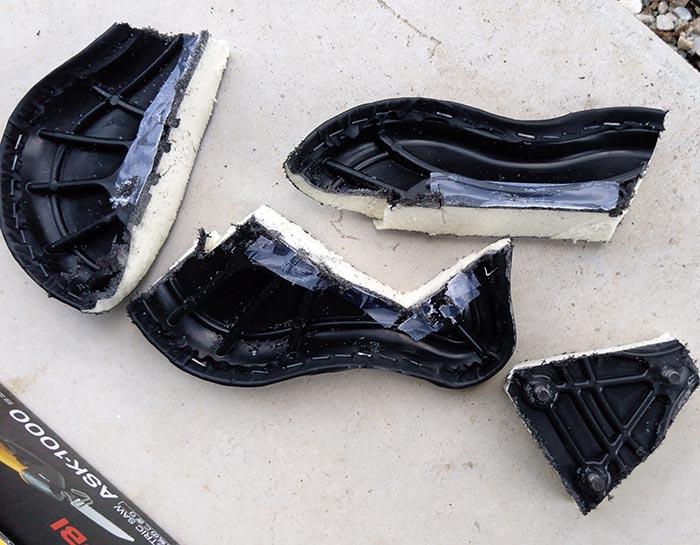

カットするとこんな感じ。



あーあ、これで後戻りできません（笑）



カットしたものがコレ。


このようにサドルを置いたあと、先ほどカットしたサドルの部分で挟み込みます。




画像がありませんが、一番大変だったのがここ。

カットしたサドルの部分を、サドルの中に入り込ませるのが大変でした。

サドルの金具が邪魔をして、知恵の輪のような状態。

なかなか入らず、カット部分をなるべくギリギリまでカットを繰り返し、最後は力で入り込ませました。

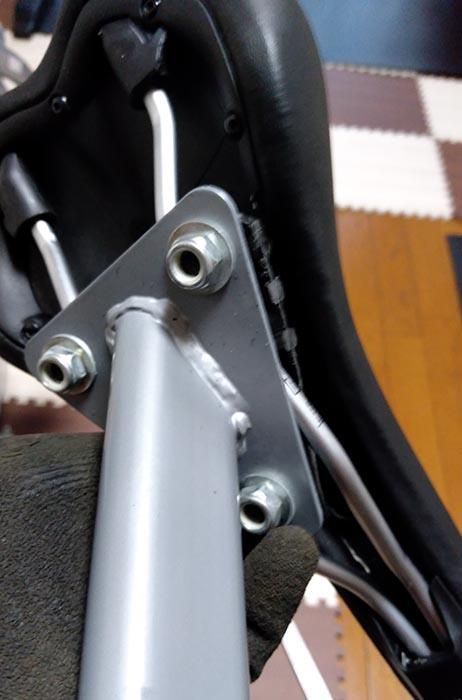

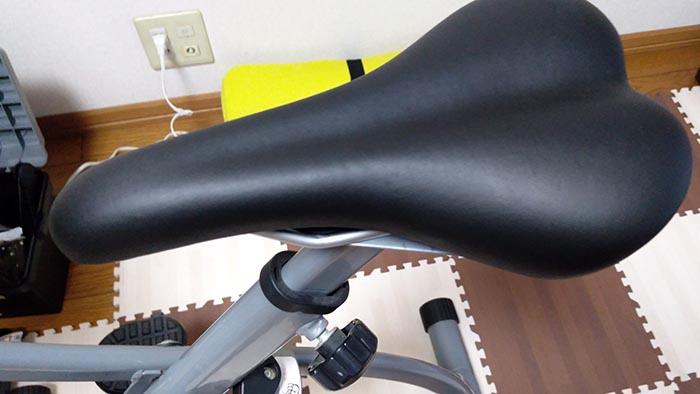

そしてビス止めした完成がこちら。



見た目には少し飛び出ているように見えますが、上部から見ると金具が出ていることもなく、きれいに収まりました。

ホームセンターでステーなどを購入して固定する方法を考えましたが、使いにくいサドルに戻すつもりもなかったので、この方法で作ってみました。

アルインコ製のサドル交換を検討されている方で、ちょっとでも参考になればと思います。

なお、ウチのエアロバイクはAFB4513というでした。

生存報告を兼ねてカビキラースプレー修理しました（笑）

2016年3月のネタですが、閲覧されている方が多いみたいで、改めて掲載します。

以前のネタはコチラ

最近、うちではカビキラーの使用頻度が高くないので、動かなくなっていても問題ありませんでした（汗）

ですが、このネタにコメントをいただいてしまった以上、再び修理に立ち上がってみました

（すごい大げさ）



なんとなく手順らしいものも書いておきます。


１：このカビキラーのスプレー部分を取り外し、裏面のネジをすべて取り去ります。（プラスドライバーです）

２：電池部分のネジも取り外します。

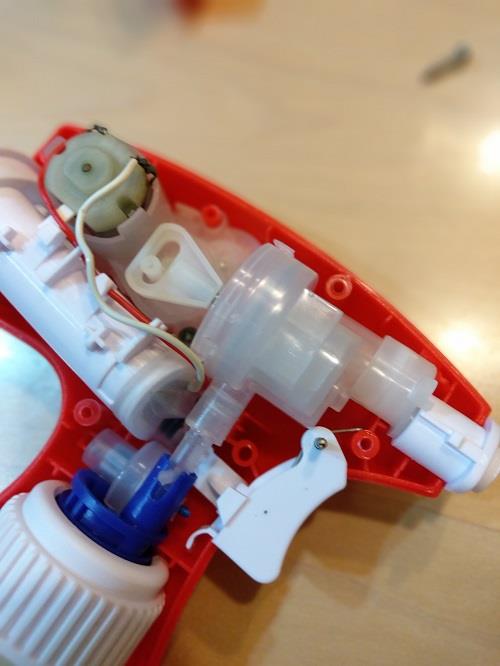

するとこんな感じ。



３：カビキラーなので、手につかないように気を付け、ウェットティッシュでふき取ります。

４：電池ボックスの上に1個だけねじがあるので、これも取り外します。

５：レバー以外をすべて外します。

６：テスターでチェックします。（って、ダメなところはわかってますが）

７：で、ダメなのはココ。モーターの接続部分。以前修理したときと比べて、黒ずんでます。おまけに配線が細くなってる・・・



８：ということで配線をなおします。ハンダをつけてしっかりとりつけ



９：冷えたところでスイッチテストして、動くことを確認（組み込む前にやりましょう）

１０：あとは順番に戻すだけ。４で外したねじを付けるのを忘れずに。


この手の商品、次亜塩素酸で配線がやられてしまうんでしょうね。本当はカバーとかで覆ったりしたいけど、使用してモーターが熱くなったりするといけないので、やめました。

以上、カビキラーネタ再びでした。

あ、良い子はマネしちゃだめだよー（笑）
