作業日：2012年3月11日

トヨタ純正カーテシランプ取付

Item: トヨタ純正カーテシランプ取付
Author: チョコニャン

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	中級
作業時間	3時間以内

[大きい写真で見る]

トヨタ純正のカーテシランプです。おそらくエスティマ、アルファード用だと思います。ヴァンガードは残念ながらカーテシランプがついていません。先輩方のお車を参考にさせていただいて取付しました。

[大きい写真で見る]

電源はグローブボックス裏のコネクター関係がいっぱい刺さっているジョイントボックスから取りました。ピンクの○で囲っているコネクターが車内のインテリアランプの”イＫ”コネクターです。このコネクターの線からエレクトロタップで分岐しました。（画像はドアロックユニットで使用したものです。下の表は全く関係ありません。使いまわしですみません・・・・）

[大きい写真で見る]

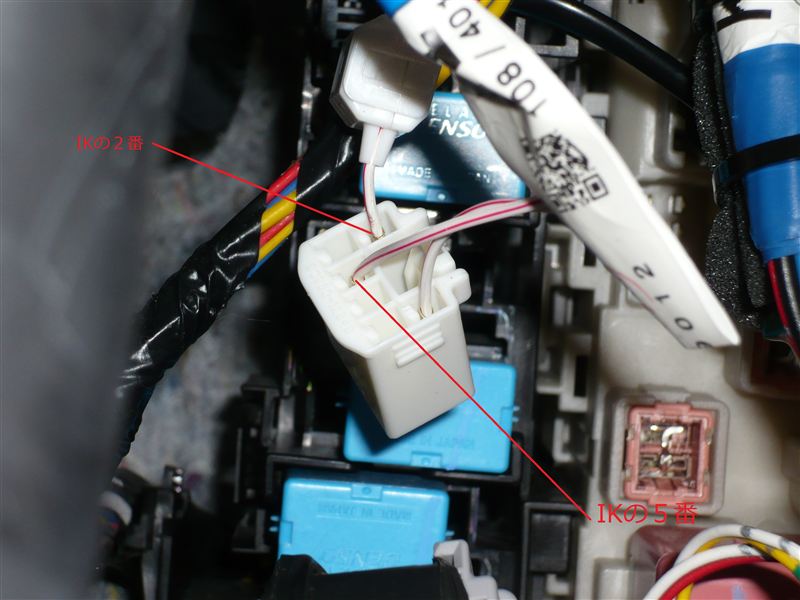

コネクターのアップ画像です。2番と5番の線にエレクトロタップを使って分岐しました。

[大きい写真で見る]

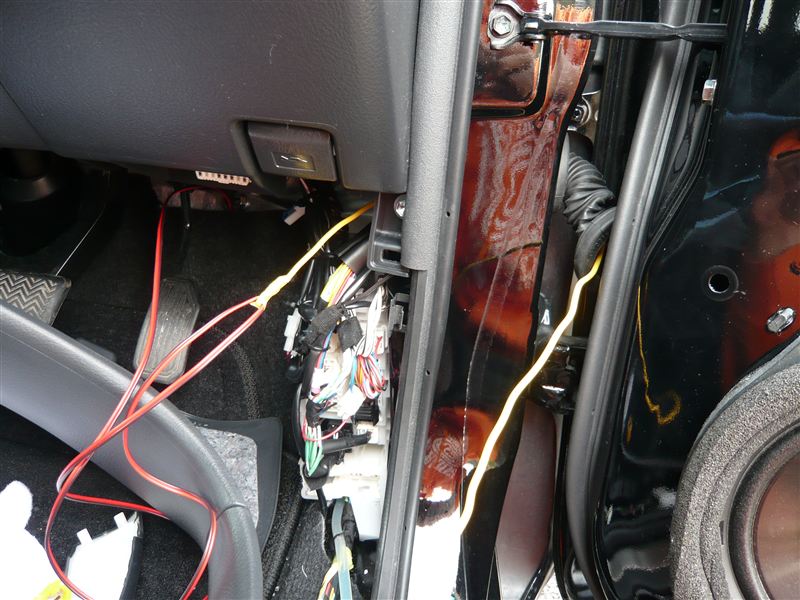

分岐した配線をダッシュボード下→ペダル関係下を通して、ドアの配線関係が通るパイプまで通します。ドアのパイプに線を通すのが結構大変で、時間がかかりました。

[大きい写真で見る]

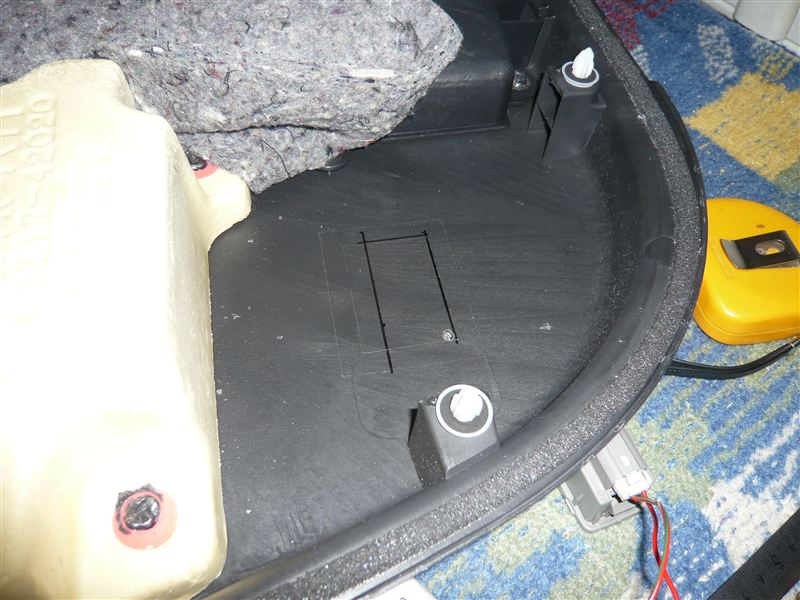

外したドアの内張りにカーテシランプを取り付けします。開口する寸法を測って、マーキングしました。あとはカットするのみ、カッターで開口しました。意外と簡単にカットでしました。

[大きい写真で見る]

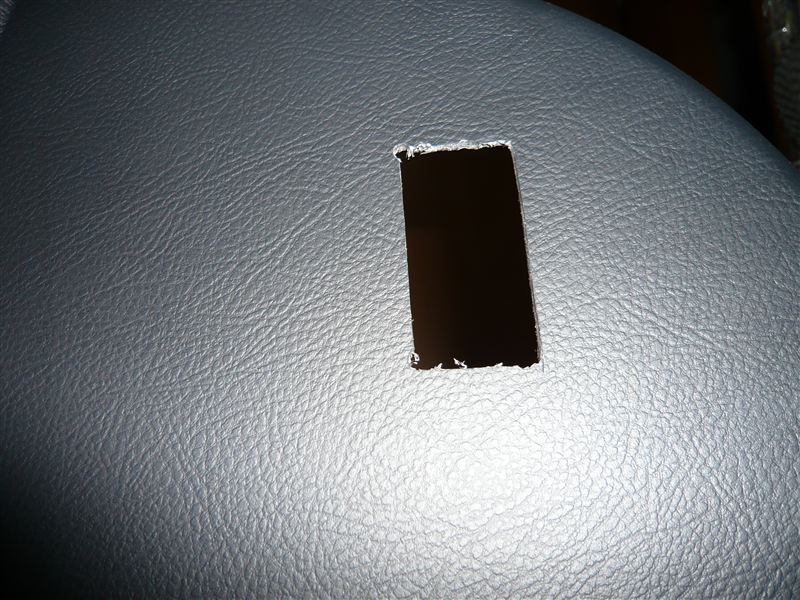

カットした表面・・・・・

[大きい写真で見る]

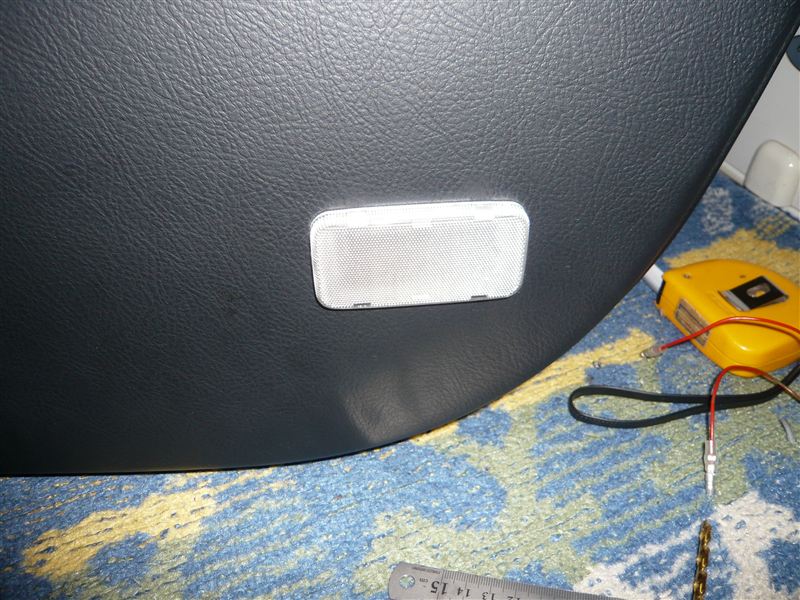

ランプを取り付け・・・・・

[大きい写真で見る]

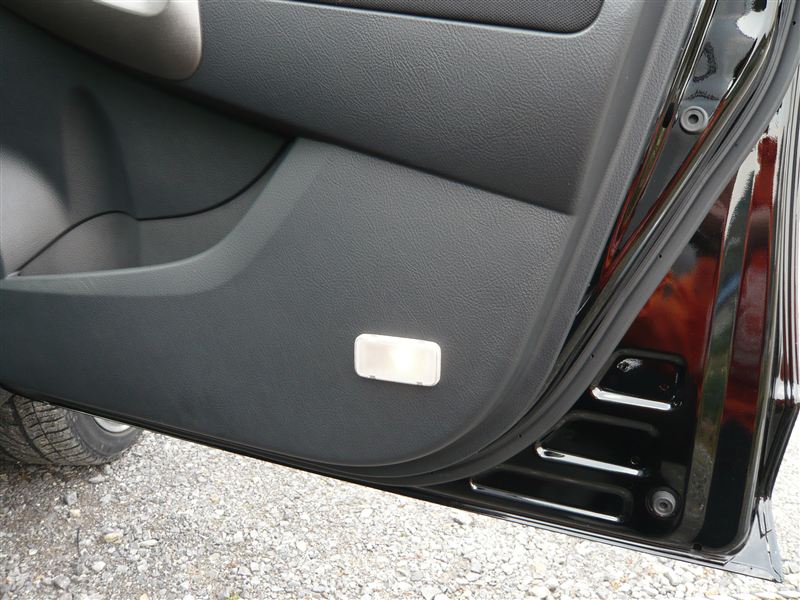

ランプを取り付けした内張りを元に戻します。純正のカーテシランプを取り付けしたので、意外と馴染んでいい感じに仕上がりました。中の球は電球なので、後日、LEDに交換しようと思ってます。今回は時間が無く、運転席側のみで終了・・・・助手席側は後日トライします。

パーツの取り付け相談をする

<< 汎用サイドモニター取付（準備 ...

| 記事一覧 |

センターコンソールに照明を・ ... >>

この記事へのコメント

コメントする

anyi504716

2012年3月12日 14:14

おつかれさまです～
ジャバラへの配線大変でした？
実は僕も整備手帳にはまとめてないのですが、カーテシテープＬＥＤを取り付けました(*^^)v
なんとなくドアの内貼りに穴開けるのにとまどいましたもんで・・・

コメントへの返答

2012年3月12日 22:14

こんばんは！

ジャバラへの配線通しは結構大変でした。
エーモンの配線通しで通しましたが、スベリを良くするために５－５６をちょっと吹いて通しました。
純正風に仕上げたかったので、純正のカーテシを選択しました。意外といい感じで仕上がったので満足です♪

最近は、何でもお構いなく穴明けしちゃいます。次は、サイドモニターなんかいいかなぁ～と思ったりして・・・・・・
