数年前から道路標識の前に樹が植えられています。今はまだ葉がそれほど茂っていないので何とか認識できますが、5月になると殆ど見えなくなります。植栽用のマスは道路工事と同時に設置されます。従って樹が植えられた時期が先になります。

タイミング的には標識があとから設置されたのですが、なぜか街路樹の後ろに標識が設置されてしまいました。

道路標識を設置する時何も考えなかったのでしょうか？
頭の中身を見てみたいです。

誰が見ても標識の前に樹があったら、標識が葉陰で見えなくなるのは分かりそうなものですが！！

樹を植えるときは1ｍ位の苗木ですから、その時は一切邪魔にはならなっかと思います。しかし樹は成長するわけですから、見えなくなるのは数年後には必ず見えなくなります。

今まで樹の位置を変更しないのは何処の怠慢なのでしょうか？
不自然に思うのは私だけなのでしょうか？

そろそろ然るべき部署に情報提供しなければだ駄目かな！

SDカードが破損！

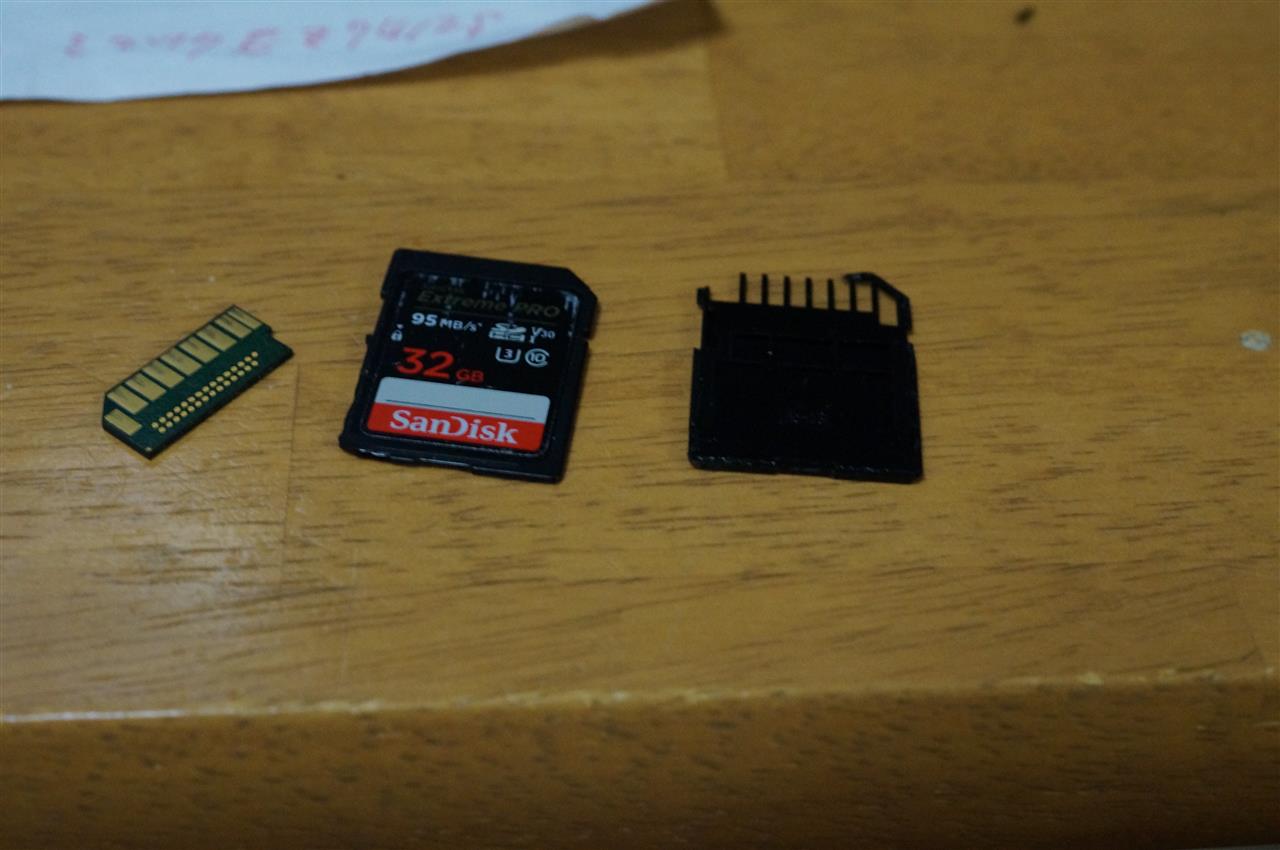

接着剤が利かなくなって裏、表が剥がれてしまいました。魚を３枚に下ろした状態になりました。



中身が出てきてしまいました。
何とか元の様に組み立てましたが、読み込み禁止のスライドスイッチのパーツが余りにも小さいので紛失してしまいました。

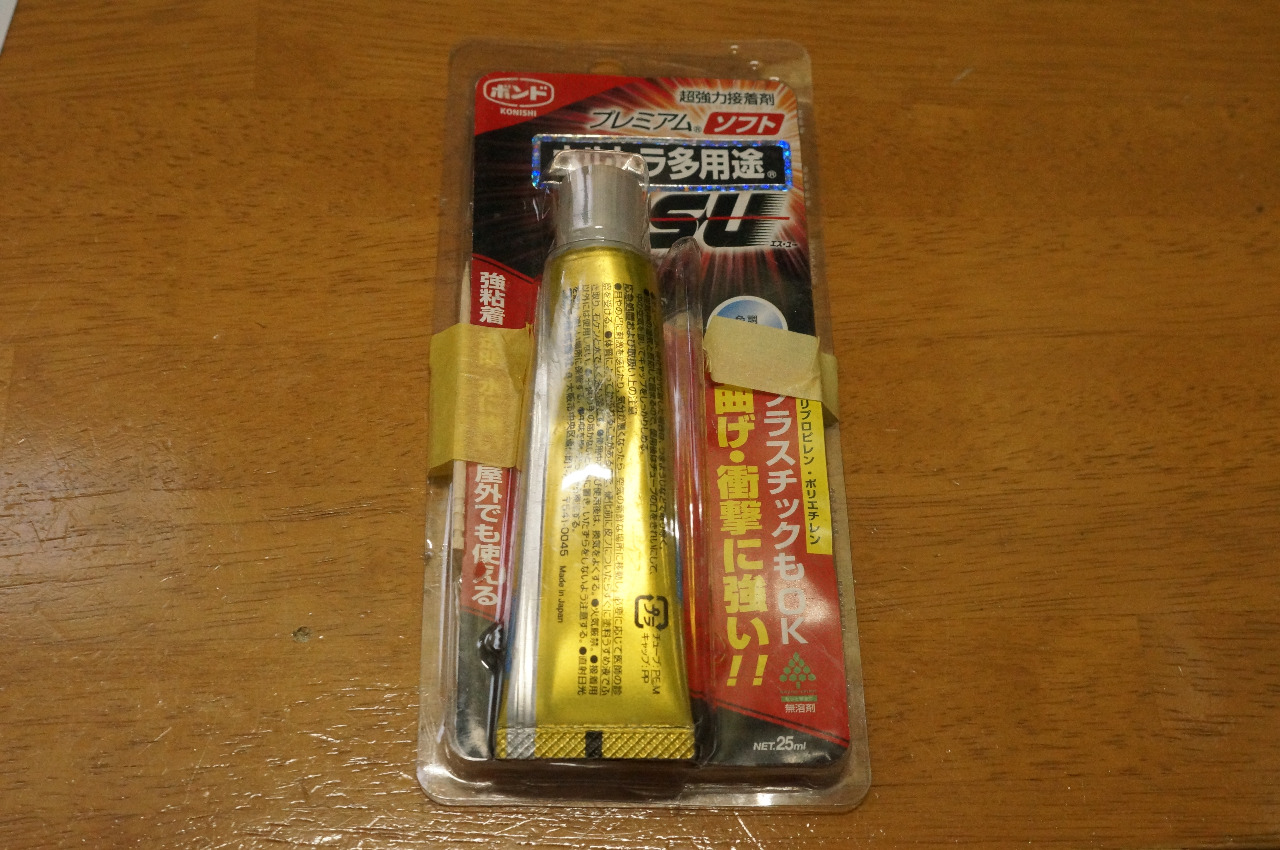

慎重に裏、表を張り合わせて見たところピッタリ合わせる事が出来そうなので、ウルトラ多用途接着剤を使用して貼りつけました。




接着剤を塗りこみ貼り合わせました。

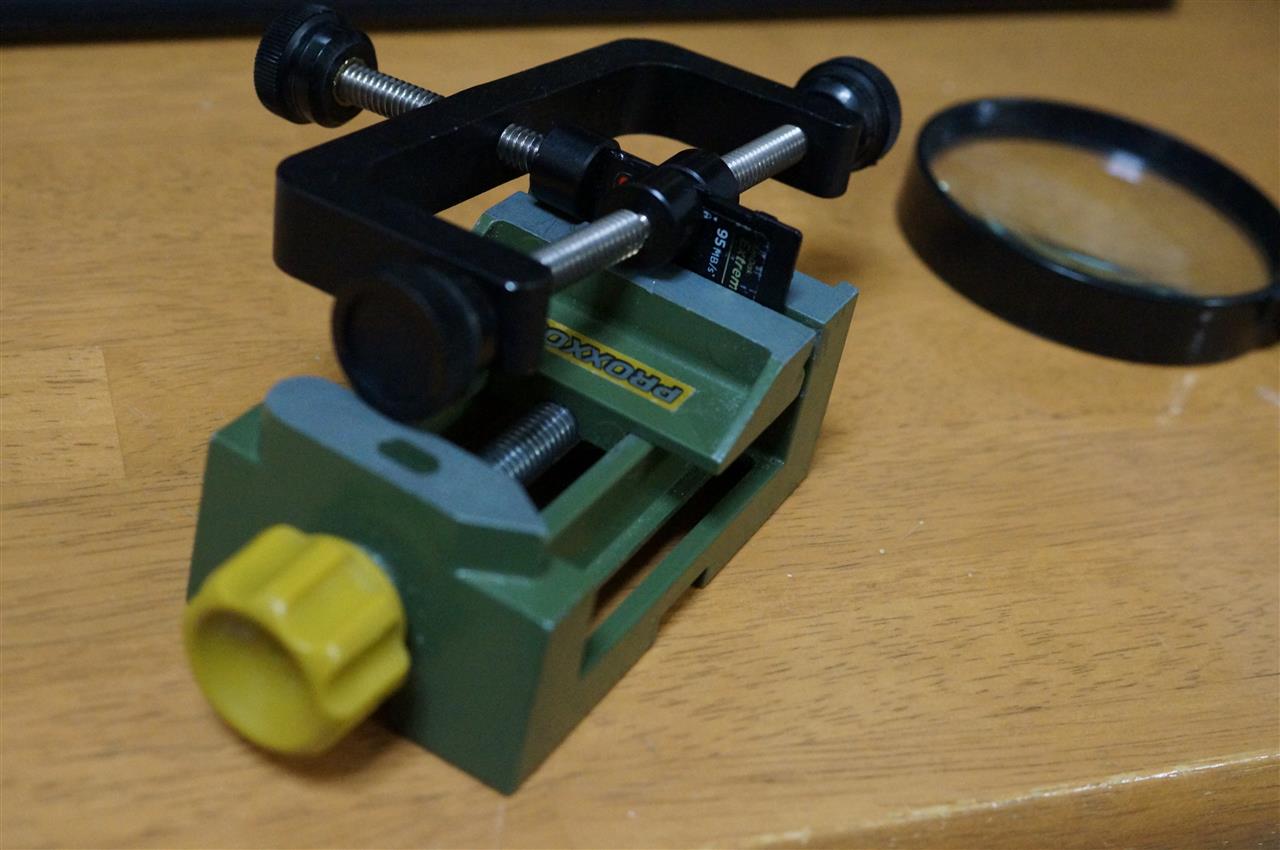

接着後確りと固定して見事復活しました。（見た目には）


接着完了。何とか見かけ上は元に戻りました。
が、残念ながら中身は読み出すことは出来ますが、書き込みがNGでした。

新たな書き込みが出来なくなりましたが、大事なメモリーの中身は読み出せたので最悪の事態は回避できました。
カメラに挿入してみたら、カードがありませんと表示されて一瞬真っ青に！！
やばい！中身がどうなるかと思ったのですが、最悪の事態は回避できました。
中身の読み出しは何とかできました。

書き込み禁止のパーツは小さいので紛失しないように組み上げれば復活可能かと思います。

頻繁にカメラから外してカードリーダーに抜き差ししていたので、ストレスになっていたかも知れません。
今後はケーブルでUSB経由の方法に切り替えます。

3月にCDの読み込みが不良となり修理をしたのですが今月になってまたまた読み込み不良となりました。

CDプレーヤーで読み込み不良となるのは大体ははサーボアンプのゲインとバイアス調整で何とかなるのですが、今回はどうしても読み込めません。
流石にここまで来るとピックアップの不良のようです。
ピックアップレンズを磨いても駄目です。内部にもうひとつレンズが有るのでそのレンズも磨いたのですが残念ながら回復しません。

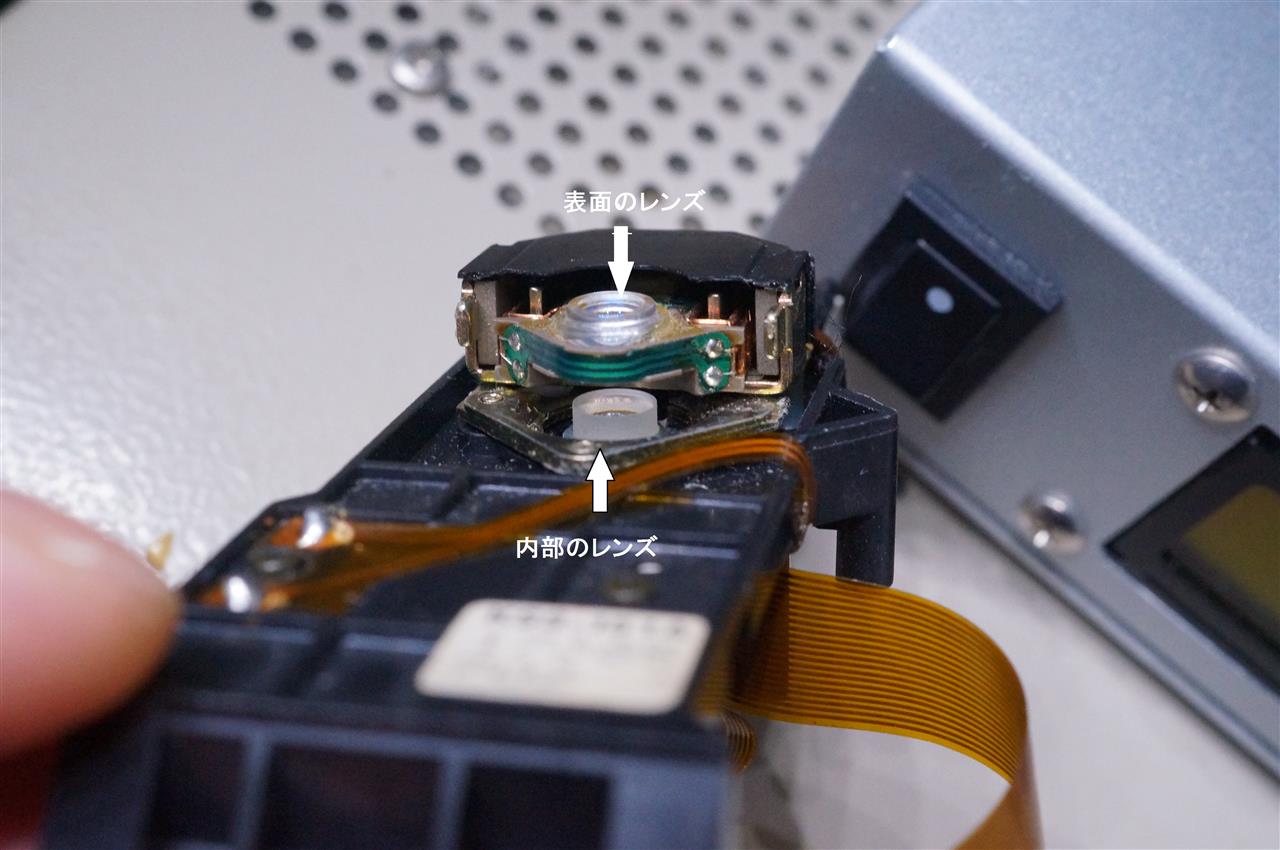

ピックアップには表面に見えるレンズと内部にもう一枚レンズが有ります。このレンズが汚れたかと思い清掃して見たのですがやはり、読み込みが出来雄ませんでした。
要するに劣化して出力が低下して十分な光量が出ていないようです。
上の写真では内部のレンズが見えますが、ケースを外す時うまく外せなくて一部破損させてしまいました。

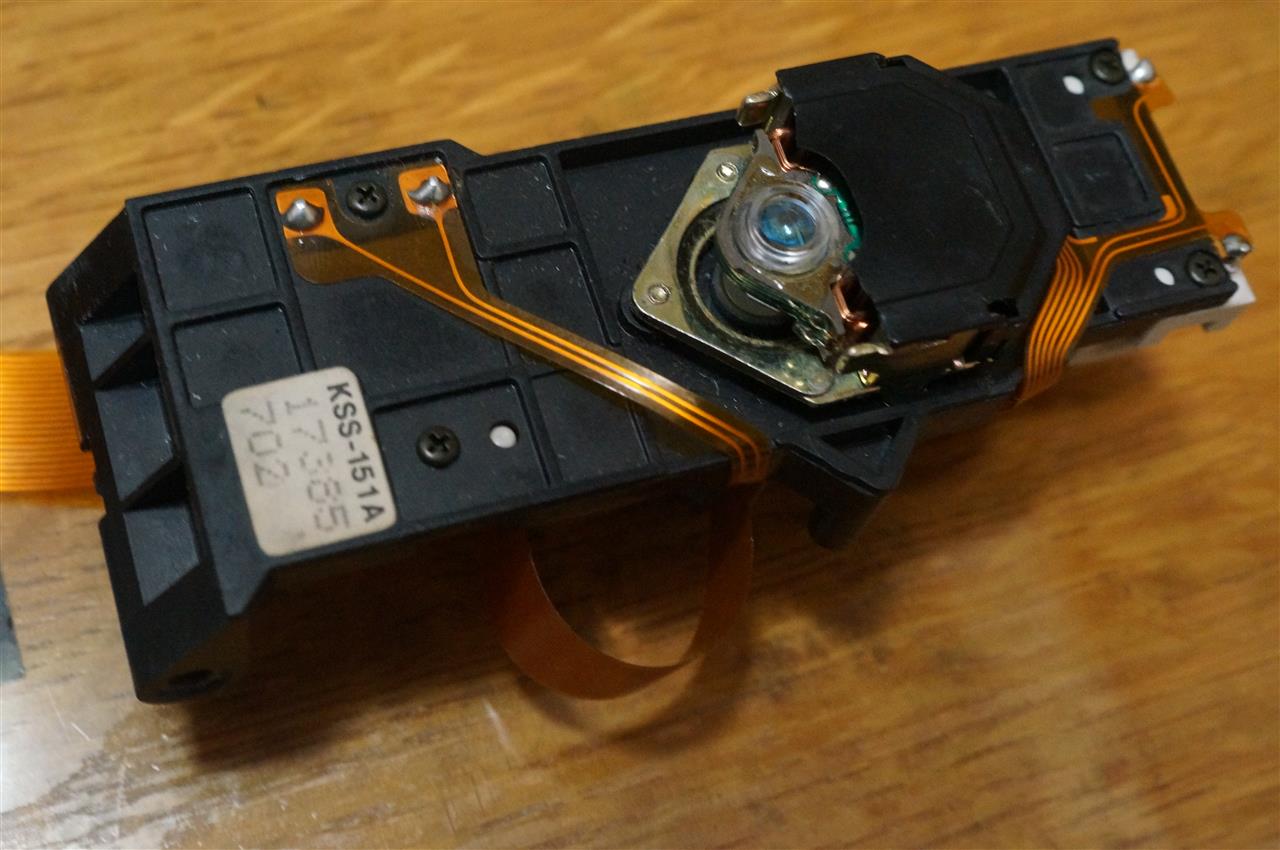

KSS-151A（ソニー製）という製品ですが既に廃版となっていて新品は入手できません。ヤフオクでジャンク品のプレーヤーを見つけてゲットしました。
デンオンの製品でDCD-1610が出品されていたのでこれをゲット。
ピックアップが同じものを使っていたので部品取りとしてゲットしました。
KSS-151Aピックアップを交換します。中古品になりますが駄目もとで交換します。

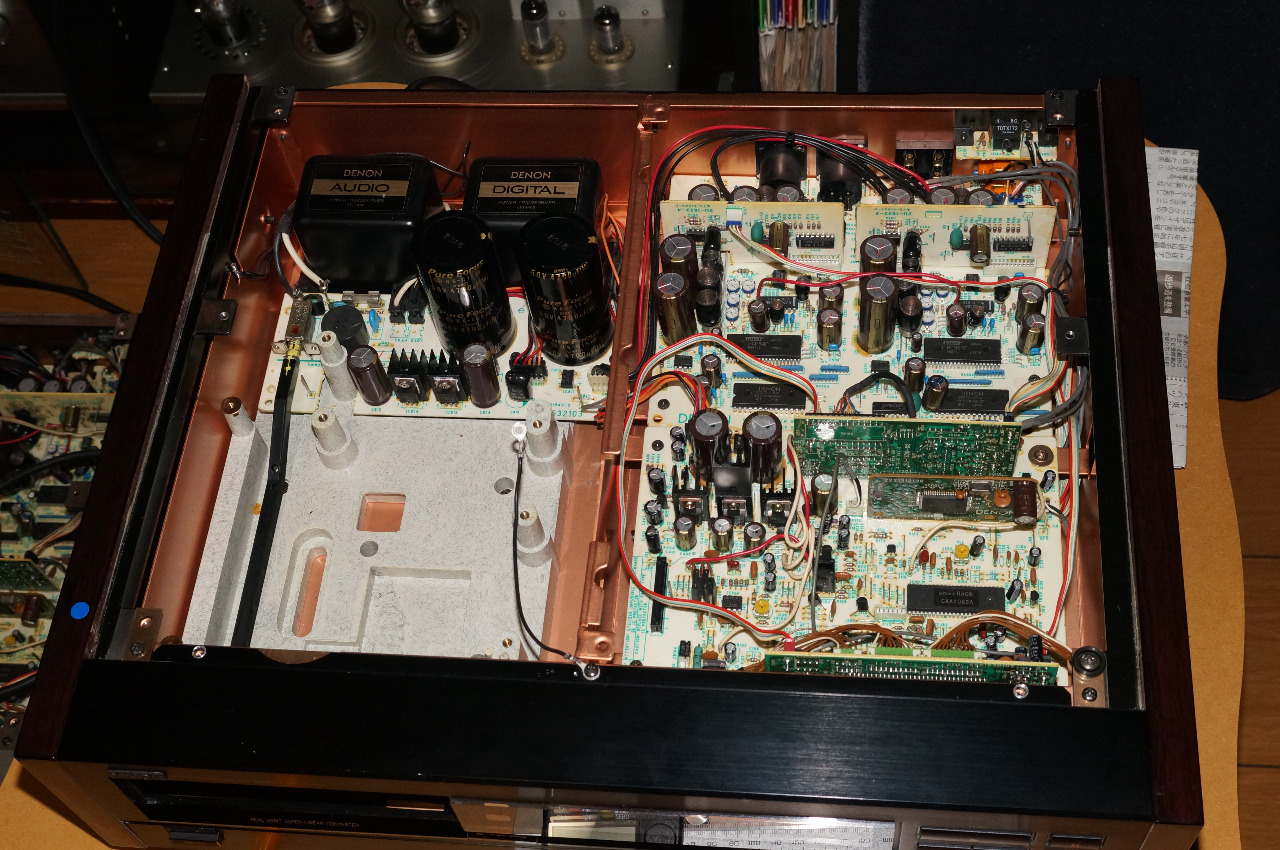

ピックアップ部分を一式取り外します。電源部とピックアップ部が中身の半分を占めています。

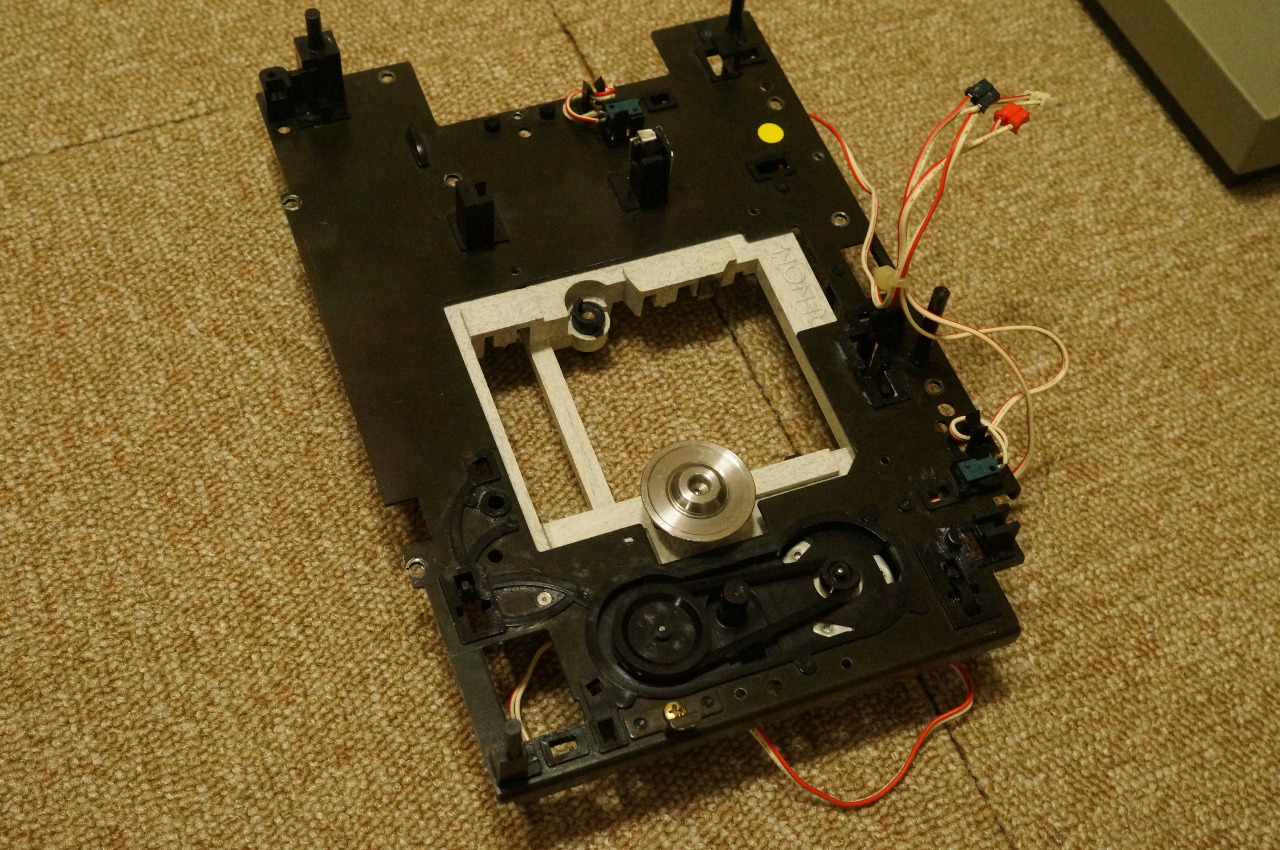

ピックアップとリニアモーター部を外しました。
下の部分はベルト駆動のトレイの出し入れの機構部です。その上にターンテーブルがあります。このターンテーブルはスピンドルモーターの軸に直結となっています。

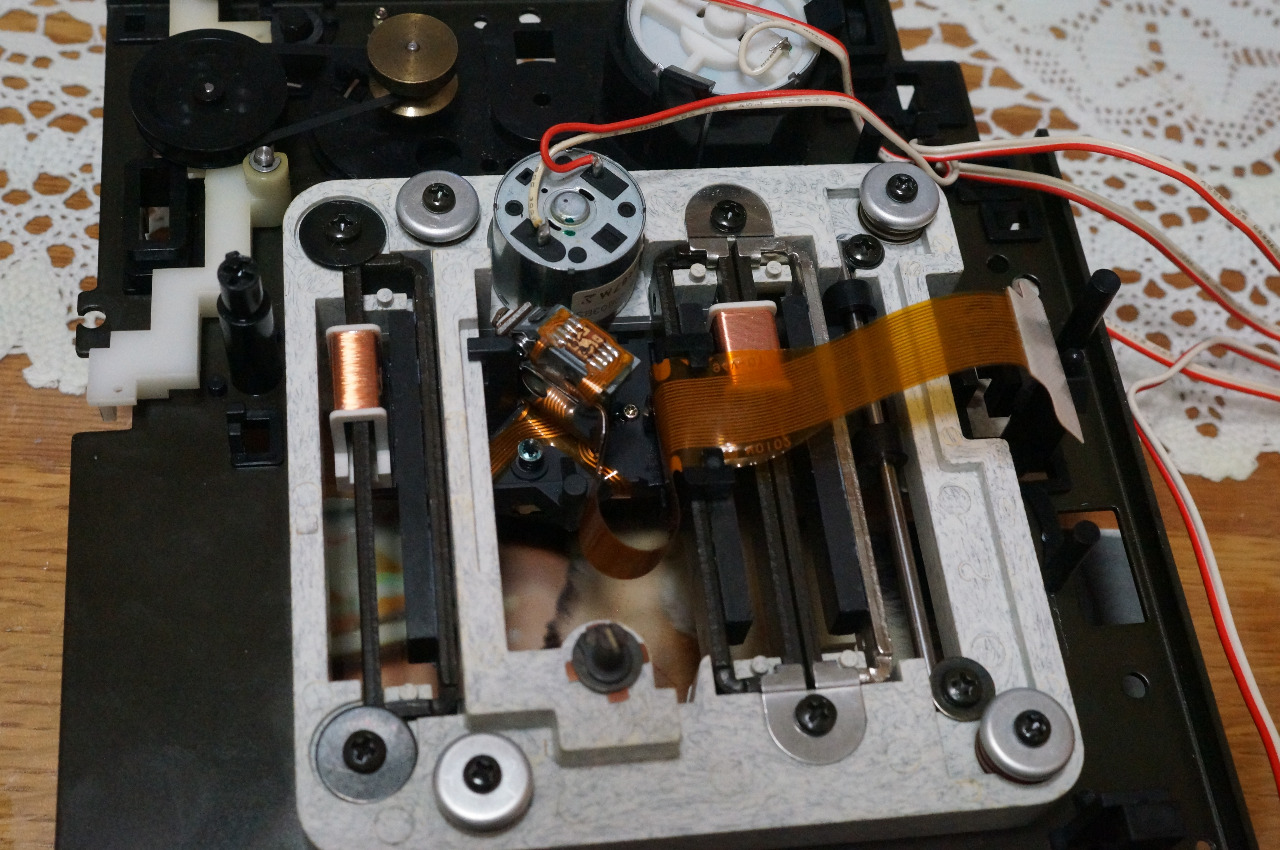

ＤＣＤ-1610のピックアップとリニアモーター部です。
スピンドルモーターは安価なＤＣモーターが使われています。

この部分をそっくり入れ替えます。

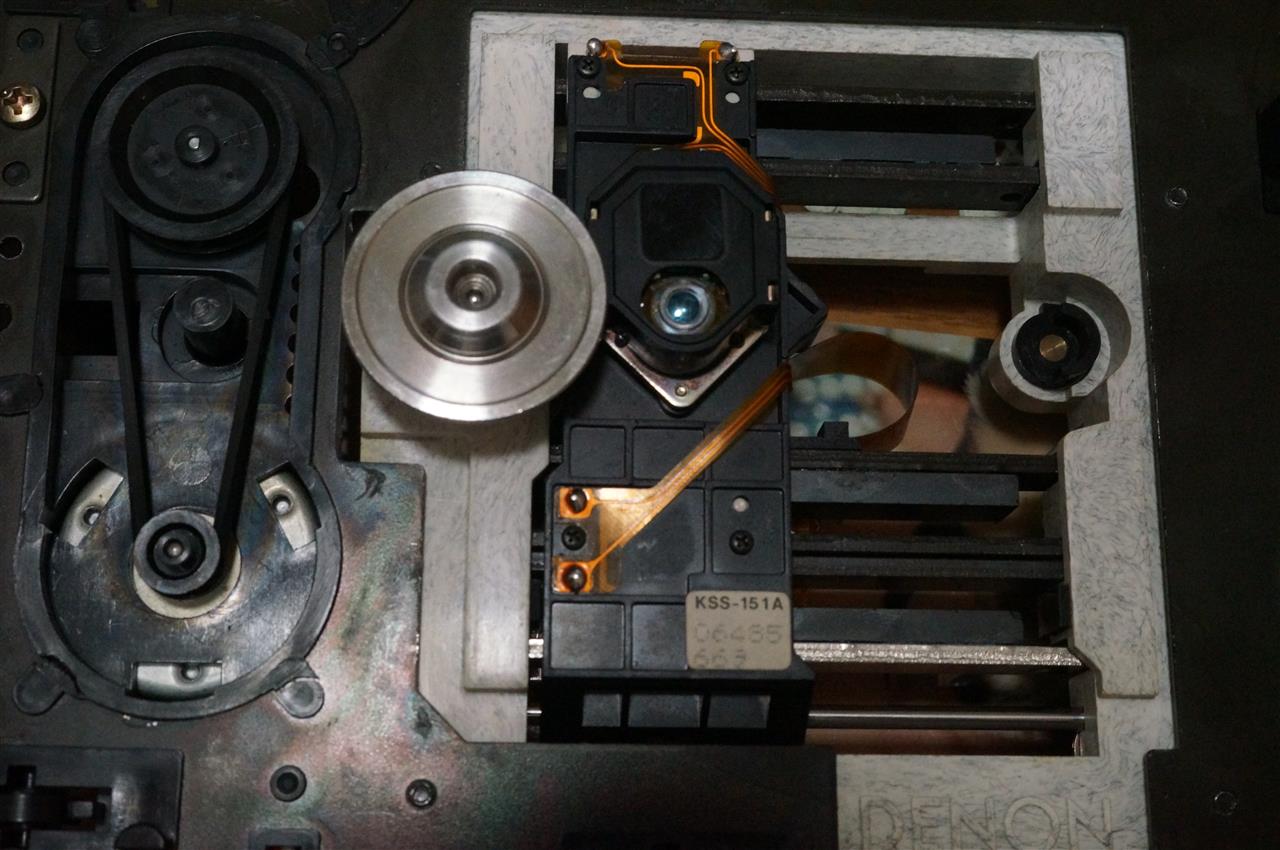

交換完了です。　06485663のピックアップに交換です。
ピックアップを組み立てる時は注意が必要です。うっかり私も適当に組み立てて失敗しました。なんと全くピックアップが動かないのです。全くデータを取り込めないのです。これはピックアップが壊れている？と一瞬思いました。

よくよく考えて見るとディスクの内周から外周までデータを読みこむためにはピックアップが中心から外周に向かって移動しなければならない訳です。

何と初歩的なミスをやってしまったかと思うと自分のマヌケさに思わず苦笑です・・・・・・！

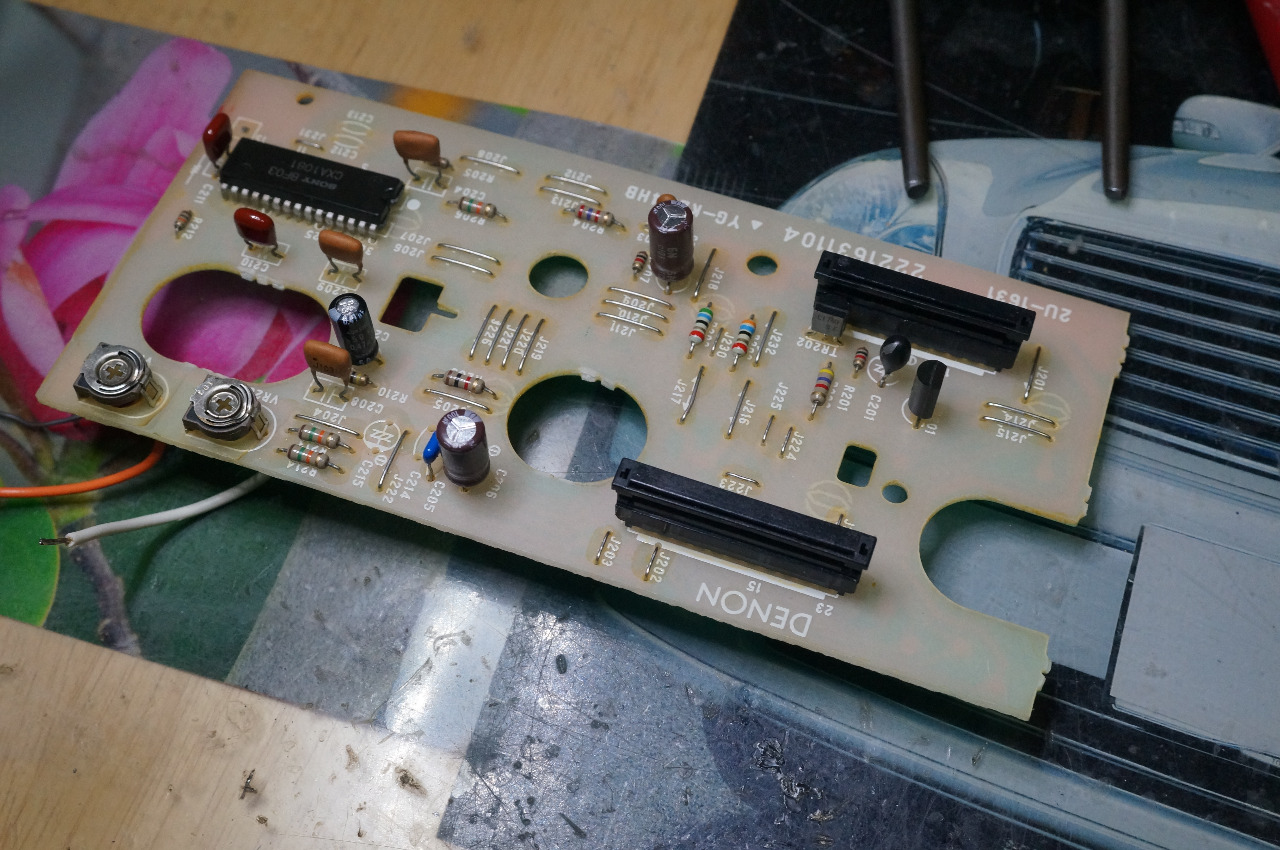

サーボアンプの基板です。ゲインとバイアスを調整するボリュームが2個付いています。


気を取り直して磁石の向きを揃えてやっと完成です。

これで完成と思いスイッチオンしたのですが、ゲイン、バイアスを調整して読み込みは出来るのですがキュルキュルという異音がまた発生です。読み込みはきちんと出来るのに何処で擦れているのかなかな特定が出来ません。
やっと気が付きました。スピンドルモーターの軸受け部にグリスを追加してのですが、製品には黒いグリスが付着していました。今回分解時にはシリコングリスを使ったのです。一寸信じられない事ですが、グリスが違う？？。

試しにモリブデングリスに換えました。何と異音が消えました。驚くほど静かにディスクが回転します、これは本当にビックです。
もともと製品にはモリブデングリスが使われていたのです。何処がそんなに違うのか？よく分かりません・・・・・・。

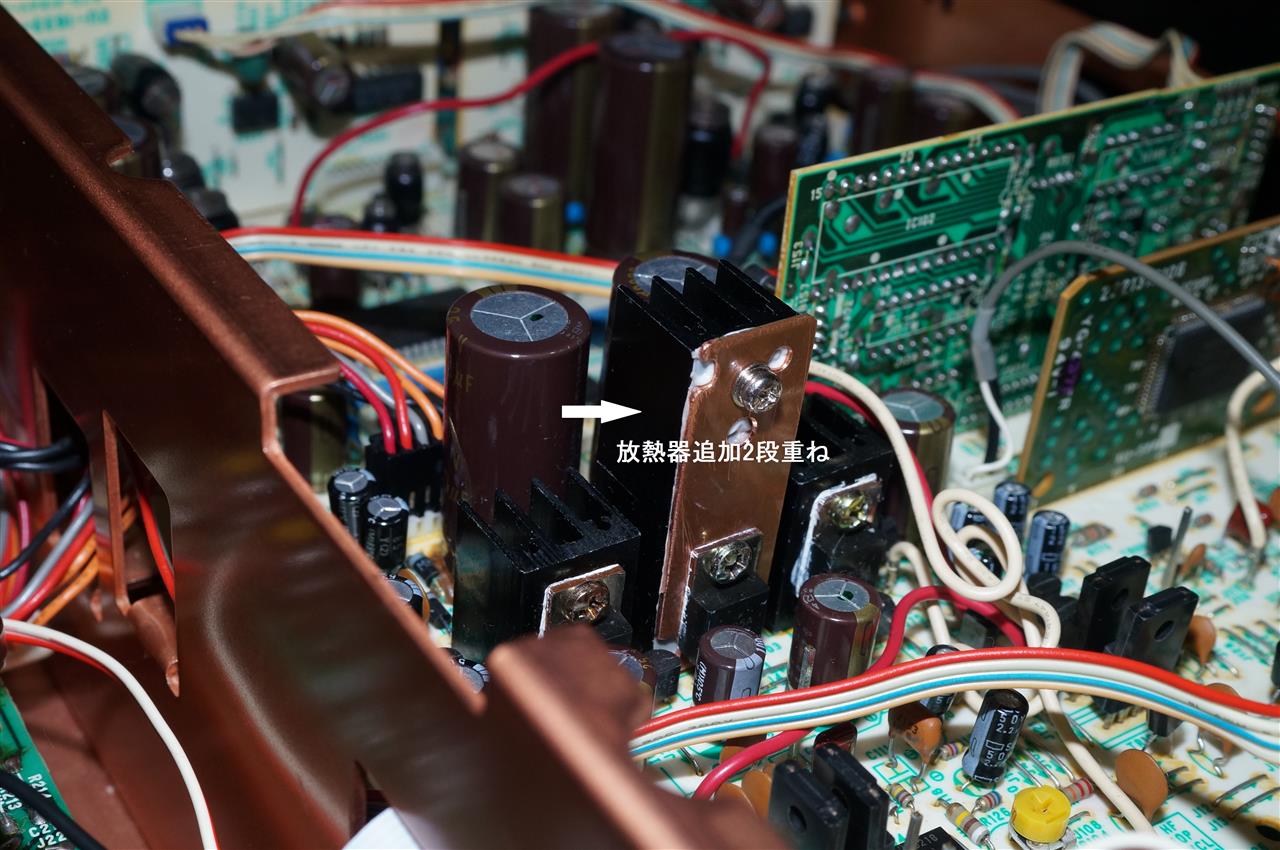

異常に熱い3端子レギュレーターがあり放熱器を2段重ねて追加しました。
手で触れる位になりました。熱設計が拙いですね。往々にして民生品の商品にはこうした熱設計がまかり通っています。逆に言うと非常に上手い設計かも知れません。ギリギリの原価で製造しているかも知れません。
しかし性能上の観点からは良くありません。周りの部品、特に電解コンデンサーは一番熱に弱いですし、熱でパターンの半田付けにクラックが入ったりします。

また、キュルキュルという異音は退治したのですが、ディスクによっては擦っているガサガサと言う異音が出るものがあります。
原因はピックアップが付いているベースの取り付けビスのブッシュに問題が有りました。




取り付けビスには振動対策でスプリングが使われています。4箇所のうち2箇所のゴム製ブッシュが硬化してバラバラになっていました。

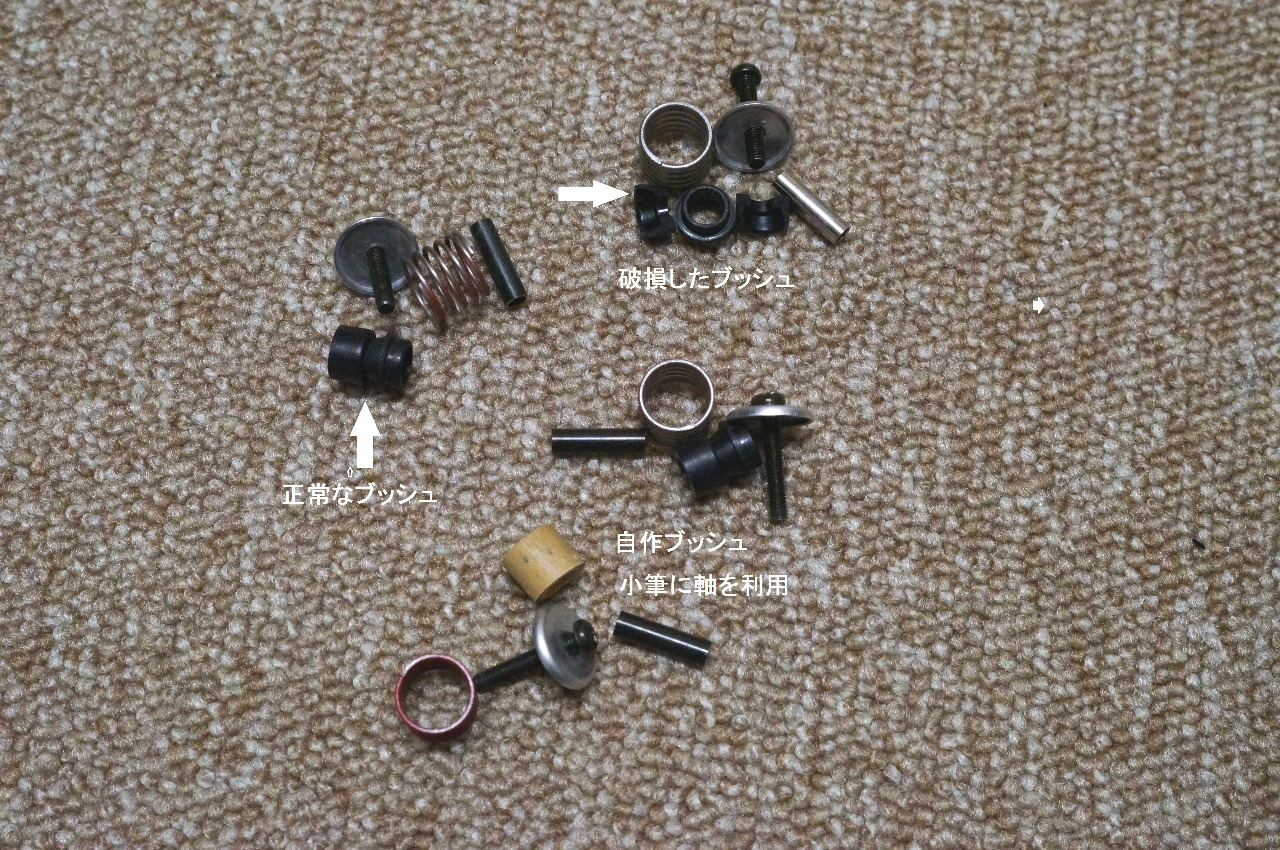

ゴム製のブッシュに寸法を合わせて小筆の軸をカットして自作しました。
何とか自作品で上手くいったと思っていたのですが、自作品に微妙な寸法のバラツキがありました。スピンドルモーター軸に直結したターンテーブルが僅かに傾いていました。再度自作品の寸法をノギスで確認しながら微調整をしました。

やっと異音が出なくなりました。
ゴムのブッシュは経年変化で硬化し、脆くなり弾力が無くなってばらばらに崩れれていました。


異音対策の序に熱対策も出てきてなかなか大変でしたが、でもま～静かに回転しているのでこれで良しとします。異音解決です。序に熱対策も！
