前回でほぼ完成状態まで進んだアクセルペダル流用加工、塗装を済ませて完成です♪



ほとんど目立たない部分なので、お洒落な？R32スカイライン純正色のガンメタで塗ってみました♪
ついでに？溶接で延長したシャフトですが、折れる事なんて絶対あり得ないくらいバッチリなんですが、、、



ここもまた見えなくなる部分ですので、ちょっとした遊び心で補強リブを入れてみました〜
全くもって無意味な補強ですが、レーシーな見た目に自己満足です、、、笑
純正ノーマルを基本としたシンプルな車弄りがモットーな自分にとって、見えなくなる部分でしかアレンジを加えられませんので、、、笑

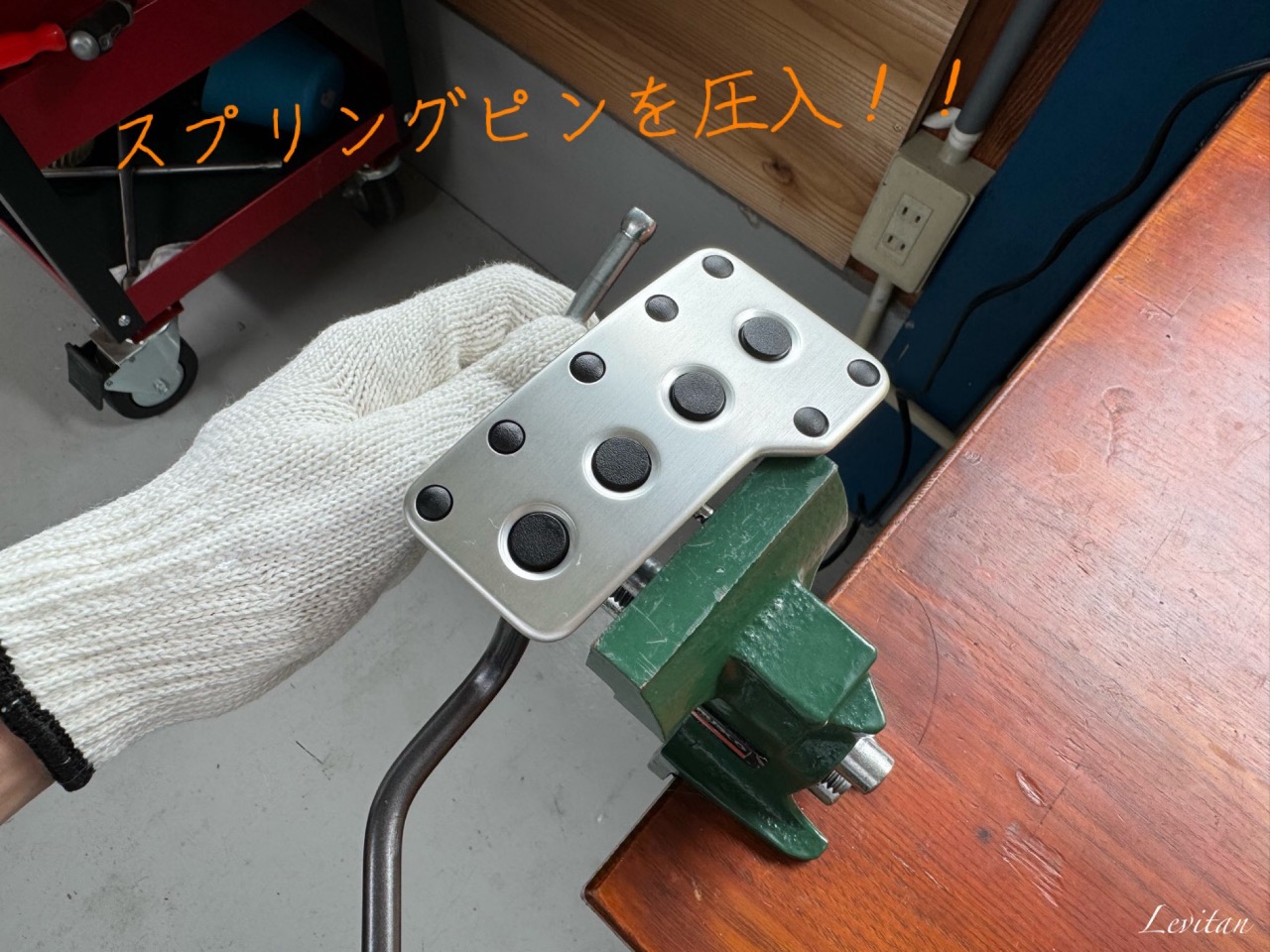

バイスを使ってスプリングピンを圧入〜

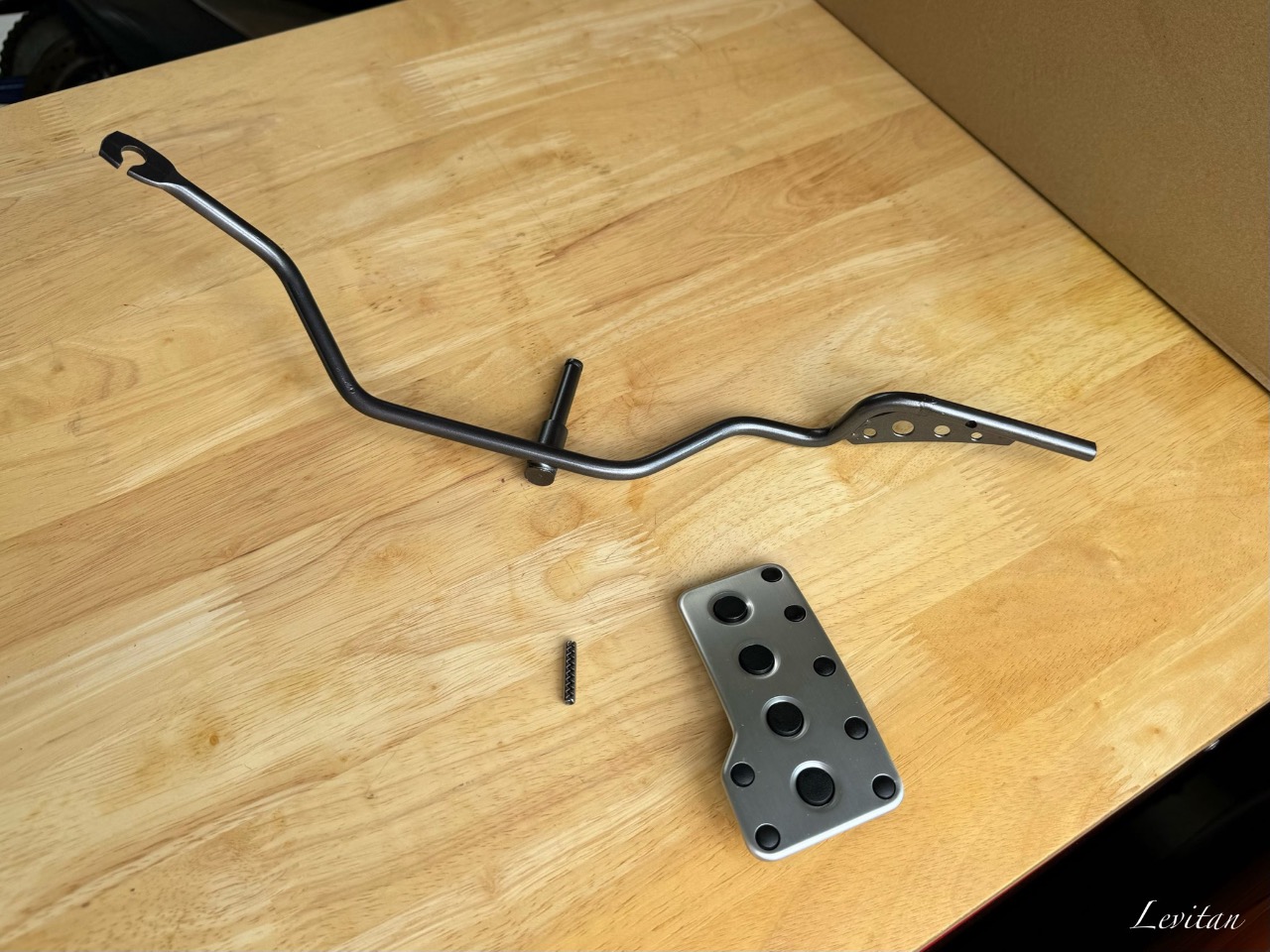

無事に流用加工が完了しました♪

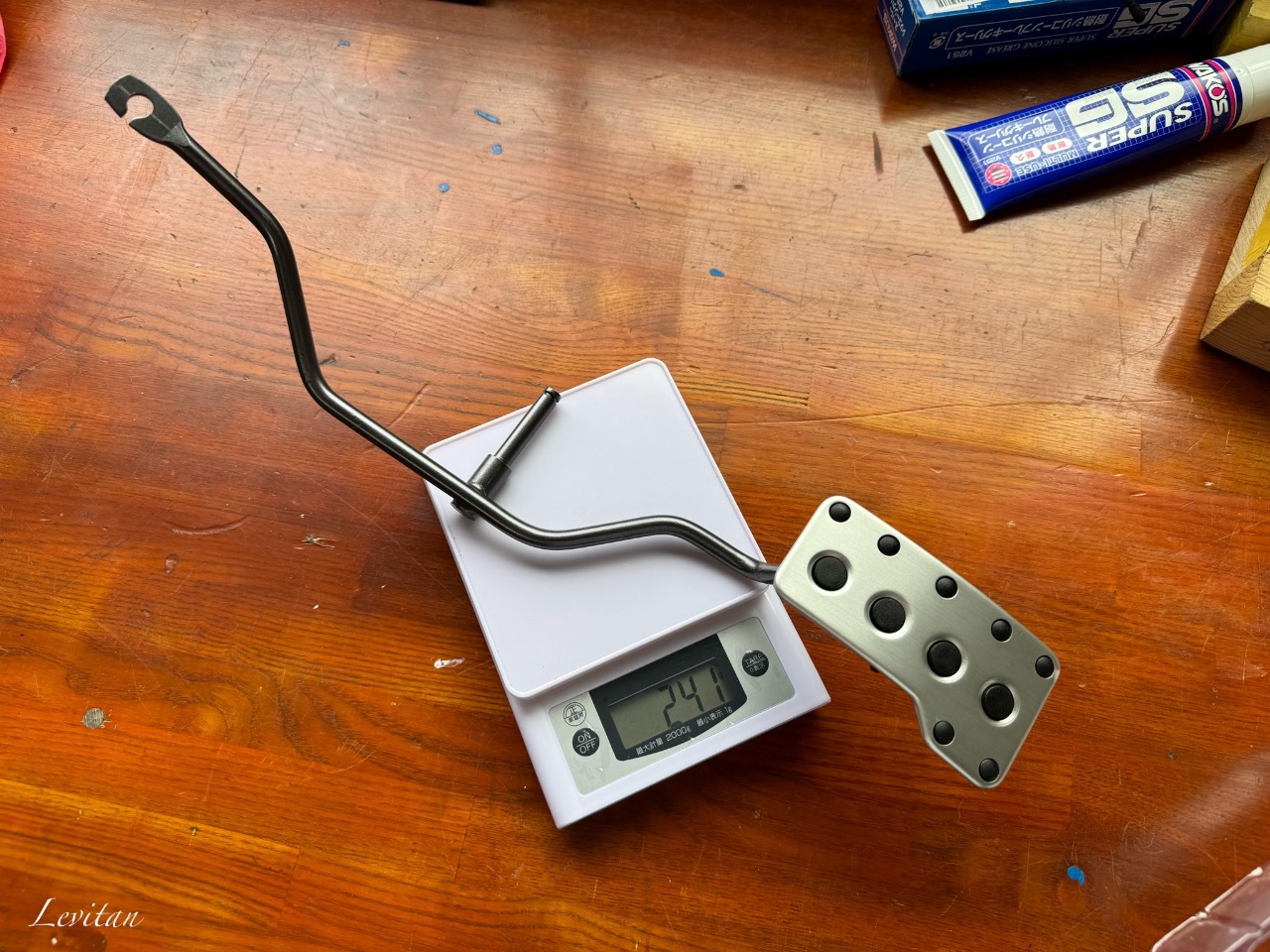

肝心の完成写真を撮り忘れたのでコレしかありませんが、先ほどの無意味な補強リブのせいで重量増となっては本末転倒ですので、重量比較
流用加工品が「241g」



純正が「243g」
計算していたので大丈夫なんですが、ギリギリ重量増は避ける事が出来ました、、、笑



チラ見えな補強リブが良い感じです♪
組み付けてしまえばチラ見えもなにも見えませんけどね

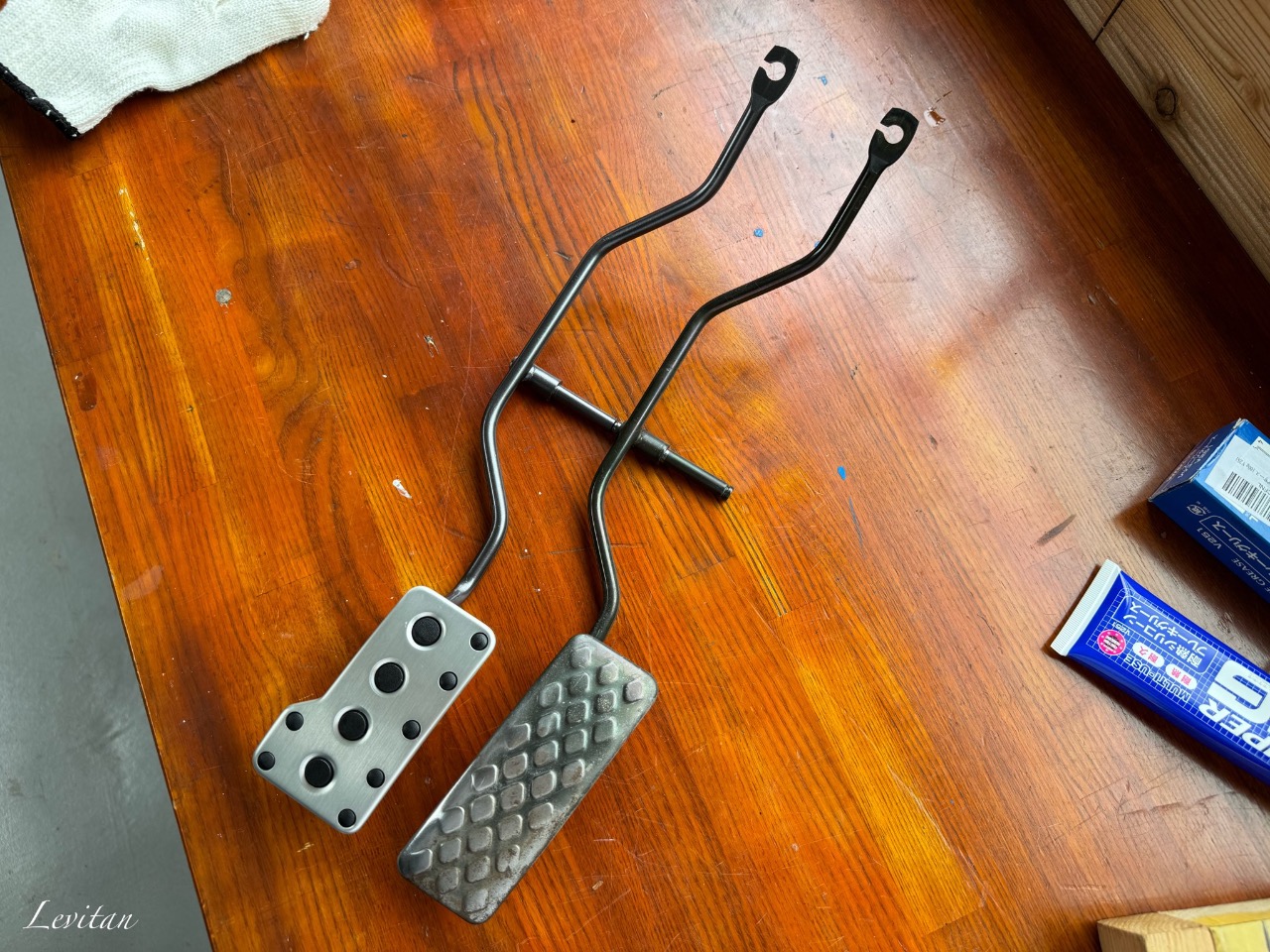

純正ペダルと比較、位置関係はバッチリでしょう＾＾

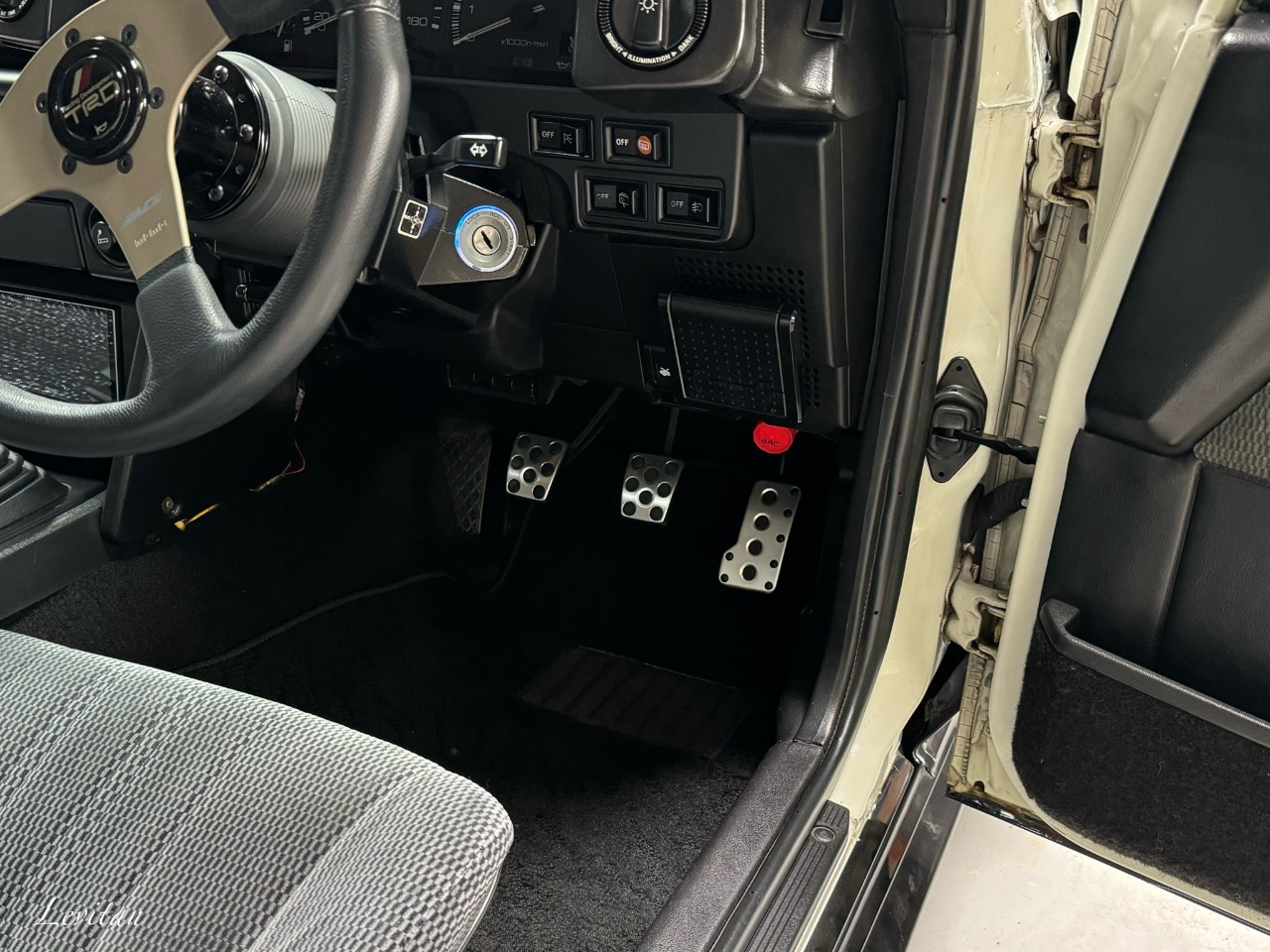

ブレーキ、クラッチペダルも同時にサクッと組み付けて無事完了♪
狙い通りカチッとしたペダルタッチになって良い感じ、アクセルペダルのおかげでヒール&トゥもやすくなったように思います＾＾
これでGW恒例の高雄おいでやすmeetに間に合いました、天気も良さそうですので参加される皆さん、よろしくお願いします＾＾


※掲載されている内容、写真の無断転載はご遠慮ください。
※Photograph reprint is prohibited

もっぱら純正ノーマルが好きな自分にとって、社外品や流用品の導入には自分なりの変なこだわりがありまして



これが現状のノーマルのペダル周り
見た目だけの話しであればもちろんノーマル一択なんですが、操作性について最近思うことがあってモノは試しって事で導入してみる事にしました↓

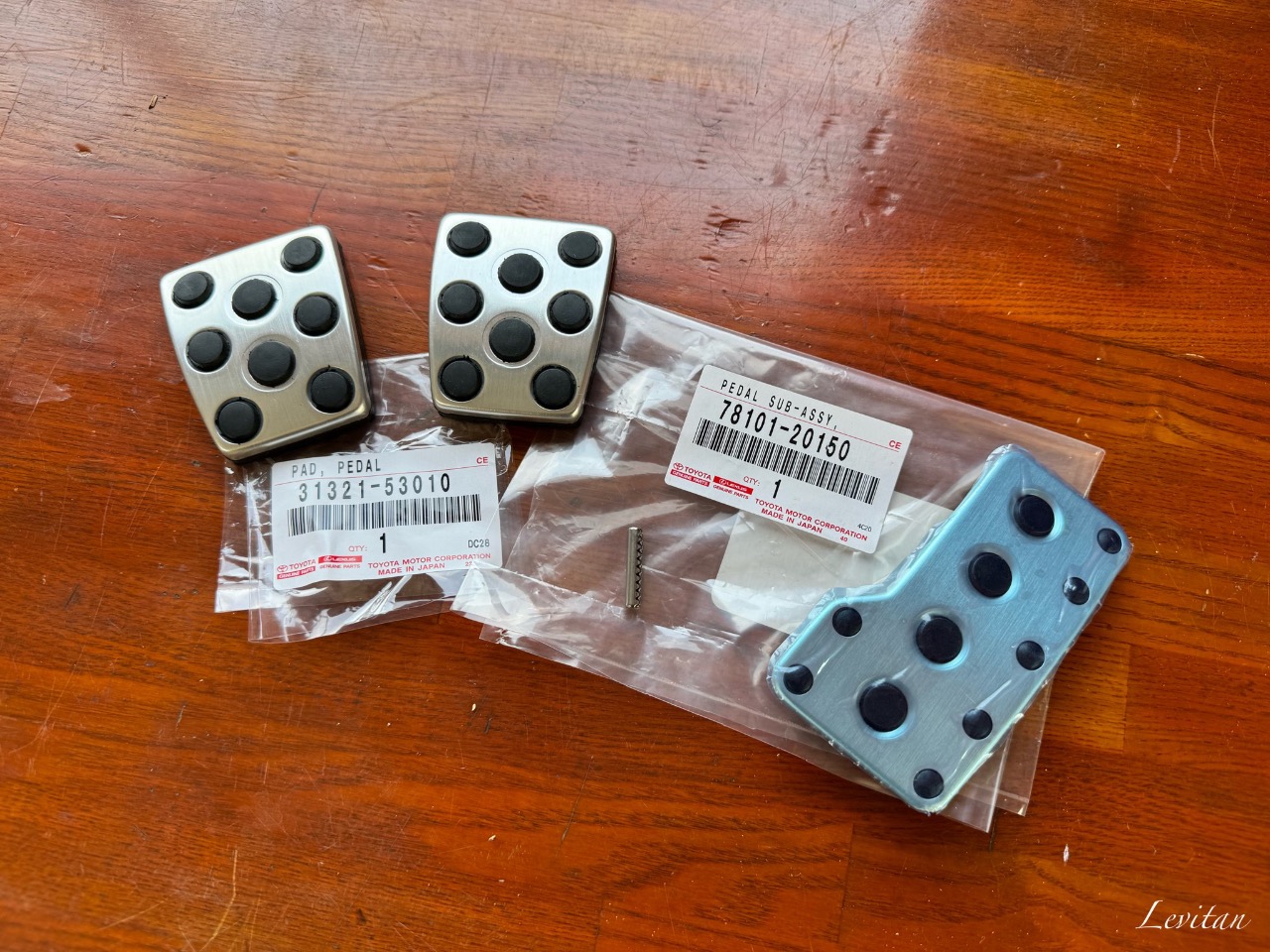

AE86界隈では定番となった？トヨタ純正流用アルテッツァ用のアクセルペダル&ブレーキ、クラッチペダルです＾＾
特にアクセルペダル流用に関しては第一人者の某方をリスペクトさせて頂きました＾＾

この流用するアクセルペダルは見ての通りペダルの左下が出っ張った形状になっておりヒール&トゥ時の右足の角度が楽になる代物です
フルブレーキングを必要としない街乗りにおいても、程良いブレーキング踏力を維持したまま程良いブリッピングを行うには右足の振り幅は少ない方がより繊細なペダルワークが可能と考えました
ついでにクラッチペダルについては、靴底を介して伝わってくるゴムのグリップ感と言うか、弾力？がカチッとしたタッチに変わってくれる事も期待して、今回の導入に至ったワケです＾＾
なんと言ってもトヨタ純正流用と言う点が決め手ですね♪

ブレーキ、クラッチペダルは交換するだけなので割愛、お楽しみのアクセルペダルの流用加工に着手します♪



まずはドナーとなるアクセルペダルを入手♪
バネ形状が違うだけですが、ここもこだわってちゃんと後期型用をチョイスしました＾＾

手順として、まずAE86のアクセルペダルからペダル部分を取り外し、シャフトを延長加工、流用ペダル取り付け用のスプリングピンの穴を開けるワケですが、取り付けてしまえば気にならないミリ単位のズレも気になって仕方ない性格ですので、、、

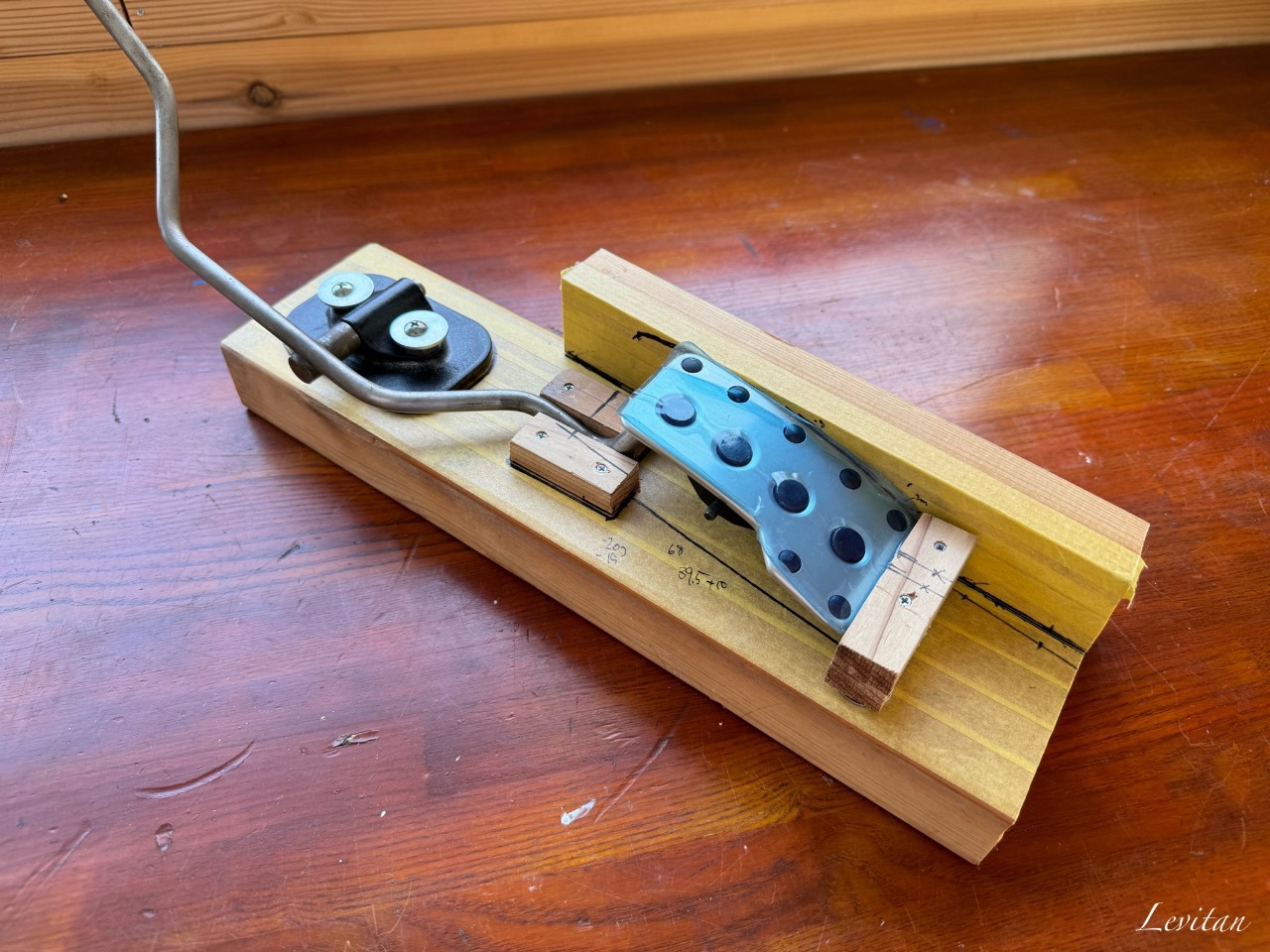

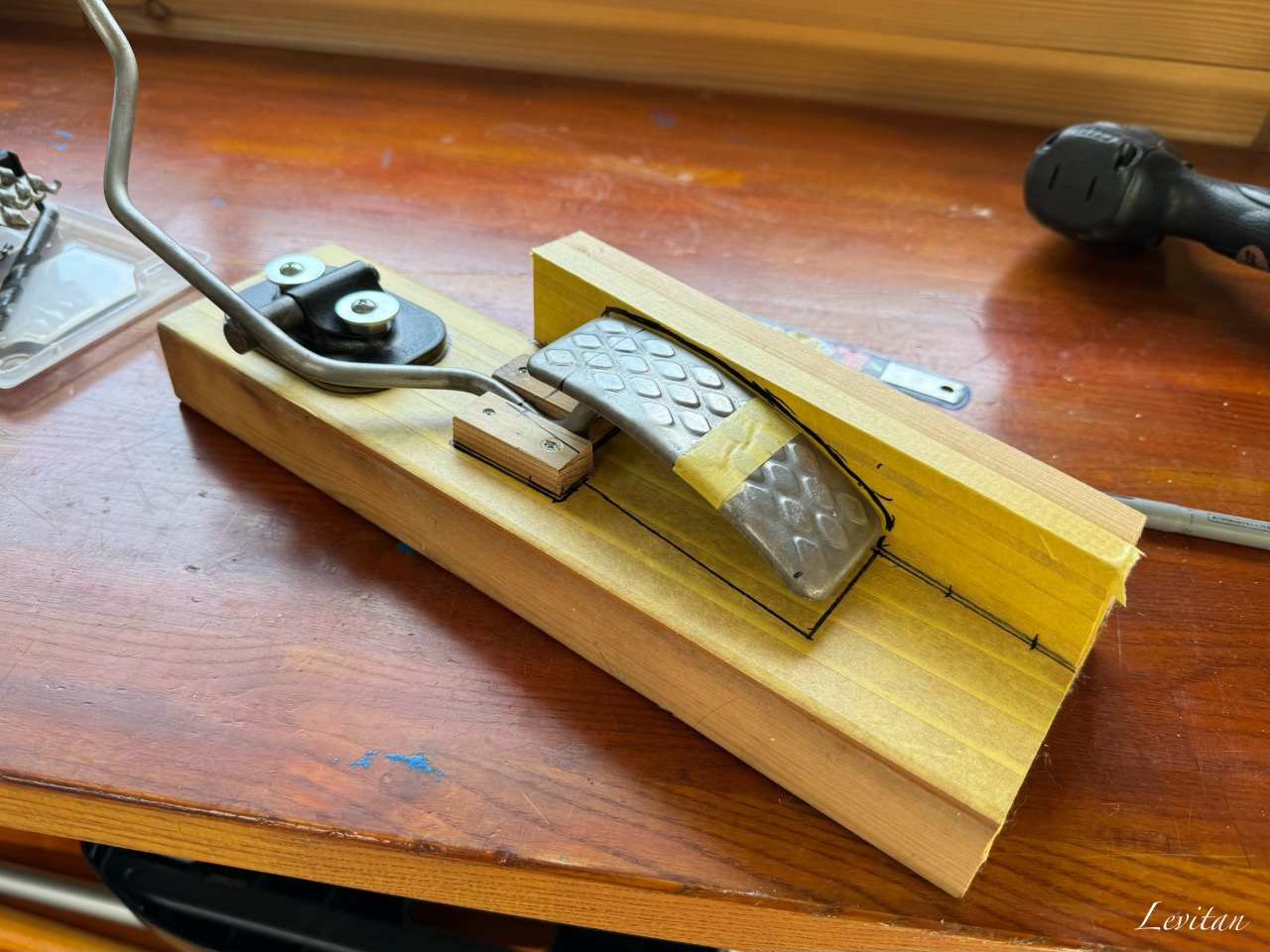

その辺に転がってた廃材を活用してこんな風に簡易治具を作ってみました♪
この治具に従って加工を進めれば純正と同じ寸法に仕上がるというワケです＾＾



不要になるAE86のペダルですが、一応傷付けずに綺麗に剥がす事が出来たので保管しておきます♪
その気になればコレも加工して流用ペダルと同じスプリングピン仕様にして互換性を持たせる事も可能ですね＾＾



サクッと？シャフト延長分を溶接して穴開け、角度を間違えるとペダルがあらぬ方向に向いてしまうので色々工夫&穴開け専用工具まで作って加工しました♪
溶接跡の見栄えはアレですが、しっかり開先も取ったので強度はバッチリです＾＾

溶接が不要なアダプターをワンオフ設計しようとも思いましたが、設計する時間を考えれば現物合わせで加工した方が早かったので今回は見送りました



仮合わせしてみてペダル角度を微調整します＾＾
アクセルペダルの高さですが、調整機構こそありませんが任意の高さに変更可能なので、その基準となるペダル取り付け角度は確実にノーマルと同じ状態にしておきます！
簡易治具のおかげで角度、位置がバッチリ決まって気分もスッキリです♪

後は塗装して取り付けるだけですが今回は時間切れ、次回に持ち越しです＾＾
