アマチュア無線　7MHz
移動用の試作アンテナ
1/2λ釣竿カーボンロッドM型ダイポール
不具合が発生。耐久性材質を考慮して
針金単線エレメントからIV撚線に交換
安定して使用出来るアンテナに改良。

7MHz試作1/2λ釣竿カーボンロッドM型ダイポールアンテナ

継足し延長エレメント単線0.9mmの針金銅線で約1年6ヶ月
使用してエアーチューブの中で断線。耐久性無しと判断。

SWRは6.8MHz～7.2MHzの間で広帯域1.0とベストマッチング
残念ですが、不具合の単線エレメントから撚線に交換です。

釣竿カーボンロッド先端に20㎝抱き合わせ針金銅線とIV線を
継ぎ足し片方長さが(釣竿6.2m＋延長エレメント4.96m)です。

ロッドの先端部分取付はエアーチューブとテーピングでした。


前回調整した同じ長さの物を2本用意
今回から交換エレメントは撚線のIV線で一対にしました。


５D２V同軸ケーブルの網線だけを利用

ロッドに給電用補助

袋状の網線はロッドにフィットします。はんだ付と導通確認

ロッドの先端は負荷が掛かる部分にダイソー物で利用

給電部にアルミテープ取付と先端にはクッションゴム取付

カーボンロッドフルサイズ使用時にしてみて各導通確認

エレメントを撚線に交換。設置・撤収の取り回しは不明?
使用してみてからエアーチューブの取付を判断
次回もSWR調整と動作確認です。　de JI3WBP

アマチュア無線　JI3WBP/3
JCC2702 兵庫県姫路市移動
7MHz 1/2λ釣竿カーボンロッド
M型ダイポールの試作アンテナ調整
課題を残して6.8MHz～7.2MHzの間で
SWRは広帯域1.0となりベストマッチング

7時10分　PK-27-14白浜西山公園・姫路市御旅山

本日はアンテナ調整とチューナーを使ってみたい

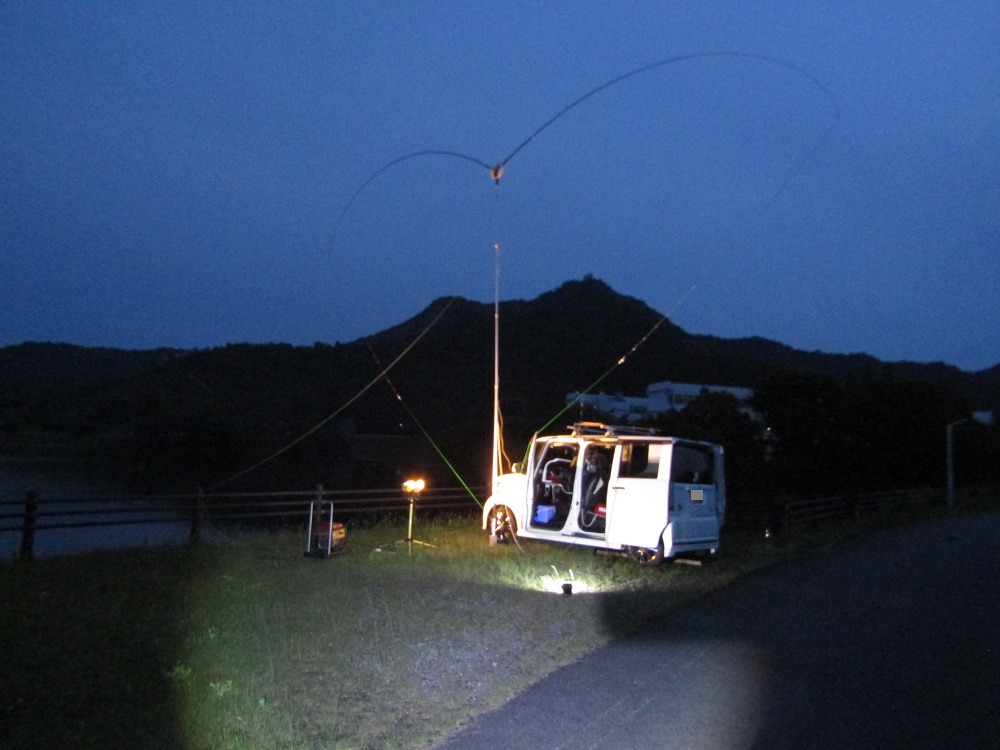

何時ものように組んでいく

ワニ口クリップにテーピング

立ち上げ前

6mの伸縮ポールは強風に弱い・最低3方向の支線ロープ必要


無調整で8.116MHzでSWR1.2でした7.070MHz付近は2.5

一応チューナーを入れて見てメーター上はSWR1.0まで調整可能

7.069MHz空き周波数でCQ出してみました。
JR5LVK　8:27　59/59　愛媛県松山市
JG3PDF/3　8:36　59/59　兵庫県神崎郡福崎町
各局さんからFBなレポート頂きました。TNX!

チューナー運用終えて持ち合わせのIV線７５㎝で

継足し試みましたがまだ足りない? 諦めた。

JN3SNMさんTELしたらJQ3MDEさんとニコイチ モービル
IV線は45分後に届けて貰う事でお願いして早い昼食

直ぐにお二人でIV線届けて貰った。TNX!

アレコレやっても7.376MHzで1.5これ以上動きません・


途方に暮れて・エアチューブ中の針金銅線を確認
垂直にしてみたらエレメントが落下しました。

降ろして処置

原因はエアチューブの中で断線していました。

単線の針金銅線は折れる。　

応急処置。

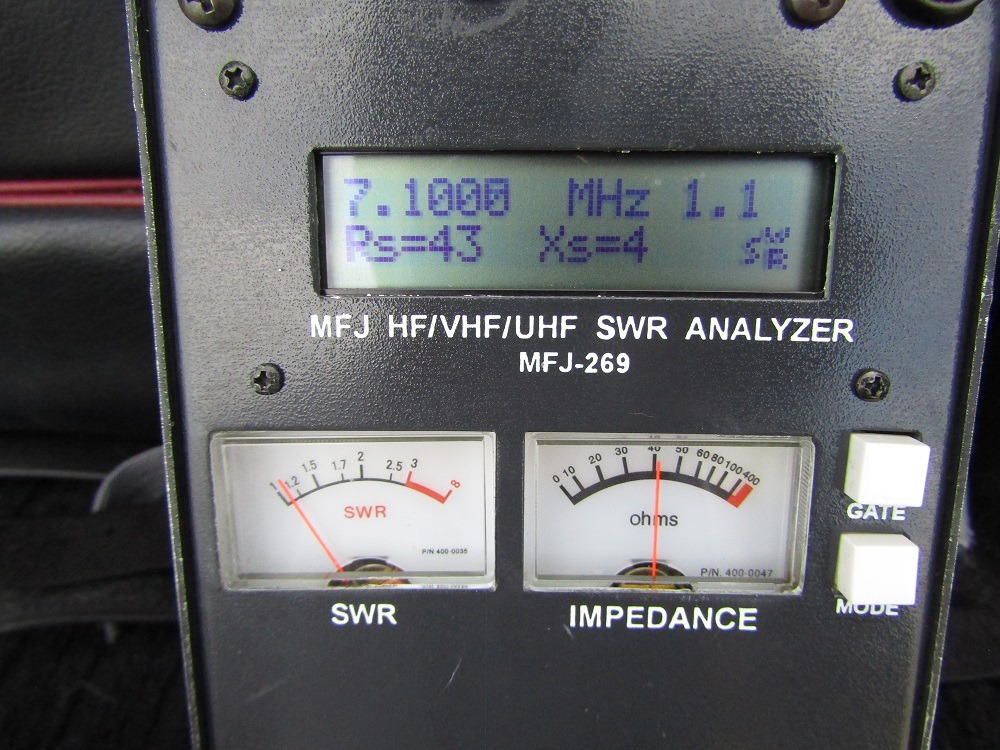

継足したIV線を全部外して2回上げ下ろし・調整完了

6.818MHz SWR 1.0

7.004MHz SWR 1.0

7.050MHz SWR 1.0

7.100MHz SWR 1.0

7.152MHz SWR 1.0

7.207MHz SWR 1.0

7.272MHz SWR 1.0
調整結果は完璧。SWR1.0広帯域でベストマッチングとなりました。

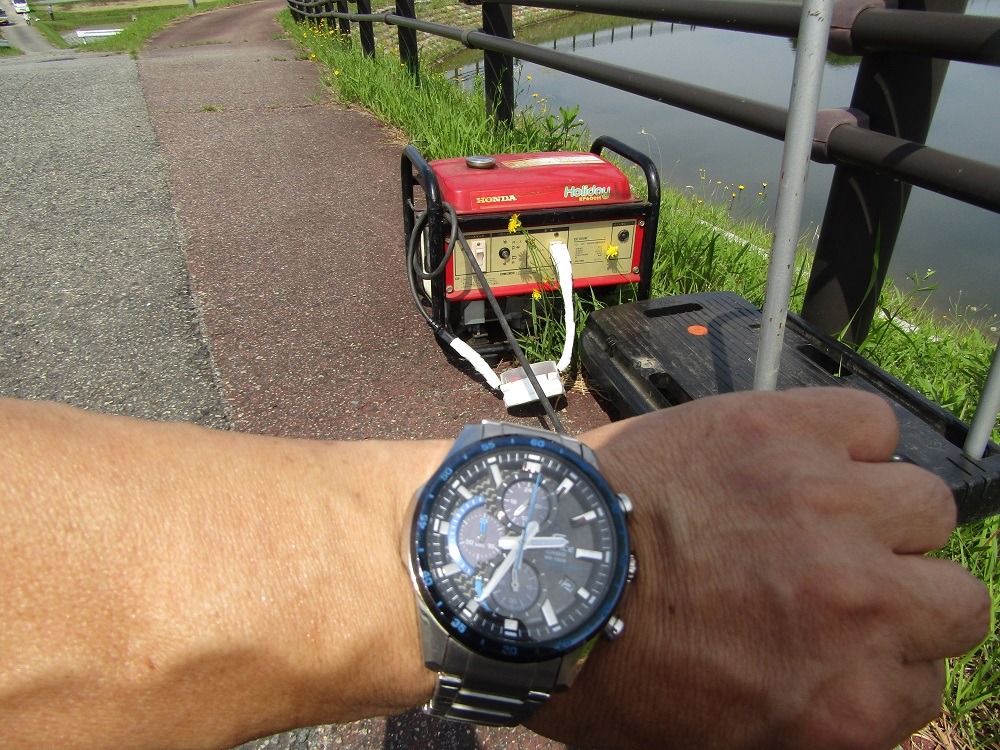

調整後、発電機スタート。

送電線の鉄塔が100m以内に二本有る真ん中に設置しています。
空SノイズはS1程度とてもクリアです。

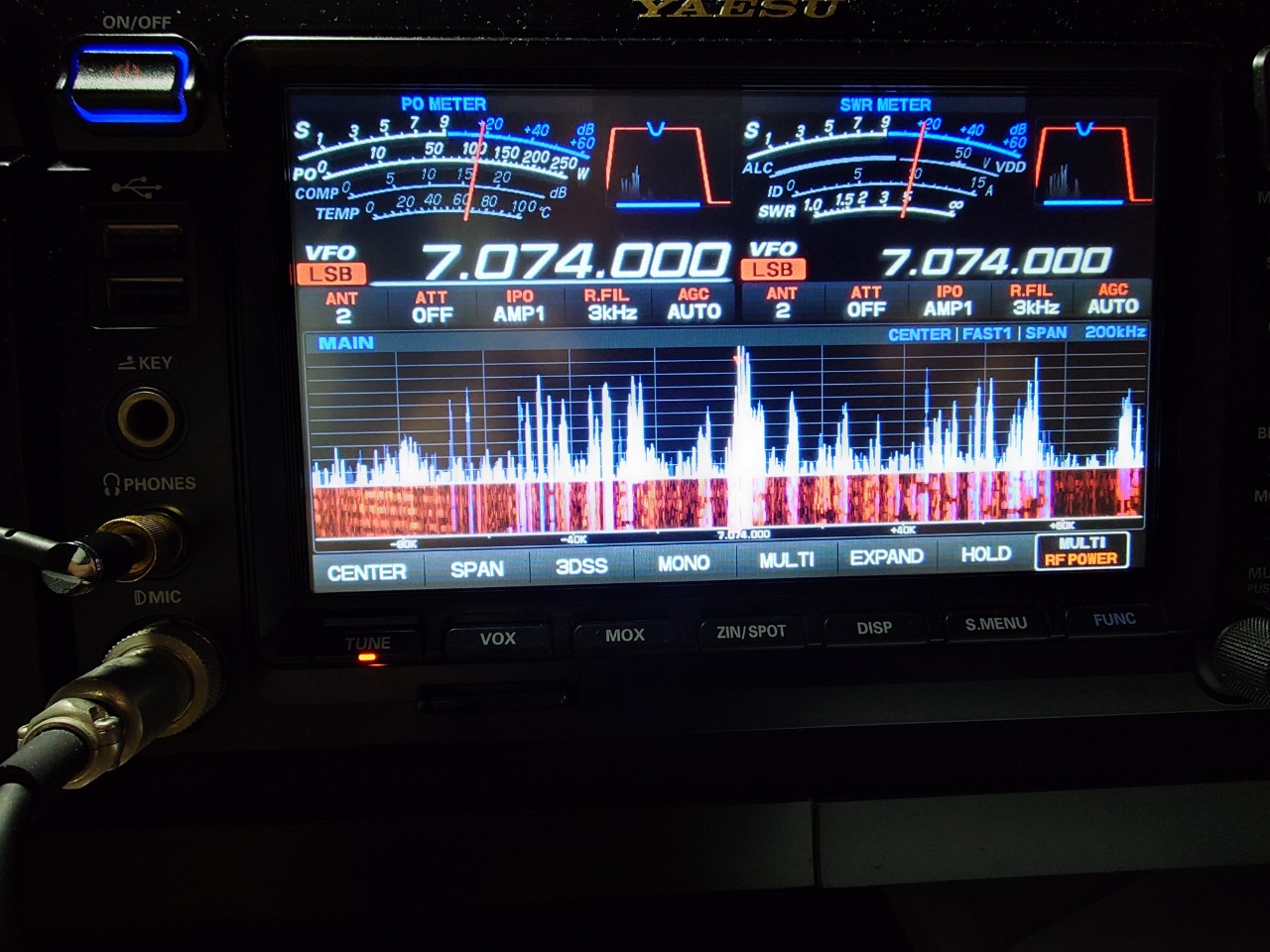

7.071MHz 空き周波数でチューナー不要CQ出してみました。

JH4QJP　13:35　59/59　岡山県真庭市
JI4UMT 13:42　59/59　岡山市南区
JO3FRX 13:50　59/59　滋賀県甲賀市
JA3QQR 13:56　59/59　 兵庫県赤穂市
JA3GIN 14:11　59/59　 兵庫県姫路市
JA3SKP 14:14 59/59　和歌山県日高郡印南町

以上、
各局と交信頂きました。TNX! これでテスト運用終了しました。

単線は何時かは切れる。今度からエレメントは撚線に変更です。

片付け終わり・

丁度、JK3QBU OMさん寄って頂きました。

使わないIV線を頂きまして・思わぬ撚線が最短でした。
こんな事あります? 　OMさんに感謝!　ありがとうございました。

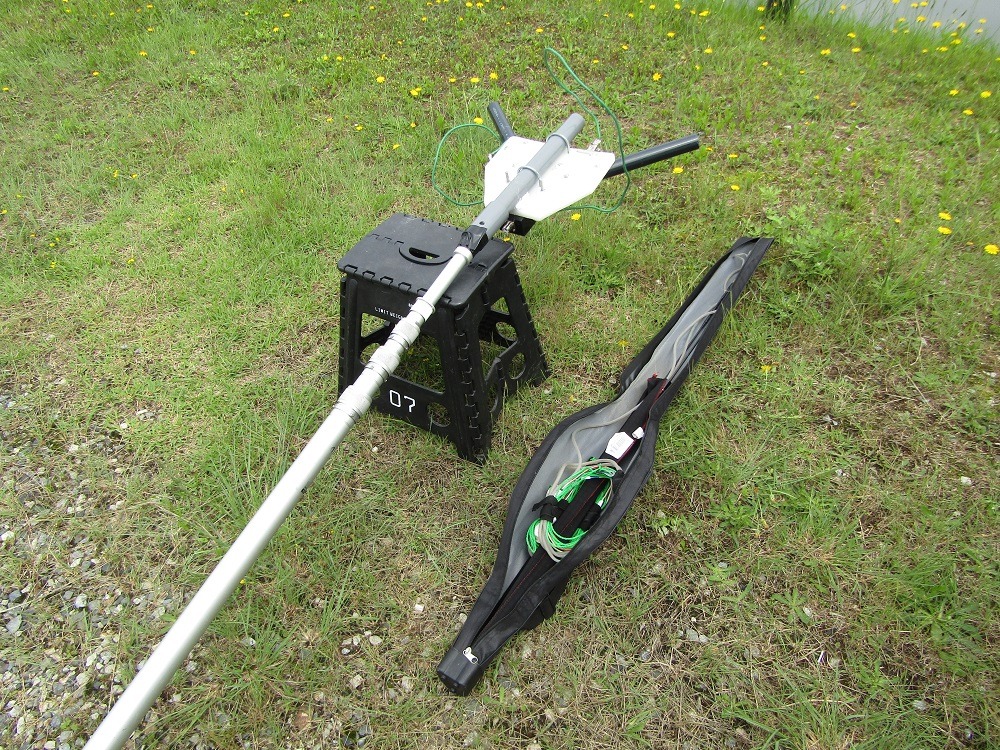

430MHz の設置は簡単

2エレ　AWHアンテナはルーフキャリアのアダプターへ

432.96MHzでCQ出してみました。

JA3QQR/QRP 15:19 59/59 兵庫県赤穂市
JH4FQF 15:37 55/52 岡山市南区
JA3GIN/QRP 15:51 59/59 兵庫県姫路市
JG3TGN/3 16:00 59/59 兵庫県姫路市
JM3MOZ/QRP 16:32 59/59 兵庫県姫路市
JP3DLQ/QRP 16:40 51/56 兵庫県姫路市
JA5EQE 16:45 59/58 徳島県阿南市

以上、
各局と交信頂きました。TNX!

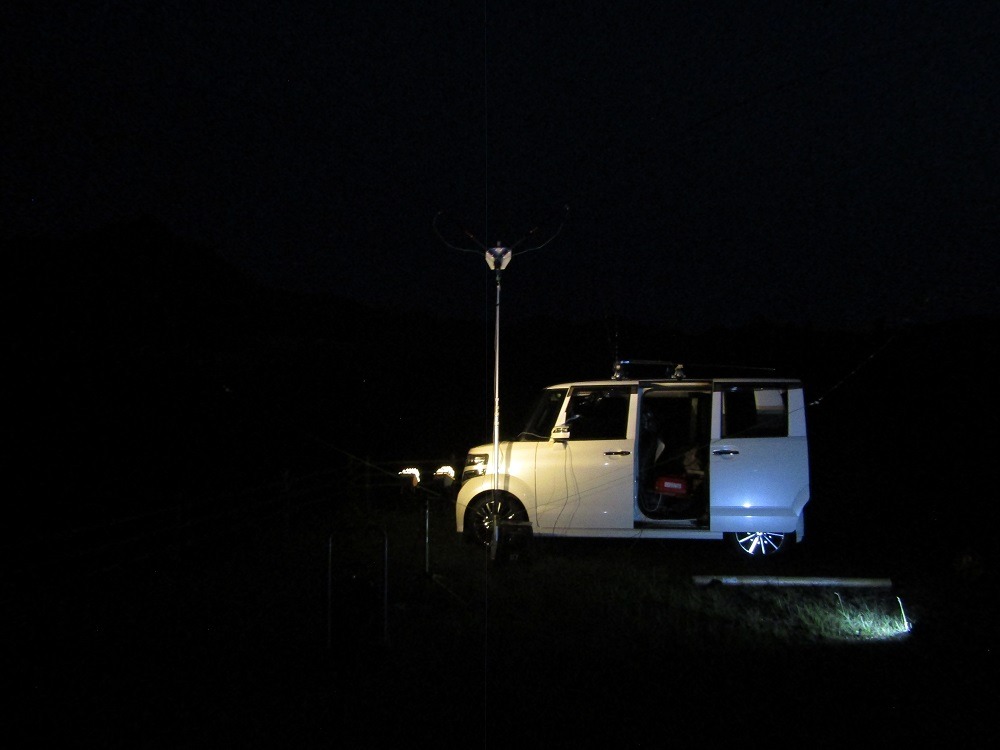

17時51分　そろそろ終了時間

日が落ちるのが早い。今回は撤収用のライトは持っていません。

大まかな片付けは
アンテナとパソコン、発電機にコードリール、安定化電源器等


明るい間に撤収完了。
本日のアンテナ調整は無事に終了致しました。

アマチュア無線　JI3WBP/3
7MHz 1/2λ釣竿カーボンロッドM型
ダイポール試作アンテナで調整を
兼ねてJCC2702 兵庫県姫路市の
PK-27-14白浜西山公園移動
午前中にQRV予定しています。

主のアワードは以上です。
今回アンテナ調整とテストなので短時間運用になるかも?

430MHz帯はAWHアンテナで少しQRV出来ればと考えております。

de JI3WBP
