MONSTERの移動運用記のブログ一覧

2025年06月05日 イイね！

7MHz1/2λ釣竿MDP片側エレメント長計測

7MHz1/2λ釣竿MDP片側エレメント長計測アマチュア無線　7MHz移動運用
1/2λ釣竿カーボンロッド
M型変形ダイポール　(ハート型)
アンテナのSWRは良好です。
片側のエレメント長(バラン→釣竿まで含)
現在の仕様各寸法計測してみました。


先日5月15日　PK-53兵庫県加東市移動のSWR調整時

6.955MHz SWR 1.1

7.108MHz SWR 1.1

7.055MHz SWR 1.1　調整で終了しました。


6.2m釣竿カーボンロッド＋銅線＋IV線で構成1/2λ

前回の加東市移動から現在エレメント長は更に15㎝短くしました。

現時点片側のエレメント長を計測してみる。


計測は下から2段目給電ワニ口クリップの位置です。



ワニ口クリップから先端碍子までのエレメント長さ9m90㎝

給電部バランから釣竿ワニ口クリップまでの寸法

95㎝

当方は地上高6mhで設置しています。
地上高を変えたり接近した建物などの影響でSWRは変化します。
あくまでも私のデータです。ご参考まで

de JI3W*P



Posted at 2025/06/05 15:37:15 | コメント(0) | トラックバック(0) | 無線を楽しむ為の備品 | 趣味
2025年05月28日 イイね！

アンテナ用に釣り竿バック新調

アンテナ用に釣り竿バック新調アマチュア無線　7MHz
移動運用で使用している1/2λ釣竿
カーボンロッドM型DPアンテナの
特殊形状の収納にAliExpressで良さげな
低価格の釣り竿バックを見つけて購入。


目を疑うようなまさかの梱包。注文から9日目で届く

ナイロン袋2枚

開封・・

今まで持ち合わせの物で代用

サイズに合う専用がFB・アンテナは様々な移動状況に応じて仕ふ

低価格で良さげなのを探して居たら・143㎝物が理想的フィット
購入時1.231円送料無料
本日の商品サイトで確認すると更に1%値下りしてました・

各種移動アンテナ　主に7MHz用
まとまった序に移動運用のテーブルに滑り止めマット取付

以上、
気になっていたアンテナ収納解決・今後の移動運用が楽しくなる。
de JI3W*P

Posted at 2025/05/28 14:14:21 | コメント(0) | トラックバック(0) | 無線を楽しむ為の備品 | 趣味
2025年05月11日 イイね！

1:2バランでアンテナ調整行いました

1:2バランでアンテナ調整行いましたアマチュア無線　7MHz移動用
1/2λ釣竿カーボンロッドM型
ダイポールアンテナ
1:2バランに交換しました。
本日は午前中PK-27-14に移動して
SWR調整&テスト運用で行いました。

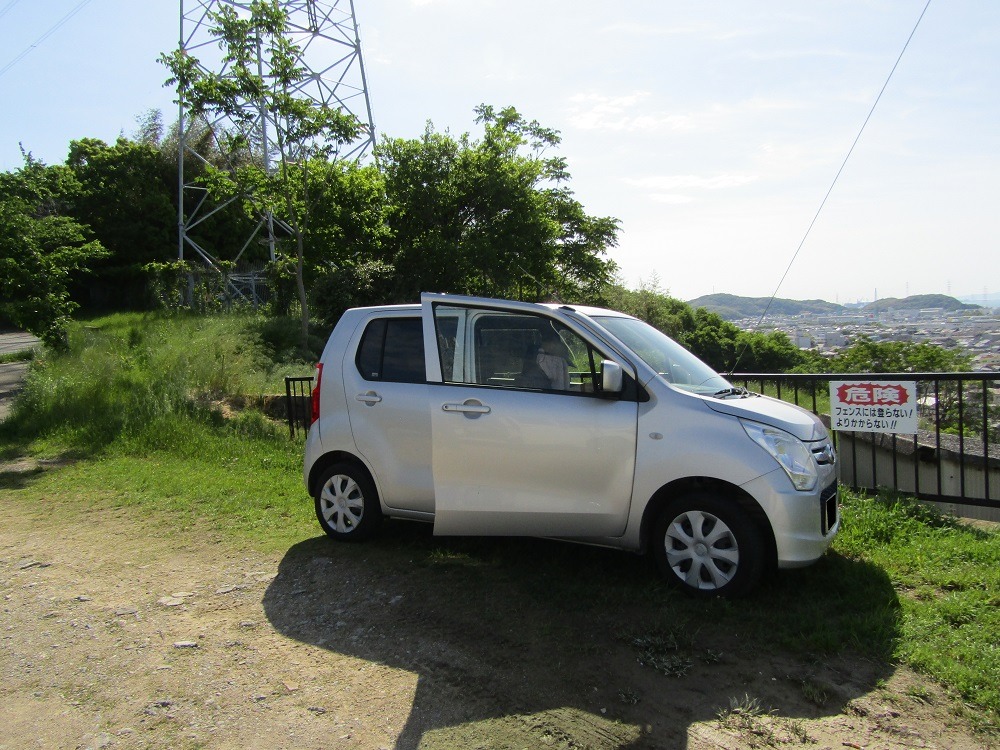

早朝７時10分　姫路南ランプ

PK27-14白浜西山公園　兵庫県姫路市御旅山標高47m地点　
ローカル各局が移動運用で良く利用する場所です。
送電線の鉄塔が100m以内に2本真ん中でSWR調整&ノイズ検証

機材を降ろした所でお客様。

JA3USA OMさんN氏からお声掛けを頂きまして・無線雑談
局免許は残念ながら失効してるとの事で・復活お願い致しました。
暫くお話されて山の方へ運動に行かれたと思います。

右側が今まで装着してたバラン、今回から1:2バランに仕様変更

差し込むだけでガタツキ防止用に幅広テープのみです。

釣竿のロッド先端には1/2λ用の延長エレメント装着済み

釣竿も差し込むだけです。簡単設置
全長6.2m＋銅線＋IV線とでフルサイズのDPアンテナ
給電部のワニ口クリップは外れないようにビニールテープ

継足し延長エレメント碍子からの支線ロープは踏み立てに取付
伸縮ポールには強風対策に3方向の支線ロープは必要です。

立ち上げ前

釣竿カーボンロッドは軽い支線ロープないとこんな感じダメです。


1/2λ釣竿カーボンロッドM型DPアンテナ

アンテナ設置した状態・張り具合

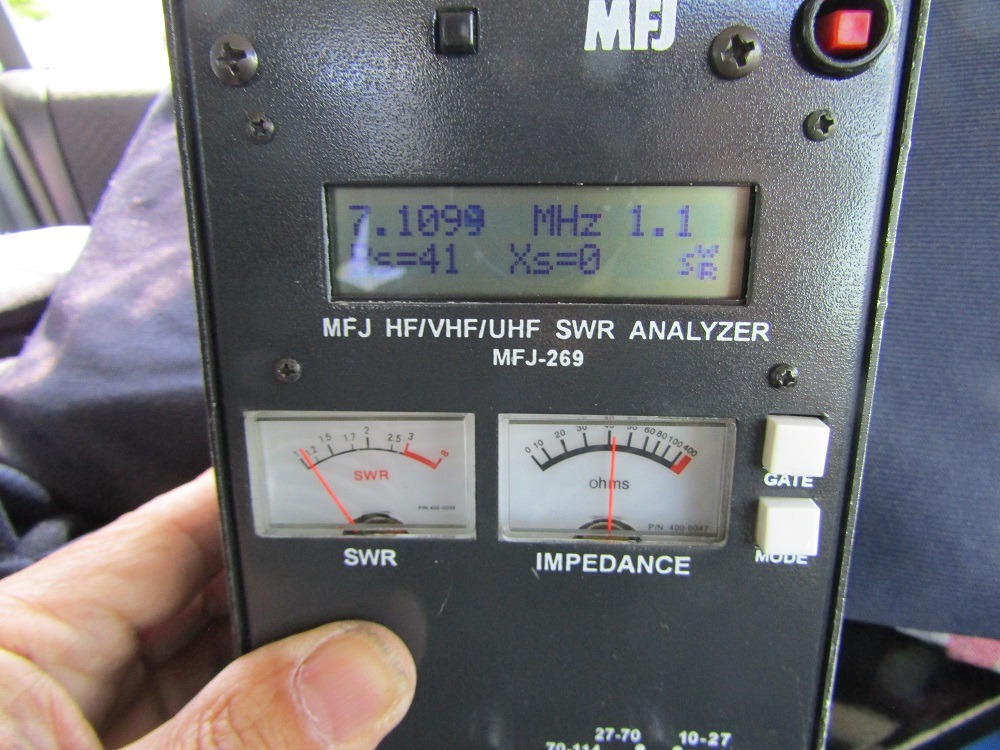

交換した1:2バランでアンテナ調整してみました。

6.862MHz SWR 1.2

7.163MHz SWR 1.2

6.908MHz SWR 1.1

7..109MHz SWR 1.1

6.949MHz SWR 1.0

7.065MHz SWR 1.0　今回はこれでOKとしました。

9時20分　発電機スタート

AliExpressで190円の激安電圧計とても見やすい。

フルサイズアンテナで空のノイズ振れません。とても静かです!

7.060MHz偶々空いてましたのでPK-27-14姫路市移動でQRV

JM3E*A/4　9:31　59/59　岡山県久米郡久米町
JI3K*J　9:38　59/59　大阪府大阪狭山市
JG3P*T　9:46　59/59　兵庫県伊丹市
JH4K*D　9:48　59/59　山口県下松市
JO4K*Z/6　9:56　59/59　福岡県豊前市
JR3E*U　9:58　59/59　兵庫県相生市
JA2I*H　10:04　57/58　名古屋市緑区
JL4U*H　10:09　59/59　鳥取県鳥取市

以上の交信結果
深いQSBでコンディション良くなかったですが満足の信号でした。

FBな移動日和ですが・


いつの間にか人が多い・

10時23分　アンテナ調整とテスト運用は終了。

午前中には終わる約束をしたので。


給電部のバランがスッキリしました。


撤収完了

10時54分　御旅山下山

本日はSWR調整&テスト姫路市移動運用で行いました。
次回は5/15(木)　7MHz 15時～19時　JCC2729　兵庫県加東市移動　
雨天で無ければ　PK-27-53滝野総合公園で予定しています。
各局、聴こえていましたら宜しくお願いします。

de JI3W*P
Posted at 2025/05/11 21:45:34 | コメント(1) | トラックバック(0) | 無線を楽しむ為の備品 | 趣味
2025年05月11日 イイね！

1:2バラン製作

1:2バラン製作アマチュア無線　7MHz
移動運用で使用している
1/2λ釣竿カーボンロッドM型DPアンテナ
今回は給電部のバラン交換です。


市販バラン下にトランスを入れてSWRが下がるように使用してました。

アンテナ製作でプロのJK3QBU OMさんからの
先日、郵送でバランKIT一式具材を頂きました。感謝です!

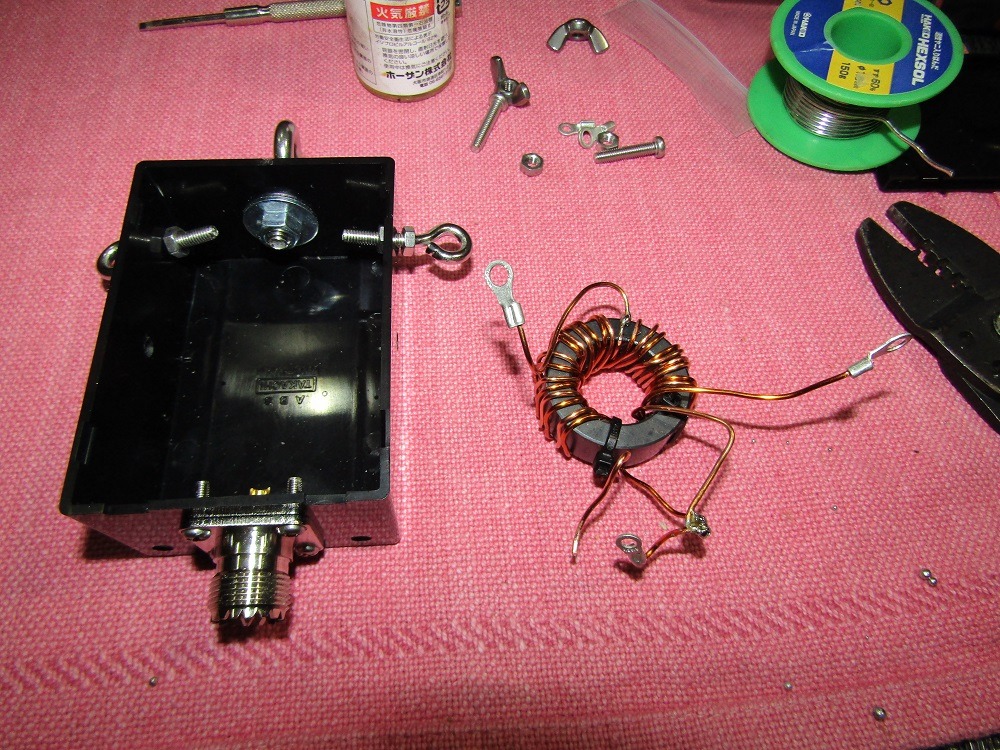

1:2バラン 12巻き5タップでOKとの事で製作。


材料が全て整っているので工作簡単・ど素人も楽しめました。

バラン交換前

結束バンドとホットボンドで固めている・撤去するのに大変


ヒートガンが一番早く良かった。

ベースが綺麗になった。交換。

交換したバランはベースに6.5mmの穴あけ2箇所ボルトで固定。

以上でバラン交換完了。
次回のブログではバラン交換後のアンテナ調整の様子になります。



Posted at 2025/05/11 13:21:10 | コメント(0) | トラックバック(0) | 無線を楽しむ為の備品 | 趣味
2025年04月24日 イイね！

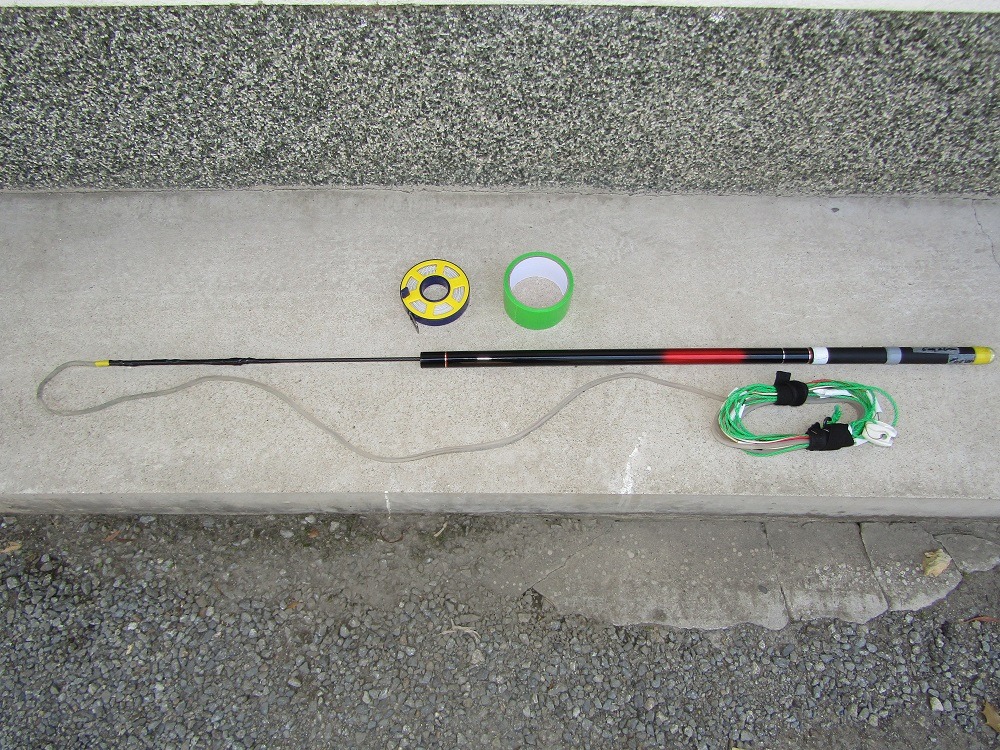

釣り竿 カーボンロッド新調

釣り竿 カーボンロッド新調先日のPK-160たつの市移動で
釣竿カーボンロッドの根元から
折れましたので7.2m用を新調
今回も釣竿6.2m＋銅線＋IV線で
1/2λMDPアンテナ仕様にして準備
Posted at 2025/04/24 21:10:26 | コメント(0) | トラックバック(0) | 無線を楽しむ為の備品 | 趣味
