2020年11月18日

430MHzループアンテナのSWR

私は一般的単体で使用は視野にないので各局の参考になりませんがデジ簡7エレ八木と430MHz 7エレループとのスタック状態にして430MHz 7素子ループアンテナ
TOBIMARUのSWRがどうなのか図ってみた。

私が多分一番よく使うスタイルで組んでみました。

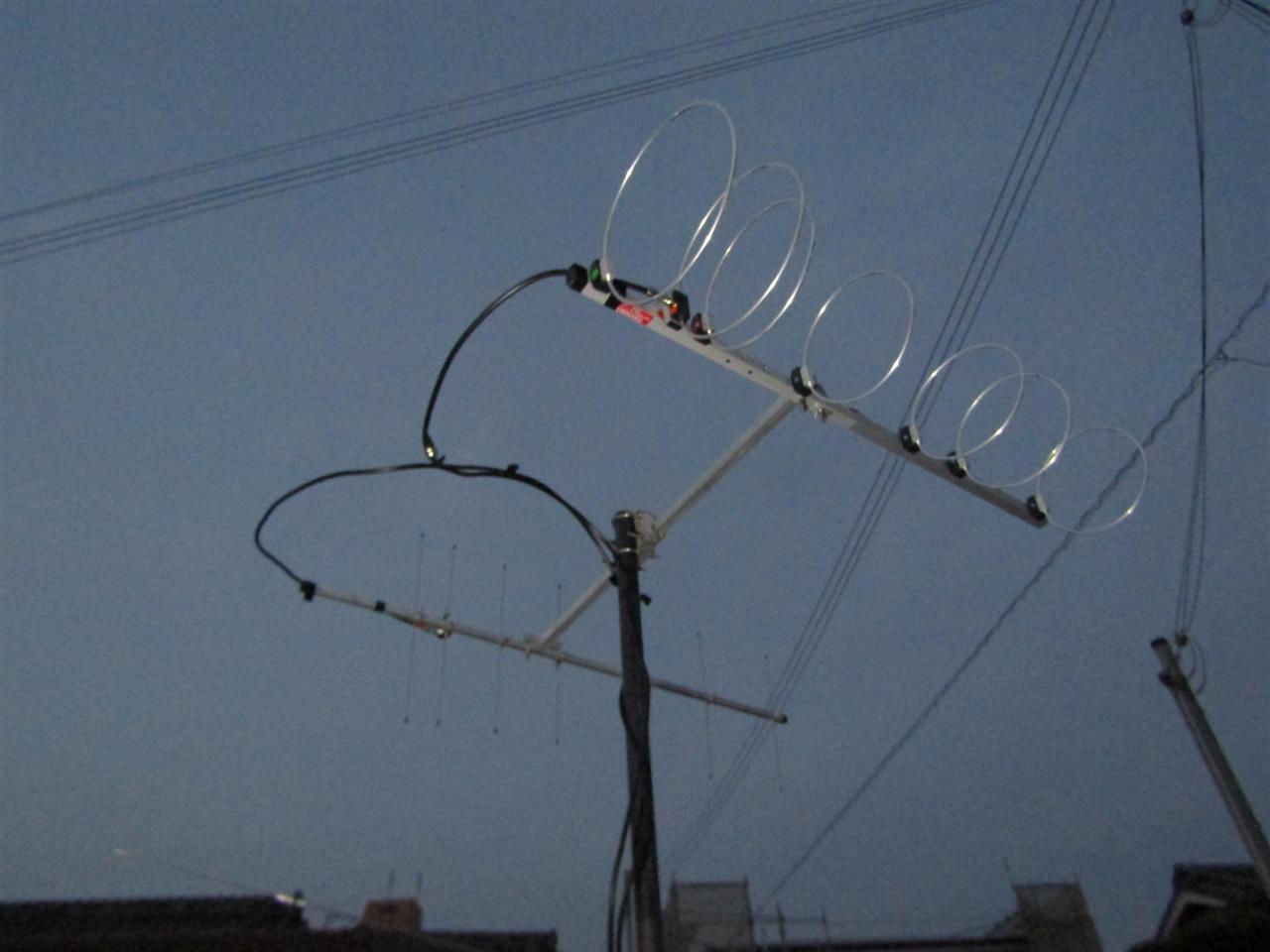

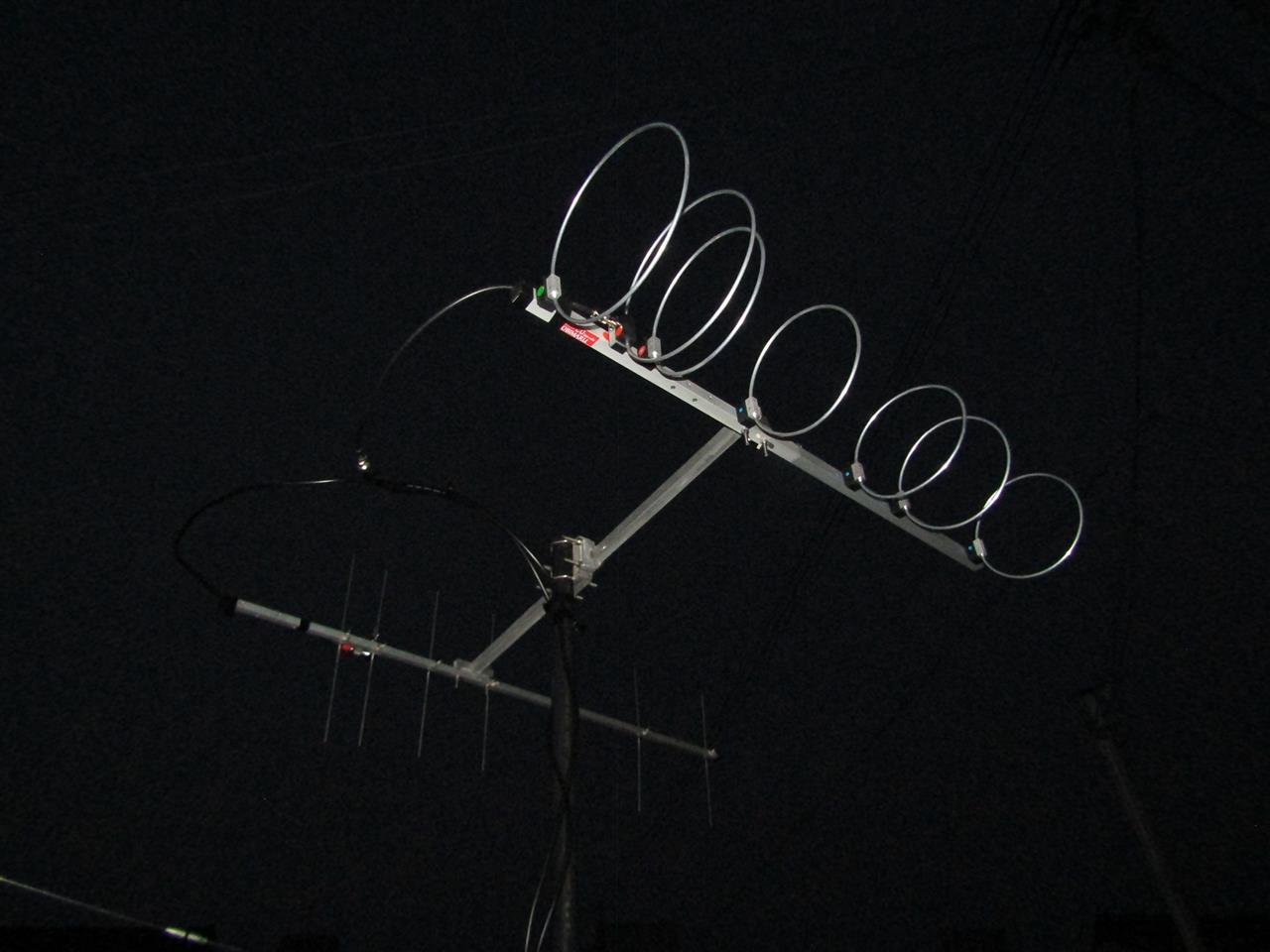

デジ簡7エレ八木と430MHz 7エレループ

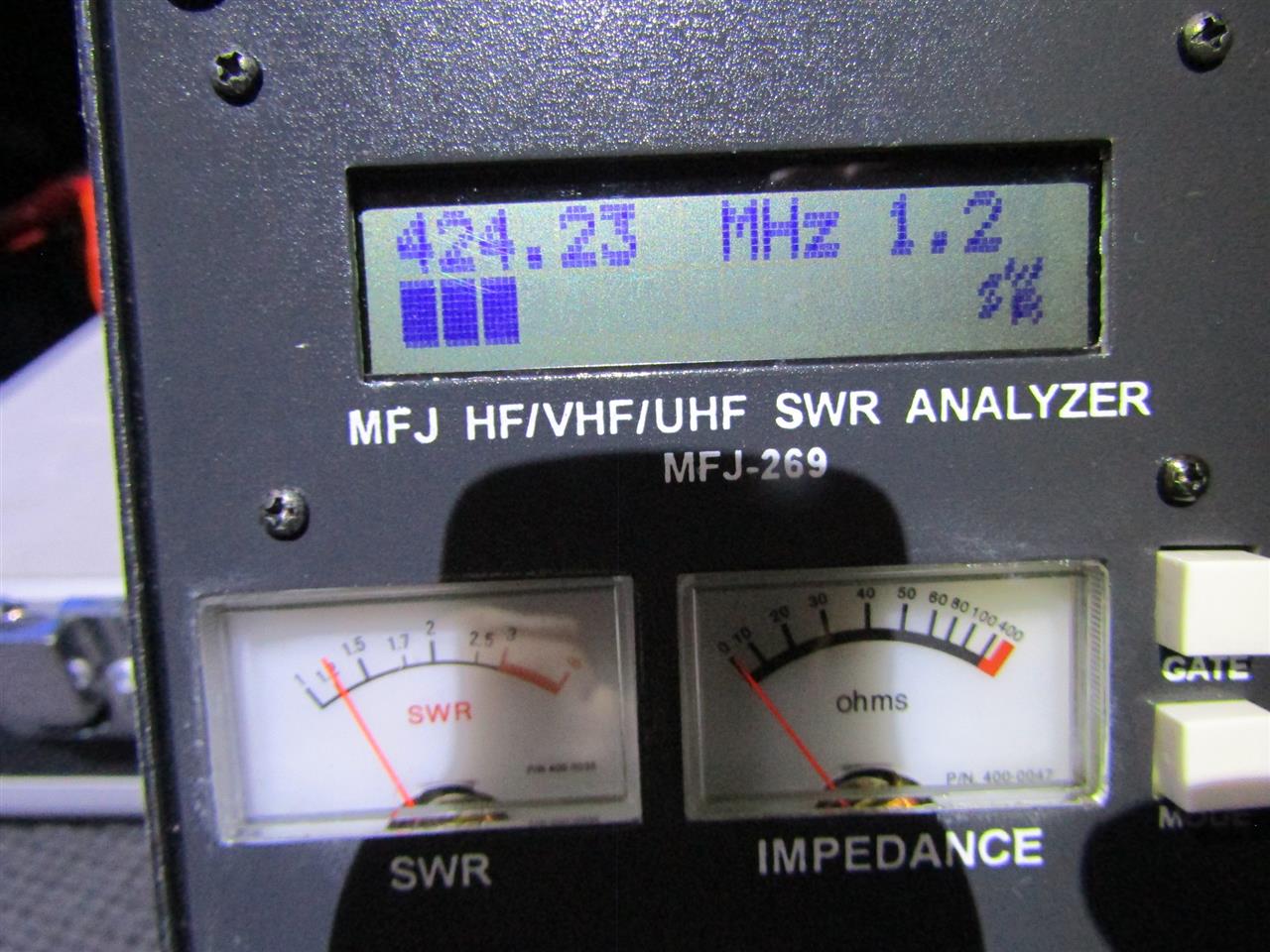

一番FBな所　424.23MHzで1.2

427.20MHzで1.3

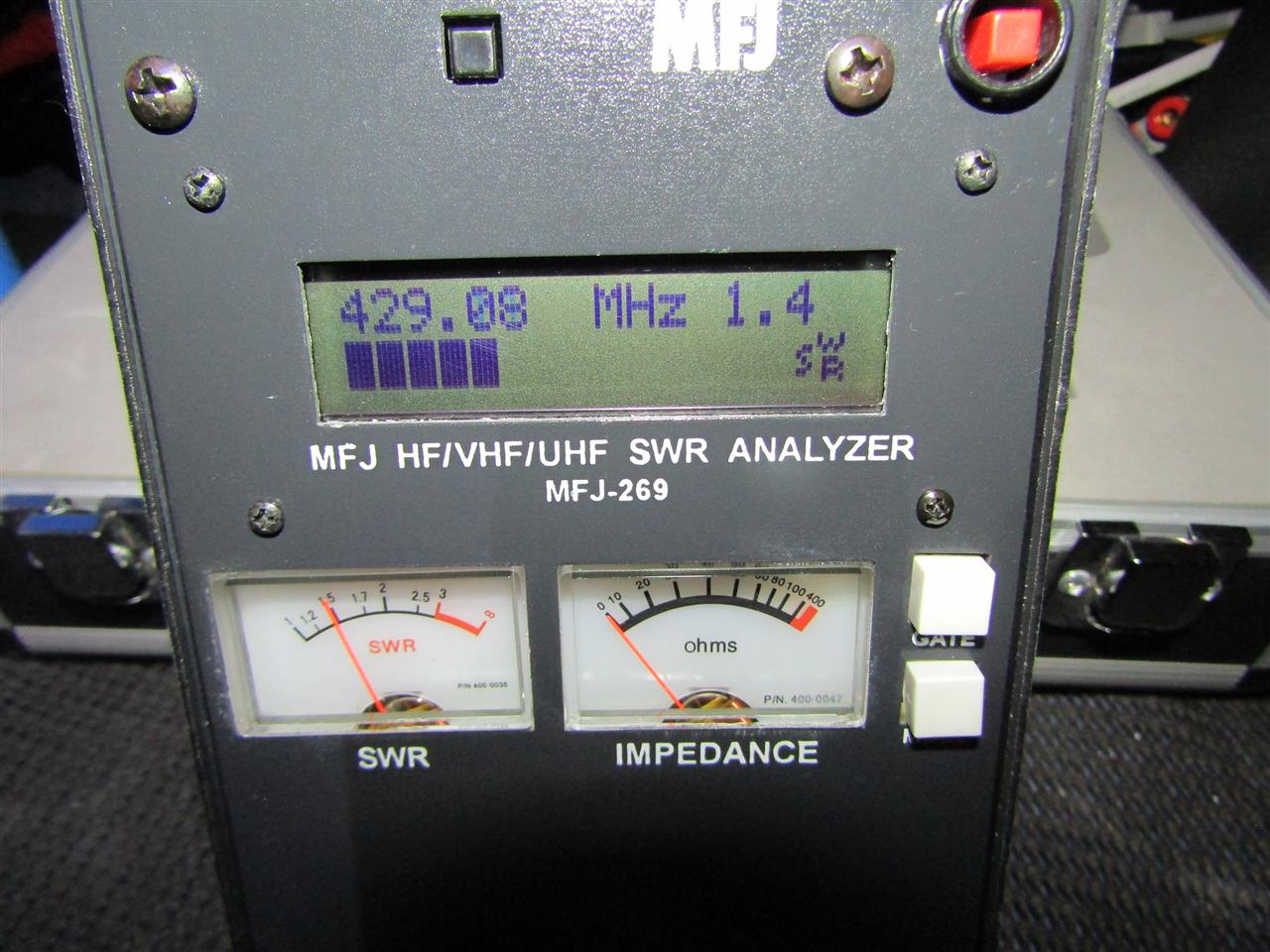

429.08MHzで1.4

430.10MHzで1.5

431.10MHzで1.5

432.11MHzで1.6

433.07MHzで1.6

434.11MHzで1.6

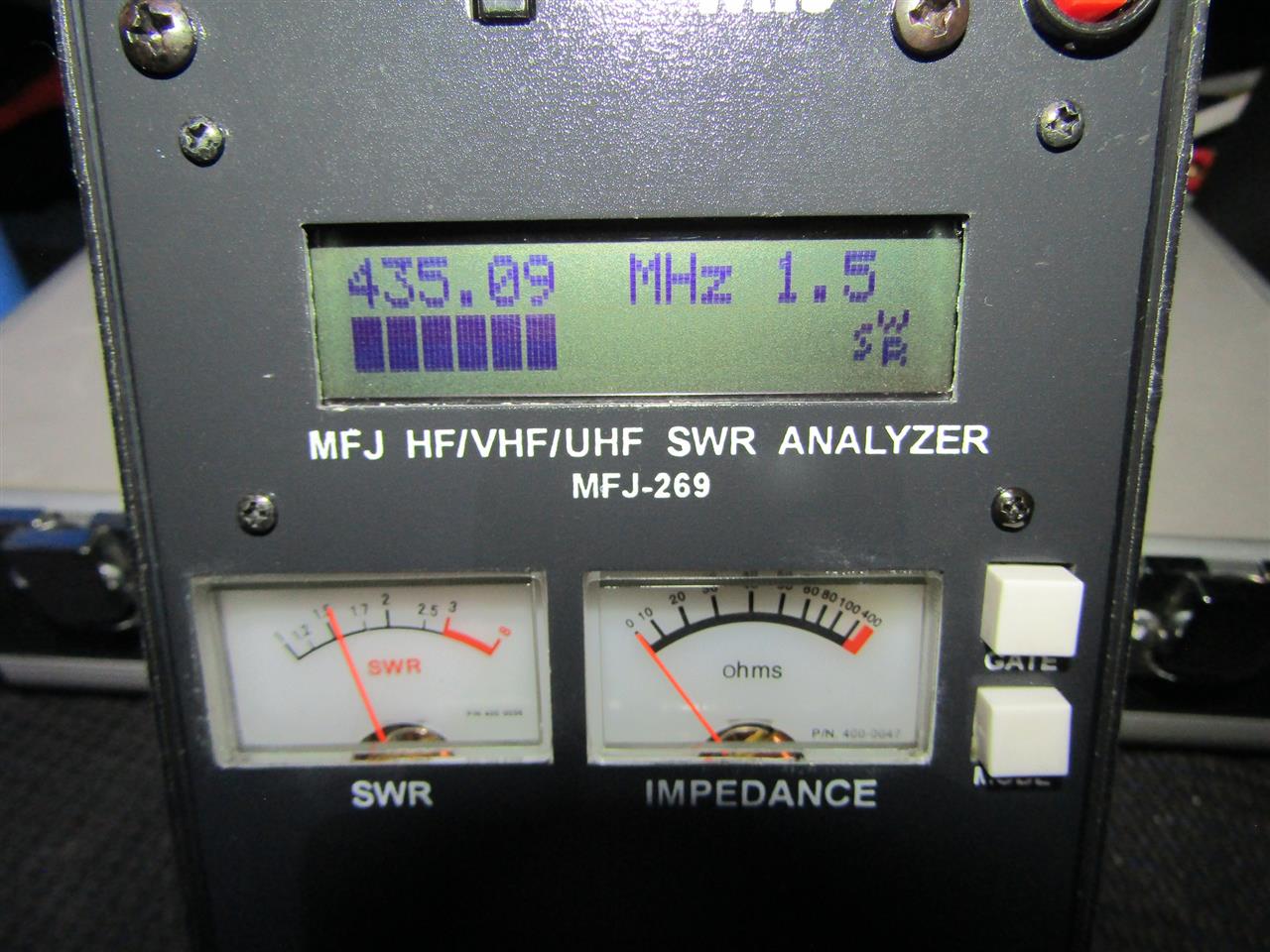

435.09MHzで1.5

436.01MHzで1.5

437.06MHzで1.5

438.08MHzで1.5

439.03MHzで1.6

440.06MHzで1.7

以上、測定結果

製造元コメット(株)430MHz 7素子ループアンテナ
通称 TOBIMARUのVSWR調整機構がない・・残念

メーカー指定通常の取付位置で図ると
たぶん、取説通りの数値になるかも知れません。
私の使い方だと一番よく使う432MHz～433MHz付近が1.6と
ちょっとSWRが高かった。

以上、
TOBIMARU　430MHzループアンテナのSWR図ってみた。
