2020年11月22日 イイね！

コネクタ 変換 L型を使ってSWR図ってみた

コネクタ 変換 L型を使ってSWR図ってみたTOBIMARU
430MHz 7エレループアンテナの
ブームに同軸ケーブル引き回しの続き
今回はBNC M型 コネクタ 変換
L型を使ってSWRがどう変化するのか図ってみた。

有楽庁ジャンク市から姫路市御旅山へQSYしてSWRの計測

同軸ケーブル引き回しの件、BNC M型 コネクタ 変換L型を使って
ブーム沿わせてSWRがどうなのか検証です。

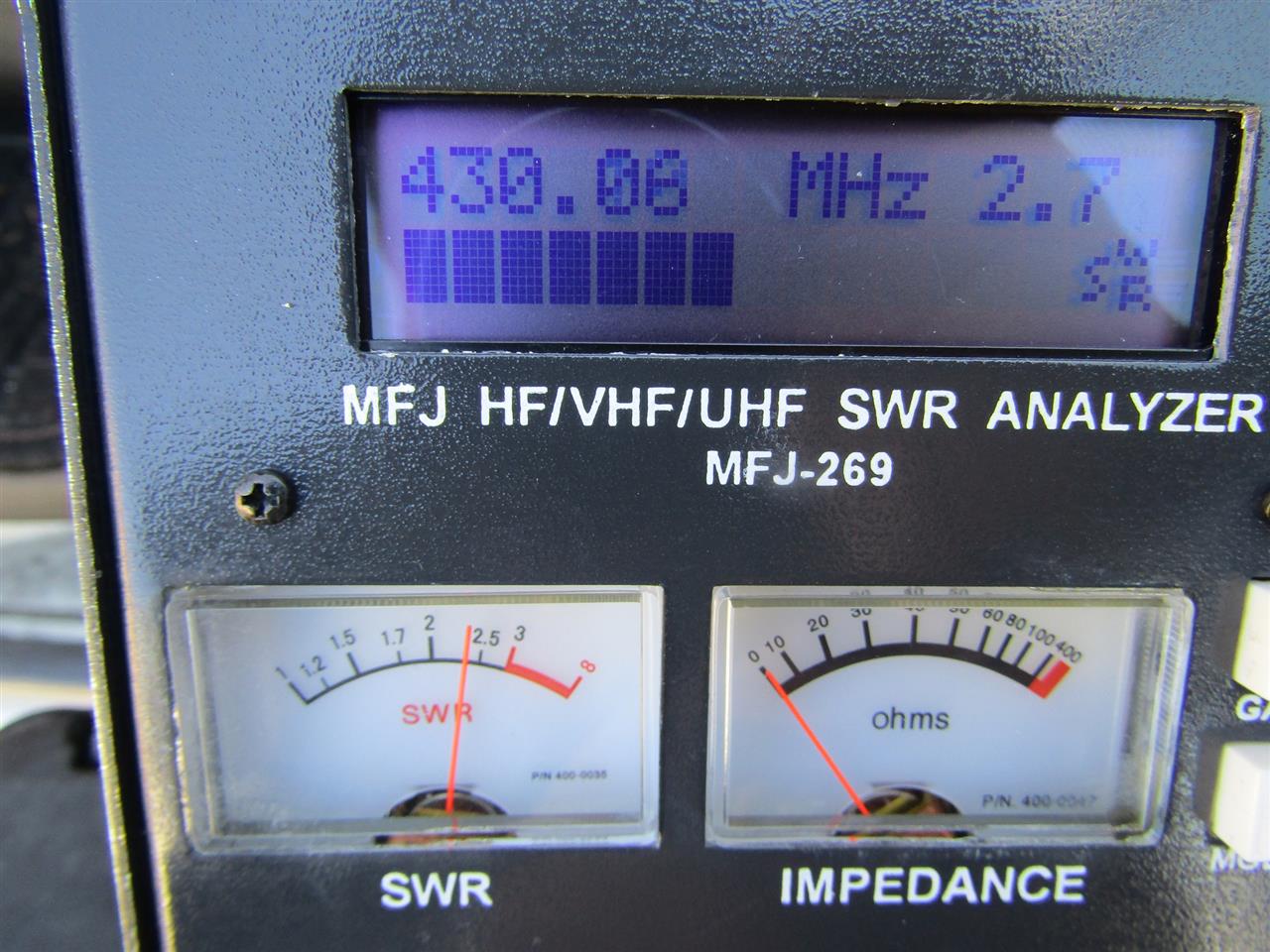

430.06MHzで2.7

431.08MHzで2.5

432.09MHzで2.4

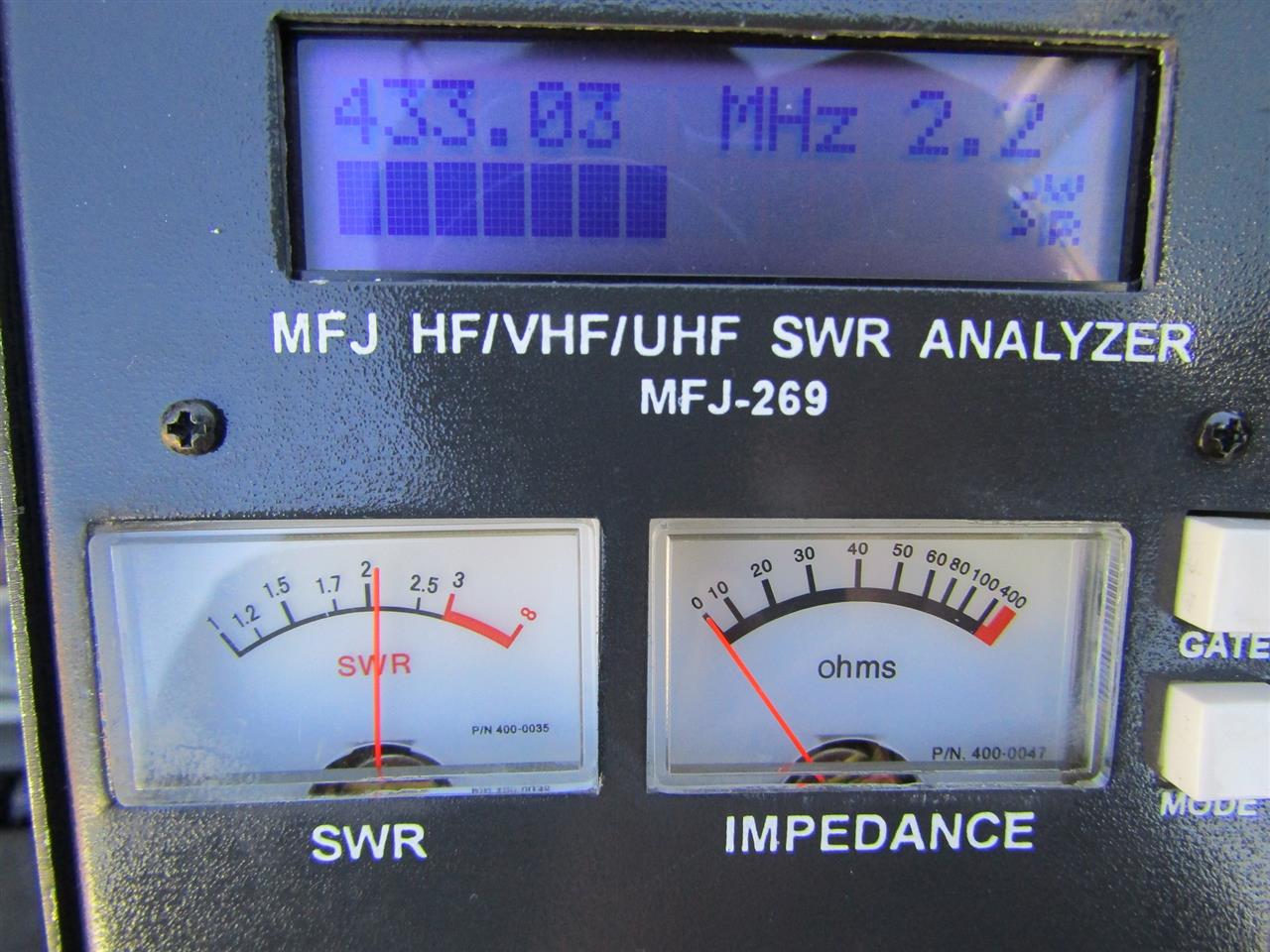

433.03MHzで2.2

434.14MHzで2.2

435.09MHzで2.1

436.02MHzで2.2

437.16MHzで2.2

438.11MHzで2.4

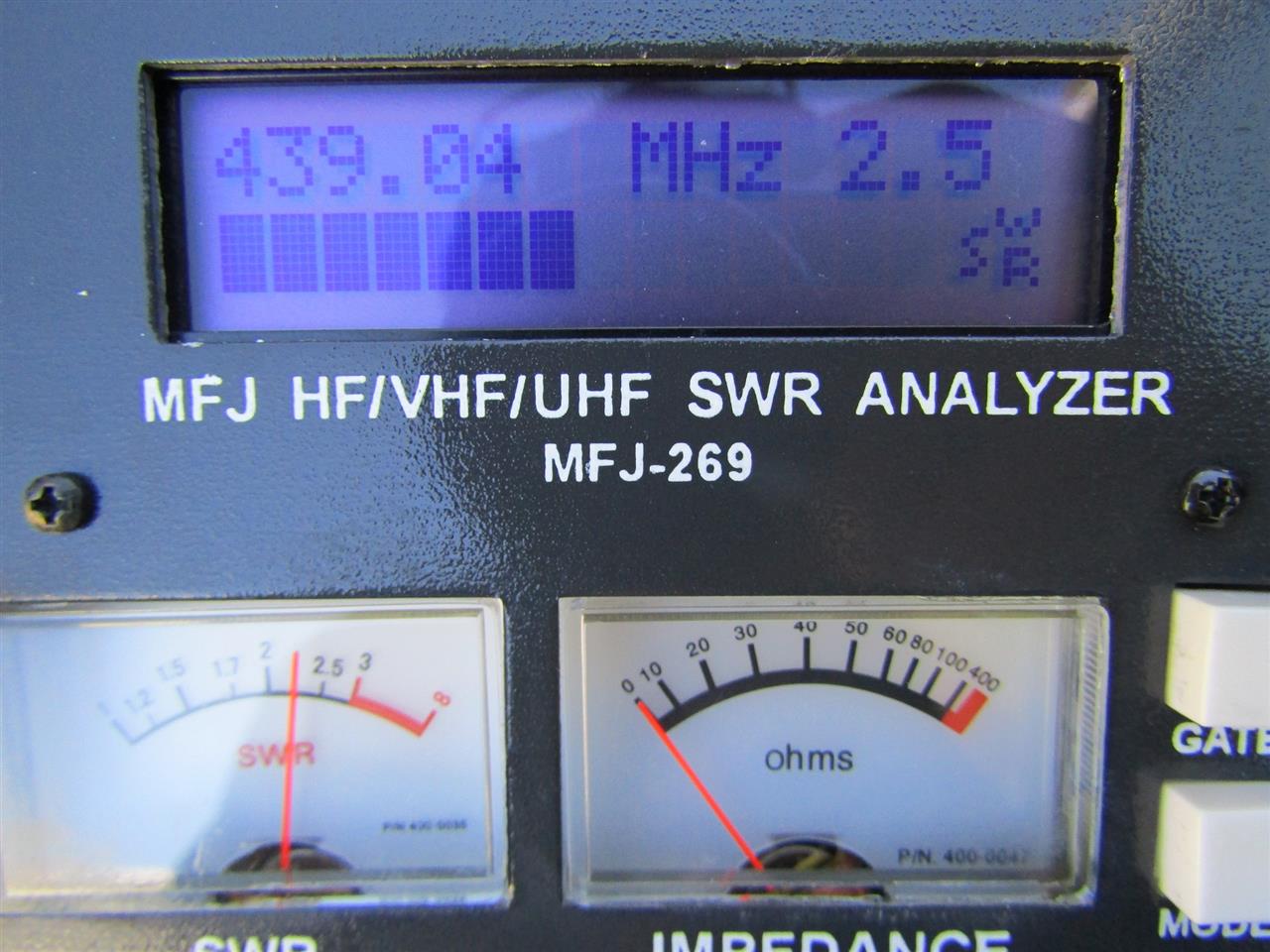

　439.04MHzで2.5とバンド内はすべてSWR高い!
ご覧の通りBNC M型 コネクタ 変換L型使うと使い物にならない状態。
結果は想定内でしたので次に気になっていた手段で。


L型は止めて今度は後部で折り返しブームに沿わせて検証

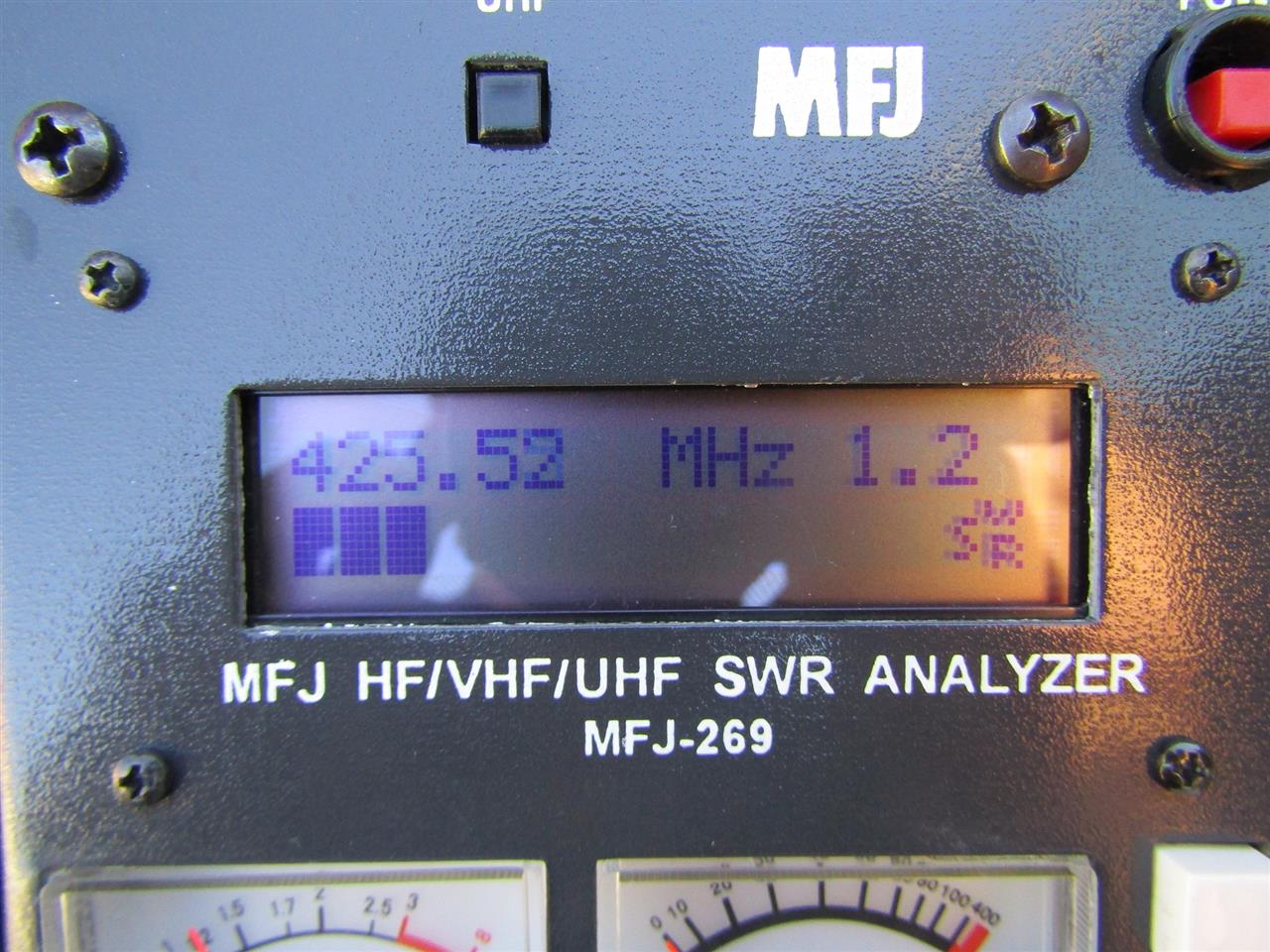

425.52MHzが一番低い所で1.2

430.03MHzで1.5

431.09MHzで1.5

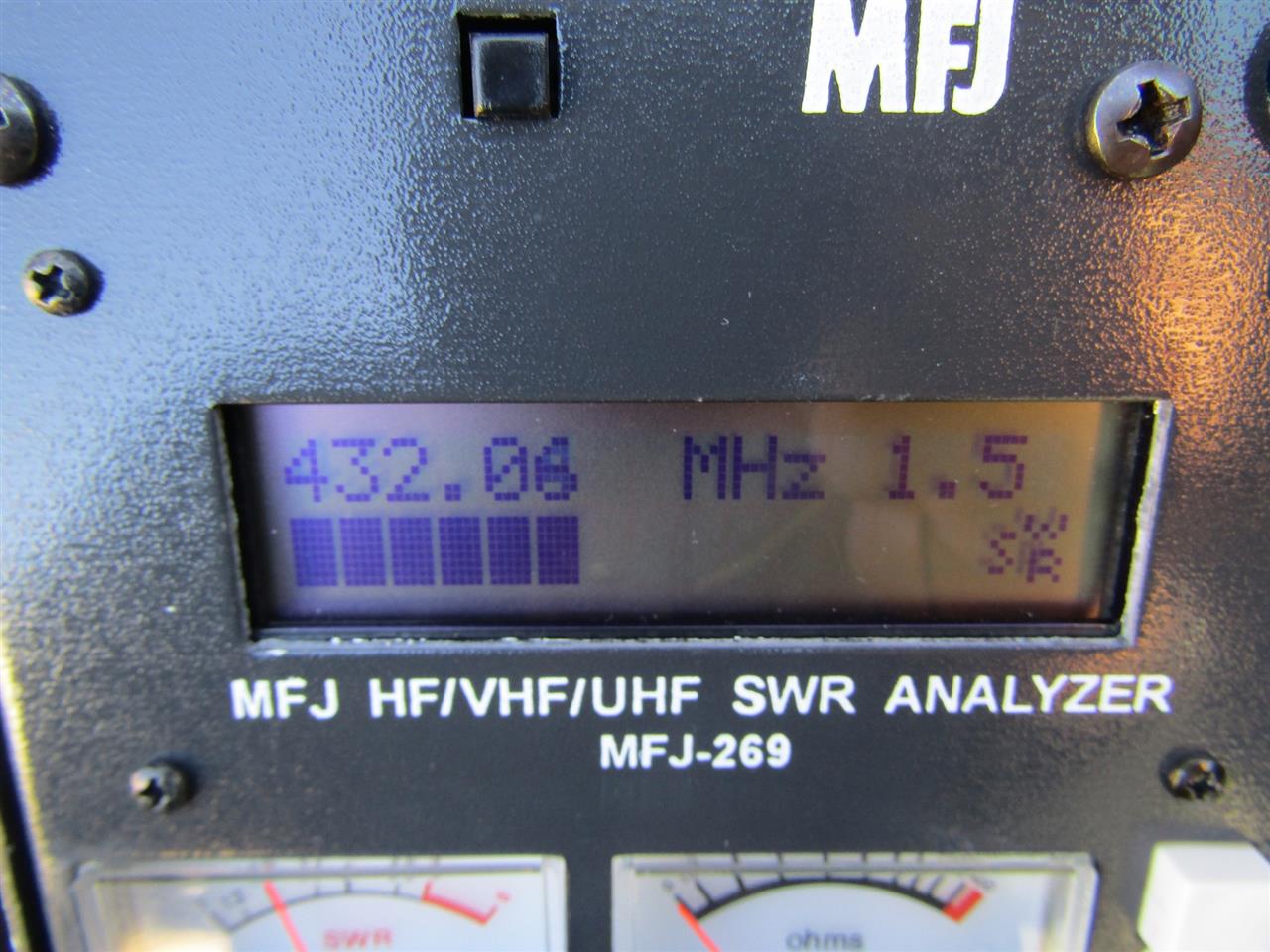

432.06MHzで1.5

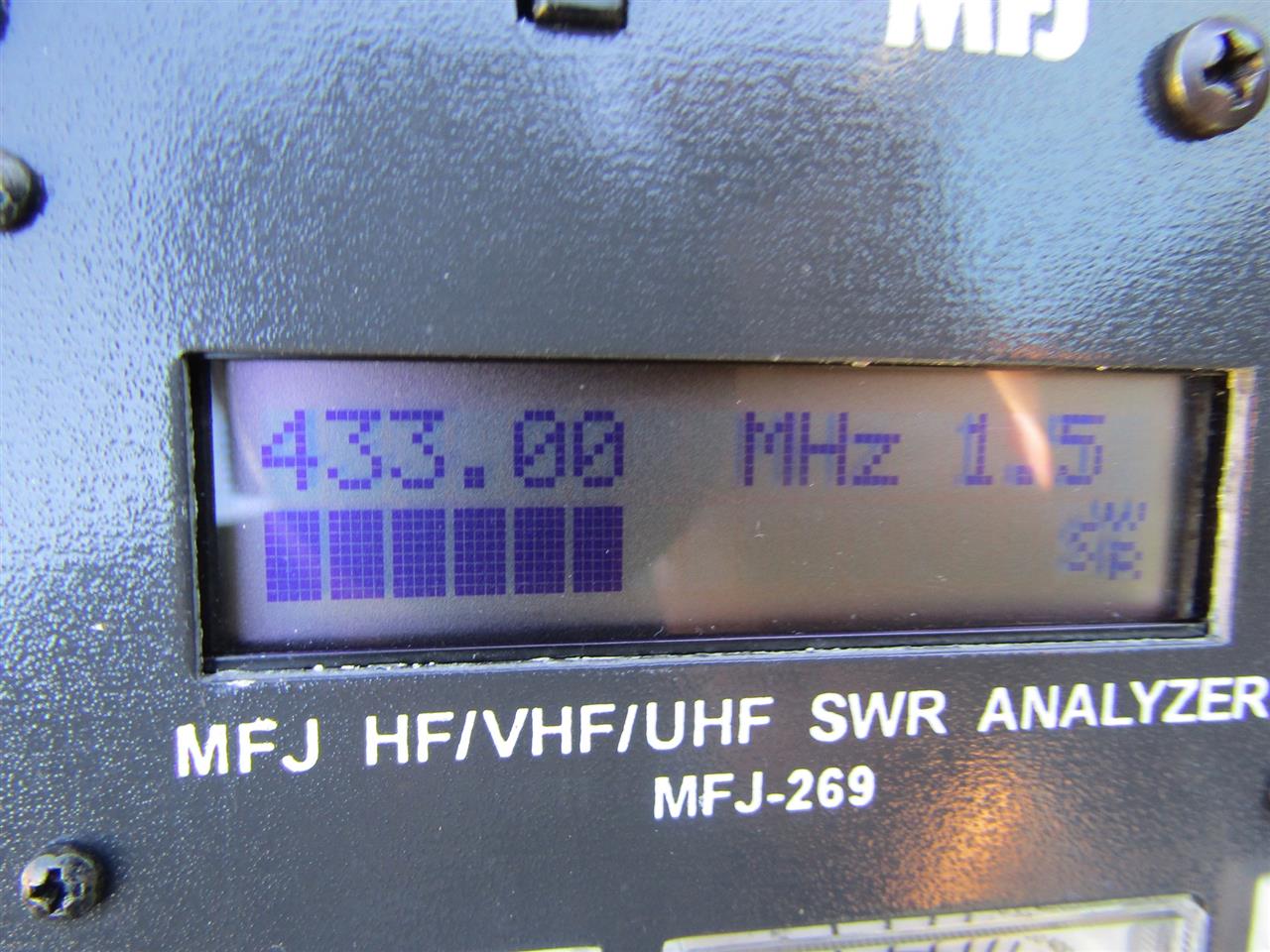

433.00MHzで1.5

435.04MHzで1.5

435.01MHzで1.5


436.01MHzで1.5

437.09MHzで1.5

438.01MHzで1.6


439.07MHzで1.7

結果はご覧の通り
後部で折り返しブームに沿わせた方は一番良く使う所
432MHz～434MHzの間はすべて1.5になりました。


試しにCQ出してみました。

神戸市須磨区、神戸市西区 各局からRS59/59でした。
強いのでQRP5Wにして連続送信ゆっくりアンテナを回して
サイドの切れ具合をチェック、フロントがS9の所
バックサイドではSが0まで落ちた事をレポート頂きました。

テスト中に各局御旅山で集まりました。
丁度、姫路市有楽庁のジャンク市で遠方から来られていた
みんカラのまきさん＠徳島さん初アイボールとなりました。TNX!
Posted at 2020/11/22 22:29:10 | コメント(1) | トラックバック(0) | 無線を楽しむ為の備品 | 趣味
2020年11月22日 イイね！

有楽庁ジャンク市&オークション

有楽庁ジャンク市&オークション本日は兵庫県姫路市の
アマチュア無線ショップ
有楽庁さんにてジャンク市、
有志によるオークション
など開催されました。

兵庫県姫路市のアマチュア無線ショップ有楽庁

10時20分


トラックが数台も入る駐車場は満車

フレンド局は色々GET


2階ジャンク市会場入る前に検温と消毒


会場内はコロナ対策で窓を開けてしっかり換気されている。


私は今回は必要な物が無いので入室せずに外でアイボール
その後、ループアンテナのSWRを図るのに御旅山へQSYしました。

以上、兵庫県姫路市に有るアマチュア無線ショップ
有楽庁さんにてジャンク市の様子でした。

Posted at 2020/11/22 15:21:22 | コメント(0) | トラックバック(0) | ジャンク市 | 趣味
2020年11月21日 イイね！

ループアンテナの同軸ケーブル引き回し変更

ループアンテナの同軸ケーブル引き回し変更TOBIMARU
430MHz 7エレループアンテナの
ブームに同軸ケーブル引き回し
する為のBNC M型 コネクタ 変換
L型を入手しました。

スタック状態にして430MHz 7素子ループアンテナのSWRが高い目

と或るOMさんからスタック状態だとSWRが上がる
可能性が有るとの助言頂きました。TNX!

リヤからそのまま折り返しも有りかなと思いましたが
ローカルOMさんからこんな物も製品として有るとのQSP頂き

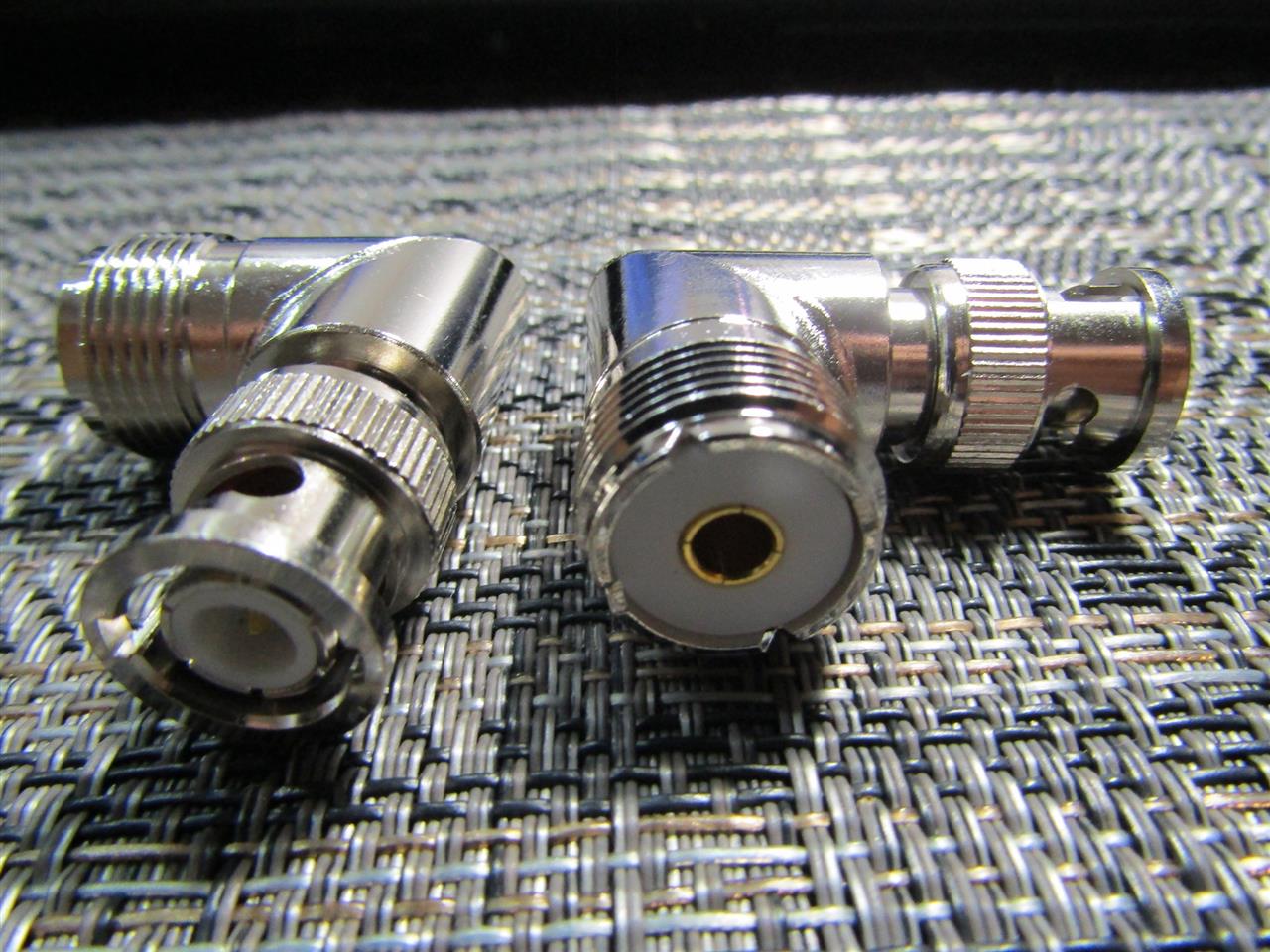

amazonでBNC M型 変換 コネクタ L型
BNCオス-Mメス アダプタ 2個 入りを入手

この方法でブームに沿わせてSWRがどう変化するのか次回テスト

以上、ループアンテナの同軸ケーブル引き回し変更
Posted at 2020/11/21 18:31:03 | コメント(0) | トラックバック(0) | 日記
2020年11月20日 イイね！

今日は常置でまったりとした

今日は常置でまったりとした今日は移動計画はなし
常置でまったりと
過ごした。

姫路市は早朝より小雨

No heaterです。11月とは思えない室温

お気に入りのYou Tube

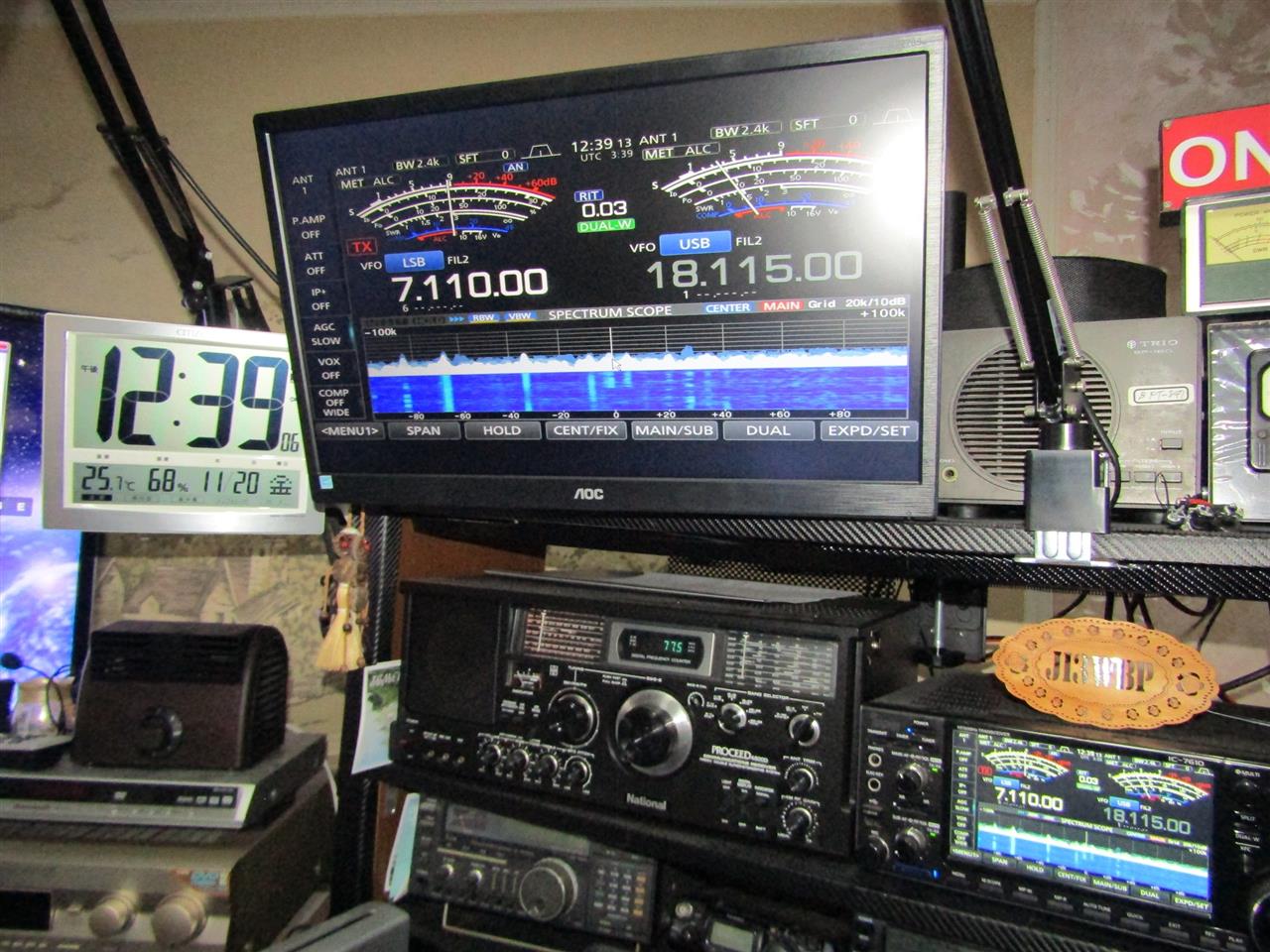

7MHzでQRV

JA3L*Z　11:20　59/59　奈良県御所市
JA7J*C　11:33　59/59　宮城県大崎市
JG1L*U/1　12:04　59/59　群馬県甘楽郡甘楽町
JA1N*K　12:08　59/59　千葉県柏市

繋がった各局さんFBなQSOありがとうございました!

12時39分　QRT

今日は一歩も常置から出なかったのでコレ

本日の晩飯　冬のステーキクォーター


久しぶりに食べたら美味い。明日の朝食もこれです。

以上、今日は常置でまったりとした。
Posted at 2020/11/20 20:51:07 | コメント(0) | トラックバック(0) | 日記
2020年11月19日 イイね！

デジタルカラー液晶電波時計に交換

デジタルカラー液晶電波時計に交換趣味無線Lifeの他にWatch　Lifeで
メカニカル腕時計の時刻合わせに
使用している液晶電波時計は
夜が見辛い為、この度、デジタル
カラー液晶電波時計に変更新調した。


メカニカル腕時計の時刻合わせに使用していた液晶電波時計

SEIKO クロック 交流式デジタル目覚まし時計
カラー液晶 シリーズC3 黒 DL305K 新調

商品の説明
交流式デジタル目覚まし時計（70カラーLED表示）
大ヒット「セイコーシリーズC3」のデザインはそのままに、お客様の声に応えて使いやすさを大幅にリニューアル！

【改良のポイント】
◆3段階の明るさ切替
輝度切替を従来の2段階から3段階に増やし、より自由に明るさを調節できるようになりました。
◆薄さを強調したスリムなデザイン
USBポートを背面に移動させ、薄さを強調してよりスタイリッシュなデザインに仕上げました。
◆電波受信時は近似色を表示
従来タイプは電波受信時の表示色は青色へと切り替わる仕様でしたが、新型は電波受信時の直前にデジタル表示していた色の近似色を表示します。
◆電池蓋（コイン型電池）誤飲防止対応

従来通りの機能
◆標準電波クロック
正確な時刻情報をのせた電波を受信し、
自動的に表示時刻を修正するクロックです。


白内障の目でも夜間の時刻合わせはこれで解消

BCLラジオシャックとの相性もOK!
Posted at 2020/11/19 19:31:29 | コメント(0) | トラックバック(0) | Watch　Life | 趣味
