先日の追突事故の後遺症は全く出なかった（笑）



まあ、



後遺症が出ないことは



良いことだ。。。。。。♪



って、事で



本日は、じっくりと工作に勤しみました。



これが



成果です。





無題 posted by (C)勝@大分

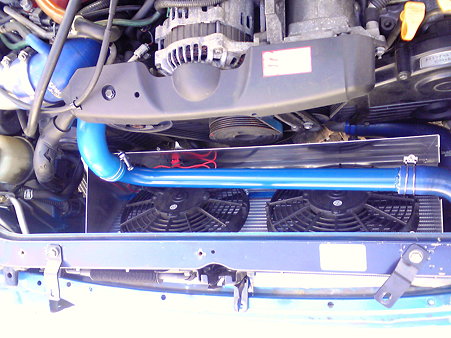

まずは、ラジエターのＩＮ側の配管です。

ターンフローになっているので、配管を延長して接続です。






無題 posted by (C)勝@大分

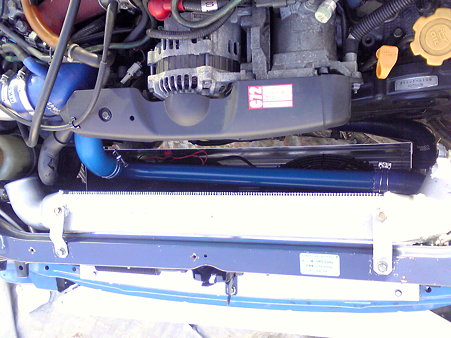

次に、インタークーラーを取り付けるブラケットを製作して、取り付け位置を決定し～


配管の角度を変更するので


切断するポイントを決定します。



で、



カットしたところを撮影するのを忘れた。。。。。(お約束？？）




無題 posted by (C)勝@大分


で、

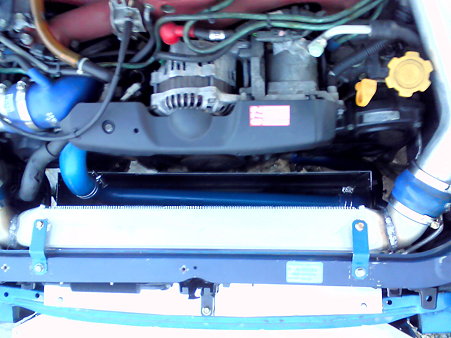

熔接完了後、取り付け～（笑）







無題 posted by (C)勝@大分



前から見たらこんな感じですね～



今日は、クーラントは入れてエアー抜きもしたので～

後は、


ラジエター冷却ファンの配線の接続をして


再度、エアー抜きをしたらテスト走行は出来るかな～


まあ、ＯＵＴ側のシュラウドの2段目と3段目の製作も残ってますけどね。。。。。

皆さん


連休はいかがお過ごしでしょうか？



ワシは



昨日、今日と



本業のほうの仕事を朝からせっせとやってました。。。。



で、



両日とも15時にて仕事を終わらせて




工作に勤しんでました。(笑）






見よ




これが




その




成果です。♪







ｼｭﾗｳﾄﾞ完成1 posted by (C)勝@大分

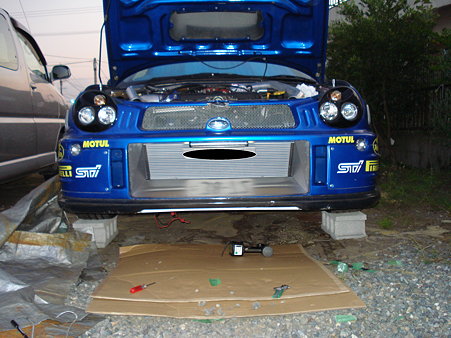

まずは正面から見たところです。


なぜか、


シロナガスクジラがオキアミを食おうとしている様子を想像してしまった。。。。






ｼｭﾗｳﾄﾞ完成2 posted by (C)勝@大分

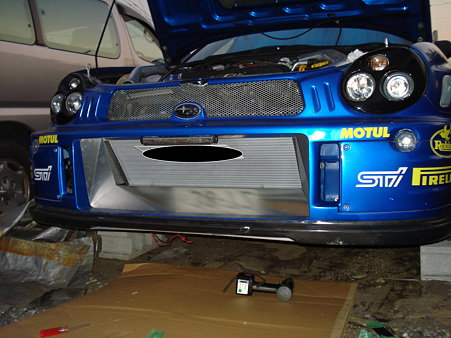

少しナナメから見たらこんな感じです。




かなり大きい開口です。



あとは、シュラウドを少し補強して


バンパーにネットを取り付けてから組み付けます。



明日からは、補強部品を製作して～



配管のＩＮ側を製作して


シュラウドＯＵＴ側を製作ですね～

で。。。。



ロアーホースを接続してみました。（笑）



ちゃんと



冷却ファン取り付けブラケットも塗装して錆びないようにして組み付けです。♪

ほいっ！



ラジエターの単体での取り付けが完了しますた。



これから



配管とシュラウドの製作に入ります。



ラッキーなことにロアーホースは今までの物が



取り付け方を入れ替えるだけで



ジャストフィットぉぉぉぉぉぉぉぉ～




アッパー側は全くの新規製作ですけどね～（笑）

今日は娘の運動会が終わってから



多少、時間があったので、




ラジエターの位置合わせとフロント周りの邪魔になるフレーム部分をカットしてました。






これが成果です♪












ﾗｼﾞｴﾀｰ仮合わせ1 posted by (C)勝@大分

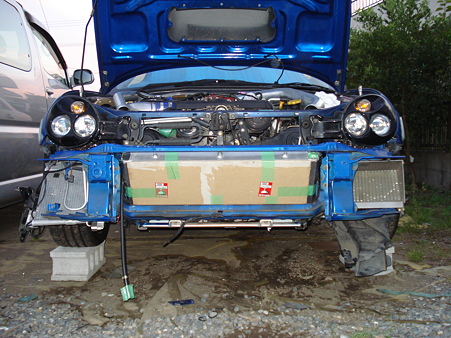

↑　正面から見るとこんな感じです。

開口部のすべてがラジエターに見えますね。。。。（笑）






ﾗｼﾞｴﾀｰ仮合わせ2 posted by (C)勝@大分

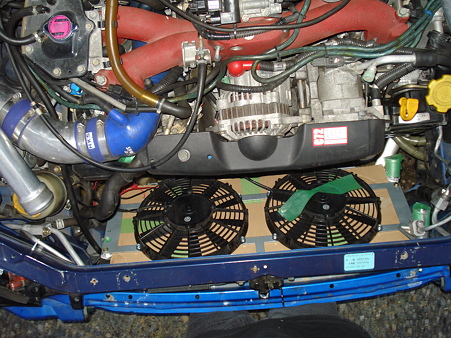

↑　ほぼ真上から見るとこんな感じです。


このスペースは、シュラウドで風の通り道になります。








ﾗｼﾞｴﾀｰ仮合わせ3 posted by (C)勝@大分

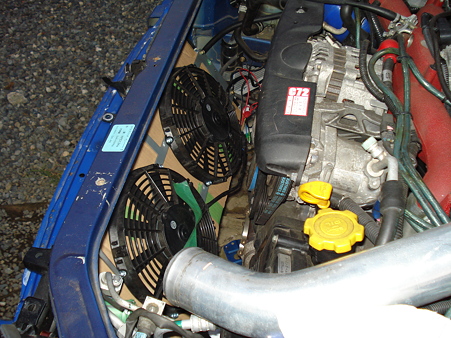

↑　助手席側からのぞきこむとこんな感じです。



ラジエターで埋まってます。（爆）


とりあえず、下側のブラケットは完成したので


明日にでも取り外して塗装しますかねぇ～♪


さてと、20日くらいまでに仕上がるのでしょうか。。。。。
