2009年08月07日 イイね!

パテパテ。。。。

今日は更に次の工程へ・・・・。

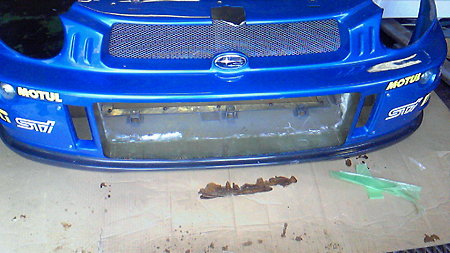

型抜き後
型抜き後 posted by (C)勝@大分

まずは、型抜き


なかなか外れなかったですが、


「どぉりゃゃゃゃ~」と型にパンチをお見舞いしたら、バコっと外れました。(笑)



けっこう、余分なガラス繊維があります。

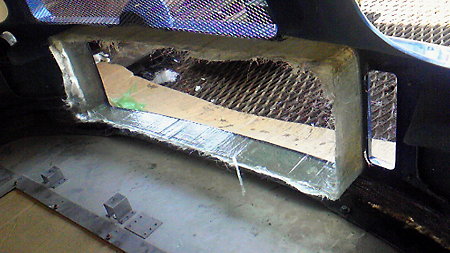

型抜き後2
型抜き後2 posted by (C)勝@大分

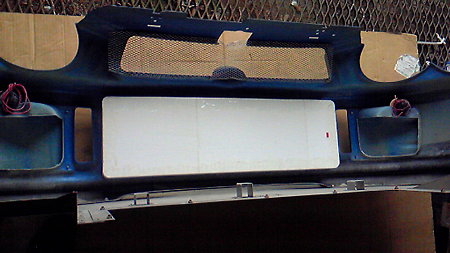

裏から見たらこんな感じです。

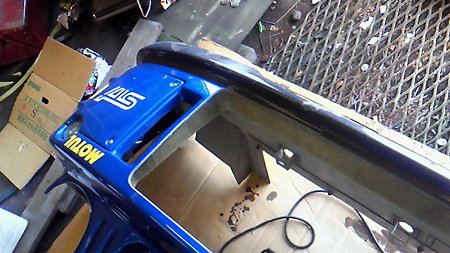

トリミング
トリミング posted by (C)勝@大分

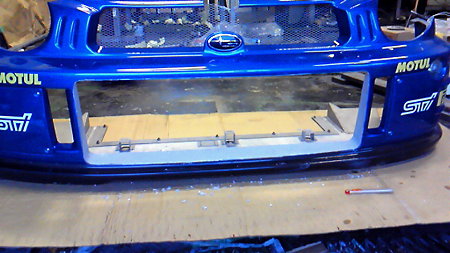

サンダーで余分な部分をカットして



形を整えて行きます。

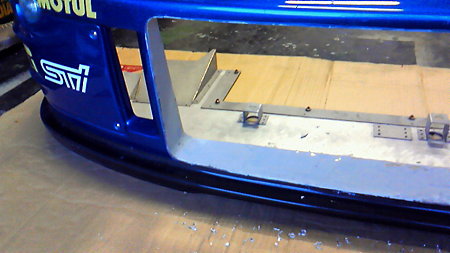

トリミング2
トリミング2 posted by (C)勝@大分

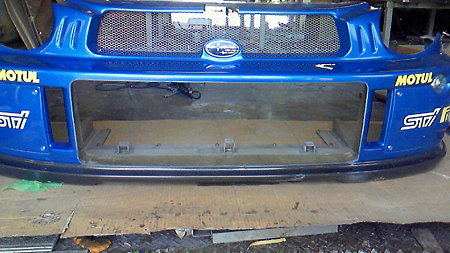

綺麗にトリミング完了です。



仮合わせ2
仮合わせ2 posted by (C)勝@大分

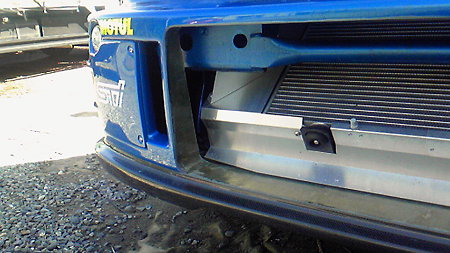

とりあえず、仮合わせしてみました。

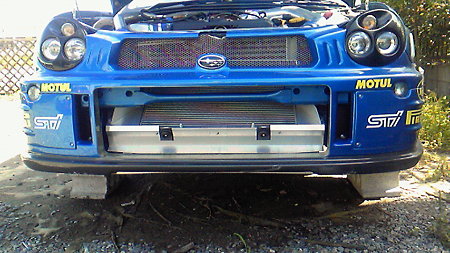

仮合わせ3
仮合わせ3 posted by (C)勝@大分


かなり様になって来ましたね~♪




パテ盛り
パテ盛り posted by (C)勝@大分



次に仕上がりを綺麗にする為に、パテを盛り盛り



パテ盛り2
パテ盛り2 posted by (C)勝@大分




今日はココまでで



明日まで硬化させます。




だんだんと形が成形されていって面白いですね~


あと、ラジエターの入る寸法の計測もしました。



60ミリのコアを使うとして。。。。



ラジエターの全体的な大きさは760ミリx300ミリ程度かな~


後は、配管のレイアウトを考えなければ・・・・・。

2009年08月06日 イイね!

積層っっっっ!

今回はっ



次の工程に入りますた。

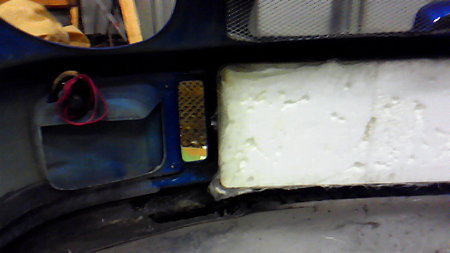

型はめ込み
型はめ込み posted by (C)勝@大分


発泡スチロールで型を形成して、離形テープを貼った物を


先日の開口した部分にはめ込みます。

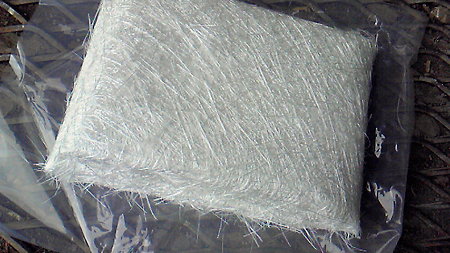

ガラスシート
ガラスシート posted by (C)勝@大分


これは、補修用のガラスマットですね。。。。

12センチ幅にカットして、さらに必要な寸法に細切れにします。



FRP積層
FRP積層 posted by (C)勝@大分


FRPの溶剤に硬化剤を1%ほど加えて、

ハケで塗っては、ガラスマットを貼り付けて。。。。。。


さらに、溶剤を塗って。。。。。



これを数度繰り返し・・・。


FRP積層2
FRP積層2 posted by (C)勝@大分


4層ほど積層して、そのまま硬化させます。

さわってみるとバンパーが、ほんわか暖かくなってきてました。

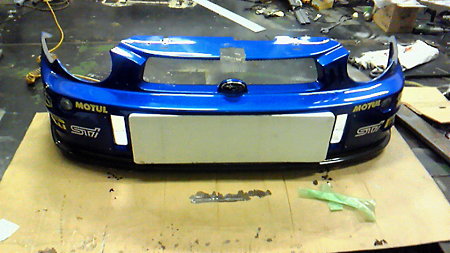

FRP積層後
FRP積層後 posted by (C)勝@大分


正面から見たらこんな感じですね。



明日は、型を外して。。。。。


余分に積層下部分のカット&修正


あと、バンパーの表面に垂れた溶剤の除去をしようかと思ってます。



これならば、ちょっとしたカナードくらいなら作れそうですね。♪


2009年08月05日 イイね!

書き忘れがありました。。。

書き忘れがありました。。。九州ハイパーミーティングフェスティバルにて



槍騎兵のメンバーさんの中に


RC(ラジコン)が得意な方々が居るとの事で、



内容は決まってませんが、



RCブースも設置予定。。




ただ、ブースと呼べるのかはわかりませんけど。。。。



RCがお好きな方は、



自分のRCを持ってきて遊ぶ事が出来るスペースを確保する予定です。






2009年08月03日 イイね!

九州ハイパーミーティングフェスティバル(序)その2

九州ハイパーミーティングフェスティバル(序)その2九州ハイパーミーティングフェスティバル



公式HPが完成したのでお知らせします。



こちら




そして。。。。。。



本日より参加を受け付けます。


私はスバル車担当なので、スバル車オーナーの方はHPに記載の申し込み方法で


メールをお願いします。


その際に、現地でやりたいイベントの希望と記念品が欲しいかの「Yes」「No」を書いてくれると助かります。


では、沢山の参加をお待ちしています。

2009年08月03日 イイね!

貴重な資料をいただきました。♪

ラジエターのレイアウトを検討中の勝@大分です。

そこで、華子さんより貴重な資料を送っていただきました。♪



P1000161
P1000161 posted by (C)勝@大分

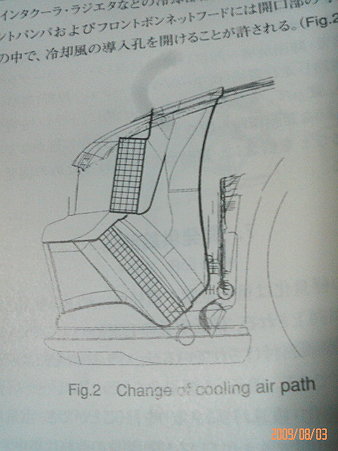

まずは、WRカーのラジエター&インタークーラーのレイアウトスケッチ


まさに、この方法っ!!

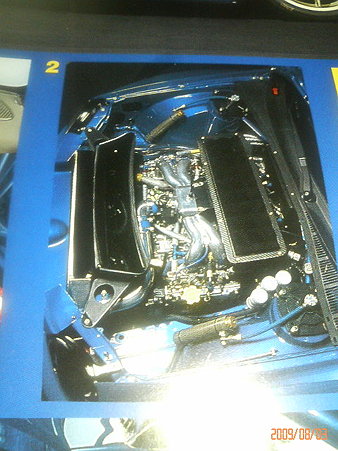

P1000164
P1000164 posted by (C)勝@大分


こちらは、WRカーの写真ですね。

シュラウドの取り付け方などが良くわかりますね~


これがベストなレイアウトでしょうね~


明日から、実際の車両寸法を計測して



ラジエターの図面を書くことにします。



華子さんありがとうございました。
