Lonesomeおやじの"ロンサムカーボーイ情報と2TGエンジン" [トヨタ セリカ]

整備手帳

作業日:2013年9月16日

リアスピーカー TS-X60

他の整備手帳を見る 他の整備手帳を見る

目的 修理・故障・メンテナンス
作業 DIY
難易度

初級

作業時間 30分以内
1

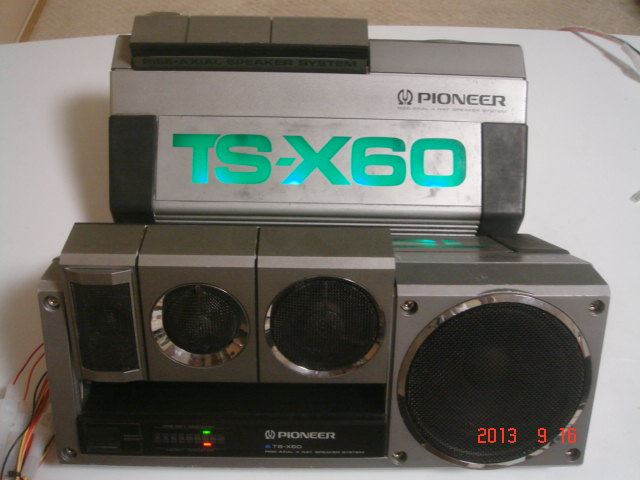

こちら、ライズアキシャルシステムのTS-X60です。
中、高、超高音部がダイヤル設定した高さまで、上昇します。
しかし、このスピーカーを手に入れて、色々と悩まされました。
まず1番目が、上下制御。ばらして基盤をじっくり見てみると、DCモーターの極性をリレーで入れ替えれて、上昇したり下降させている事が分かった。しかしユーチュー●の画像を見て、疑問が。
上昇のさせ方は分かるが、下降させる制御の仕組みが分からない。
2
CD-5で経験のあるリレーの問題なのかとか、色々調べたが、やっとこさとある筋から取説(たぶん箱の表書き)を入手でき、常時電源がモーター駆動で上下駆動電源で、アクセサリ電源が通電している状態で上昇、キーを切った状態(アンプの青線からアクセサリ電源を取っている場合は、テープ駆動停止=アンプOFFにて。)で下降し、最終的にリミットスイッチで制御停止する事が分かった。ユーチュー●の画像で下降させているのは、見えないところでアクセサリ電源をOFFにしている操作をしているのでしょう。
3

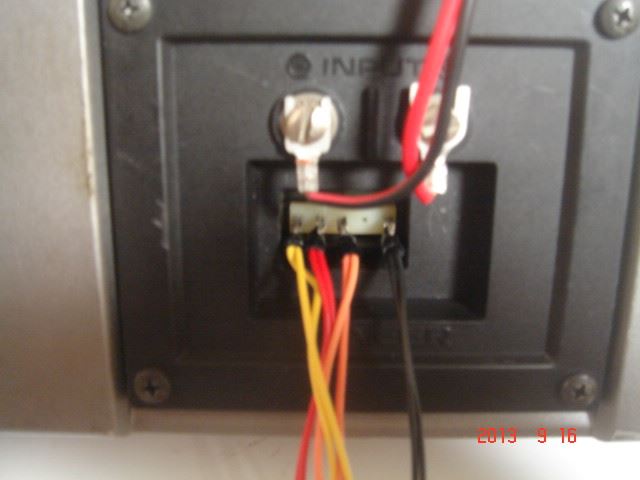

次の問題がスピーカーの端子。
測定してみると、ピンピッチが5.5mmピッチでした。これは困った。こんなピッチは規格にないし、調べてもメスで使えそうなコネクタは見つからなかった。

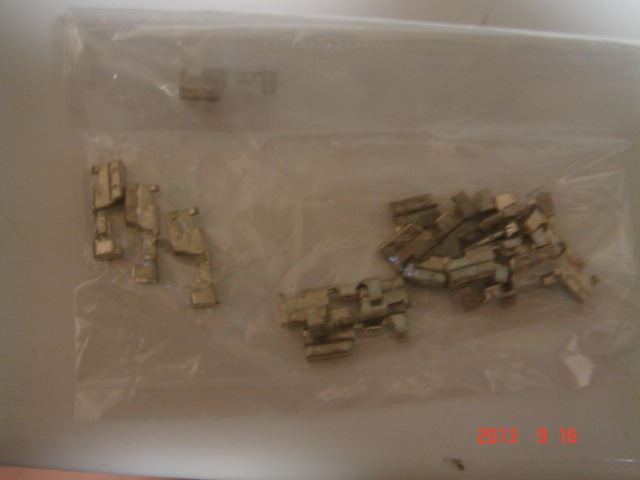

しかたがないので、シングルコネクタで1本1本、繋ぐ事にしました。
4本のピンアサインは左から①イルミ電源②アクセサリ電源③バッテリ電源(常時12V)④GNDです。④GNDだけ1本、離れています。
4

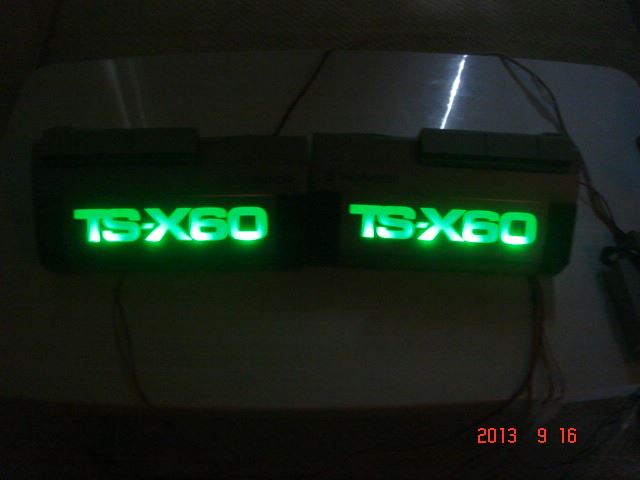

イルミを付けると、こんな感じ。12Vの麦球も切れていたいたので、全部新品に交換しました。今でも通販で麦球が買えるのはありがたい。
前の車のリアビューに、こいつを付けた”ハイソカー”当時、よく見かけたっけ。
