アンダーネオン管の取り付けですかっり忘れてた。

フットライトも付ける予定だったんだ。すっかり忘れてた。

今晩少し作業するかな？

ということで、取付けてみました。

当初はこんな感じで作成予定だったのだが。。



取付け位置を見ると、10mmくらいの穴なんで、こんなんにしてみました。

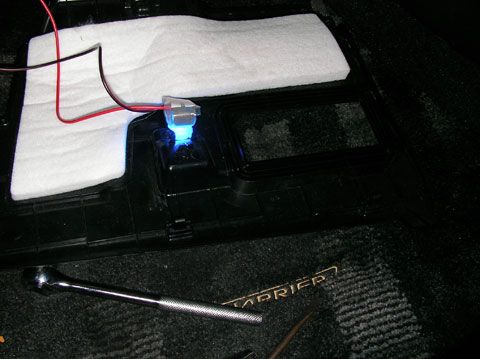

諸主席だけですか、取付けの写真。



点灯状態の撮影
なかなかうまく撮れていないのは、内緒。



これで、光関係は終了かな。

ハリアー用　　
ワイパー長さは　550mm　650mmのようだ。

550mmの型番は、85212-53070-79

650mmの物は、後期型WISH運転席側と同じようだ。

当方聞き伝えで聞いたことのメモ書きです。

保証するものではありませんので、あしからず。

う～、共販に聞いたけど。。。
LEXUSの部品の情報には長さを表す数字が無いそうで、探せないとのこと。。
650mmの物がついたLEXUSの車種がわかればってことで。。。

後期型WISH運転席側のものは普通のワイパーのようで、エアロではないとのこと。

断念。

ネットを調べると、85212-68040　(650mm)　ぽい。
それと、新型WISHはエアロワイパーがついているようだ。

ここ 　で650mmのものを販売(4510円＋送料)されているが。。。

ネットで拾った情報です、誤りもあると思います。
350mm　85222-68030　　　1554
400mm　85222-28160　　　1910
400mm　to29c-e00006
425mm　85222-42100　　　2079
475mm　85222-30580-79
500mm　85222-53060
550mm　85212-53070-79　3400
550mm　le12a-e00002
600mm　85212-42110
600mm　85212-33240　　　3885
650mm　85212-68040　　　4505
700mm　85212-28160　　　4851

やっと取付け完了。
２日間もかかってしまった。

前側から撮影


後ろ側


近くでみた時に、横の管の長さ少し短いなって思ったけど、暗いところでみると、まあいいか？って感じ。

リモコンのドア開閉の動作に連動させているので、Movieを取ってみた。
MOVIE


費用
本体　ヤフオクで、5000円+送料/振込1290円＝6290円
その他、取付け、配線部品　約3000円

予想どおり、今日は完成には至りませんでした。
ネオン管の取付けと、配線引き回しまで、明日完成ってことに。

今は、シガーライター横にスイッチを取付け加工中。。。

結構、大変そうだな。。。
樹脂に貼付けとか、ビス止めしてしまえば簡単なんだろうけど。。。


左右の取り付け。
使えそうのボルトを３本発見
このボルトに、L字の金具を取り付けて、このL字の金具にL字のアルミの押し出しを取り付けて、それに、ネオン管を取付ける。
配線はスカップの下の穴から通せそうだ。

フロントは、アンダーガードの下部にビスを発見。
これに、平の250mmの穴空きの金具を付けて、それにぶら下げるようにネオン管を付けるしかないな。
配線は、フェンダー内を通して、スカッフへ通すって感じか。

リアが問題だな。
固定する場所がない。ない。。。
アンダーガードに穴を開けないといけない感じ。
配線もリアサス周辺を通して、スカッフから抜くって感じだ。

明日買ってくるもの。
アルミの押し出し　　1.5mm以上　２本
4mmボルト、ナット、12mmワッシャー　各12本
25mmクランプリードワイヤー　２個
配線接続　つきあわせ　６個
４本ジョイント　　２個
３本ジョイント　　２個
ワンタッチジョイント　６個

あれ？
回路考えていたら、、
ルームランプから電源/アースを取ると、両切りしないとダメじゃん。
アース側で切ればOKなんだ。(図)
ということは、４接点のスイッチを探さないと。

まだ、4～5000円かかりそうだな。。。。
