１月２６日に再注文したバックライト用ＬＥＤ。
週末を挟んでの手配でしたが本日４日に届きました。

前回、全く違う商品が届いたので
ストア側も注意して発送してくれたとは思うのですが
今回も一抹の不安がありました。

前回同様、パイプに収められていました。
梱包は問題ありませんね。


開梱して確認します。
搭載されているＬＥＤの個数、基板形状は問題ないのですが
ちょっと違う。
記載されている品番等は似ているのですが
ＬＥＤレンズの形状（表面処理）が違います。

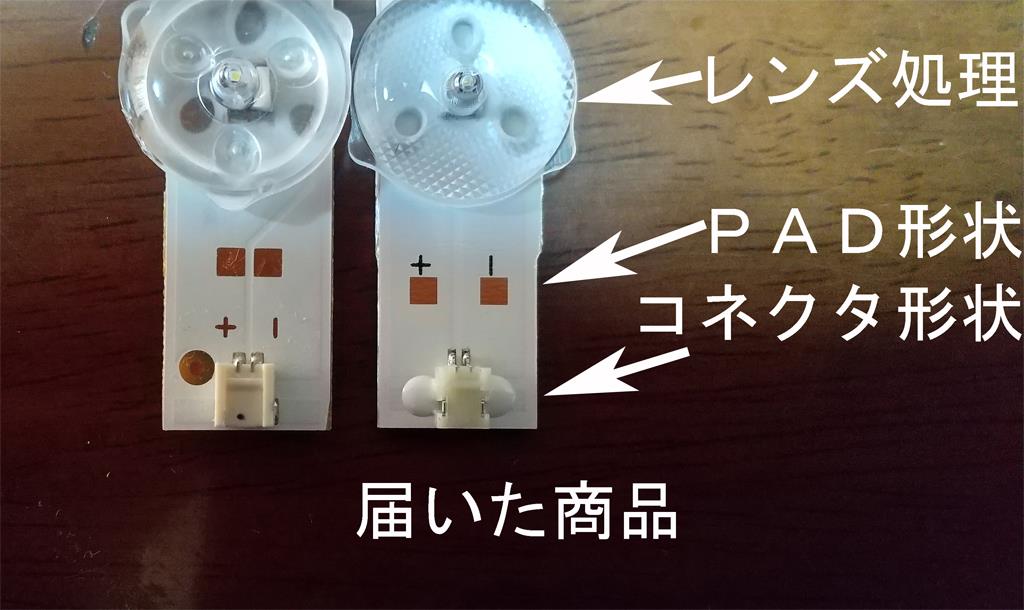

上側：元のバックライト用ＬＥＤ
下側：届いた商品


レンズ表面処理、テストＰＡＤ形状、コネクタ形状が違う。


そもそも、ストアに掲載されている画像と違います。

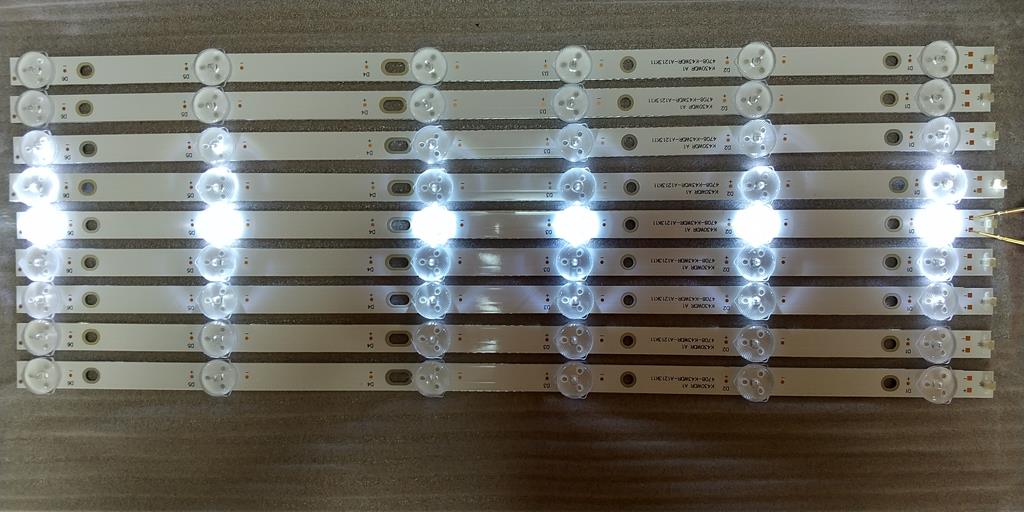

念のため、動作確認しましたが全数問題なしでした。
確認はテストＰＡＤに電源を接続して確認。


コネクタ形状が違いましたが念のため接続すると問題なく勘合。


全数コネクタ接続して動作確認しましたが１本だけ点灯せず。


コネクタのプラス側とプラス側テストＰＡＤ間に導通がありません。
確認すると白色のソルダーレジスト下の銅箔パターンが斜めに欠損
しているようです。
プラス側テストＰＡＤの銅箔が一部斜めに欠損しています。


問題のない商品のソルダーレジスト、銅箔パターンの画像です。


今回。
・商品説明と異なる商品
・不良品が１本あり


とりあえず使用することは出来そうですが、商品説明に掲載の画像と異なるのでストアへ確認を行う予定です。

#電子工作

昨日届いたバックライト用ＬＥＤ
注文した商品と異なっていたため
２５日夕方に返金要求を出しました。


本日、２６日返金処理に入ったとのメッセージが届いたので
ストアへ迅速な返金処理についてお礼のメッセージを送り
再注文しても良いか確認したところ『ＯＫ』との返答だったので
早速注文しました。

今度はちゃんと正しい品物が届きますように。


手元の商品は返品不要となりました
念のためＬＥＤの点灯確認を行いましたが
９本全数問題ありませんでした。


#電子工作

１月１７日にAliExpressで手配したバックライト用ＬＥＤ。

本日２５日に届きました。
一週間で届いたので非常に速い対応に感謝です。

丸いパイプに収められていました。



品番を確認すると『K420WD』とあります。
あれ？？？


とりあえず並べてみました。
９本入っていたので本数は問題なし。


届いた商品と並べてみました。
ＬＥＤの数が違います。

画像上：本来はＬＥＤ６個搭載
画像下：届いた商品はＬＥＤ５個搭載


品番が異なる違う商品が届きました。
画像上：本来のバックライト用ＬＥＤ
画像下：今回届いた間違ったバックライト用ＬＥＤ


早速ストアへ返金要求を出しました。


再注文とするか別ストアにするかちょっと悩みます。

#電子工作

床屋さんのテレビ修理でAliExpressに手配を掛けたバックライト用ＬＥＤ

呼称としては『ＬＥＤストリップ』と呼ぶそうです。

今回手配したストアは2023年5月に開業との事。

また今回手配の部品は

『過去30日以内に発売開始』となっており
本当にタイミングが良かったようです
さらに販売実績数は”０”でしたが
今回の手配で”１”になっていました。

無事に届くのを願っています。
#電子工作

画面が薄っすらと見える床屋さんのテレビ。
バックライト用ＬＥＤの故障と判断したので
状態を確認するためにバラします。
まずは液晶パネルを取り外し。
ペラペラなので扱い・保管は要注意です。


直接手で持ってしまうと”たわみ”や”ねじれ”で液晶パネルが破損してしまうので１００円ショップで購入した吸盤式フックを利用して安全な場所へ運搬し保管しました。


液晶パネルを外すとシート３枚構成の拡散板が現れました。


拡散板を外すとバックライトが現れました。


反射板を取り除くとバックライト用ＬＥＤの構成が判明です。
ＬＥＤが６個搭載された基板が９枚の計５４個のＬＥＤで構成されシリーズ接続されています。
バックライト用ＬＥＤの駆動電圧が実測で約１２４Ｖでしたので
ＬＥＤ１個あたり約２.３Ｖです。


各基板を個別に確認します。
この基板は問題なく全てのＬＥＤが点灯。


この基板では上から３個目のＬＥＤが点灯していません。
ショートモードの故障のようです。
基板を取り外して確認すると他に２個の計３個がショートモードになりました。


こちらの基板は全数点灯せず。
上から２番目のＬＥＤがオープンモードの故障で１個のＬＥＤはショートモードでした。


今回の故障（バックライト用ＬＥＤの不点灯）は１個のＬＥＤがオープンモードの故障となったために全ＬＥＤが不点灯となったようです。
品番がこれ。


床屋さんに状況を説明。
AliExpressで９本セット品が見つかったので注文しました。
この際なので全数交換とします。

続く。
