作業日：2024年10月25日

ディライトスモール連動に

Item: ディライト スモール連動に
Author: サングレイト

エーモンのコンパクトリレー3234
この5極リレーを使って

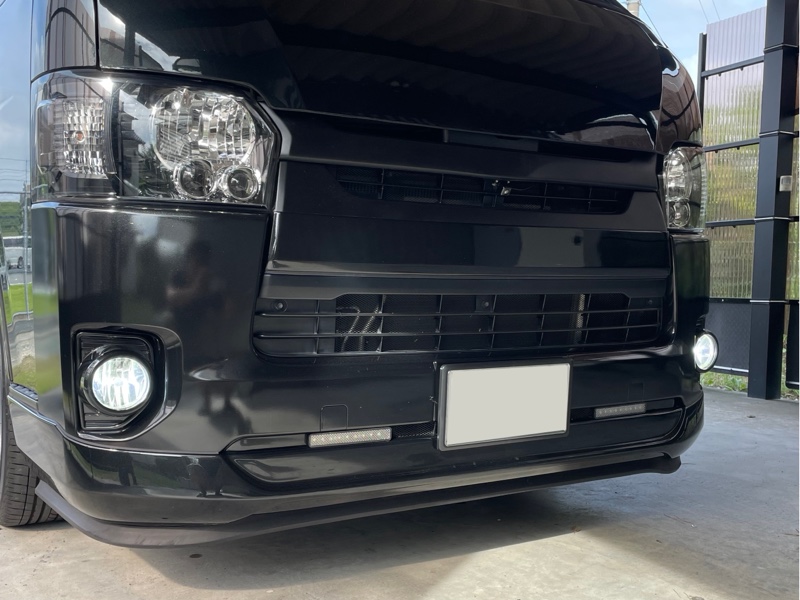

常時点灯のディライトを

スモール点灯時に消えるようにしました。

配線は…
赤アクセサリー電源
黄絶縁(繋げない)
白ディライトのプラス側
青スモール電源
黒アース

アクセサリー電源側にヒューズを付けます。
リレー本体が防水ではないので、ボンネットの中に設置しました。
