前回からの続きになります
【2025年度版】続、グラボ縦置きをやってみたくなりまして…①【準備編】

2022年のグラボ縦置き投稿はこちら
⑤PCを新調…（略）グラボ縦置きをやってみたくなりまして…


グラボを外して


CPUクーラーを外して

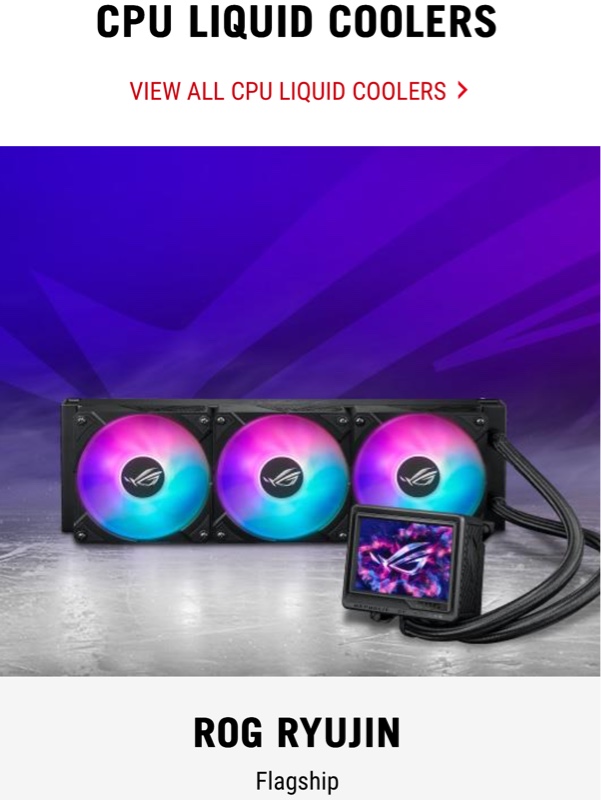

RYUJIN III EXTREAMの開封


ファンは分厚い30mm
今使ってるLian Li AL120 V2は28mmですから更に分厚い

デイジーチェーン接続端子はかなり小さいですね
Lian LiのALシリーズに比べると不安定、かなり遊びがあり、連結したファンを捻ると軽くグラつきます


この遊びのせいで、ラジエーターへの固定時に接触不良を起こしました

全てのファンが回っているが、１つのファンだけ発光してない状態

３つのファンが均等に段違いにならないようにビス止めをして、それでもイマイチ接触が悪そうな端子は両端のどちらかに持ってきた方がいいですね

マグネットで簡単にくっつくけど、ズレ無くガッシリとは固定されない印象を受けました

この辺はLian Liのデイジーチェーンの方が安定感がありますね
ALシリーズはかなりガッシリと固定されます


MBのヘッダーとファンの端子を繋ぐコネクターの付いたケーブル

連結したファンの前後の端子（オス・メス）のどちら
側にも接続できるように、オスのコネクターとメスのコネクターが付いた2本が付属してます


ブレードの形状が独特です
けっして成形ミスでは無いはずw

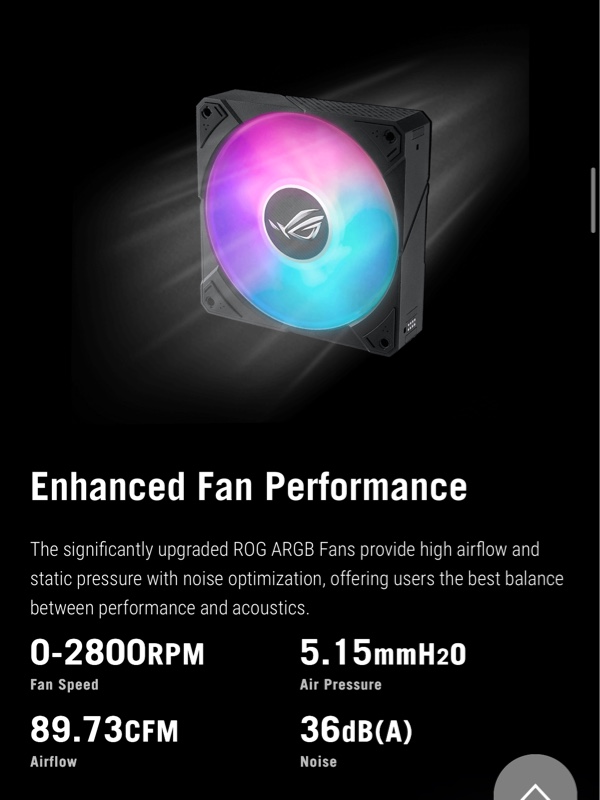

この形状とMAX2800回転で89.73CFM、5.15mmH2Oを生み出すのかな

Fractal DesignやNoctuaにもこんなギザギザファンがあったような…でもあっちはノイズ低減の為だったような…？


ラジエーターもかなり分厚くなり、チューブも太くなってますね

新旧比較
左→RYUJIN III EXTREAM
右→RYUJIN II

先代と比べて、冷却効果を高める為にファンとラジエーターがかなり分厚くなっているので、ケースによっては干渉するかもしれません


ROG HELIOS（PCケース）+ROG Z690-F（MB）の環境ではVRMヒートシンクへの干渉は無いですが、かなり際どいとこまできてます


ヒートシンクの背丈がもう5〜10mm高かったら場所によってはファンに干渉すると思われます、今の状態は絶妙なクリアランスw

次に買うMBは要注意かな

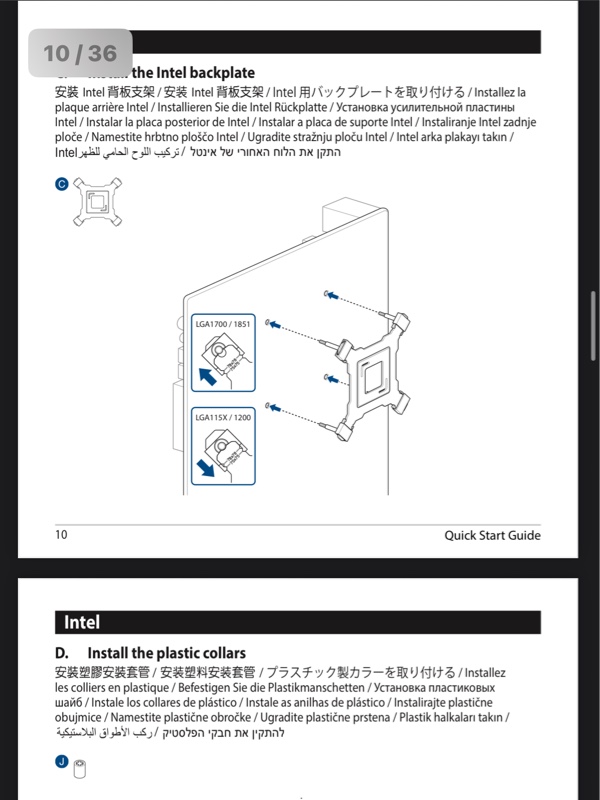

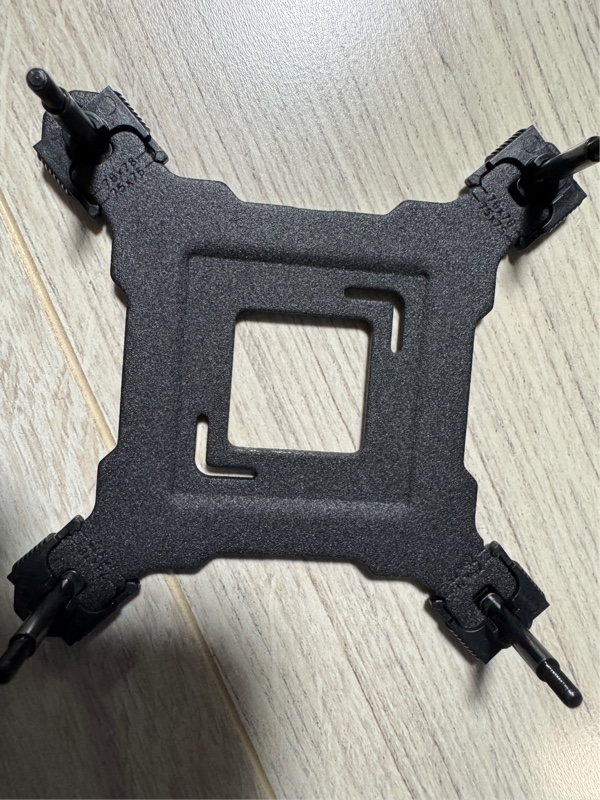

バックプレートが金属製に変更されています

RYUJIN IIは樹脂製だったので、締め過ぎて割れた報告がありました

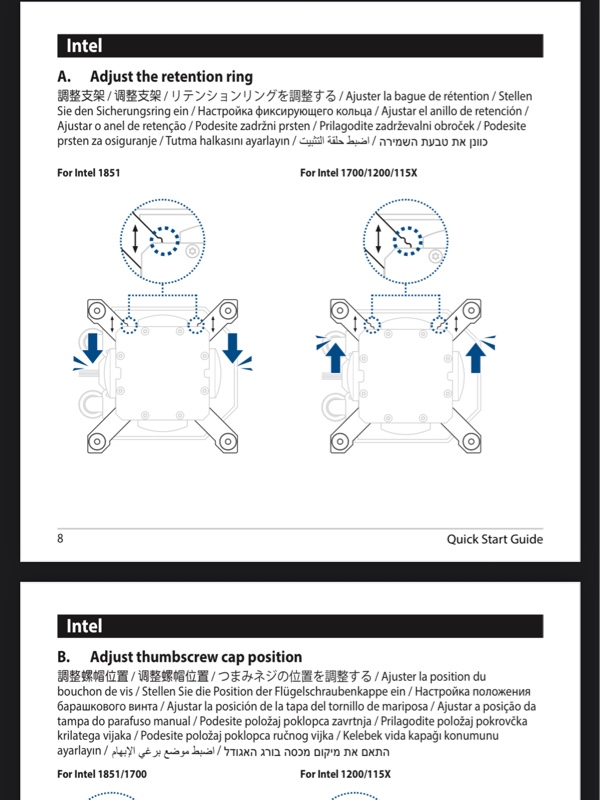

ソケットに合わせて可変式


ヘッド側も可変式


対応ソケット


可変式なので細かい調整は効きますが…


チョロチョロ動くので、ヘッドの嵌め込みに苦労しました
バックプレートを押さえながら巧く嵌め込むのは少し慣れが必要ですね

MBへの配線ですが、取り敢えず自分の場合はポンプはCPU_FANへ、ラジエーターファンはCHA_FANに接続しました

ポンプをAIO_PUMPに繋ぐと100%稼働になるので、うるさいかなと
あとは常時100%稼働だとポンプの寿命も短くなるかなと思ったので


FAN XPERT 4 で管理するならば、ポンプをAIO_PUMPに繋いでも100%固定じゃなくて回転数の調整ができるのか？

そもそもAIO_PUMPのヘッダーには回転数を調整するピンがないのかな？

時間がある時に要検証ですね

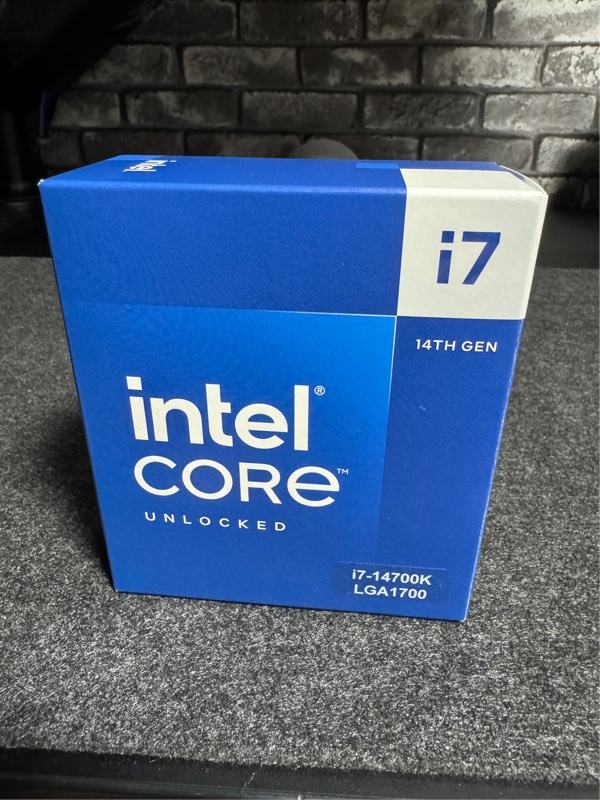

14700Kを開封

MBのBIOSは既に最新に更新してあります
例の問題も大丈夫かと

どのみち電力設定をするつもりです

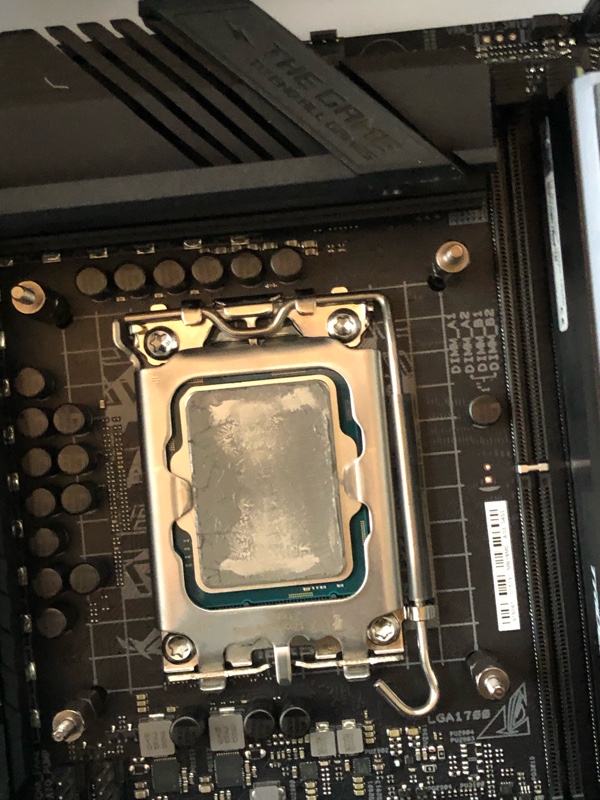

マスキングしてからのカード塗り

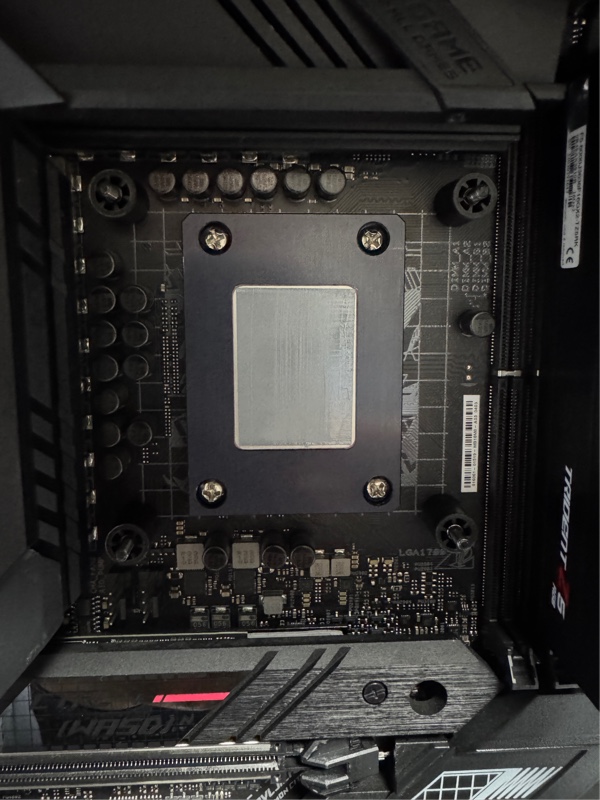

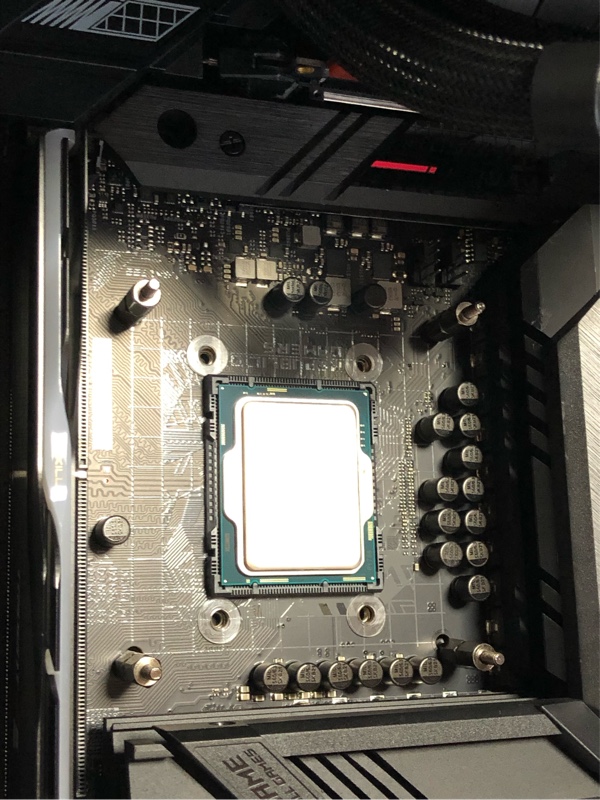

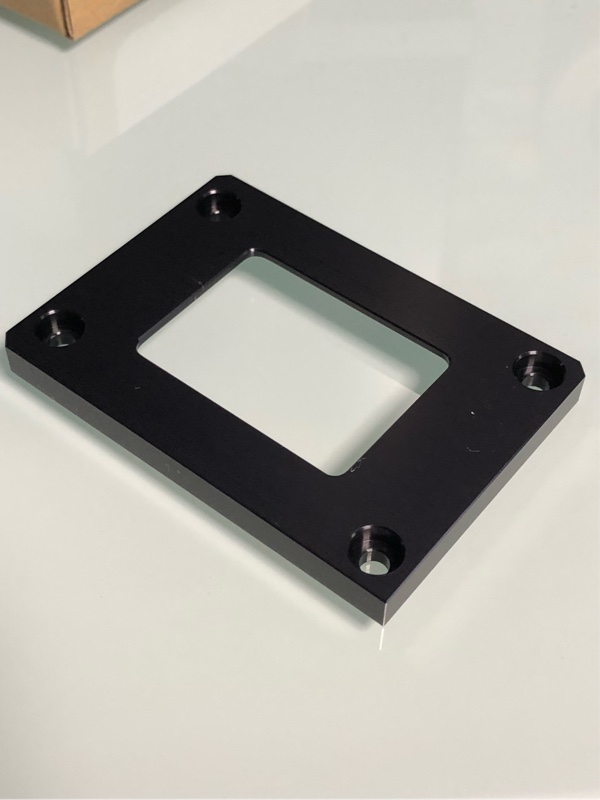

前回に引き続き、CPU反り防止のコンタクトフレームを使ってます

PCER24さんのAnti Bent Cool Booster
精細なフィッティングと剛性感、マッドブラックな質感といい良く出来てる製品ですね

これを付けるとマスキングテープが貼り易くなると云うメリットもあります


今回はグリスにSMZ-01Rを使用
相変わらず塗りやすいですね

熱伝導率13.2W/m･Kの高性能で塗りやすいのですが、半年くらいでかなり劣化するのがデメリットと言われております

CPUグリスについては諸説ありますが、有志の方々の検証から、10W/m･K以上を謳うグリスはどれを使ってもほとんど差が無いと云う結果も出ているようです

ま、好きなもの使えって事ですw
マスキング+カード塗りならば、そこそこ固いグリスでも比較的綺麗に塗る事ができます

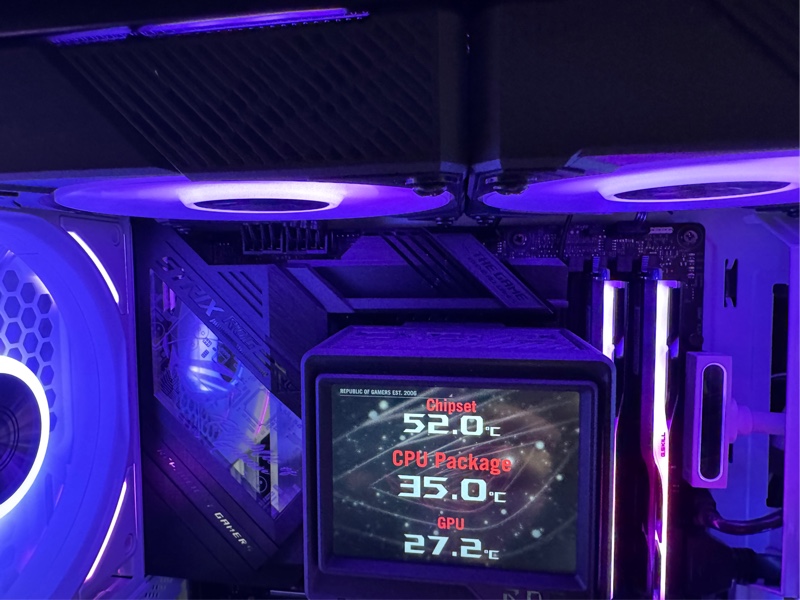

RYUJIN III ではRYUJIN IIにあった専用コントローラが廃止されました
MBのファンヘッダーに直挿しするように仕様変更されています


液晶も解像度が上がっているらしいのですが、動画に差し替えない自分にはあまり関係ないかな

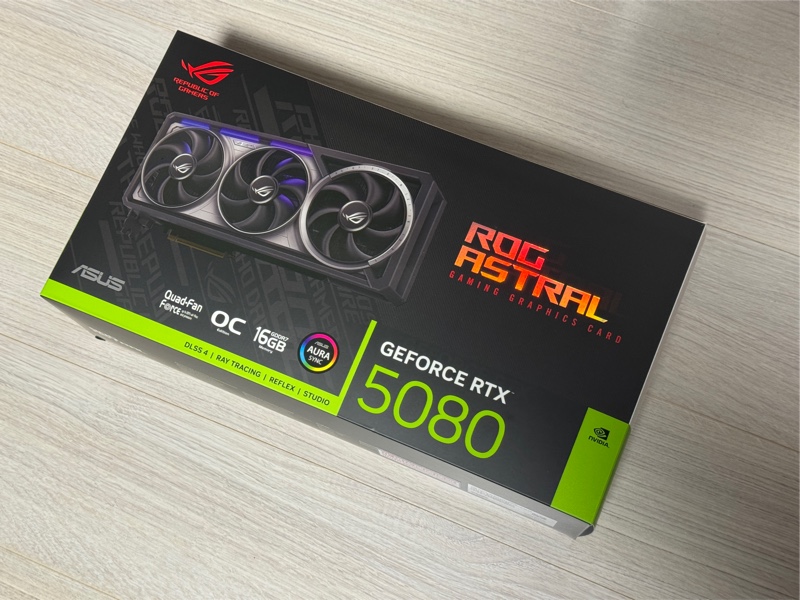

ASTRAL 5080を開封


ん〜、デカいな〜

最近のグラボはデカいとは聞いてましたが、こんなにデカくなってるとは…

そして重い


取り敢えず、この縦置きスリットに嵌めてみよう


はい、嵌めましたよ、そしてステーで支えました


うーん、これは位置がまるでダメですね

ご覧の通り、サイドパネルとのクリアランスが無くなりました

窒息確定してます


このPCケースには、奥側の８枚の水平スリットを外して、2本の垂直スリットに替えるパネルも付属してたはず…保管してある箱から探そう


探して嵌めてみたら、今度はMB側にグラボが寄りすぎてライザーケーブルが入る隙間を確保出来なさそうでした


まいったなこりゃ

丁度良い位置にグラボを持ってこれない…

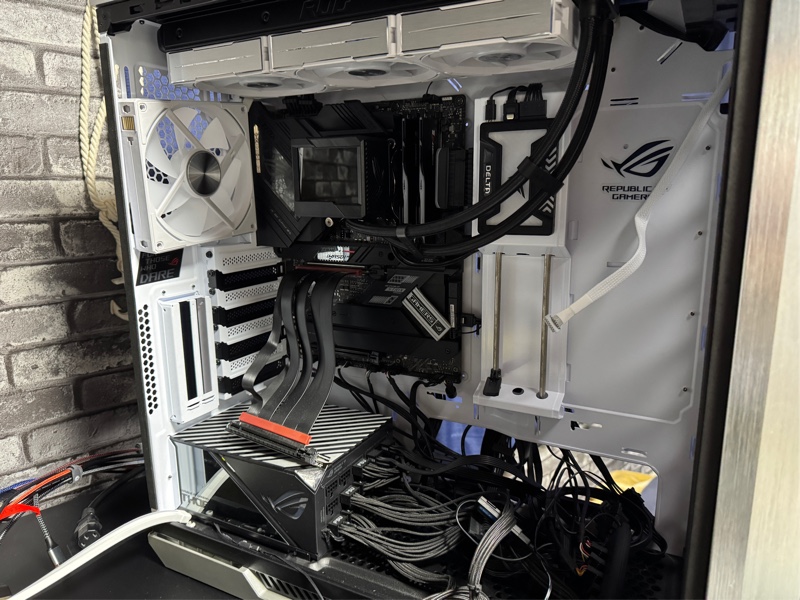

取り敢えず、グラボの起動の確認をしてみようかと思いライザーケーブルに繋いで通電

CPUを換えたので何ちゃらかんちゃらのメッセージが出ましたが…ま、動く、普通に動く

が、しかし、イベントビューワーを見てみたら1秒間に20〜30個くらいのPCIE関連のエラーを吐きまくってました

RTX5000シリーズからはPCIE5.0になってますし、MBは元々5.0です

その間を4.0のライザーケーブルで繋ぐとおかしな事になるんだろうなと思い…

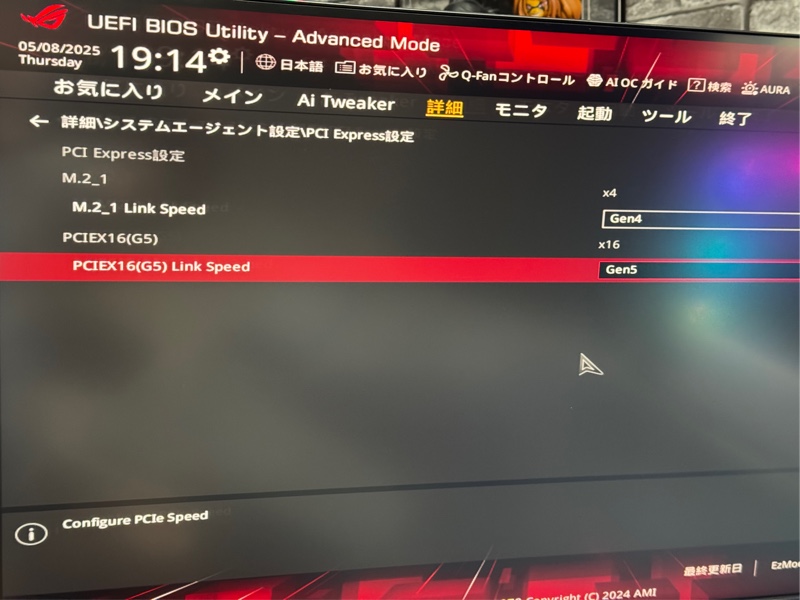

BIOSからGen4に変えてやるとエラーが止まりました

どのみち、この窒息配置では使えないのでMB直挿しの通常配置にしてみます

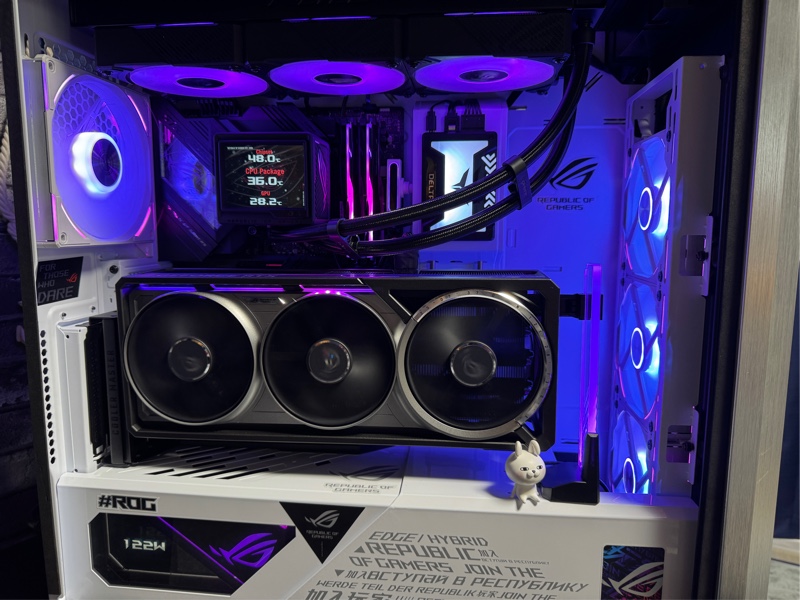

水平配置でGen5に戻します

超安定、多分冷却的にも1番安定w
　


さて、グラボの垂直配置の為には位置の調整ができるホルダーを買わないといけない



このケース、ASUS HELIOSでは、用意されている2箇所の垂直配置用のスリットはどちらも使えない

手前過ぎてサイドパネルとの隙間が無くなるか、奥過ぎてMBとの隙間が無くなる

グラボ用の可動式ホルダーが確か売られてたはず、Amazonで探してみる事に…


何個かある
怪しい中華メーカーから古参のPCパーツメーカーまで5、6種ある

Amazonレビューやyoutubeを見て周り、最終的に選んだのがこちら、

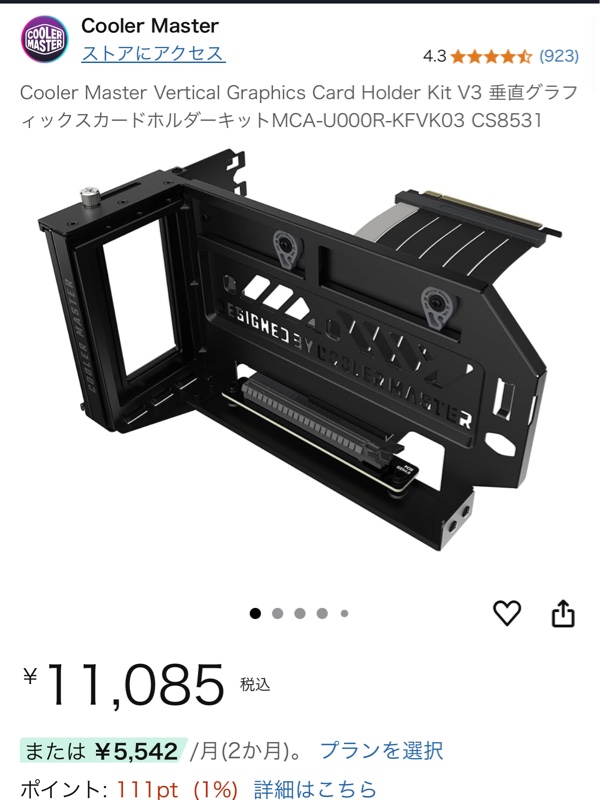

COOLER MASTER
VERTICAL GRAPHICS CARD HOLDER KIT V3

ライザーケーブル4.0は要らないんだけど、セットになってるから仕方がない

強度がありそうなところと、パーツが3つに別れるので設置が容易にできそうなところが気に入りました


そして、PCIE5.0のライザーケーブルも必要です


安定のLINKUP

PCIE4.0と5.0の性能差については、理論上ではデータ転送速度が2倍になっていますが、実際のゲーム時ではFPSが概ね数%しか変わらないとされているようです

youtubeの検証動画では、5080をテストに使って4.0と5.0ではFPSが1%か2%しか違わない結果ってのを見ました

RX9070XTで10%程の差が出てる動画も見ました

ゲームタイトルによるとは思いますが、まあ、FPSは1%〜10%くらいしか変わらないと思ってた方がいいかもしれません

何かアレですね、高速DRAMや又はDRAMのOCみたいな感じ
受ける恩恵は少ない、その分他に投資した方がコスパが良いよみたいな感じ

でも、その各パーツのたかだか数%の積み重ねは馬鹿には出来ないところがあるかとは思います

塵も積もれば…ですし



両方ポチって、待つ事数日…



GPUホルダー到着


ライザーケーブル5.0到着

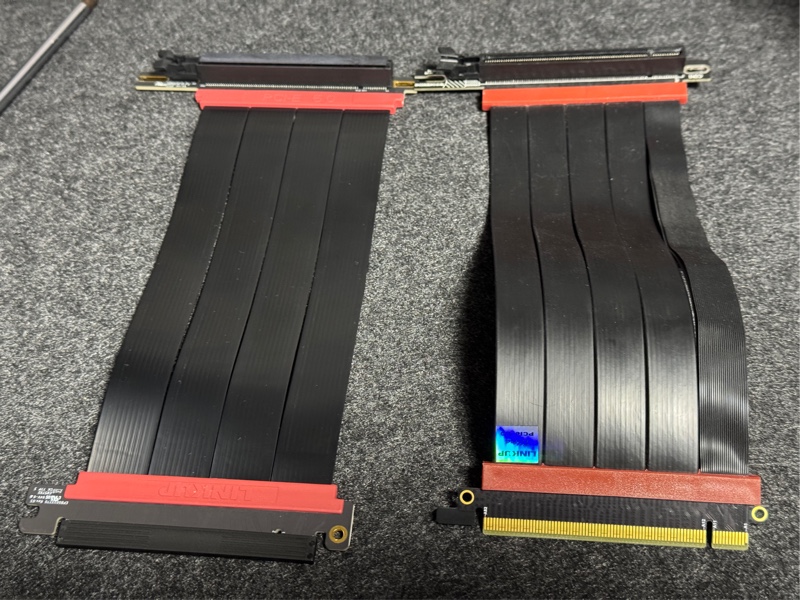

新旧比較
左が5.0右が4.0

新型の方が若干ケーブルが硬い印象、ちょっと曲げずらいかな

早速、設置してみましょう

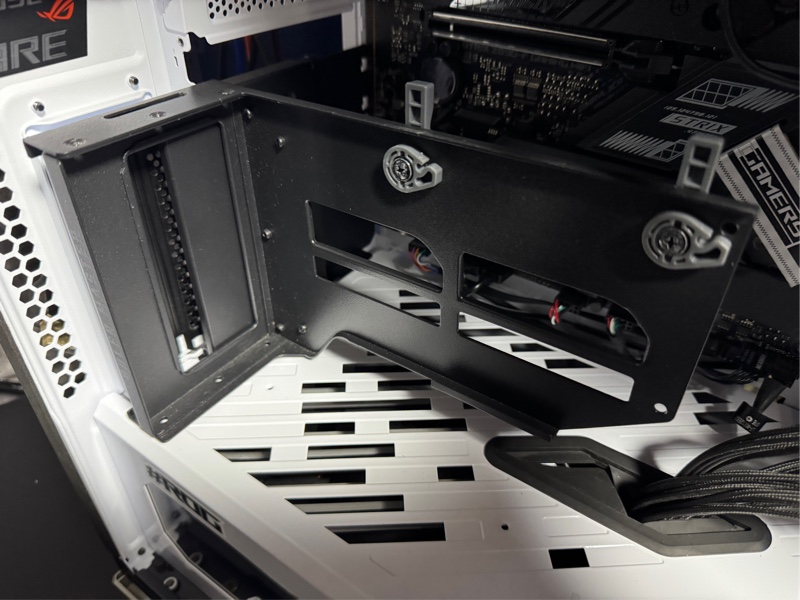

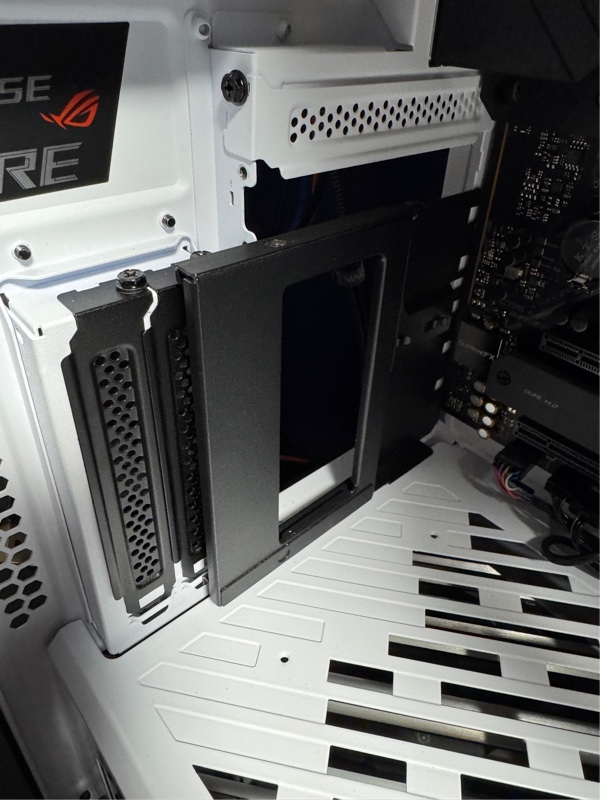

ブラケットをケースに嵌め込む
上部が奥行き方向にスライドできるレールになってます


グラボにライザーケーブルを嵌める
自分はネジ固定はしませんでした



グラボに固定する方のパーツをケーブルに通してスリット部をネジ止め


で、画像にあるパーツの下側を通してライザーケーブルをMBに挿す
グラボは画像のパーツの上部レールに引っ掛けるように嵌めるのですが…

これが中々嵌まらない、グラボの重みとライザーケーブルが邪魔で中々嵌まらない


なので、先にグラボ側に嵌め込みました

画像に見えるグレーのラッチ２つはロックになってます
向かって左右に、ワイド方向にスライドするので適当な位置でロックして固定できます


ブラケットのレールに嵌め込む
これで、奥行き方向にも前後スライドするようになったので、前後左右にグラボの位置を調整できるようになりました


ワイド方向に右にスライドさせて隙間を作り、ケース後ろからDPケーブルをグラボに挿します

DPケーブルを接続したら、スライドして左いっぱいまでグラボを戻しておきます


MBとグラボの隙間を上から見た図

ライザーケーブルは少し右に引っ張られてますが、問題は無い模様


サイドパネルとの隙間を確保

取り敢えず、このくらい空けて様子をみよう


ついでに、コレも換えてみました

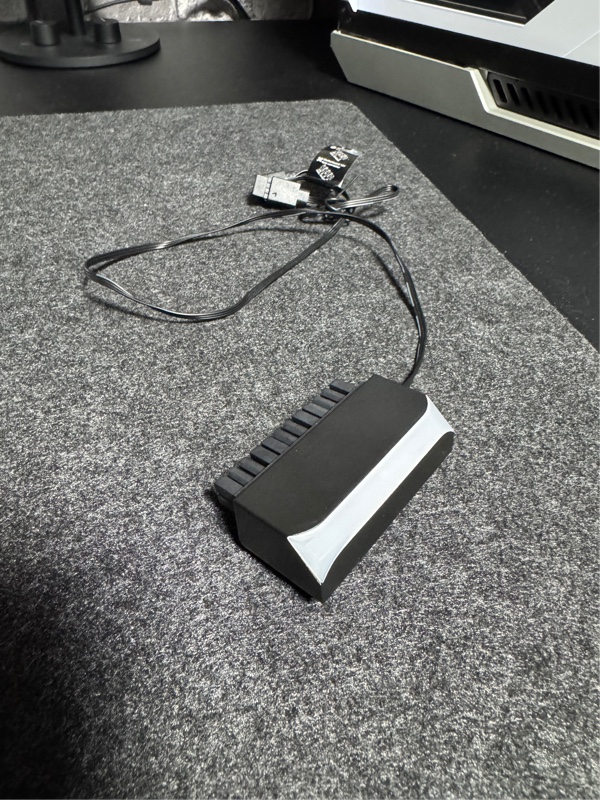

MB24ピン 90度コネクタ


ARGB付き


こんな感じ


今まで使ってたやつは24ピンコネクタとしての機能的には不具合無し
が、ARGBの発光に問題あり

例えば、7色のレインボーなら綺麗に発光するけど、青→青紫→赤紫→赤→赤紫→青紫→青のレインボーのような繊細な色の変化は上手く表現できない感じ、色の違いが無い感じ


なので外しました
見た目もチープ、触ってもチープ
そして固い、挿し込む時も抜く時も固い
固いのでカパっとカバーがめくれました


新しくポチったコレは繊細な色も綺麗に発光します

よくある24ピンコネクタとは見た目も変わってて良い、今のところ不具合も無いです

もう一点

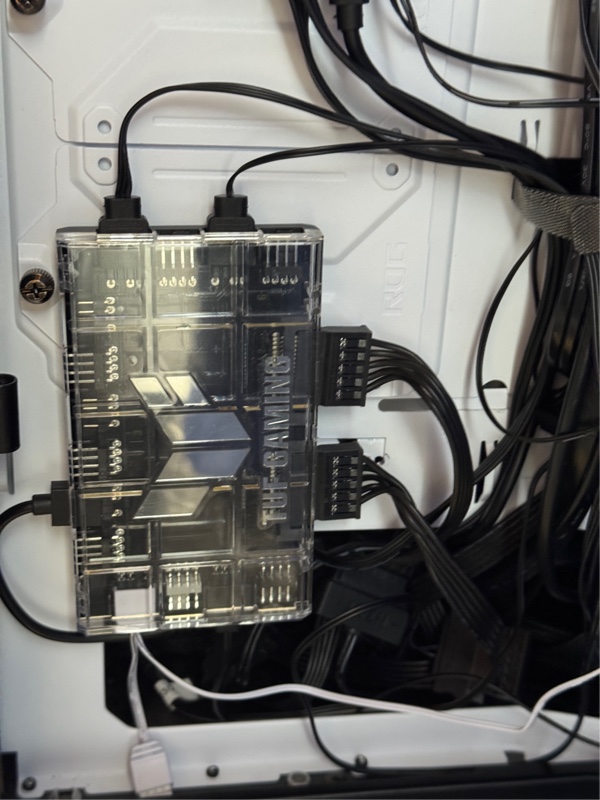

ASUS TUF Gaming ARGB PWM Fan Hub


ARGBハブとして使います

先代RYUJIN IIのコントローラーがARGBハブも兼ねていたので、取り外したらARGBを挿すところがなくなりました
代替品としてこちらをポチりました

安い中華製のARGBハブはAmazonに多々ありますが、燃えた事例もあったので少しでも信頼性の高いものを選びました


裏にマグネットが付いてるので貼りつきます
ちょっと磁力は弱いです


更にもう1点


LINKUPのグラボ用16ピンケーブル、ASUS電源用

12VHPWRケーブルで90度コネクターになってます
グラボ縦置きにした際に予備電源のコネクターがスッキリ配線できます

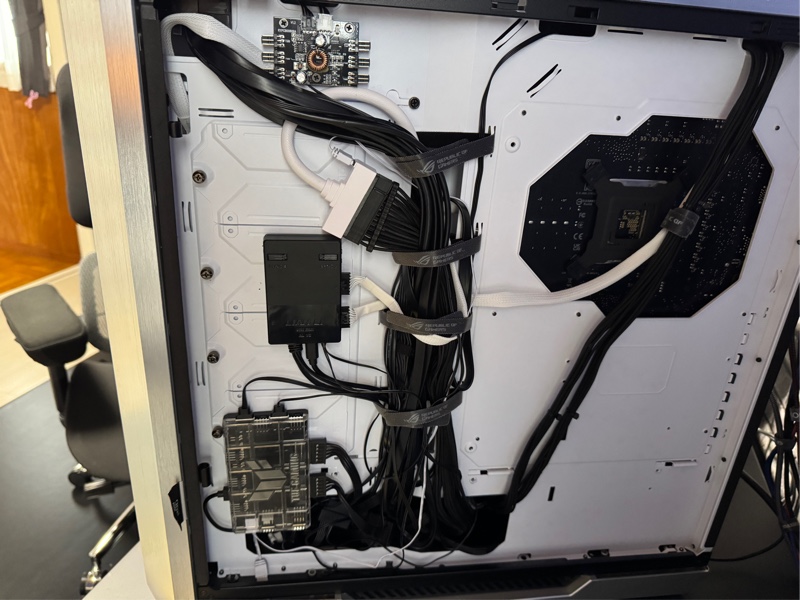

ケースのPSUシュラウド内にのたくっている、PCIE用8ピンケーブル３本が邪魔なのでコレに換えました

コレだと1本で済みます
PSUシュラウド内が非常にスッキリして風通しも良くなります、ただ70cmあるので若干長いです、もう10cm短くて丁度良い感じ


が、しかし、


これはあくまでも3090、4090用なんですよね

5000シリーズ発売より前の製品ですから、5000シリーズに使用される事を想定してないと思われます
12VHPWRケーブルと謳ってますし

12+4ピンの4ピン部には2本しか配線は通ってないです


4090の頃から採用された規格12VHPWRの12+4ピンコネクタですが、当時は4ピンの内、元々配線の通ってないピンが1本あり、2本は信号用、1本は予備、もしくは配線は2本のみで残り2本は未使用だったようです

制御用の4ピンとなっていて、各メーカーが頭を悩ませながらどう使うかを考えていたそうです

なので、LINKUPのこのケーブルは最初から4ピン部には2本しか配線が通ってないのだと思われます


5080に付属している、8ピンx3から12+4ピン変換ケーブルには4ピン部には4本の配線が通っています

もしかしたら、NVIDIAや各メーカーでは予備の3本目と未使用だった4本目を使う予定があるのかも知れません、無いのかもしれませんがw

なので、ここは一応、5080用に1本作っておきましょう


MODDIYで12V-2x6ケーブル90度コネクター付ASUS電源用の60cmをオーダーしました

到着まで2週間程かかる見込み




さて、ここでお知らせがあります



12VHPWRケーブルと新規格12V-2x6ケーブルの違いですが…

なんと‼️

違いはありません、同じものです（ぇ


CORSAIRによると、ケーブルに違いは無く、あくまでもグラボ側と電源側のメスコネクターのピンの改良をした新規格の呼称だと言ってます


ん〜、マジかw
ピンだけかよっ!!

そしてケーブル関係ないし！


当初、MODDIYは自社のケーブルを使用していたユーザーからの融解報告を受けて、RTX5000シリーズには2025年以前に購入した12VHPWRケーブルは使わないで下さい、2025年以降の12V-2x6ケーブルを使って下さいとアナウンスをしましたが、後になって呼び方が違うだけでどちらも同じものだと認めました

ただ、2025年以降は、端子およびコネクタの材料の強化、ワイヤーを太くする等のより強化されたケーブルを製作しているとの事

…みたいな流れがあったようですね

ま、安全に越した事は無い
その強化されたとあるケーブルを頂こうかと思いポチりました

因みに、個人的にですが、MODDIYのサイトの方がCableModよりもオーダーしやすいと感じます

選択パターンや仕様の説明がすぐ見えるところにあるので選びやすかったです

モノ的にはどちらが良いのか？

誰か計測する事が出来る環境をお持ちのユーザーさんが調べてくれたらありがたいですね


ひとまずは、この状態で運用してみましょう


うむ、悪くないぞ〜


よしよし、イイぞ
イイじゃないか、ハハハ

車弄りもPC弄りも全て自己満の世界ですわ

金と時間を使った自己満足です
今回もほとんどローンだけどね〜

自己満バンザイwww

頑張って働いて返しましょう



さて、グラボの確認をしましょう


ちゃんとPCIE5.0で動いている模様


アイドル時には下がります

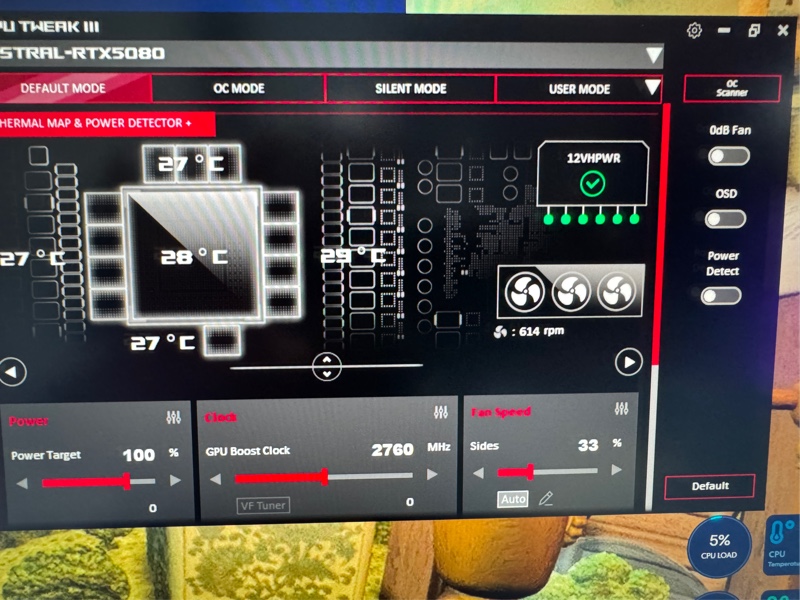

ASUS ASTRALシリーズでは、グラボに12Vを供給する6ピン全てにシャント抵抗器がそれぞれ配置されており、GPU Tweak IIIで常にモニターできます


クリックすると各ピンの現在のアンペア数が表示されます

12VHPWR（12V-2×6）は1ピンあたり9.5Aまでが許容されているそうです

抵抗器が異常を感知すると、画面上の異常が発生しているピンが赤文字になり、アラートが鳴ります

何アンペアくらいでアラートが鳴るのかまだ把握してませんが、1本だけちょっと高い数値になってもアラートが鳴るっぽいです

この監視できると云う点が、自分がわざわざ高いASTRALを選択した理由のひとつでもあります
今現在、同じ5080でもメーカーによって10万円くらいの価格差があります


ドイツの某Youtuberさんが融解問題について検証されてました

かいつまんで書きますと、

この異常を感知する為のシャント抵抗器ですが、NVIDIAや各メーカーでは3090Tiまでは12Vを供給する6ピンの内、2ピン毎に抵抗器を付けていたそうです

ところが、4090、5090ではコスト削減の為か、6ピンで２個または1個の抵抗器しか付けなくなり、これのせいで感知ができなくなっているのではないかと推測されています

そんな中ASUSだけは、MATLIX 4090やASTRAL 5090、5080には1ピン毎に1個の抵抗器を付けてるね

…って事らしいです


ASUSえらいね
俺流を貫いててイイじゃないですか

ROGはボッタクリだとか、ROG買うヤツは厨二だけとか、ROGキッズ（笑）　とか揶揄される事もありますが、今回はナイス👍
物づくりに於いて良い姿勢を示してる

ま、抵抗器が1ピン毎に1個付いてアラートが鳴っても結局は燃えているので、完全な対策になっている訳ではありませんw

ドイツの某Youtuberさんも、そもそも12Vを供給する6本のケーブルのうち、5本が切断されても残りの1本に全ての電力が流れる構造自体に問題があるのではないかと提言されてます


結論、何をしても燃える時は燃えるのが5090と5080
また新たに、基盤上にホットスポットが発生する構造だと指摘されているようです

もしもグラボの設計上の問題ならば、対策品に期待するか、6000番台まで待つしかないですね



続いて、14700Kの電力設定をしておきます


Intel Default Settingsに設定

更に電力を下げてもゲームにはほぼ影響がないとの事なのでもうちょい設定してみましょう


Internal CPU Power Managementから、

CPU Core/Cache Current Limit Max
307A→249A

Long Duration Package Power Limit（PL1）
253W→125W

Short Duration Package Power（PL2）
253W→188W

に変更しました

12th i7Kのデフォルト設定に近いですね

まあ、12thKはまともなCPUだったので、同じアーキテクチャの13、14thKで安全マージンを取ると12thKのデフォルト設定になってしまうのではないでしょうか

13、14thKはガンガン電力を食わせて無理矢理パワーを引き出し、早々と壊れる設定だったようなので…

今回は、横浜のBTO PC のオンラインショップ『PC-take』さんが公開されている設定と同じ値にしてみました

PL1=125W、PL2=188Wに落としても、シングル性能はほぼ影響を受けず、4K環境でのゲーム時のFPS低下はせいぜい-1%くらいのようです

消費電力は約20〜30%減
発熱は約20%減

そして、発熱量が下がるとファンも静かに回転します

ん〜、言う事ないですね、イイじゃないですかw

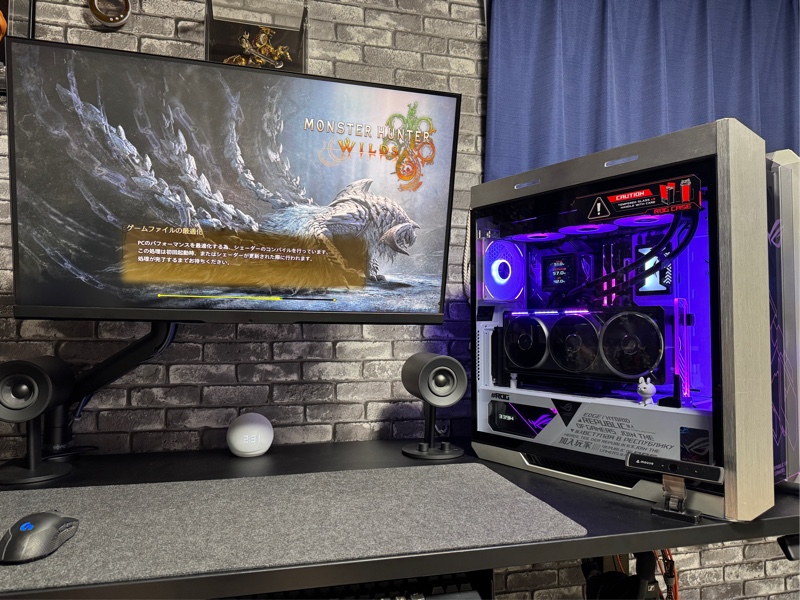

さて、モンハンワイルズを試してみる事にします

とりあえず、チュートリアルまで進めた
今のとこクラッシュ無し

キングダムカムデリバランス2のDLCアプデが来たのでまたキンカム2に戻るw

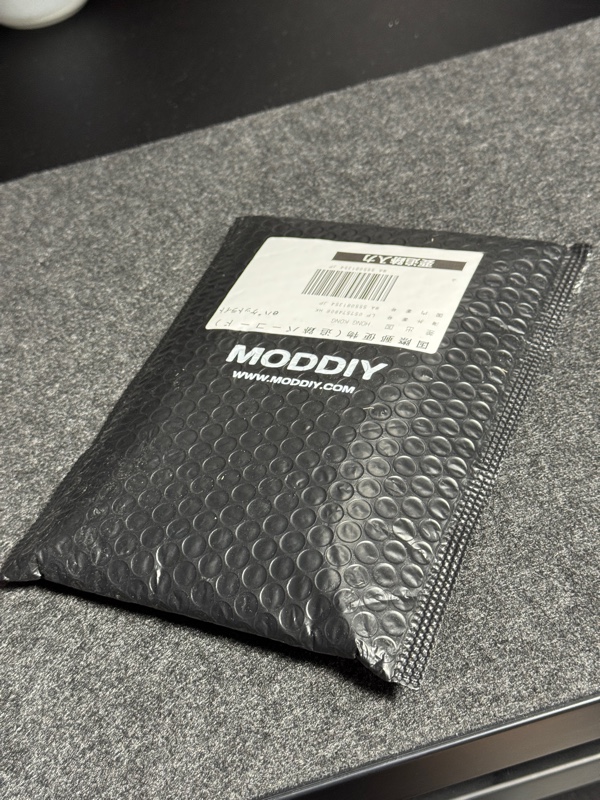

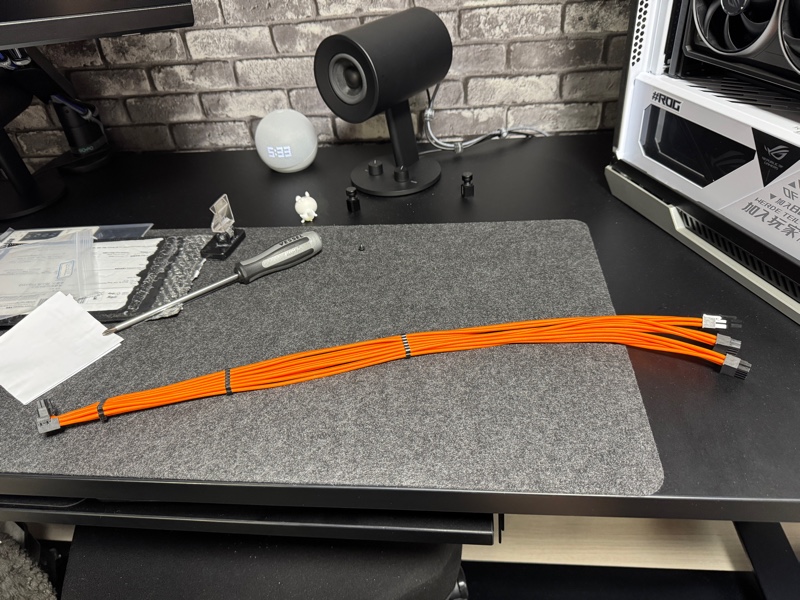

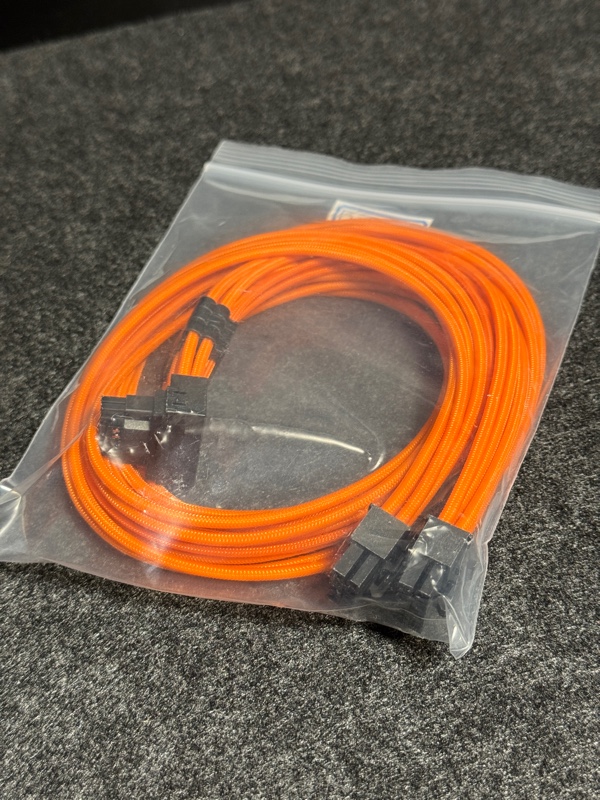

MODDIYケーブル到着


米国からかと思いきや香港からでした


60cm
素材は、何て言ったらいいのか、とにかく超サラサラ
そして超柔らかい
コレはなかなかイイですよ


4ピン部は2ピンのみでした

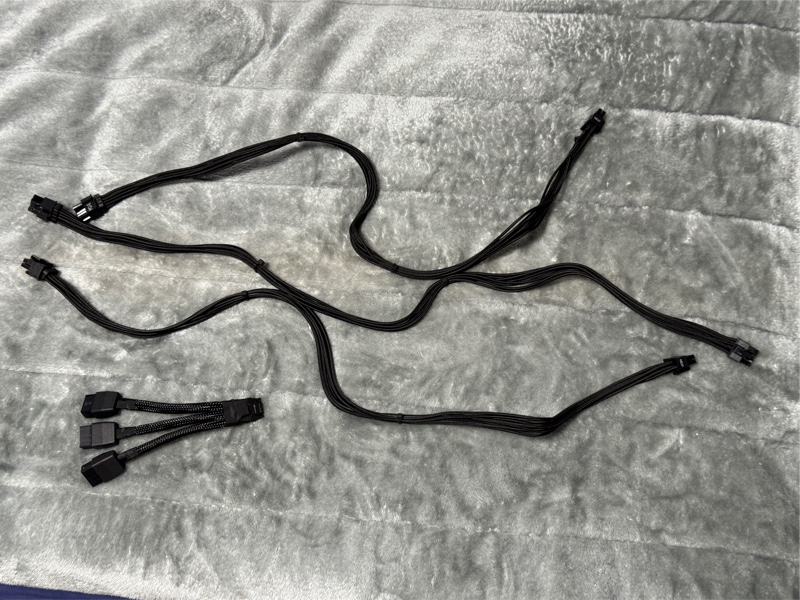

電源に接続されている3本のPCIEケーブルを引っ張り出して交換
これが長くて邪魔くさかったんです


これだけの質量が1本のケーブルに置き換わるのだからそりゃースッキリしますわ、しかもかなり短くなりますし


もう5〜10cm短くてもいけたっぽい
これでも換装前に比べたらPSUシュラウド内はかなり風通しが良くなりました


うんうん、悪く無い
遠目にもスッキリしてる


オレンジのチラリズム


PSUシュラウドから伸びるケーブルもスッキリ
換装前は三又コネクタだったからここに3本ありました

GPUホルダーへの干渉もなくなりました👍


グラボに90度コネクターを挿すと、グラボの赤い通電ランプは完全に隠れます

PCオフ時に、この赤いランプがほんのりMBを照らすおかげで通電してるのが判別できてました

何気に便利だったのですが…残念


ここもオレンジチラリズム


ん〜、換装前よりも若干アンペア数が上がってる
コレは良い事なのか悪い事なのか？

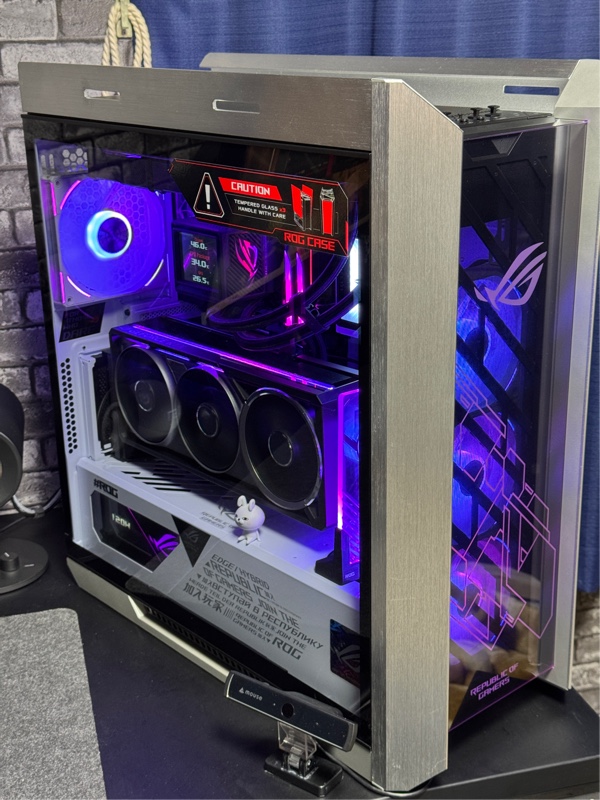

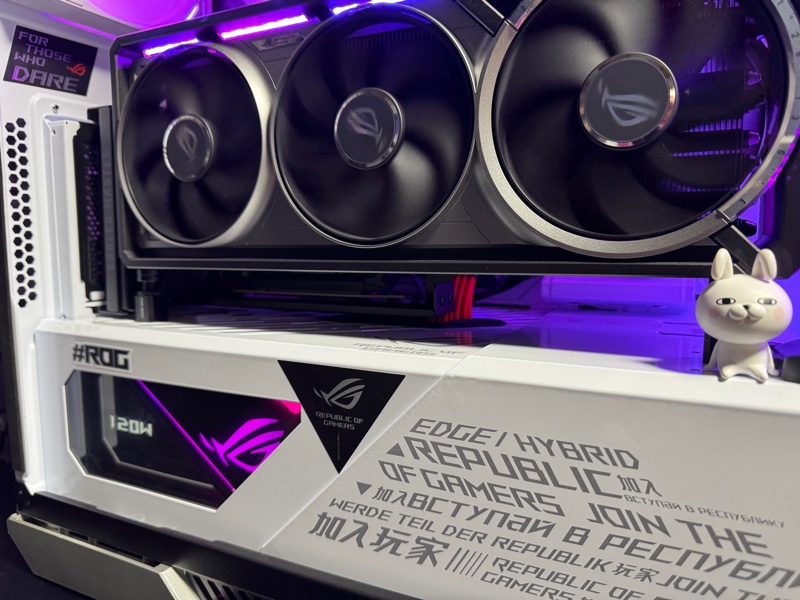

とりあえず完成

MODDIY社の従来のH+ケーブルより、安全性が増したH++ケーブルだそうです（本来はPSUとGPUのソケットの仕様、ケーブルは関係なし、H+=12HVPWR、H++= 12V-2x6）

ROG THOR付属のケーブルと比べても、多分モノ的には良いものになったはず

あとは燃えない事を祈ります🙏




後日、加筆修正します

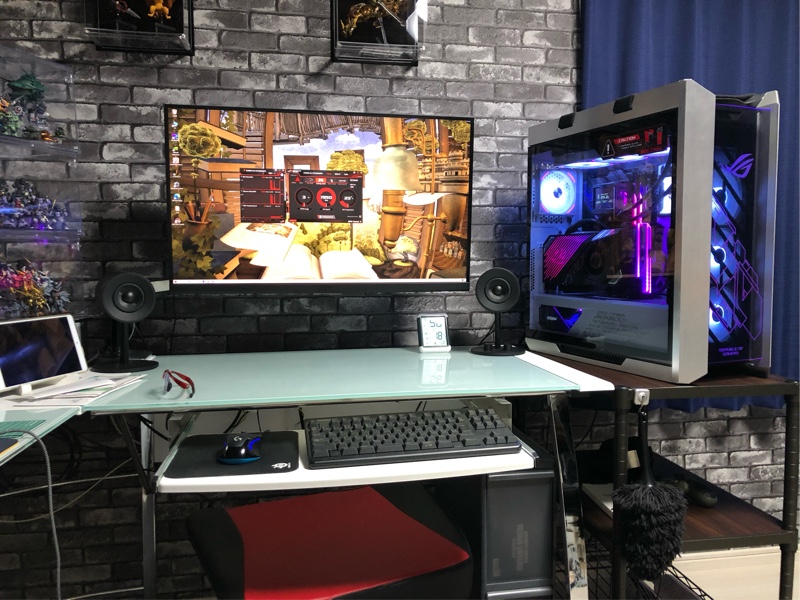

2022年に新規作成したPCですが、2025年に入りちょいとマイチェンしてみました


2022年のグラボ縦置き投稿はこちら
⑤PCを新調…（略）グラボ縦置きをやってみたくなりまして…


ケースファン7個をLian Li AL120からAL120 V2&AL140 V2に換装、LC-RTX3090Tiのラジエーター位置を変更
CPU、GPU、チップセットの温度低下を狙っての風量&静圧UPとエアフロー改善をしてみました


結果は良好❤️
安定した温度を保ってます

発売されたばかりのキングダムカムデリバランス2にMODを入れて遊んでましたが、やはり最新ゲームでの4Kプレイはややマシンスペックが心許ない


そんな折に、NVIDIAがDLSSオーバーライドを発表、DLSS4がRTX3000シリーズでも使えるとの事

早速試してみようとあれこれ弄ってみたら画質を維持したままのFPSの上昇が素晴らしい

最初のうちはクラッシュ連発、1時間に1回はクラッシュする感じでした

ゲーム側の不具合と、RTX5000シリーズが発売されたばかりでNVIDIAドライバーがまだ熟成されてない事が大きな原因だとは思いますが、まあ、安定プレイ出来るようにやれる事は全部やってみようと思い対策を実施

先ずはイベントビューワーでエラーのイベントIDを確認

まあ、これが開いてビックリ、物凄い数のエラーと警告のオンパレードでして…

PCは安定稼働しているように見えて、実はギリギリの綱渡り状態だったようで、何かあったらすぐ落ちるって感じだったみたいですね

ネットで調べながら模倣して１つずつしらみ潰しに解決していきました

機能に影響が無いとアナウンスされている警告は無視しました


次にNVIDIAコントロールパネルの設定の見直し
画質をある程度維持しつつGPU負荷を減らす設定に変更

そしてPCとOSの掃除、極力要らないモノは捨てたり止めたりの軽量化

結果、クラッシュしなくなりました
為せば成るもんですなw

キングダムカムデリバランス2のDLSSオーバーライドの4Kプレイは超ド安定


いや、これはマジでDLSSオーバーライドって凄いですわ
NVIDIAコントロールパネルを調整した事もあり、画質をほぼ維持しつつ最終的にFPSは40〜50%アップしました



ちなみに世間では、RTX5000シリーズはドライバーの不具合祭りで緑ユーザーのモンハンワイルズはクラッシュ祭りの阿鼻叫喚の真っ只中

モンハンワイルズに限って言うならば安定度とFPSは赤の方が良いらしいですね、PS5のGPUがAMDなんで、モンハンワイルズもそれに合うように作ってるそうです



こちら、3090TiでのDLSSオーバライドを使ったキンカム2は良好
しかし、キンカム2のプレイ中、CPUは30〜40%程の使用率に対してGPUは90〜100%の使用率



やはり4Kプレイは先ずGPUありきのようです



さて、ここからが、今回のブログの本題に入ります…



んー、これはGPUが欲しい、欲しいが5000シリーズがもっと価格も不具合も落ちついてきてからじゃないとよう購入できませんて

4000シリーズは既に生産終了で市場の在庫や中古はプレミア状態ですし、今更高い金出して4090買うのもどうかなと思いますが、素の性能の高さは魅力です


（出典:PC自由帳さんより）

自分の4Kプレイ前提の環境では、選択肢としては、5090か、4090か、4090よりも性能の劣る5080しかありません

しかし、5080は中途半端なイメージしかない
VRAMが16Gではゲームによっては4Kプレイは厳しいと思う

5090は60〜70万越え、4090は中古で35〜40万、5080は22万〜32万

5000シリーズの実売価格は、当初NVIDIAが発表したアリバイ価格と過去製品以上にかけ離れ過ぎてます
高過ぎる‼️


そして、5090はコネクタ融解問題も未解決のま
ま原因が特定されていません

5080でもケーブルのコネクタ融解が1件報告されていますが、電源ユニットが14年前（⁉️）のものだったとの事、そのユーザーさんが最新の電源ユニットに交換したらグラボは無事可動したそうなので、こちらはイレギュラーかと思います

と、思っていたら、その他にも5080で融解報告が1件ありました（5chやX上では融解したと言う人をチラホラ見受けます）

ROG LOKI 1000WとROG ASTRAL 5080の組み合わせでケーブルのみ焼損、融解したそうです
幸いにもグラボ側も電源側も12V-2x6コネクタは無事だったそうです


ROG LOKI はATX3.1の最新モデルがあるようですが、ネット上で融解報告をよく耳にします
少し古いATX3.0のLOKIの融解が報告されてるのかもしれませんが、詳細は分かりません

ARGBで光りますが、そのファンが光っても見えない事とTHORと違い現在使用中の電力表示がないので自分の購入の選択肢には入っていませんでした

自分的には、価格がちょっと安いところも逆に不安だったので

何にせよ、融解対策としては、ATX3.1仕様の電源を買って12VHPWRではなくて12V-2x6を使えと警告している外国人の方がいましたが、それでも燃えているようです…
ATX3.1の12V-2x6電源を使ったところで、リスク軽減にはなるかもね？って程度なのかもしれません



いやー、厳しいっすねw



グラボの選択肢が厳しいですね

5090は先ず無理、TDPが575Wだし（3090、4090は450W）ATX3.1対応じゃないと融解が怖いので、グラボと一緒に最新の大容量電源に換える事になると金銭的に無理です

今だったらグラボと電源だけで80万くらいかかりそうw

そして、最新のATX3.1電源でも融解報告はあります
安全策をとって電源を換えようがケーブルを換えようが、燃える時は何をしても燃えるのが5090のようです（怖）

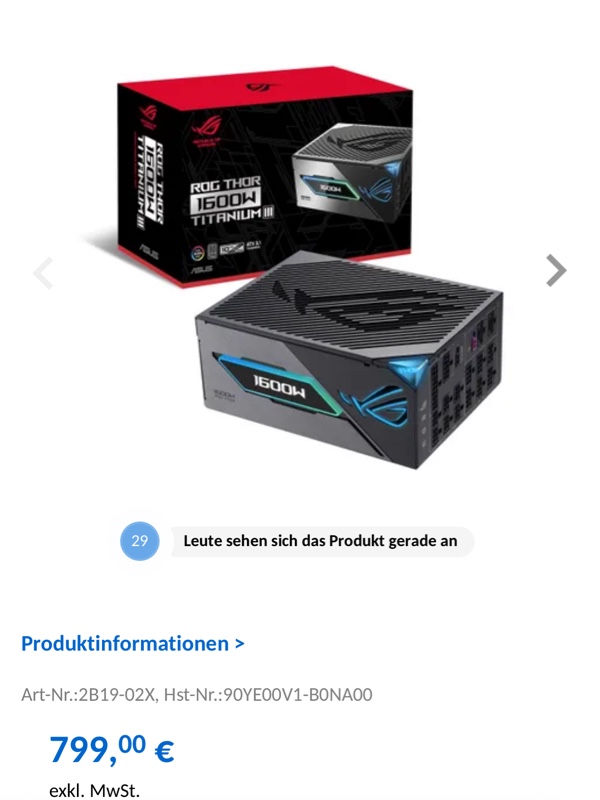

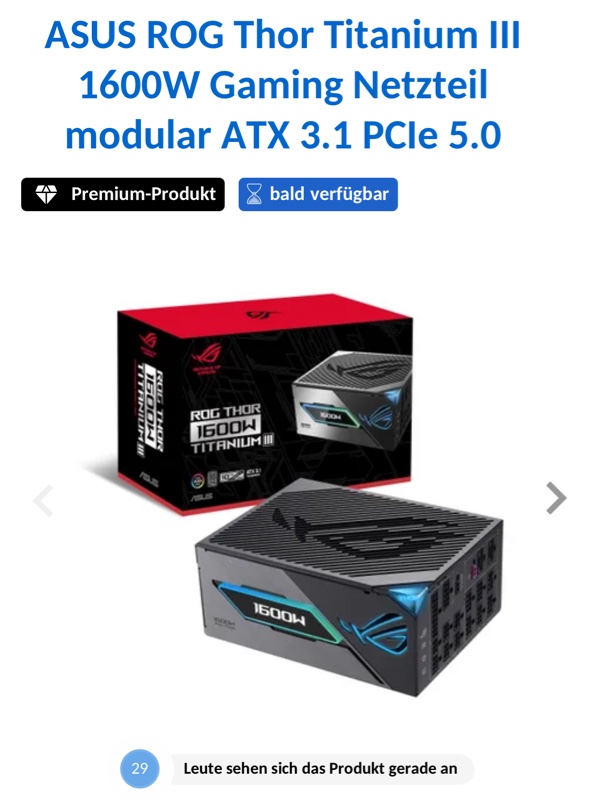

ATX3.1仕様で1200Wと1600WのASUSのROG THOR III
ASUSはコレと5000シリーズの組み合わせを推している感があります

製品の発表はされていますが、日本ではいつ発売されるのかアナウンスはないです
1600Wは10万円を超える気がします

Redditで米国人も「いつ発売？」って聞いてたので米国でも未発売の模様
欧州人らしき人が設置画像をUPしていたので欧州では発売されているのかも？

5090、5080の融解報告もあって、何かしらの検証と対策をしているのかもしれませんね

と、思ったら



Redditで「どこで買ったの？ちなみに俺はオランダ人」と聞かれていた購入者がリンクを貼ってました

https://www.computeruniverse.net/de/p/2B19-02X

調べたら、ドイツのPCパーツの販売会社っぽいです
ネット販売にありがちな購入時のトラブルも結構あるっぽいです
「ココでは買うな」的な事を言ってる人をチラホラ見かけます

肝心のお値段は、€799 = ¥130 594,87

アイヤー、高いアルﾈ
日本に送ってもらったらもっと高くなるかも

5090を買う時はこの電源を一緒にポチろう
（まだ買う気ではいる）



話は戻ります…


だからと言って、今更4090買うのもな〜って感もあります

スペック的には全然悪く無いのだけれど、5000シリーズにあるフレーム生成機能は使えない

ま、モンハンワイルズではフレーム生成使うとクラッシュしまくるそうなんですが…

やはり、その時々の最新シリーズを買っておいたほうが将来的にはお得かと思います



ん〜、取り敢えず…

先にCPUを換えとくかと思い物色してみる事に…

GPUのボトルネックが解消されたらCPUの使用率が上がりますから、そして画質を上げたらまたGPUのボトルネックが起こるんですけどね


選択肢は以下の３つ

①IntelのCore i9、i7のK付き14th
例のCPUがぶっ壊れる件はどうなの？もう解決したの？大丈夫なの？って感じですが…
BIOS対応で一応解決してるらしい


②Intelの新型Core Ultra
省電力だがゲーム性能は14th i7以下というゲームする人にとっては「…？」ってなる仕様の新型CPU
更にマザーボードも換えないといけません


③AMDのRyzenX3Dシリーズ
ズバ抜けたゲーム性能を誇るが現在もまだ入手困難
こちらもマザーボードから換えないといけないけど、RyzenX3Dが先ず売ってない、売ってても並行輸入かボッタクリ価格、PCショップの少量入荷はあるけど早い者勝ち状態


う〜ん、これはもう新規でPCを組むならば、Intelを選択する理由はまるで無い世界線になってますねw

僅か3年の間にこんな事になってるなんて…


（出典:ゲーミングPC徹底解剖サイトさんより）

ま、普通に考えたら③1択ですね

だからと言ってRyzen 9800X3D、9950X3Dはどこにも在庫が無い状態…



いやー、厳しいっすねww



CPUの選択肢も厳しいっすねー

取り敢えず、Ryzenにするのは来年あたりに考えようと思い、マザーボードを換えなくて済む14thのi9Kかi7Kを候補に物色



因みに、4K環境でのゲームプレイではCPUの差が出にくいです
グラボはフル回転しますがCPUは半分以上遊んでます

ゲームタイトルによりますが、最強のRyzen 7 9800X3DとCore i7 14700Kでも4KプレイならばFPSは1、2%しか違わないようです

解像度が下がれば下がる程、CPUの差は顕著になります



14thのi9K程ではないにしてもi7Kも爆熱仕様らしいのでCPUクーラーの強化も兼ねて、ROG RYUJIN II 360から、以前から気になっていたROG RYUJIN III 360 ARGB EXTREAMに換える計画で行こうと思います


ROG RYUJIN III 360 ARGB EXTREAMを物色してみる

日本での正規代理店での販売はない模様
並行輸入のみ

通常モデルのRYUJIN III 360 ARGBなら日本での代理店販売はある、しかしPCショップでは軒並み販売終了になっている模様、たまにちょこちょこ入荷はあるみたい、待てばそのうち買えそうな感じ

駄菓子菓子！
だが、しかし！


ここは風量89.73CFM、静圧5.15 mmH2Oを
謳うEXTREAMが欲しい、てか見てみたい


参考までに、通常版RYUJIN III 360 ARGBだと
風量70.07CFM、静圧3.88mmH2O

このくらいの差がある
ま、そもそもファンの最大回転数が違いますけど


今現在ラジエーターに使ってるLian LiのAL120 V2は
風量77.3CFM、静圧2.97mmH2O

ラジエーターファンは風量もそうですが静圧が命

前回使用していた初代AL120は
風量64.5CFM、静圧2.62mmH2O

初代AL120とAL120 V2でもラジエーターを通ってくる風の抜け具合が違いました

なので、ここはEXTREAMに期待してみよう
89.73CFM、5.15mmH2Oって光る120mmファンの中では異次元すぎる
誤表記じゃ無いことを願ってる

Lian LiのUNIファンシリーズなんて、サイトによってはスペックの数字がまちまちですから、誤表記が過ぎてますw


因みに、RYUJINシリーズも含めて簡易水冷が思ったより冷えないってレビューをたまに見かけますが、pumpのスピードが低すぎるんじゃないかなー？って思います
ラジエーターファンの回転数だけ上げてもpumpスピードが低いと冷えません、逆も然りですが

15年ほど前に本格水冷を組みましたが、当時はpumpは常時100%で循環してるのが当たり前でした
今の本格水冷はどうなってんだろう

現在の簡易水冷の場合はpumpのコネクターをマザーボードのAIO_PUMPヘッダーに挿すと常時100%稼働、CPU_FANヘッダーに挿すとpumpの循環速度をを回転数として制御できる仕様のようです


さて、RYUJIN III EXTREAMをポチろう

Amazonの並行輸入品をポチろう
日本国内での保証は無いけど仕方がない

2週間程、価格をウォッチング
最安値で¥7,4000程、価格は日毎に変動
再び安くなる時を見計らっていたけど、トランプ関税の影響なのか4月に入り急激に高騰

結局、¥82,000でポチる事になりました（泣）

国内保証は無いけど初期不良は受け付けてくれるのでRYUJIN III EXTREAMの到着日に合わせてCPUをポチらないといけない
Amazonでi9 14900Kをグリスと一緒にポチる

しかし、コレがまた問題発生
配達予定日を過ぎても届かず更に勝手にキャンセルされて返金されました、一体どうなってんのかと‼️

まあ、この際、こんな曰く付きのCPUは保証があるに越した事はないので、しっかりしたショップでポチろうと考え直し、PCアークさんとパソコン工房さんを物色

すると、PCアークさんに、ASUS ROG ASTRAL RTX5080が入荷してるではあーりませんか⁉️


¥321,800也、しかも在庫1…

しゃーない、腹決めてポチるしかないやんけ（ぇ
　
と、カートに放り込み、CPUはi7 14700Kを選択してこちらもカートへ
ついでにPCの構成がかわるので認証が通らなかった場合に備えてWin11のパッケージ版を購入

今使ってるOSは前回PC組んだ時に買ったDSP版のWin10なので、今回は何度PCを組み直そうが何度でも使えるパッケージ版にしました

計、¥398,260也…



いやー厳しいっすねwww



ほんと、円安と物価高の影響もあって自作PCには厳しい時代になってますね、まさに冬の時代


そして、パーツが揃いつつありました


注文から到着まで12日かかりました、意外と早かった

RYUJIN II に比べると派手になったパッケージ

8万越えのCPUクーラー、金のかけどころが少々おかしい気がしなくもないw


ま、選択肢がコレしかなかった5080
本当は24G版が出るまで待ちたかった

3090Tiからの乗り換えだと、実質的な選択肢は5080か5090しかないかと思います

AMDをチョイスするならRX 9070XT、7900XTXがありますけどね
NVIDIAの体たらくのせいでバカ売れして品切れ状態らしいですね

IntelもNVIDIAも勝手に自滅して行く中、相対的にAMDの株がどんどん上がってく感じ


それでも自分はIntelとNVIDIAを買うワケですよ
次はもう分からんけどw

グラボと一緒にi7 14700Kも到着、¥57,480也
うん、CPUクーラーより安いネ



さて、組むでー‼️




次回に続く…


続きはこちら
　　 ↓
【2025年度版】続、グラボ縦置きをやってみたくなりまして…②【組み込み編】




後日、加筆修正します
　　

ふざけたタイトルを付けてしまったw
だが内容はかなりヘビー、てか金銭的にヘビー


唐突に…

いや、まあこのブログもまた唐突に書き始めるんですけどね…

唐突に、

（机を入れ換えたいな〜）

と、思いはじめたのが、去年の9月くらいですかね


当時使っていたL字デスクは使い勝手は最高に良くて、手の届く範囲で大抵の事は出来てしまう優れものでした
PCでゲームをするのも動画を観るのも、コンバージを分解してちまちま塗るのもPS4バラしてファン交換するにも最適な環境でした


しかし、左右にデスクワゴンやサイドワゴンを増設しまくりですし、色々載っけて耐荷重はオーバーしてるし、地震きたら多分倒壊するなとは思ってはいました


デスクの入れ換えとなると金もかかるし、代替となる良さげなL字デスクは探しても中々見つからないし…

まず、どれも長さが短いですね、あと対荷重もショボいのが多いです
コーナー部抜きで片側140cmは欲しいです、対荷重も片側100kg以上は欲しいです

てな感じでスルーしていたのですが、最初からL字になっているデスクではなくて、普通のデスクを２つ組み合わせてL字にしてみるかと考え、意を決して情報収集を始めました

ネットで各メーカーさんのデスクとついでにチェアを調べ比較検討し…

ここで痛感しましたね
田舎暮らしの致命的な欠点は展示してある現物を気軽に見に行けない事ですね

やっぱ、現物を見ないと怖いじゃないですか、高い買い物になりますからね
ニッチで高価なデスクやチェアを展示してあるのはだいたい東京ですね

で、話は戻りますが、地元にアプライドがありまして
まあ、ここは1Fにバウヒュッテのデスクを展示してあるのですが、ある日、店に行ったら、あれ表示価格おかしいぞと気付いたんですね
コレが値上げ前の価格のままだったんですね、7000円ぐらいアマより安かったのかな

店員さんに聞いてみたら、
「すいません気付きませんでした、もう今月いっぱいはその価格で売っちゃいますんで買ってもらえないですか」
みたいな感じで言われちゃって、検討しますと答えたんですけど

やっぱね、L字にしたいワケですよ
デスク２つくっつけてね
L字デスクを一回使っちゃうと、そしてその使い勝手の良さに気付いてしまうと、もう普通の机には戻れないワケですよ

で、そのアプライドで安く売ってくれるデスクってのがバウヒュッテの手動昇降式のDXタイプだったんですけど、自分が求めている寸法やら耐荷重やら見た目やら床掃除のし易さやらを考えると、ちょいと合わないワケですよ

ただ、バウヒュッテにもそのデスクを使用したL字デスク環境の組み合わせがありまして、それがこちら


デュアルゲーミングデスク（ラージ）
なるレイアウト

お、このコーナーのデスク使えそうじゃん、と思い調べてみると…


カドデスクなるものを発見
通常の逆向きで使うと、奥行き70cmのデスクにツラは合いませんが一応使える仕様となってます

ただ、角がかなりカットされます、手前は10cm、奥はかなーり三角がカットされます
奥行き60cmの天板だとジャストフィットですね

まあでも、このようなコーナーデスクの存在自体が貴重なので、L字デスクの組み合わせの候補に入れときます


で、ですよ！
ここからが本題

このデスク探しの旅の本質にここから迫って行きます

電動昇降デスクなるものがありまして、まあコレが普通のデスクに比べるとお高い、価格がポーンと跳ね上がります
なので、最初は候補から外してました


バウヒュッテ電動スーパーゲーミングデスク
BHD-1400FA

色々なメーカーさんが発売しています
ピンキリですが、まあ、まともなヤツは下でも4、5万からすると考えた方がいいでしょう

自分の場合は２つ使ってL字にするので最初から金額が倍になるのが前提です

電動昇降デスクのメリットは耐荷重が高い、高さの調整ができる、足元スッキリお掃除楽々、安定度があって重いけどキャスター付けたら移動も楽々、など色々あります

これはもう、自分が望むスペックやサイズを満たすものは電動昇降デスクにしかないなと感じ始めてからは…

いや〜、ホント悩みました、比較に！

Amazonでは有象無象が販売されていますが、世界で1番メジャーで1番売れているのはFlexiSpotなる中国の会社の製品です


FlexiSpot E7 電動昇降脚＋天板のセット

FlexiSpotは脚自体の強度やモーターなどの信頼度は高いようです

この電動昇降脚を使って、他の家具屋さんで売られている天板や、材木屋さんにオーダーしたオリジナルサイズや好みの材質の天板を使う方もいます

続いて、気になったのがYoutubeなどのレビュー動画が多いCOFOデスク

COFOのやり方として、MAKUAKEで話題と金を集めてからのリファラル商法（発売前に相当数のyoutuberに現物をバラまいてからレビューをしてもらい「この動画のリンクから購入すると5000円のクーポンが出ます」をやってもらう、そして、そのリンクを辿った購入者が出ると、その5000円はそのyoutuberに入る仕組み）と語っていた某youtuberの方がいました

リファラル商法の真偽の程は自分には分かりませんが、忖度したレビューが多いと自分は感じました（個人の感想です）

ただ、モノ的には悪くなさそうです
発売からまだ日が浅いので耐久性は未知数ですが


COFO Desk Premium

天板裏には一面鉄板を貼ってあるので、マグネットで何でもくっつけられます、もちろん重さ次第ですが…


ちなみにCOFOのモニターアームは超良さげ
今使ってるエルゴトロンLXより形状、耐荷重、動作性全て良さげ

これは購入決定

ただ、この時点ではMAKUAKEでの購入者のみ、一般販売はまだ始まってませんでした

で、色々調べて検討して、もうデスクはCOFOにしようかなと思ったワケですよ、売り方は別にしても脚のデザインも良いし、コントローラーが物理スイッチなのも良い（触れたら動いてしまったと云うような誤動作が減る）、何よりも天板裏に細かいものを引っ付けられるのが良い

デスク２つ買って、＋で必要なモノや細々したモノを買ったら予算25万くらいでいけそうだなと思ってたワケですよ

でも待てよ、その金額ならFlexiSpot脚＋加工屋さんのオリジナル天板もいけるな、なんて事も思ってたワケですよ


いやー、今から思えば自分もまだまだでした
アマちゃんでした、アマアマでしたわ

その存在を知るまでは…



“全ての道はPREDUCTSに通づ“



そう、その名は『PREDUCTS』


もう、コレはですねぇ
デスク探しで行き着くところはPREDUCTSですね

自分的解釈です、異論は認めますw


さらっとご紹介


コンセプト


天板裏にレールがあるんですねぇ


このようにレールがありまして、このレールに色々と取り付け出来るようになってます


様々なモジュールが取り付け可能
このモジュール類が、あると便利だねと思わせつつも結構前衛的と云うか挑戦的なものも多く興味津々

これは男子（訳:オッサンの事やで）には刺さるんじゃないでしょうか
自分には刺さりまくりました、滅多刺しですわ


PREDUCTSは天板とモジュラー類の製作販売になり、FlexiSpotの脚を組み合わせて使う事になります（PREDUCTSサイトでFlexiSpot脚とのセット販売もあります）

木目を活かしたもの、ラミネートを貼ってあるものなど天板のカラーや見た目からサイズ展開など数種類あります

正直、PREDUCTSを知ってからは、これ以外は考えられなくなりました

あとは自分の部屋に置ける天板サイズのチョイスとL字デスクにするための組み合わせ方を模索するのみでした

そんな自分にとっては刺さりまくりのPREDUCTSですが、難点がひとつだけあります

それは、価格の問題ですね
ただただ高い、高価であると云う事です
職人さんのものづくりなので一つの製品がいちいち高いですね

天板＋ケーブルを隠す為のトレーとハンガーなどの必要最低限の備品等でかなりの金額になります
PREDUCTSだけの必要最低限の購入を試算したら30万程になりました（デスク２つが前提ですし）
これにFlexiSpotの脚の金額が＋されます

この時点で予算はざっと見積もってチェアも含めて60万オーバーになりました

う〜ん…高っ！

デスク周りで60万かいな
そんな金は無い！（断言）


まあ、約2年前に100万で組んだPCのローンが半分終わってるからいけるかと甘い考えも浮かび…

買っちゃいましょう
とりあえず、会社に借りよう
金策して買える段取りをしないと何も進まない

早速、我が友でもある敬愛すべき社長に相談して了承を頂きました

これで、購入段階に入れる
この時点で11月の半ばくらい

PREDUCTS、FlexiSpot、Amazon、 COFO、楽天など、購入先がバラバラになるのでちょっとメンドイ


そして、最初から狙いはブラックフライデー
今年は11/29っぽいです


特にFlexiSporは毎年かなりの割引をするようです

自分が狙う脚はFlexiSpot公式サイトのみでしか販売していないE7Proというモデル
脚の形状が横から見ると「コ」の字になっていて、足元の空間がより広いモデルです


デメリットもあり、通常モデルのE7と比べると価格が高くなり耐荷重は低くなります


PREDUCTS天板もE7Pro専用モデルを購入する事になります、レール配置が通常のE7用と異なります


さて、購入していきます


あ、ちなみに、今まではデスク周りを「白」環境で統一していましたが、この度、一新して「黒」で統一します

白から黒に入れ替える事も目標のひとつです

本当は「白」にしたいのですが、なんせ年数経つと日焼けが目立つのですよ、蛍光灯の光でも日焼けして黄ばむんですよね、光が当たるとこだけ焼けるからムラになってます
日焼けは薬品では落ちません

自分的にその日焼けがNGでして、今まで使っていたデスクやオフィスワゴンの日焼けが超気になっていました

なので、今回は「黒」で統一します
出来るだけ、可能な限りですけど

まずは、FlexiSpotのサイトで、
E7Proの脚を２つとキャスターを２セット購入
なんと！E7Proは30%OFF、¥61,600が¥43,120
凄いぞブラックフライデー
計¥94,040

続いてPREDUCTS
E7Pro用140cmx70cm天板２つとケーブルホルダー２つとその他取り付け金具類など諸々
キーボードトレーが売り切れだったので、30万まではいかなかった
計¥274,660

Amazon
バウヒュッテのカドデスクと160×180のフロアマット
計¥40,108


12月に入り

COFO
一般販売が開始されたモニターアームをポチる
¥21,999

楽天
購入候補に挙げていたオフィスチェアー、SIHOO DORO S300が20%OFFだっのでポチる
¥99,199

ヤフオク
地上波を見るために使っていたDVDレコーダーをコンパクトなSTBに入れ替えるためポチる
¥13,500

Amazon
鬼目ナット（時間がなくて結局使わず）やボルトや工具類、配線関係のケーブル数本や電源タップやカドデスク用の配線隠しトレーやらデスクマットやらハンディクリーナー や何やらの雑費で
¥40,000くらい


この時点で計¥583,506也


ぐぬぬっ、当初は25万だったはずがこんな事に…
だがまだ想定内

前進あるのみ！（おバカ）


12月の終盤に開封&組み立て
友人に手伝いをお願いしました
以前使っていたデスク周り一式は友人宅に移設

カドデスクは脚を通常と逆向きに取り付け


とりあえずデスクを設置、デスク上にモノを戻す


散々たる有様
デスク設置後こそが本番、配線処理がこれまた大変

この時に電動昇降デスクのメリットが活かせます
天板を上げて身体を潜り込ませる事ができますので


配線状況

デスク毎に電源タップを用意、各デスク毎に使うガジェット類やPCの配線やアダプターや電源タップは全て各デスク毎に設置したケーブルトレーに放り込む

PREDUCTSのケーブルトレー（ケーブルホルダー）は抜群の収容力です
幅も広くて深くて頑丈なので、かなりモノを放り込めるしかなりの本数のケーブルを隠せる、高いだけの価値はある（約1万円）

PCと繋がるLANケーブルと壁からのアンテナ線や光ケーブル等は壁に這わせて固定、カドデスクの後ろの壁に設置したONUとモデムへ接続

デスク3個にそれぞれ設置したケーブルトレー内に配線を極力隠す事、そしてデスクの昇降と移動の妨げにならないように処理をする事が結構大変でした


買い物の続き
1月に入り

FlexiSpot
オフィスワゴンを白から黒に入れ替えるためにポチる
¥14,900

ニトリ
デスク下に置けるトロリコンパクトをフルオプションで2セット、トレーも沢山購入
¥14,000くらい

楽天
AKRACINGのオットマンをオレンジから黒に入れ替える為ポチる
¥16,954

Amazon
コーナーに置いていたガラスのモニター台をクリアーから黒に入れ替える為にポチる
デスクライトを白から黒に入れ替える為にポチる（結局、首が短くて使わず）
計¥9,379


段々と形になってきた


コーナーの合わせ方は2通りあります

これにすると奥側の天板端が10cm飛び出る
天板の奥行きは70cm、カドデスクはカット部分を含めないと60cmなので


これだと、奥側の天板端はカドデスクとツラになるが、手前に三角の隙間ができる

うーん、悩みどころだ
それぞれ試してみて、使い勝手の良い方を選択しよう


椅子をリクライニングさせて動画を観る時などは、デスクを上げると見やすい位置にモニターをもってこれます


デスクの上げ下げの収まりは良い感じ
カドデスクにぶつかる事もなくストンと収まる


そして、2 月に入り買い物の続き

PREDUCTS
キーボードトレーが再入荷したのでポチる
新発売のDrawer mini2もポチる
計¥40,700

メルカリ
スマートリモコンを白のSwitch botから濃いネイビーの（黒はまず手に入らないので）Nature Remo mini 2 Premiumに入れ替える為にポチる
¥4,700


とりあえず、今のところはここまでかな


ここまでの総額は…¥671,539（ﾀﾋ）


既に正気ではいられない
だが、前進あるのみ！（超おバカw）



閑話休題
ついでにキーボードの掃除

自分が使っているのは東プレのREALFORCE
初期型R1、なんと20年近く（20年以上かも）使ってる骨董品
でも不具合ないんだよなー、新品と比べると打鍵感がおかしかったりするんだろうか

当時、アキバのクレバリーのキーボード専門店舗で16000円くらいで購入した記憶があります


色々なキーボードを買ってみるのだけど、結局これを使ってますね


キートップを外して無水エタノールでゴシゴシ


R1は内部に鉄板が貼られていて、そこが錆びてきます

別に飲み物をこぼさなくても長い事使ってると湿気で錆びてくるのです


こちらも無水エタノールで清掃後、水性ホビーカラーの艶消しブラックで筆塗り
多少ムラが出てもキートップ嵌めたら全く分からないので問題無し


はい、ピッカピカになりましたー


次回に続きます


後日、加筆修正します
最近は以前にましてうるさいみたいなので、出典先とそのリンク貼りしとこうかな

7月7日でみんカラを始めて8年が経ちます！

これからも、よろしくお願いします！




まあ、何と云いますか、、、

4年前の7/7に水害で家が浸かり、そして今回の安倍元首相の銃撃による暗殺

『みんカラを始めて◯周年です！限定画像で投稿しよう！』のアレが出てくる時期になると、色々と感慨深いものになっていくのだろうなと思います

今回は2点、

・デカくて重い自作PCを、眺めたいから机の上に置くぞ〜！


・Intel第12世代CPU「Alder Lake」の反ってしまう問題を解決する！

を、やってまいました


まずは机の上に置く計画からです

重いPCが置けるテーブル、かなり探しましたが条件に合うものは見つかりませんでした

よくあるサイドテーブルやPCワゴンは、耐荷重が精々10〜20kgなのでとても使えません
そもそもPCワゴンと称するものは下段か中段にPCを置くもののようです

やはり耐荷重重視となるとコレしかないでしょう


メタルラック〜♪

おなじみのルミナスです
棚板2枚は木目調、耐荷重は1枚につき80kg


普通のルミナスでも良かったのですが、渋めのハンマートーン塗装が気に入ったのでノワールをポチりました


クリアキャスターをチョイス
値段は少々お高くなりますが、とにかく軽快でフローリングの上でもスーッと動きます


早速、パパっと組んでPCを置いてみます



L字デスクの高さと合うように、キャスターの高さと脚の高さを選んであります


L字デスクに密着横付け、キャスターのストッパーを効かせたらグラつきは無くなりました

PCのグラつきもありません、ケース自体が重くて安定性があります

手で無理矢理にラックをユサユサ揺らそうとするとL字デスクごと揺れます


中々に良い感じ

地震がきたらL字デスクごと倒壊するでしょう（ぇ


自己満乙❤️

机の下に置いている時よりファンの音はよく聞こえるようになりました、まあ許容範囲です


メンテナンス時にもラックごと移動して作業が出来るので便利です



さて、、、お次は、、、


気になる人は気になっている、LGA1700ソケット採用のIntel第12世代CPU「Alder Lake」の反り問題



CPUの反りですよ、CPUって反るの？コワイわーって話ですよ


ま、要するに、LGA1700のマザーボードでは、CPUを固定する金具の力が強過ぎて、CPUのヒートスプレッダーやCPU自体が金具に締め付けられ過ぎて曲がっちゃう、更にバックプレートやマザーボードまで曲がっちゃう

曲がっちゃうからCPUとクーラーがうまく合わさらない、グリスが圧着されない部分がでてきてその分冷却効率が落ちる

と、いう問題が発生する場合があります

皆が皆では無いようです、反る人反らない人がいるようです
また、反っていたとしても普通に使う分には問題なく冷却できていたりするようです


ま、反ってないに越した事はないでしょう


この反りを解決するアイテム、PCER24さんの「例の金具（改）」、Amazonでの販売名称「Anti Bent Cool Booster」がやっと入手できました


話は少しそれますが、、、


この金具、メルカリでは同じようなモノが別の方から販売されています

PCER24さんのモノと同じくらいに完成度が高いようですが、「私が最初に考案して売りはじめた！某youtuberのモノより出来がいい！」と主張する日本在住の大陸系っぽい方が派手に売り捌いてます
あちこちの動画のコメント欄などにも出没してアピールしてます

いや〜、大陸系の方（多分）はホント商魂逞しいですね

あぁ、これ皮肉じゃないですよw

自分的にはですが、個人的な感情を抜きにすると、このお方の商売人としてのモノを売る事に対する情熱と云うか考え方や行動力は尊敬に値すると思っています

ウチの会社の昼行灯社長は、商売に対する情熱も、作り手として製品に対するプライドもあるんだかないんだか分からない（多分どっちも無いw）、ついでに言うと男の色気はゼロ、むしろマイナスと言われているような人物なので、多少なりともこの「ガツガツさ」を見習ってほしいもんです

ガツガツし過ぎると敬遠されマイナスになりますが、ガツガツしなさ過ぎても商売人としてはダメでしょう


さて、PCER24さんと大陸系（多分）の方のどちらの製品も造りは良いようです

両者の製品の検証動画を上げてる方もいらっしゃいます

ですが、youtubeでPCER24さんの考察から製造販売までの軌跡を見ていた自分としては、やはりPCER24さんの「例の金具」をポチりますし、応援しちゃいますね

そして個人的な感情だけで言っちゃうと、ガツガツし過ぎてる奴は基本キライなんでw


まあ、こういった製品は隙間産業なので、需要が大きければ大手が低価格で参入してきますし、そのうちインテル側も対策品を出してくるかもしれませんから、個人商店レベルで飛ぶように売れるのは今のうちだけかと思います

大陸系（多分）の方はそれも踏まえた上で、PCER24さんとの裁判沙汰になる可能性もあるので、今のうちに売れるだけ売りまくったるど〜！ってな感じなのかもしれませんw



アルミ製アルマイトブラック塗装


裏面


RYUJIN IIのベースプレートを外してみるとCPU側はこんな感じ

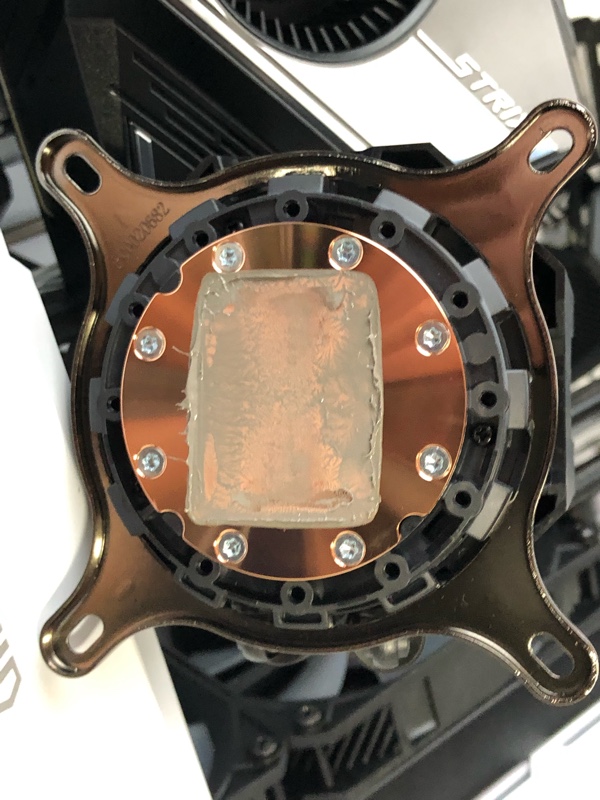

RYUJIN IIのベースプレート側はこんな感じ

H型にグリスが残ってるように見えます

CPUヒートスプレッダーの左右2箇所をカバーで押さえ付けて固定するのですが、見事にその付近が凹んでいたよう見えます

ま、実際にソケットのロックレバーの締め付けがめちゃくちゃ強くて、バックプレートも湾曲しますからね

多少なりともCPUが反っていたのは事実なので、グリスが満遍なく圧着されていなかった可能性はあります

しかし、それが冷却性能にどのくらいマイナスになっていたのかは微妙なところです

ベンチは回してないので何とも言えませんが、普通に良く冷えてました


さて、付けてまいましょう


ロックレバーが恐ろしく硬い純正の固定器具をT20ドライバーで外します

この作業はCPUをソケットに嵌めたままやる事が推奨されています

何故かと言うと、CPUを外してしまうとソケットのピンが剥き出しになり、そこに何かを落としたり触れたりしてピンが曲がってしまうと再起不能になるからです

MB買い替えか修理に出すハメになります…


例の金具（改）に付属しているワッシャーを配置


例の金具（改）を被せて付属のビスで止めます

へっへっへっ
これでもう反らないぜ〜
歪まないぜ〜


グリスは今回は✖️でいきます
ちょっと量が多いですが気にしないw

クーラーを元に戻して通電します


んー、アイドル時は変わらんですな
反ってる時も反ってない時も良く冷えてます


ま、そもそも、、、


このCPUの反り問題、色々と物議をかもしてます

・第12世代のCPUヒートスプレッダーの精度が酷い、個体差がある、最初からボコボコのものもある

・CPUクーラーにはベースプレート中心部がお椀型や円錐型やかまぼこ型に盛り上がっているものもある（RYUJIN IIは円錐形状っぽい形でした）、という事はCPUが反ってる方がフィットする場合もある

・以前のインテルCPUにも反り問題はあった

・反りが改善されて効果があったとしても温度は-5度程度

・反りが原因でCPUが破損したという報告はまだ無い模様

・ただ、反ったまま使っているとCPUの故障の原因になるかもしれないとの意見はある模様

・インテルの見解は、「反りは仕様の範囲内、固定器具外すと保証なくなるアルよ」

・反りが無くても、グリスが上手に塗れてないと意味が無いw

…てな感じで、いちいち気にするレベルでは無いのかもしれません

普通に冷えてる人ならば、今のまま純正の固定器具を使っていても良いのかもしれません

空冷クーラーで爆熱のi9 12900を少しでも冷やしたい、少しでもベンチのスコアを伸ばしたい…と、思う人ならば気になるのかもしれませんね

自分が例の金具（改）を付けた1番の理由は、あまりにもロックレバーの締め付けが強すぎて、バックプレートが（おそらくMBも）歪んでいる事が不快だったからです

冷却効果は、あったらラッキー程度ですね

CPUのラジエーターファンもNoctuaファンから性能の劣るRGBファンに換えたくらいですしw




以上で反り問題はこれでお解決
懸念していた問題はこれで全部解決したかな？

続けてPCの環境を整えていきます


手持ちの箱360コントローラーはガタがきているので新型をポチりました


いやー、今って箱コンを定価で売ってるとこ無いんですね…
てか、そもそも実店舗では品切れ状態で売ってるとこが無い

Microsoftの直販サイトでも在庫無しの状態が続いているようです

アマやオクでは3〜4割増しの値段で売られています

とりあえず、何とか新型箱コン本体＋ワイヤレスアダプター＋USB-Cケーブル＋バッテリーを揃えました

過酷な時代です、PCパーツのみならずこんなものまで品薄で高騰しているとは…w

コロナ禍＋戦争が原因の半導体不足に原材料不足、これから円安も続くようですし、今でも品薄で充分高いけど、モノの種類に関わらず欲しいものは今のうちに買っておいた方がいいのかもしれません

多分、全てのモノの価格がジワジワと上がり続ける…と、思います




さて、これにて、PCを新調する話はおしまい
一体いくらつぎ込んだのか…考えるとコエーw



さあ、準備は整いました





まずは手始めに、エルデンリングでもやってみましょうか


PS4で（ぇ）





















嘘だよーんw


勿論PCで❤️
