前回の続きになります

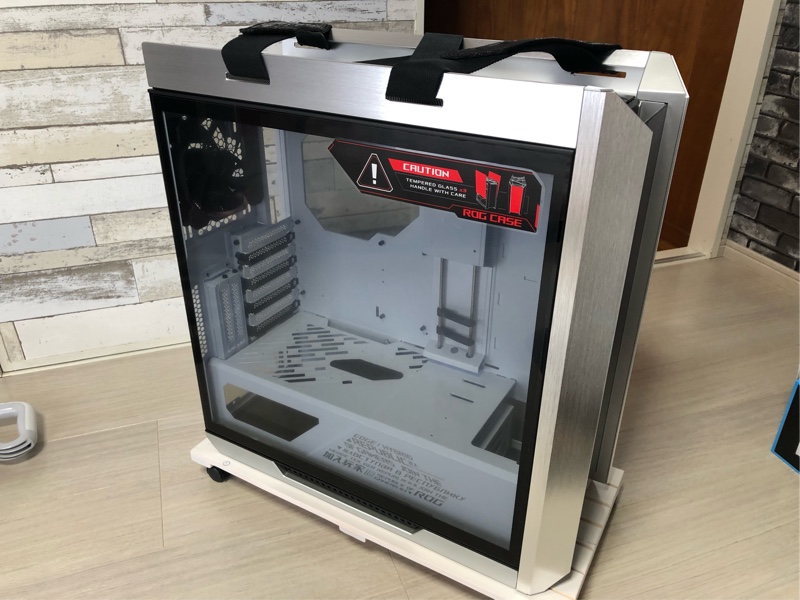

先ずはPCケースを開封します


デカいよー


右側面
表面と言っていいですね


正面と左右に強化ガラスのパネルが入ってます

左右のパネルはボタンを押すとロックが解除され上に持ち上げて外せます

クイックリリース機構と言うそうですが、ワンタッチで楽に外せます


正面はこんな感じ


左側面
裏面です

ガラスパネルの中に更にプラ製のスモークパネルがあり、配線を隠します


天板フロントパネル


正面、天板、底面の3箇所にメッシュのダストパネルが入ってます

水洗いOKです


左側面のガラスとプラのパネルを外すとこんな感じ

フロントパネルの配線が伸びています

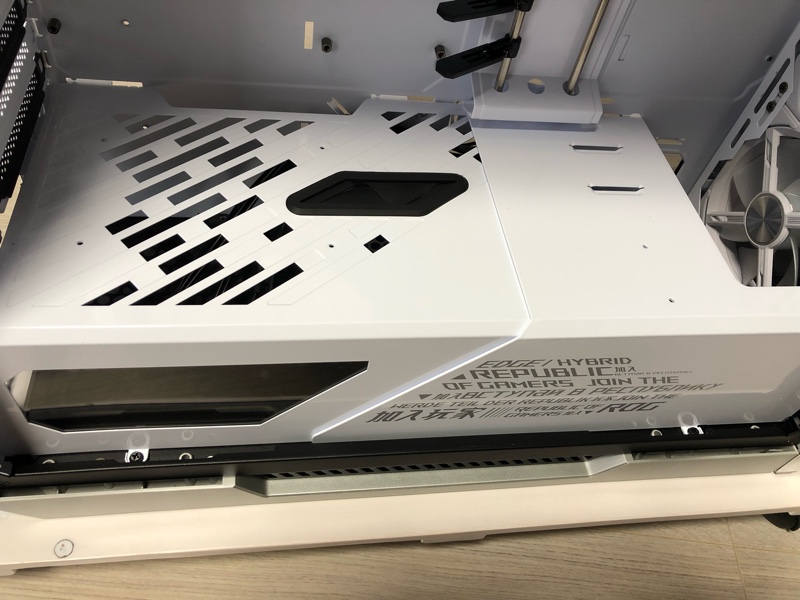

ケース内下部にあるPSUシュラウド

電源と電源から伸びる配線をすっぽり覆い隠します

真ん中にはゴムのグロメットがあります、グラボへの配線はこのグロメットを通すものかと思います

左側の窓は電源のLEDを見せるためのものです

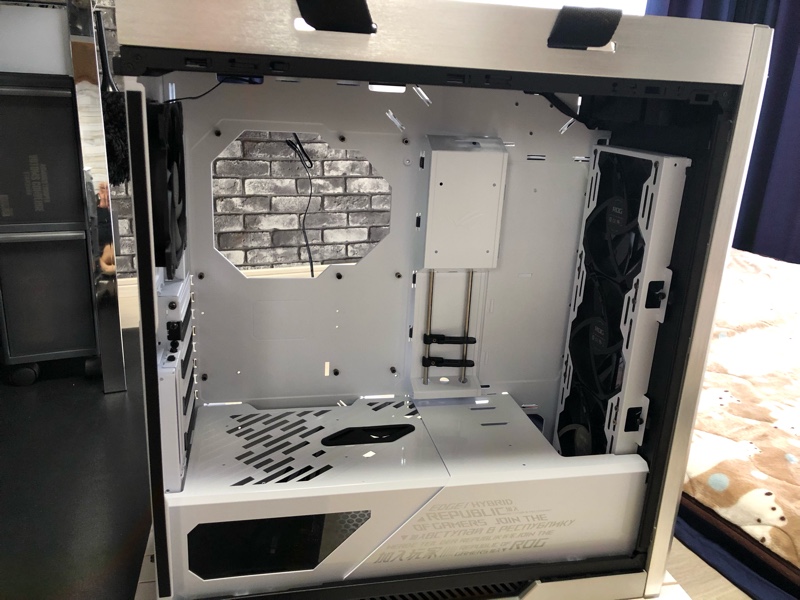

左右のカバーを外しました
右側には3.5インチベイが現れます



さて、、、


では、やってまいましょう




ケースファンから換えていきます


前面に140✖️3個


背面に140が1個


前面のファンを外します

フレームごと外せます



Lian LiのAL120


ピンと端子を合わせて連結できるファンです
メリットは配線が1個分で済む事


140から120ファンに換装なのでサイズはかなり小さくなりますが、ケースも大きいしエアフロー的には大丈夫な気がします

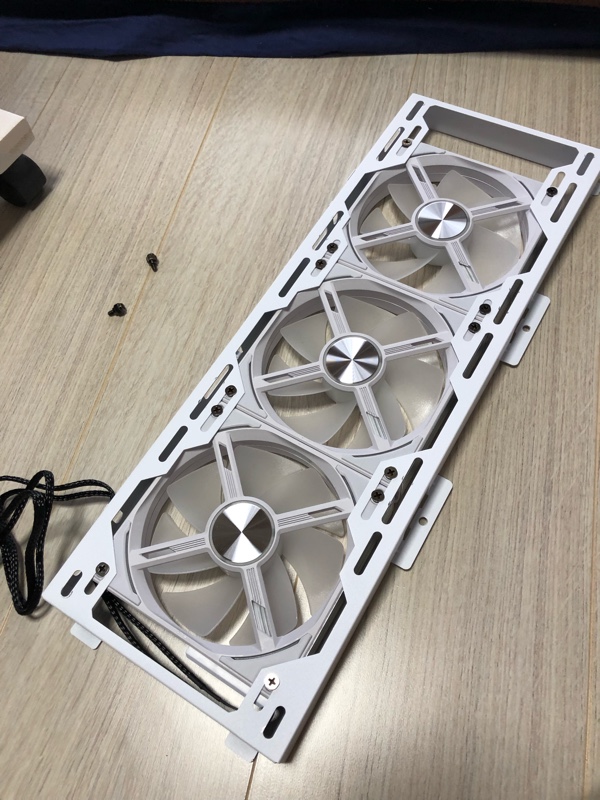

フレームには120用の取り付け穴も空いているのでサクサク進みます


前面完了


背面も完了


続いて電源いきまーす



ASUS ROG THOR 1000P2

箱がデカい重い


内容一式


電源が座る場所にはしっかりゴムのパッキンがはまってます


電源を前から挿し込み、背面のパネルをネジ止め


こんな感じでカバーの窓から電源のLEDが見えます


お次はマザーボードいきまーす

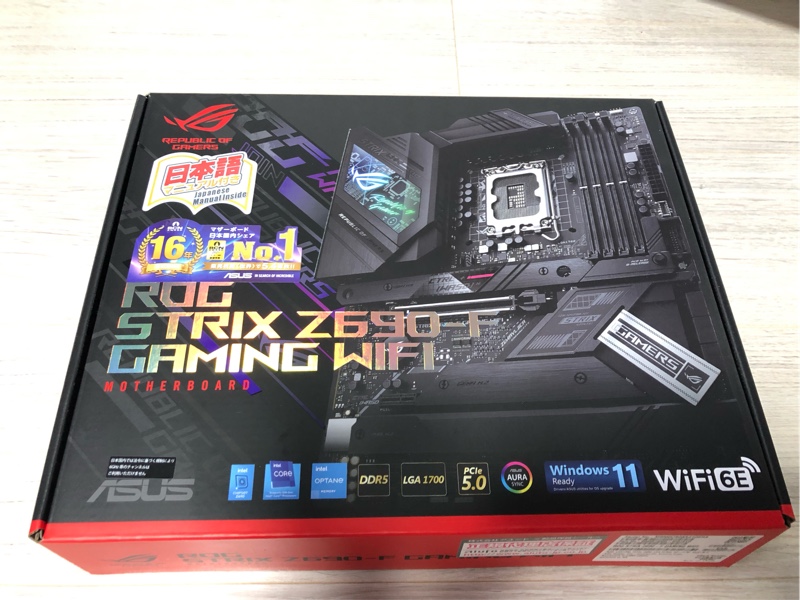

ASUS ROG STRIX
Z690-F GAMING WIFI


内容一式


CPU Core i7 12700KF
SSD WDS100T1X0E
メモリ　F5-6000J3636F16GX2-TZ5RK

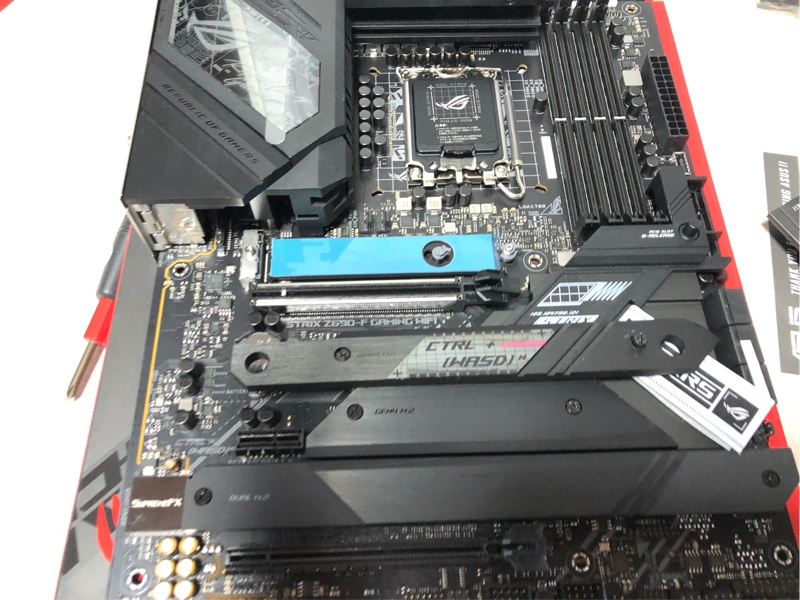

M.2SSDのスロット1のヒートシンクをはずします
サーマルパットの保護シールを剥がします
ヒートシンク裏にもパットがありますのでこちらも忘れずに保護シールを剥がしておきます

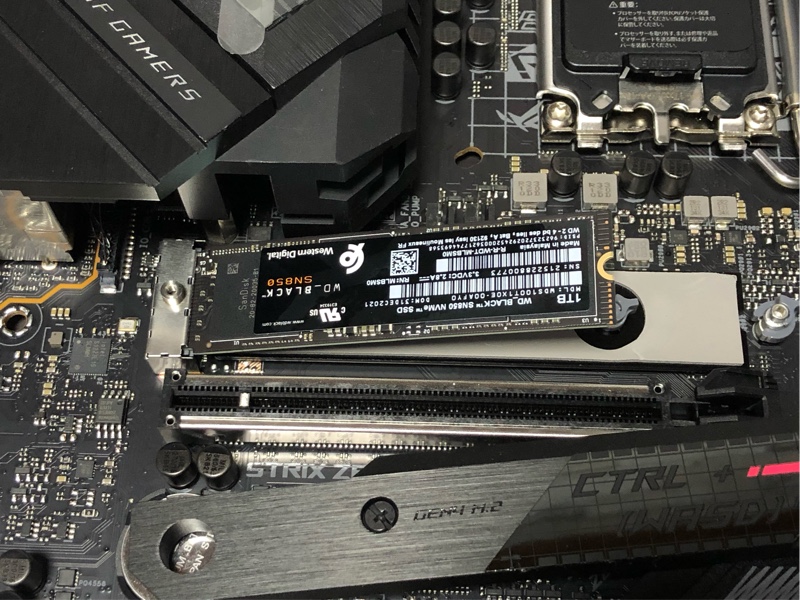

SSDを斜めに挿し込みながら…


ラッチで止めます


うほっ、初M.2❤️

これは配線いらない＆場所取らないしですごく便利ですね

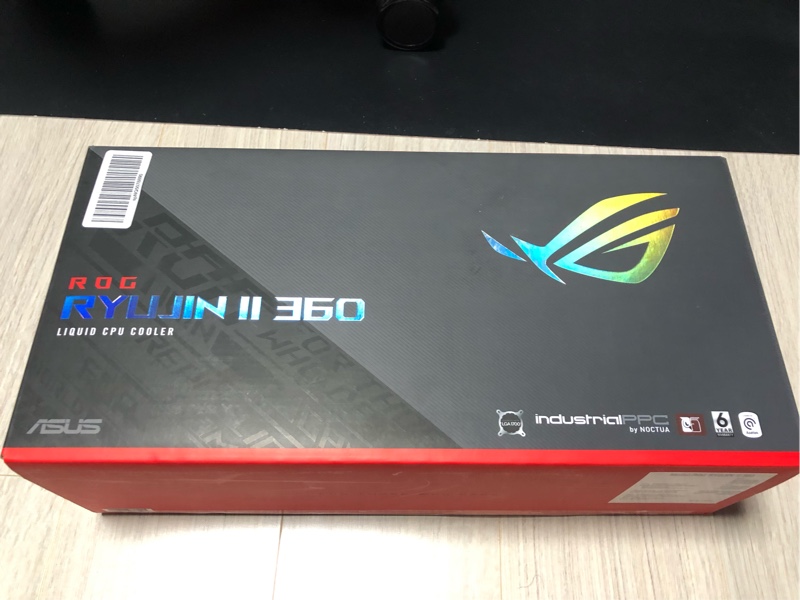

CPUクーラー
ASUS ROG RYUJIN II 360

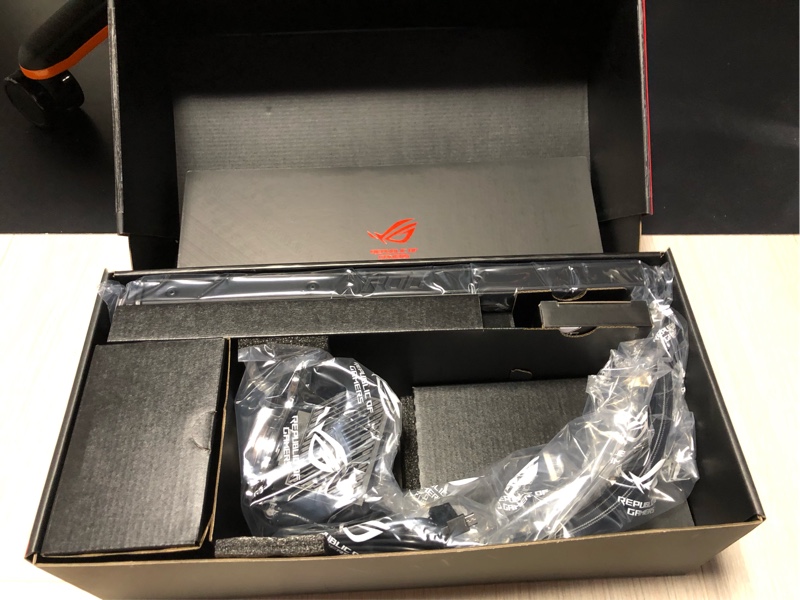

化粧箱ですなこれは…凝ったギミックの箱です


今回使うCPUソケット、LGA1700用のバックプレートが付属してます

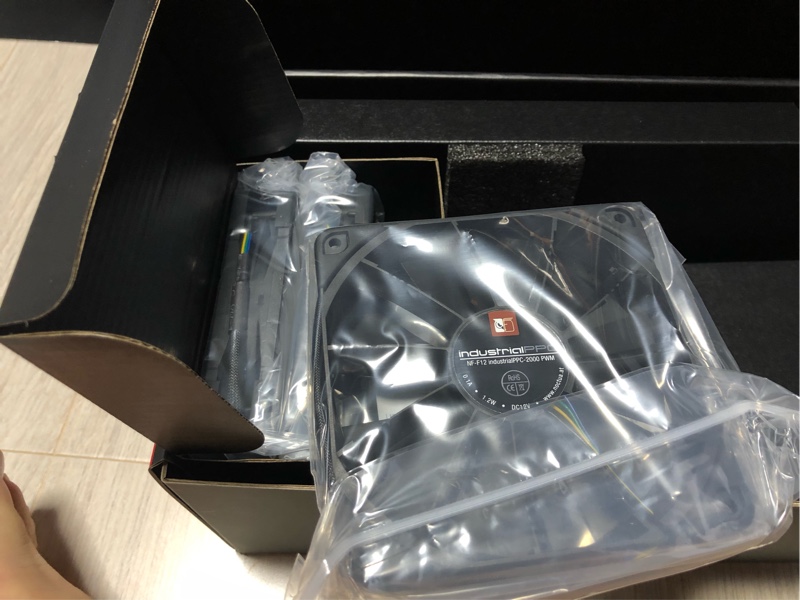

付属のラジエターファンはなんかいいものらしいですが、光らないので使いません…


ラジエターにもAL120を取り付けました


ヒートシンクに元々塗ってあったグリスは拭き取ります
新型CPUは従来のものより縦長になっているので、このグリスでは足りてない部分が出てきます


シルバーグリスを使います


CPU嵌めました

第12世代Coreプロセッサー、AlderLakeのCPUはこんな感じで縦長になってます

縦長になったので、従来と同形状のバックプレートではCPUクーラーと挟み込む際に均等に圧力がかからず、CPUの反りが発生するケースもチラホラ報告されているようです

CPU反るの？何それ怖っ！


グリスを塗って合体

普段はセンターう◯こですが、今回はヘラでなるべく薄く均等に塗りました

起動後にCPU温度が高いようなら塗り直します

経験上センターう◯こがベターかと思いますが…

厚く塗ると熱伝導が低くなると云われていますが、薄く塗りすぎると上手く圧着してない状態になる事が多く、薄く塗るよりは厚く塗る方がマシかと思います

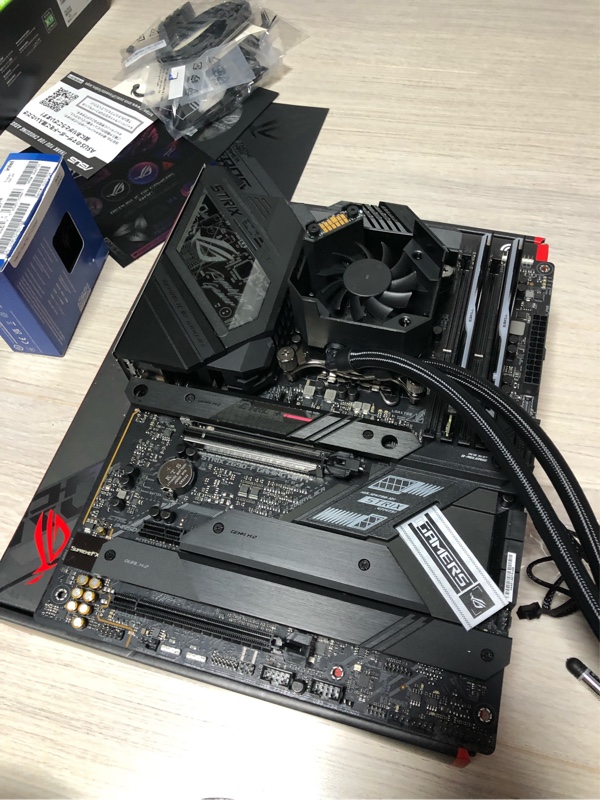

メモリも挿してマザーボードは終了


マザーボードをケースに取り付け、ラジエターも仮止めします

CPU電源、メインの24ピンも接続します


24ピンにはL字コネクターを使いました
光モノつき

そのまま挿すと、どうしてもケーブルの束が湾曲しながらマザーボードに挿さっている姿が見えてしまいます

なるべく配線を見えなくしてスッキリと取り付けたい、ただそれだけw


ですが、、、

正直、24ピンのL字コネクターは使わない方が無難かと思います

最近では、電源のスリーブケーブルもカラフルなモノに交換されている方も多いようですが、純正品以外のスリーブケーブルやコネクター類は危ないですよね

無印品、メーカー品もありますが、トラブルが少なからず発生しているようです


なんて言いながらも、とりあえず自分は24ピンL字コネクターを使ってみますが…w


PC起動後の不安定の要素の１つになるようなら外します


グラボ
ASUS ROG STRIX RTX3070Ti

まあ、、、パッとしないやつです

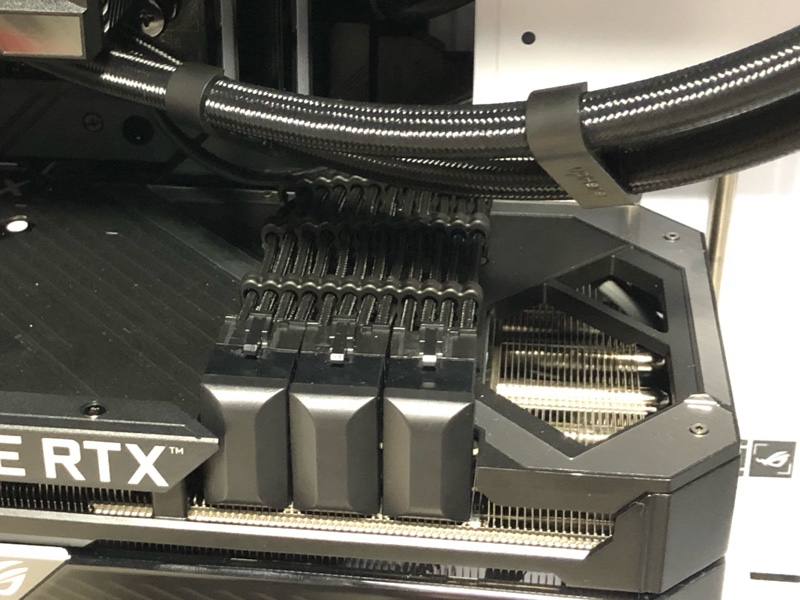

グラボにはこのコネクターを使い配線を上から回します

またコネクター使うんかいっ！


電源に付属しているコームでも良かったのですが、スリーブコームはこれを使いました

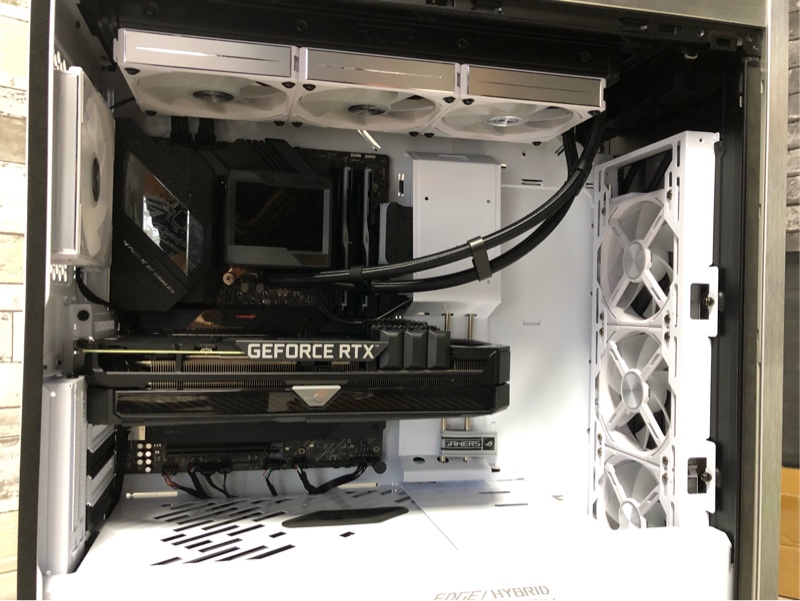

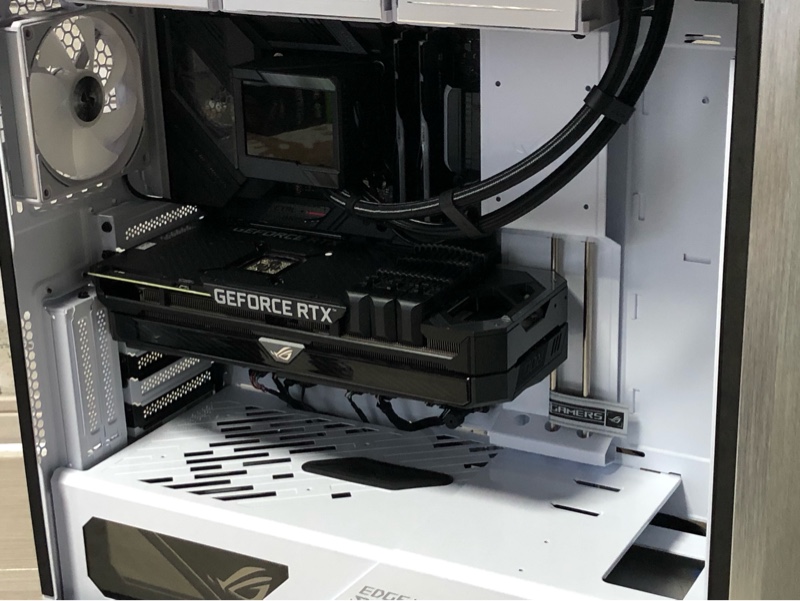

マザーボードに合体

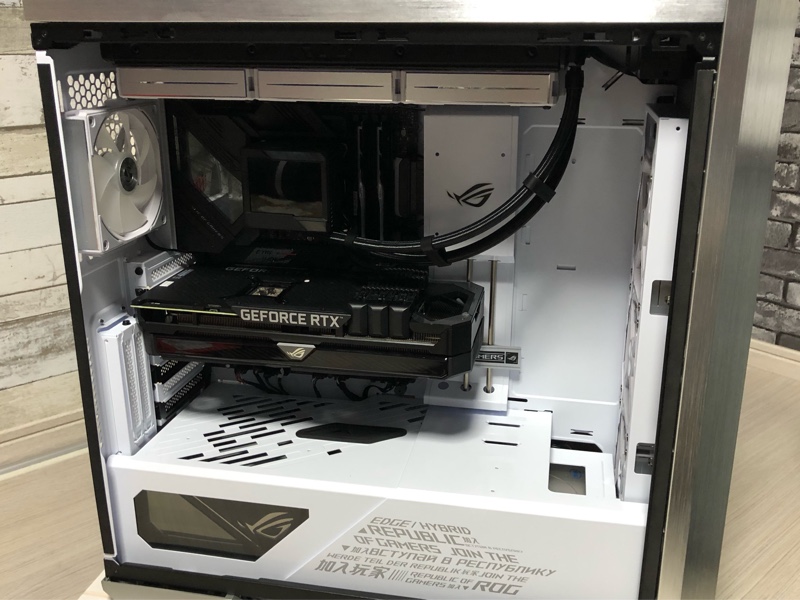

コネクターとコームを使ってまとめてみました



「配線はなるべく見えなくスッキリと！」

水冷のチューブはどうしても見えてしまいますが、その他の配線は極力見えないようにします

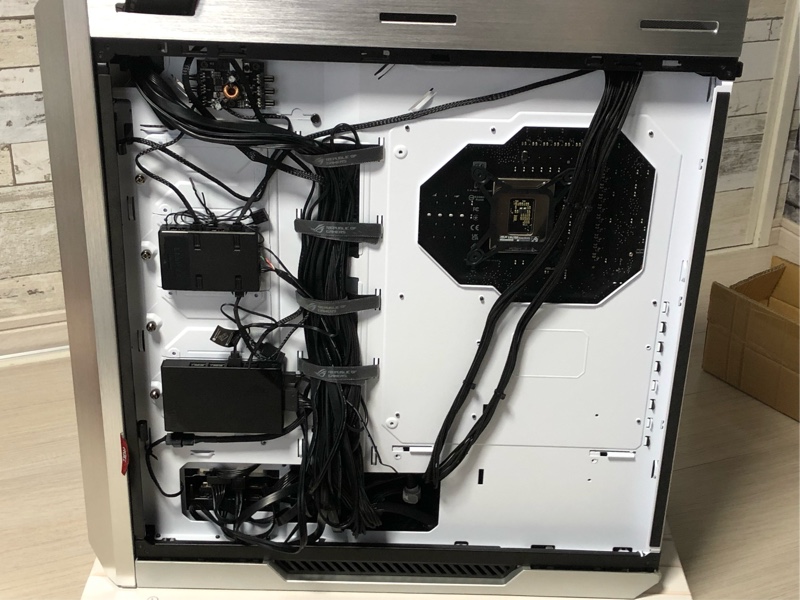

ま、そのしわ寄せは裏に行くんですけどw

配線イパーイ、プラのパネルが閉まるか微妙w


左側には2.5インチのSSDなどを取り付けるスペースがあります

1番上には既存のケースのファンコントローラー（使いません）が付いてます

その下にAL120のファンコントローラー、RYUJIN IIのコントローラーを取り付けました


PSUシュラウドの中も配線もすごい事になってます


USB2.0のピンヘッダー増設ハブ
電源はSATAから取るので電力不足にはならないかと思います


マザーボード上にUSB2.0のピンヘッダーは2箇所ありますが、ファンコントローラーなどで埋まってしまうために増設しました

それと、もう一つ、その理由は、、、



このPCケース、HELIOSのフロントパネルにはUSB TypeA（3.0）が4個、USB TypeC（3.1）が1個あります

ですが、マザーボードZ690-Fには、3.0のピンヘッダは１つ（2分岐します）しかないので、実際にはフロントパネルの４個のうち2個しか接続できません

3.1用のピンヘッダは1個ありますからTypeCは使えます

せっかくフロントにTypeAが4個あるのに2個も遊ばせておくのは勿体無い…

まあ、背面には山程挿せるのですが、背面にあってもなー…って感じです

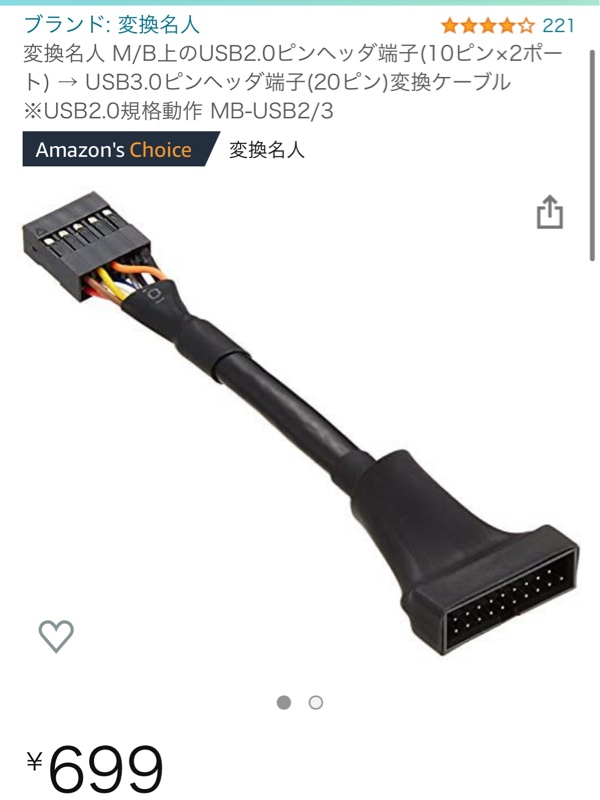

そこで、フロントパネルから伸びてくる3.0用配線のコネクタの１つをコレを使って2.0に換えてしまいます


先程のNZXTの2.0用のハブに挿します
勿論、駆動は2.0になります

これで、フロントパネルのUSB TypeAは2個が3.0、2個が2.0になり、一応4個全部使えるようになりました



ファン、ARGB、オーディオ、システム等の配線をマザーボードに繋ぎました

ビープスピーカーと、HDD 1個とSSD1個を旧マシンから外して取り付けました


簡易水冷CPUクーラーであるRYUJIN IIのコントローラーには水冷ポンプの駆動の他にも、ファンとARGBのハブ機能もあります

このコントローラーにはファンを何個挿しても、1個のファンとして認識するそうなのでファンコンとしては使えませんが、ARGBのピンヘッダはマザーボード上には3箇所しかないので、足りない場合はこのコントローラーに挿せます

ASUSのアプリ、AURA Suncを使ってマザーボード、電源、グラボ、メモリなどに付いている光りモノを一括で光り方の設定をします

ただし、ケースファンとラジエターファンに使ったAL120はLian Li専用のアプリでファンの光り方を独自に細かく設定します

AL120のファンコネクターはAL120専用のコントローラーには接続せずに、マザーボードにつなぎASUSのアプリからファン制御します

ファンの延長ケーブルを何本か使いました

この辺がちょっとややこしいのですが、AL120から伸びるARGBコネクターはLian Li社独自の形状のものなので、AL120専用ファンコントローラーに一旦繋いでから、コントローラーから伸びるコネクターをマザーボードのARGBヘッダーに繋いでいます


光モノを設定するアプリ同士でよく競合するそうですが、ま、やってみないと今は何とも言えないですね、なんせARGBもお初なもんで❤️


いやー、最近のケースはスゴいですね
ここまで配線を隠せるなんて素晴らしい

ま、このケースHELIOSは、ASUSが展示ケースとして明言しているそうです


次回はいよいよインストールです

久方ぶりのブログです

おかげさまで仕事は年末からずーっと忙しくしております
現在はかなり手が回らない状態になっております
疲れております、あちこちの関節が痛いです

なので、暫くコンバージは弄ってません、車なんてもっと弄ってませんが…（笑

しかし新しいコンバージは順調に発売されているので、ポチったモノが箱のままどんどん増えていってます
取り敢えず、他の部屋の押し入れにしまおう…



さて、前置きはこの位にして今回のお題です




先ずはモニターです

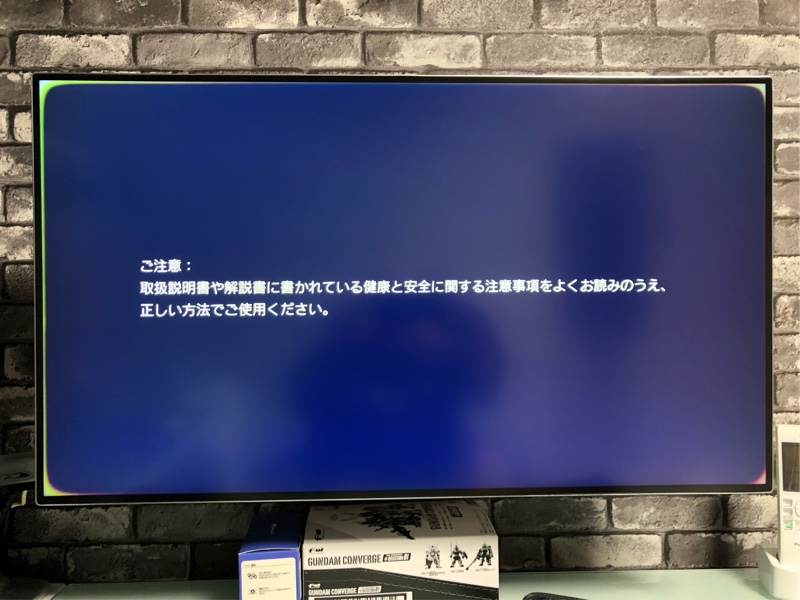

3年半程前に購入したLGのモニターが四隅に光り漏れをおこしはじめました


徐々に目立つようになってきました

4KHDMI2.1対応のモニターも出始めたので、この際買い換えてしまおうと思い物色しました

最終的にASUSのPG32UQかMSIのMPG321UR-QDの二択でしたが、どちらも在庫は暫くなかったですね、つーかそもそも日本には少数しか入ってこなかったようですし、レビューも殆ど無い状態でした

未だにPG32UQは売ってないですし、なんか致命的な問題でもあったのかもしれませんね

海外のレビューでは圧倒的にPG32UQの不具合報告が多かったようなのでMPG321UR-QDをポチりました

1ヶ月待ちを覚悟していたのですが、出荷予定より2週間程早く届きました


スピーカーは付いて無いのでスピーカーもポチりました

レイザーのNOMMO

台座が光らない安い方です


計17マンちょい程の出費でした

ちょっと高くついたけど、まあ仕方が無い…

と、思う事にしましょう（笑


同じ32インチ4Kモニターからの買い換えなので特に感動は無し…

強いて言えば、、、

量子ドットパネルとやらは赤く感じる、逆に言えば今までの液晶が青過ぎたのかもしれない…

試しに4KHDRに対応しているPS4ウィッチャー3をプレイしてみたのですが、HDR600の恩恵もそんなに感じられず…

そもそもゲーム内設定のガンマ値を上げて暗がりでも見やすくしてますから…w

ちなみにPS5の抽選はずーっとハズレまくってますので、このモニターが真価を発揮するのはまだまだ先になりそうです
転売ヤーから10マン円で買うのも勿体無いですし


取り敢えず、モニターの問題は解決☆

この時点で2月末




そして、3月頭にPCが更新時にフリーズ



ここのところ、スイッチオンしても立ち上がらない事も何度かありましたし、そろそろ寿命かなと…組んでから7年程経過してますし

ダメもとで電源スイッチオフからの再起動にかけてみたのですが、やっぱりダメでした
DPの信号は行ってるみたいですが、BIOSにも入れません
OSが壊れただけでは無さそうな感じ…


モニターを買い換えたばかりで更なる出費は痛いな〜

痛いけど、新しいのを組むか、それとももう安いノートにしてしまうか、ちょっと考えました

最近はPCでゲームもしてないですし、自作er界隈の状況にも疎くなってる浦島太郎状態でしたが、色々とネットで情報を仕入れているうちに新しいPCを組みたくなる欲求に駆られきました

はい、組んでしまうまー！🦓


と、決断しました


ざっと調べてみたところ、自作er界隈でも当然の如く昨今の半導体不足の影響をモロにくらってるのですが、新型core iに新型チップセットが登場してるじゃありませんか

更に超品薄で価格高騰のDDR5
マイニングとやらの影響も受けてこれまた更に品薄で価格高騰のグラボ…


これは自作するには時期が悪過ぎたようです


かと言って、後1年経ったらもっと高くなりそうです
コロナは効果的な治療薬が現れない限りいつまで経っても落ちつかないでしょうし、色々な原料を輸出しているロシアとウクライナががあんな事になってますので、戦争が終わっても数年は影響が出るかと思います

現にうちの会社でも1年分程プラスチック製の材料を備蓄しました、ちっちゃいちっちゃい会社ですから、そんな大金がかかったわけではありませんが

製造業に携わる友人が、樹脂製品の原料がロシア→韓国を経て日本に入ってきてるものが多く、材料の品薄高騰が予測されるとの忠告をしてくれましたので


てなワケで、仕方がない、時期が悪いけど腹を括りましょう、腹を括ってポチってしまおう！


取り敢えず、さっとパーツ構成を決めました

現時点での中の上〜上の下辺りを狙います
グラボを換えたらもう少し通用するような感じで

ま、上見たらキリがないですし、100マン超えますからw


岡山の片田舎なので近くにショップはありません、現物を見て確認したいのですが無理です、ネットでポチります

パソコン工房の通販が、一番値段的には良さげで在庫も豊富なようなので会員登録してポチりました

つーか、FaithもTwoTopもパソコン工房に統合されてたんですね、かつては秋葉原の二大巨頭だったのですが…

当時、自分は神田に住んでいたので、他の老舗が軒並みバタバタと消えていく状況は間近で見ていましたが、ドスパラとアークとツクモはまだ頑張ってるみたいですね

パソコン工房に在庫が無いパーツはAmazonでポチりました


ポチった構成はこんな感じ


CPU
i7 12700KF
当然グラボを使うのでKFでいいかと
Kよりちょっとだけ安くなります


MB
ROGのZ690-F

この上位のHEROは8〜9マンするので、ちょっと手が出せなかったです


メモリ
G.Skill
MBがDDR5専用なので必然的にDDR5
16GB✖️2

高いので2枚で勘弁…

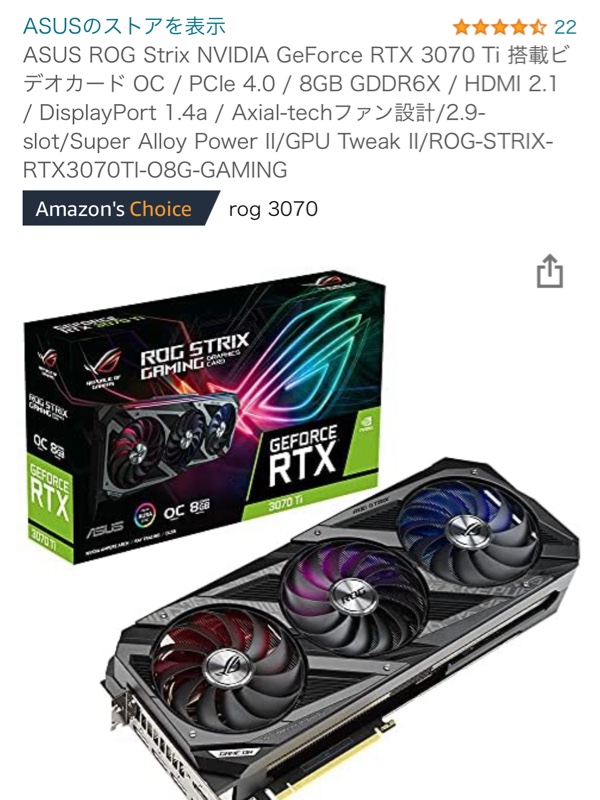

グラボ
ROGの3070ti

これはコスパの悪いグラボですなー

MPG321UR-QDをフルに使うには足りないスペックですが妥協しました

今時のグラボは補助電源が8ピン3個ってのにびっくり


ROGの3080が欲しかったけのですが、どこも在庫が無いようです

ROGの3080Ti（25マン〜）やROGの3090（32マン〜）は無理w

需要に供給が追いついていないので、品薄になってくると価格が高くなります

かと思うと一瞬安くなったりもしてます

価格の変動が激しいですね
グラボ買うには時期が悪過ぎのようです

マイニングってそんなに世界規模で流行ってんですかね、てか儲かるのそれ？って浦島太郎のオジさんは思いますがどうなんでしょう？


SSD

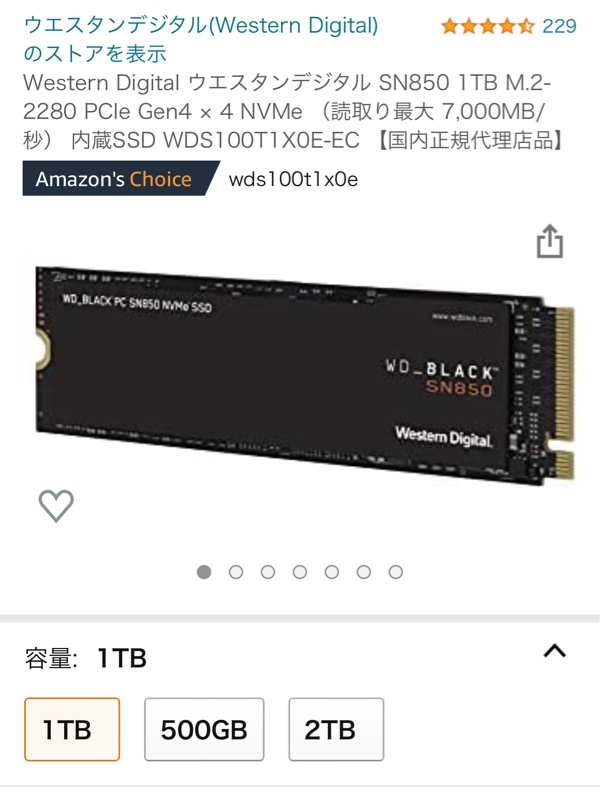

M.2の1TB

噂には聞いてましたがMBに直挿しの時代なんですねぇ…w

メインはこれ
足りないようなら後からM.2を買い足しましょう、MBに3枚くらい挿せるようです


ケース

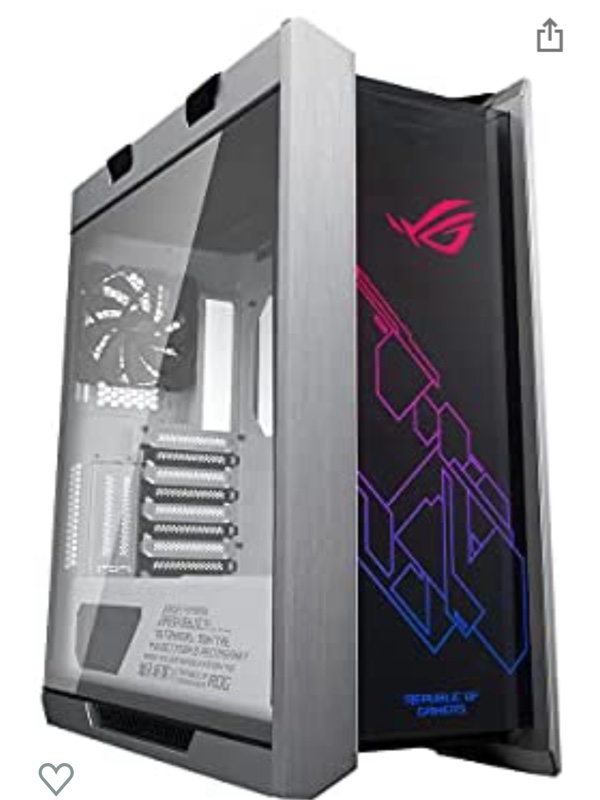

ROGのhelios白

ケース内が白なので黒いパーツとの組み合わせが結構難しいかもしれません

パーツを含めて白一色にはしたく無いのですが、画像を見る限りでは黒いケースファンとかは浮いたように見えますね

ミドルですがフルタワー並みの大きさ
未だに置き場所を思案中…

ま、なんとかしましょうw


電源

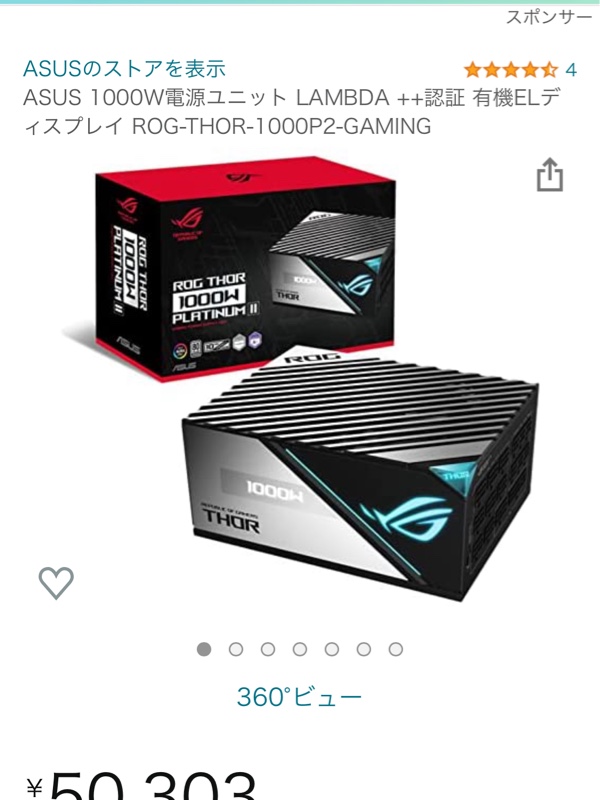

ROGのTHOR-1000P2

heliosケースではTHOR一択になるようです
THORの液晶パネル部分ケースから露出しますから

電源はケチらない方が良いと思ってる派ですが、ROGの電源はあまり評判は良くないようです
一応、余裕をもたせて1000WのPLATINUMを選びました


ついでにOSもポチっときました
使い回しでも良いのですが、旧マシンを直してサブにするかもしれないですし、他の人が使う事になるかもしれませんので

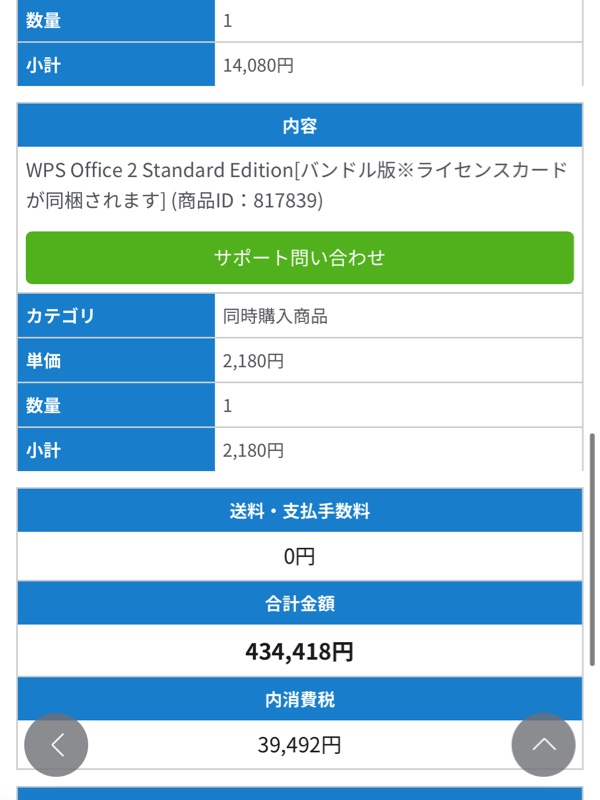

で、合計が…



高い…ありえん…が、仕方が無いなー


と、思う事にしましょう（笑


で、CPUクーラーと、ケースファンも交換してしまうので、在庫のあるAmazonでポチりました

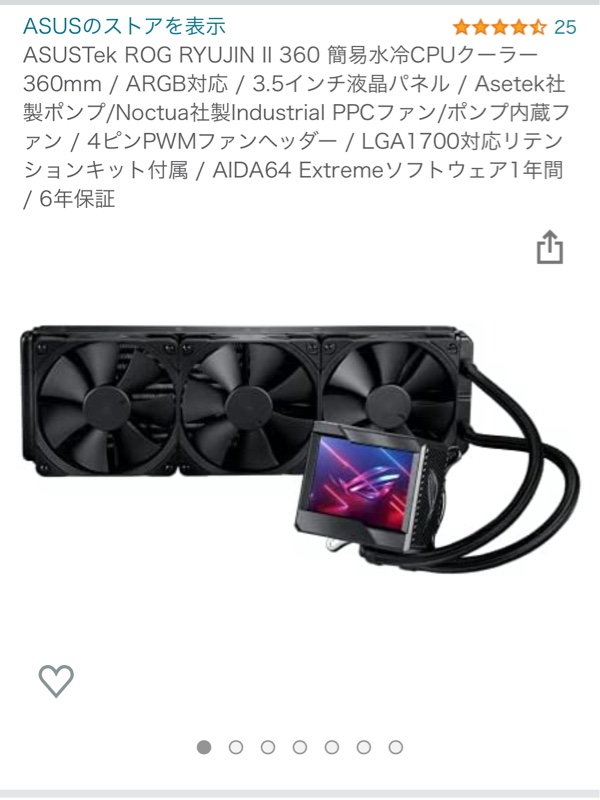

CPUクーラー
ROG RYUJIN II360

簡易水冷とやらと液晶画面を試してみたかった


ケースファン

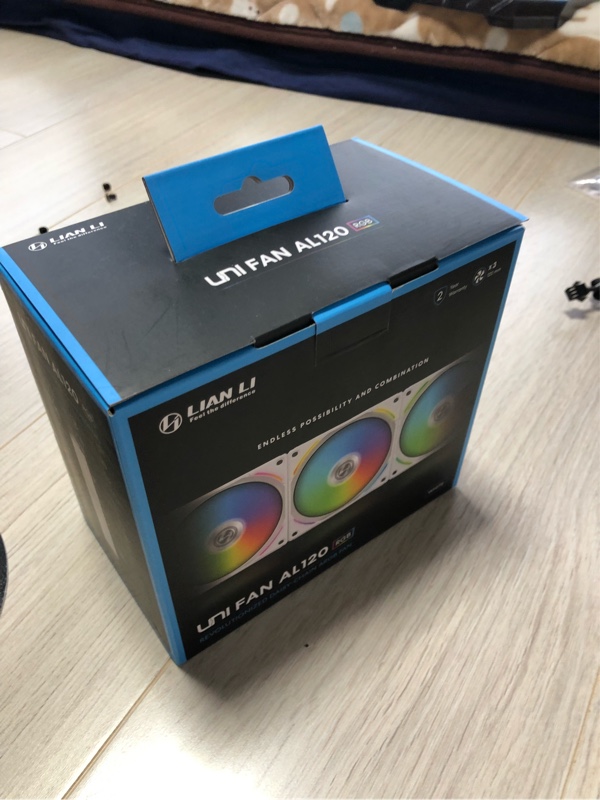

LIAN LIのAL120白

連結できるファンです、ケーブルを纏めやすくなります
3個セット✖️2と単品で1個と、計7個ポチりました

色々とARGBのファンを探しましたが、このファンをheliosに組み込んでた外国の方をyoutubeで発見しまして、RYUJIN IIのファンもこれに換装してケースファンと統一していました

ま、単色で光らせるのでARGBでなくても良かったのですが、ARGBと、このファンの連結を試してみたいです


クーラー37000円
ファン27000円

光学ドライブとカードリーダーのベイもなくなるので、外付けをポチりました





ま、両方で1マンいかないくらいですね

以上、あとはグリスやらファンの延長ケーブルやらの細々したものもポチりました



あーあ、

結局50マン超えちゃったよ…

大変だなコリはw


ま、仕方が無い…

と、思うことにしましょう（泣


なので、パソコン工房さんの方のお支払いはジャックスローンの48回払い金利ゼロでお願いしました

すげー48回払い金利ゼロすげー


ま、こんな感じでASUSのROGで可能な限りまとめてみました

モニターはROGじゃなくてMSI選んじゃいましたけどw

ROGなんて昔はMBしか無かったんですが、今はブランド化してますね
確かに造りが良いものもあるかとは思いますが、割高なブランドです

中身はOEMのものもあり割高で評判の悪いものもあるけど、なんたって見た目がカコエエ、そうカコエエ！
それだけで選んだと言ってもいいのdeathョ！

こんなものは車弄りと一緒で自己満の世界ですから（笑


注文した翌々日には届いたのですが、組む時間がないので踊り場に放置中です

ケースの箱がデカいです、ひたすらデカいです

次の日曜に組めたらいいなー

そして、何よりも、初期不良に当たらなければいいなw
