で、今日は実際に載せて見たりする訳です。(笑)
左右に家具があり、カーゴスペースは最大幅で1070mm
但し、実際には物入れの扉やスピーカー、FFヒーター吹き出し口などで
1000mmが限界かな?

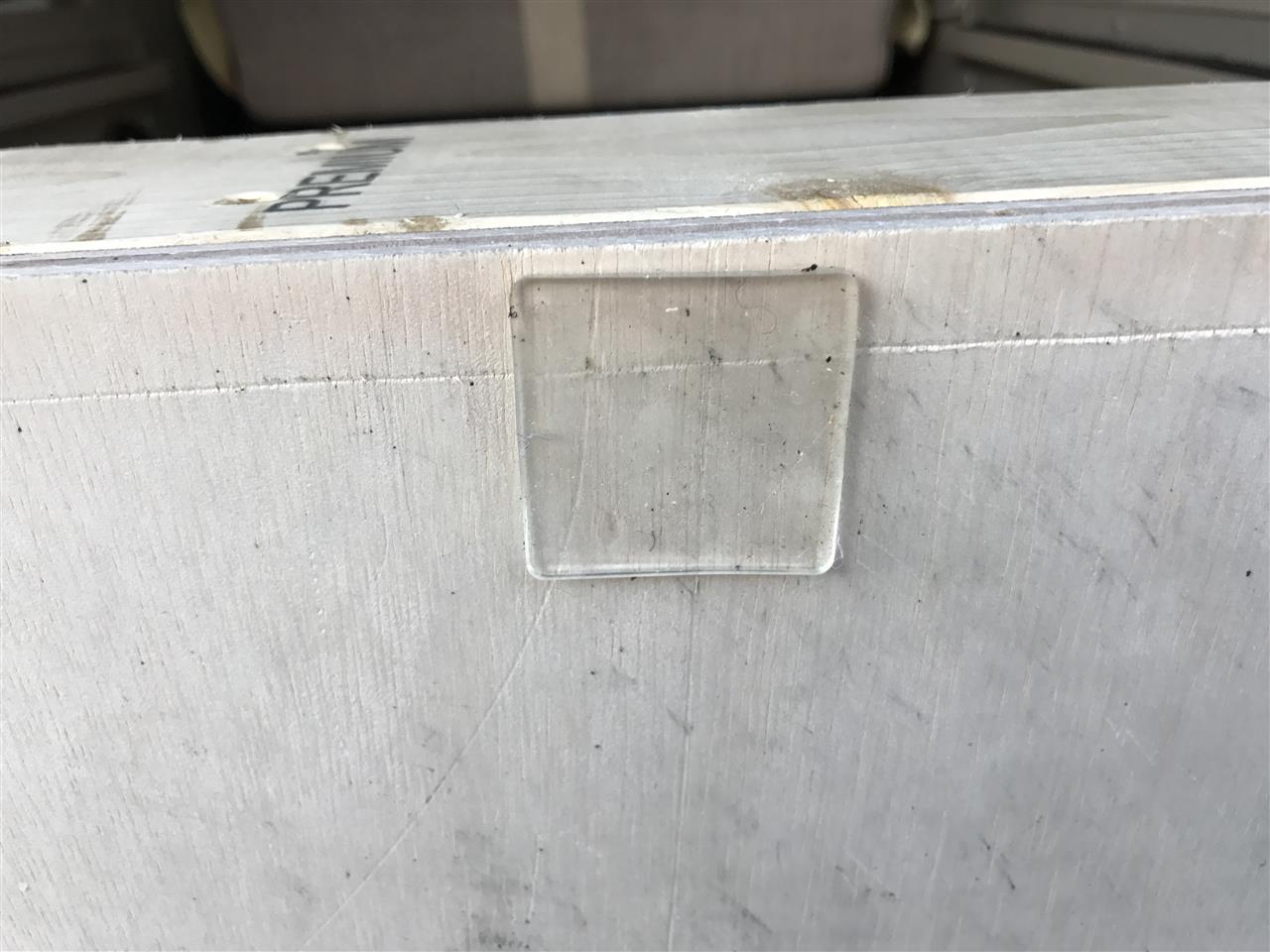

で、裏には滑り止め貼ってみます。
100円ショップなんかにある、モニター転倒防止なんかに使うアレ。(笑)
実際のこれの幅は900mmで作ってあります。

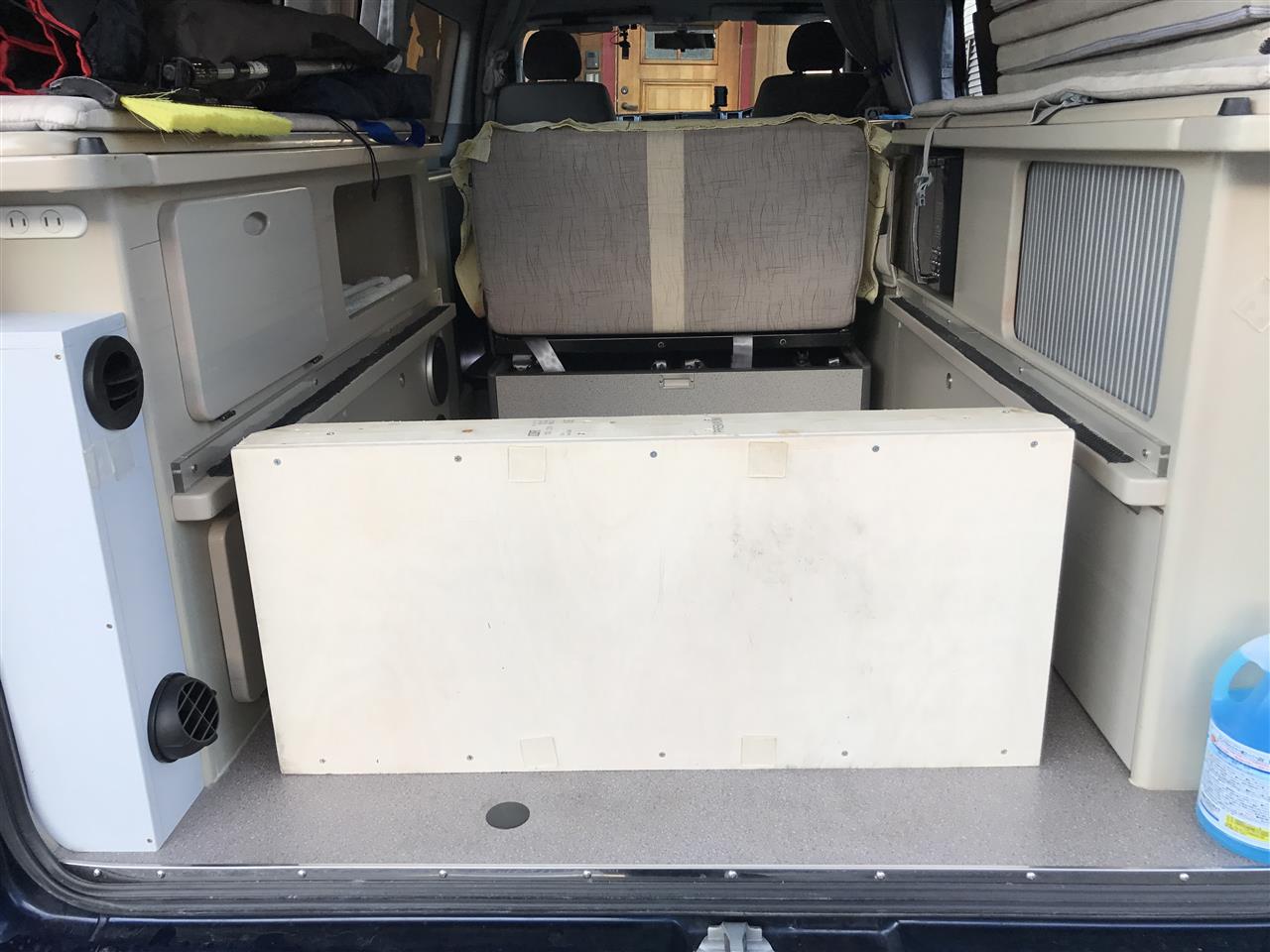

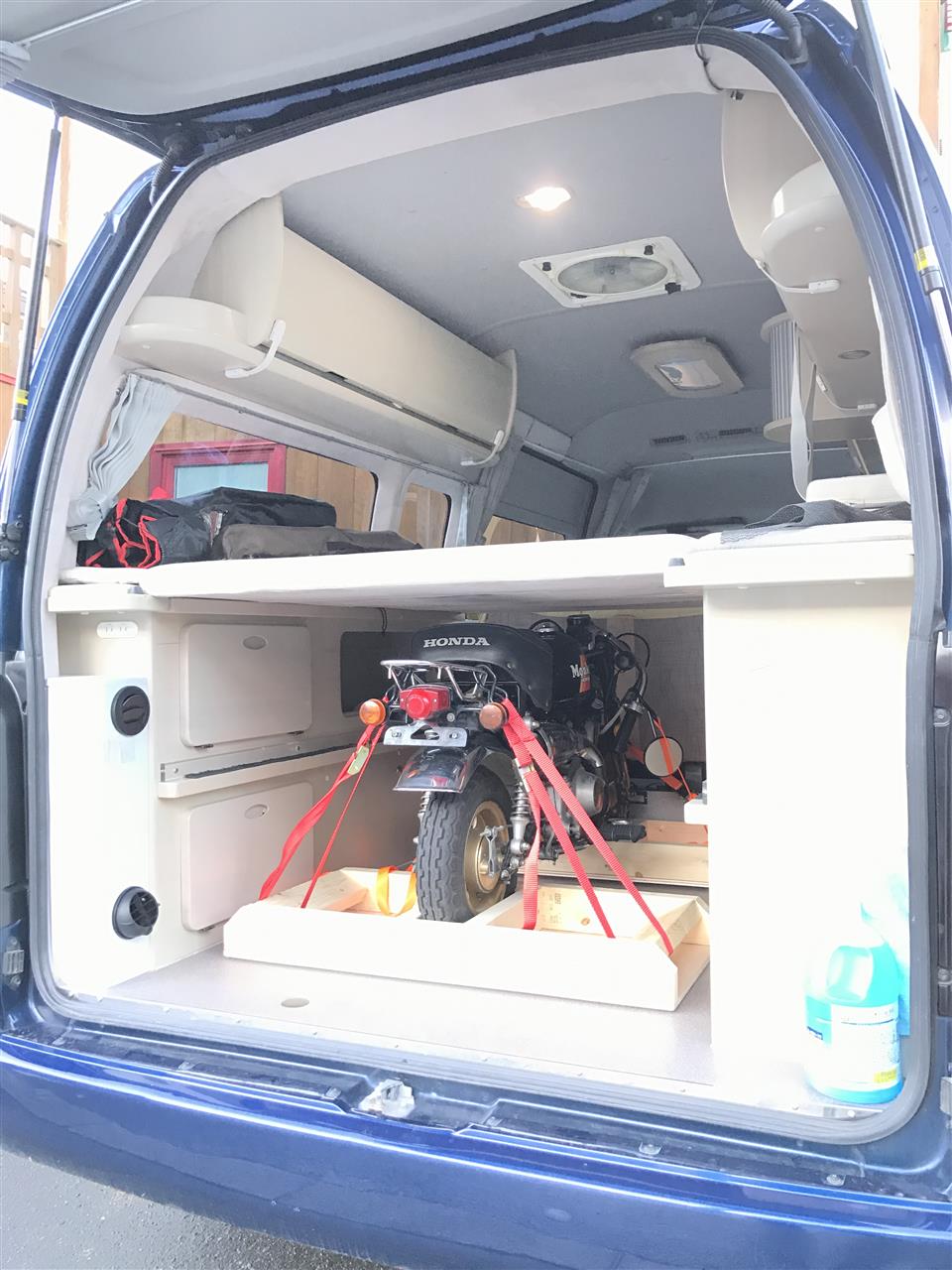

さぁ、載せてみましょう!
じゃじゃぁ~ん!
おぉ~、載ったぁ!わいわい^^
ガッチリ固定されてます。
問題のベッドを展開してみましょう!

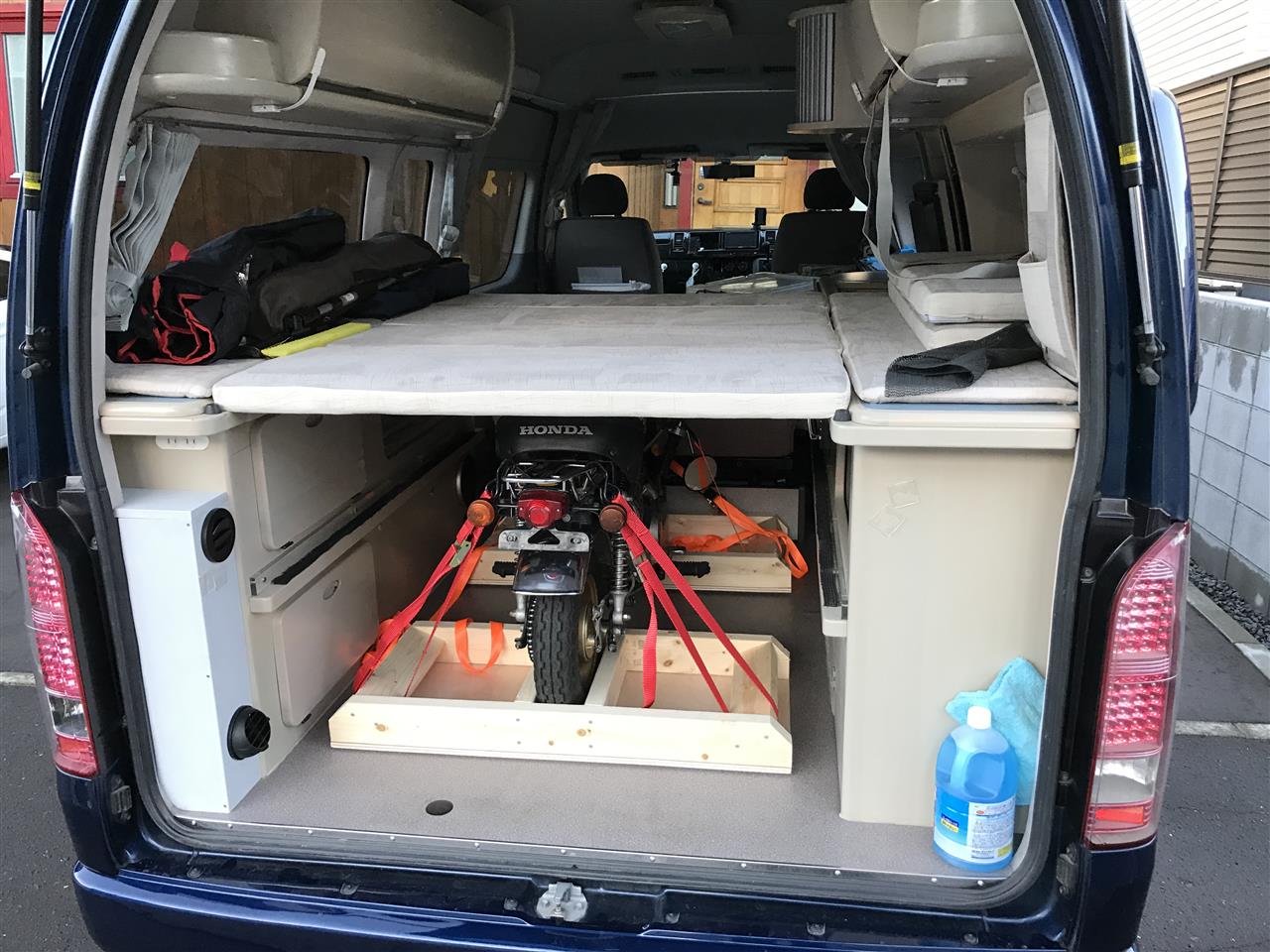

ベッド展開!
ギリギリっす(笑)
奥に見えている突起物はスピードメーター。
上が、ベッドの裏側。
クリアランスは僅か3cm!
実際に運用する際は、タイダウンベルトでもう少し締め上げた方が
精神的に安心できるかもです(笑)
下段ベッドもちゃんと展開可能です。
猿くんと一緒に寝られま~す(笑)

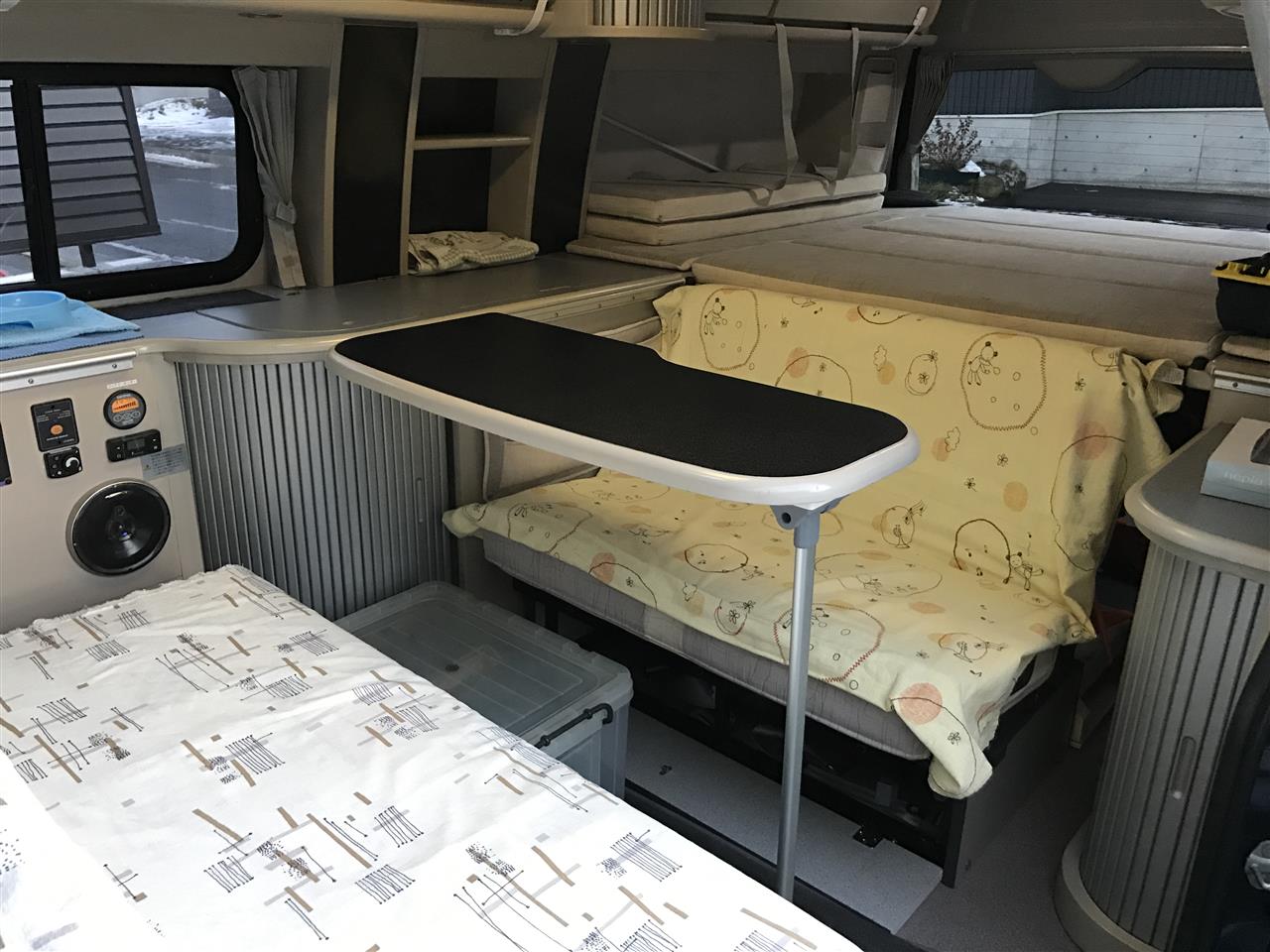

バイクを積んだままで、食事も可能。
猿くんの左側に電子レンジがありますが、問題なく使用可能。
確かに載る事は載りました。
しかし、いつも連れ歩いている猫のトイレを置くスペースが困った・・・^^;
まだ課題が残る、ハンガー製作でした。

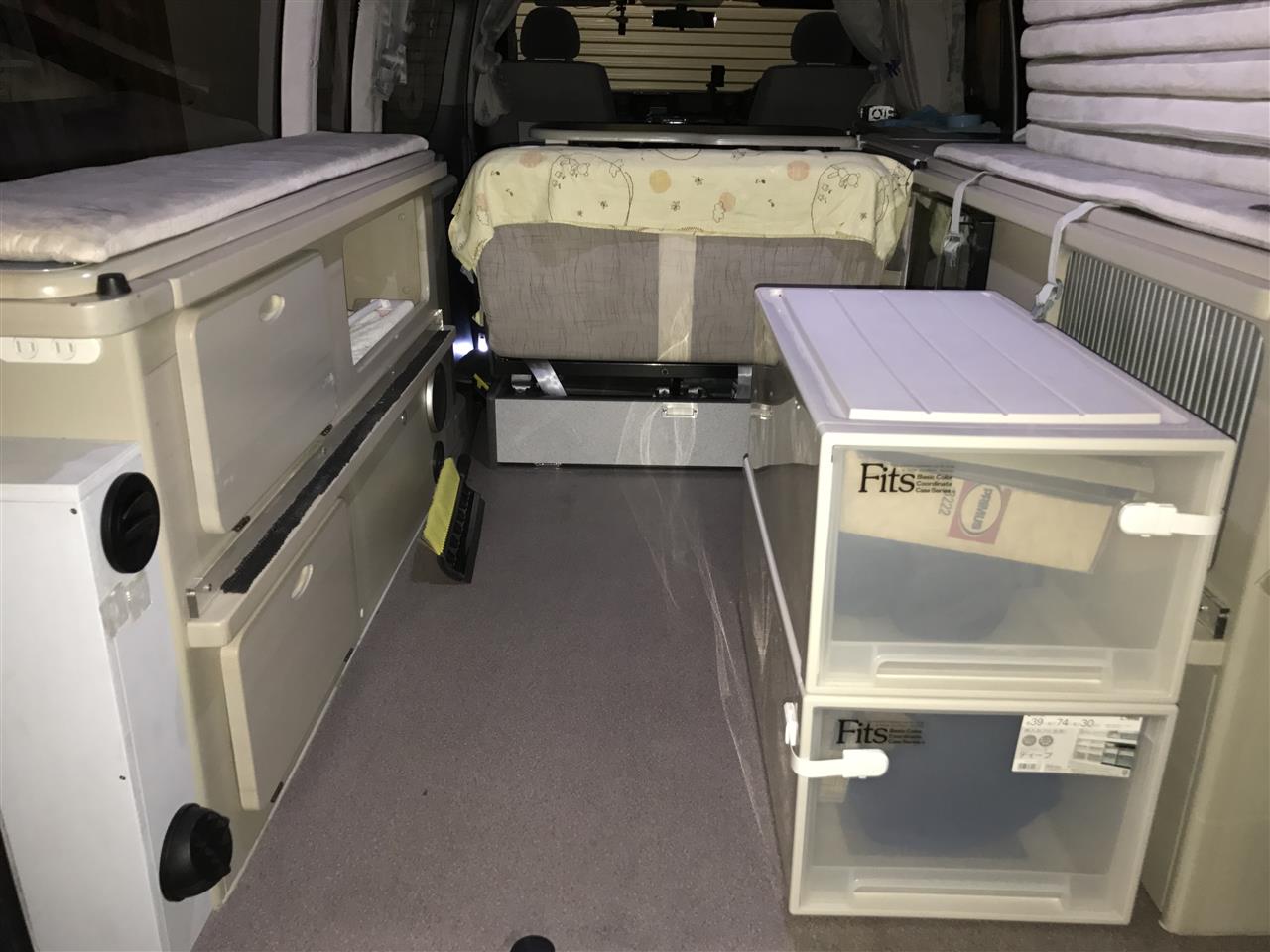

右のボックスはキャンプ道具などが入っている衣装ケース。
この左側スペースにうまく猿くんを収められないか、要検討です。
(右側には電子レンジがあるので寄せられません。)
で、その後ろが、今までの猫トイレを設置していたスペースで
この右側ですね。
ここをやはり有効に使わないと、猫トイレを顔の横において寝なきゃならない
ことになりそうなので、また考えます。
とりあえず、猿くんの移動用ハンガーは出来ましたが、遠征の際に猿くんを
連れて行く時は、何か考えなければなりませんね。
サードシートのシートベルト固定ボルトに共締めで、フック付けてみようかな?
左側の家具に、やっぱり穴空けてフック埋め込まなきゃダメそう・・・・
それは避けたかったのですが、やっぱりやらなきゃだめかなぁ(泣)
考えているうちが一番楽しいんですけどね(笑)
さて、ウチの猿くんですが、腰上ウォーターブラストに出すついでに

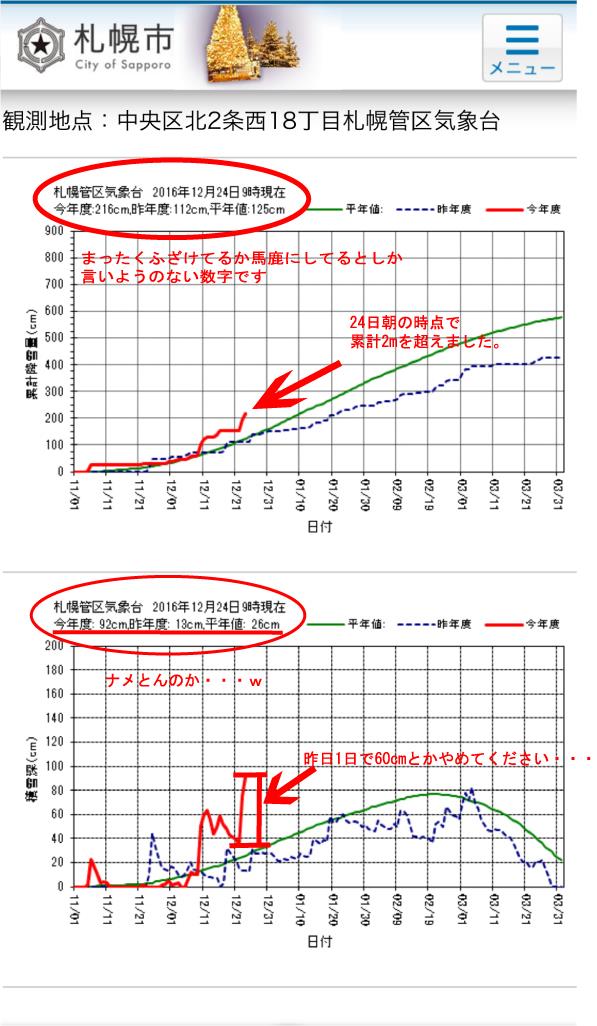

OHもやってもらおうかなと思っても、既に雪が降っており
自走で持ち込む事はできない・・・
とか考える前にナンバーが付いていませんでしたw
必然的に「何か」で運ばなければならないわけですが
いくら車載前提のモンキーでも、流石にプリウスには載らない
で、ウチにはハイエース君がいるわけですが、ウチのハイエースくんは
キャンピング装備が架装されており、本来のカーゴフックの場所が家具で
隠されていますから、フックが掛けられないわけです。
(本来のハイエースのカーゴフック穴は、リアタイヤハウス直前直後のカーペット下にM8穴が4箇所隠れています。)
折角のこのきれいな家具に穴あけたくないし、どうしたもんかと悩み
タイダウンロープが掛けられるハンガーごと作っちゃえ~ってな事で
作っちゃいました。

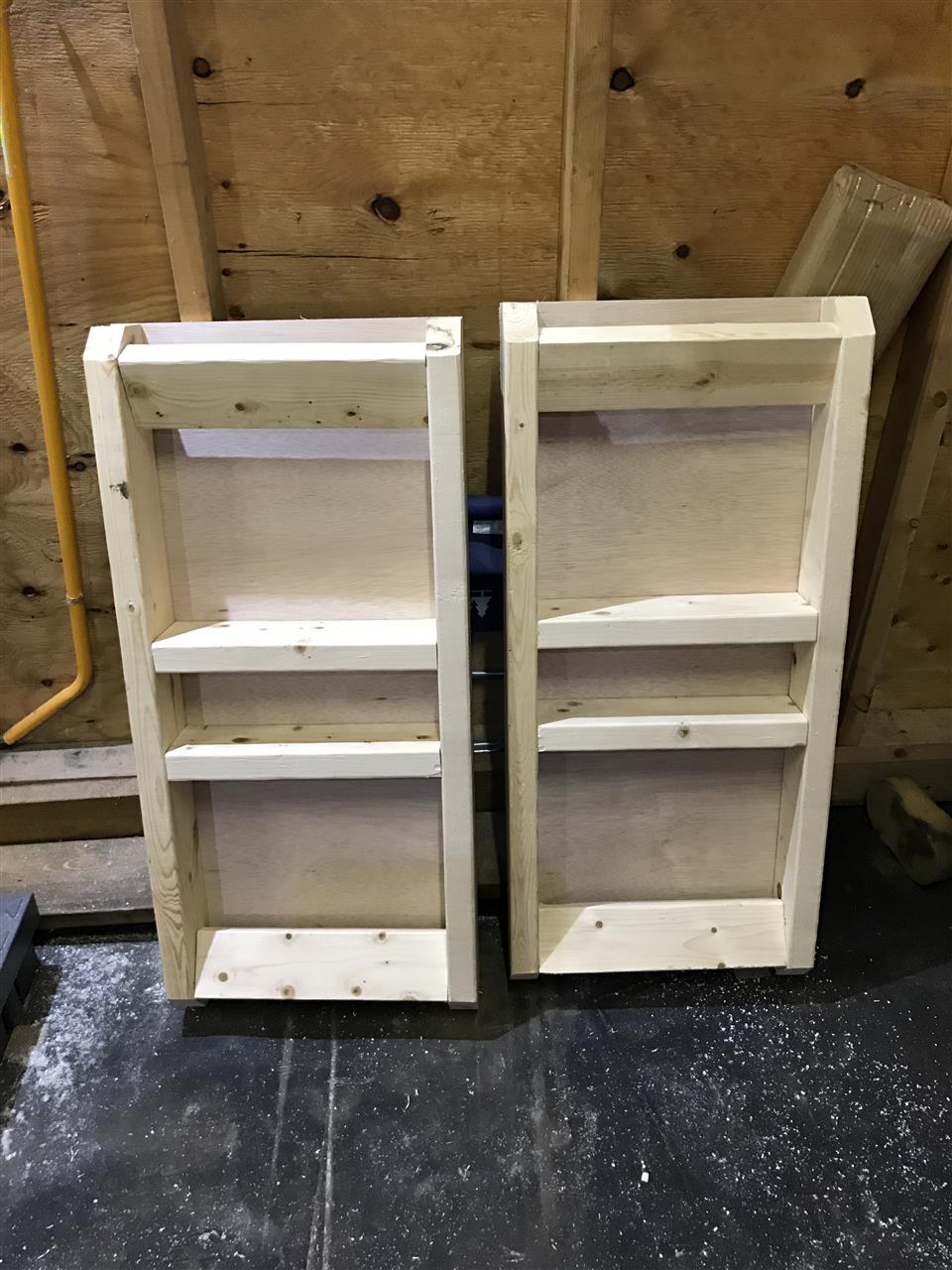

いきなり完成図ですが、紆余曲折は有りました。
戦いの跡、車庫の中(笑)
暖房完備の車庫では、真冬の作業もへっちゃらです(笑)
いや、ポータブルのファンヒーターあるだけなんですけどね。
そもそも金属加工の技術は無いので、材料は木材の一択。
木材加工はお手の物なので、早速形状の構想に入ります。
まず効率良くタイダウンフックの力を受け、そして力を分散するには

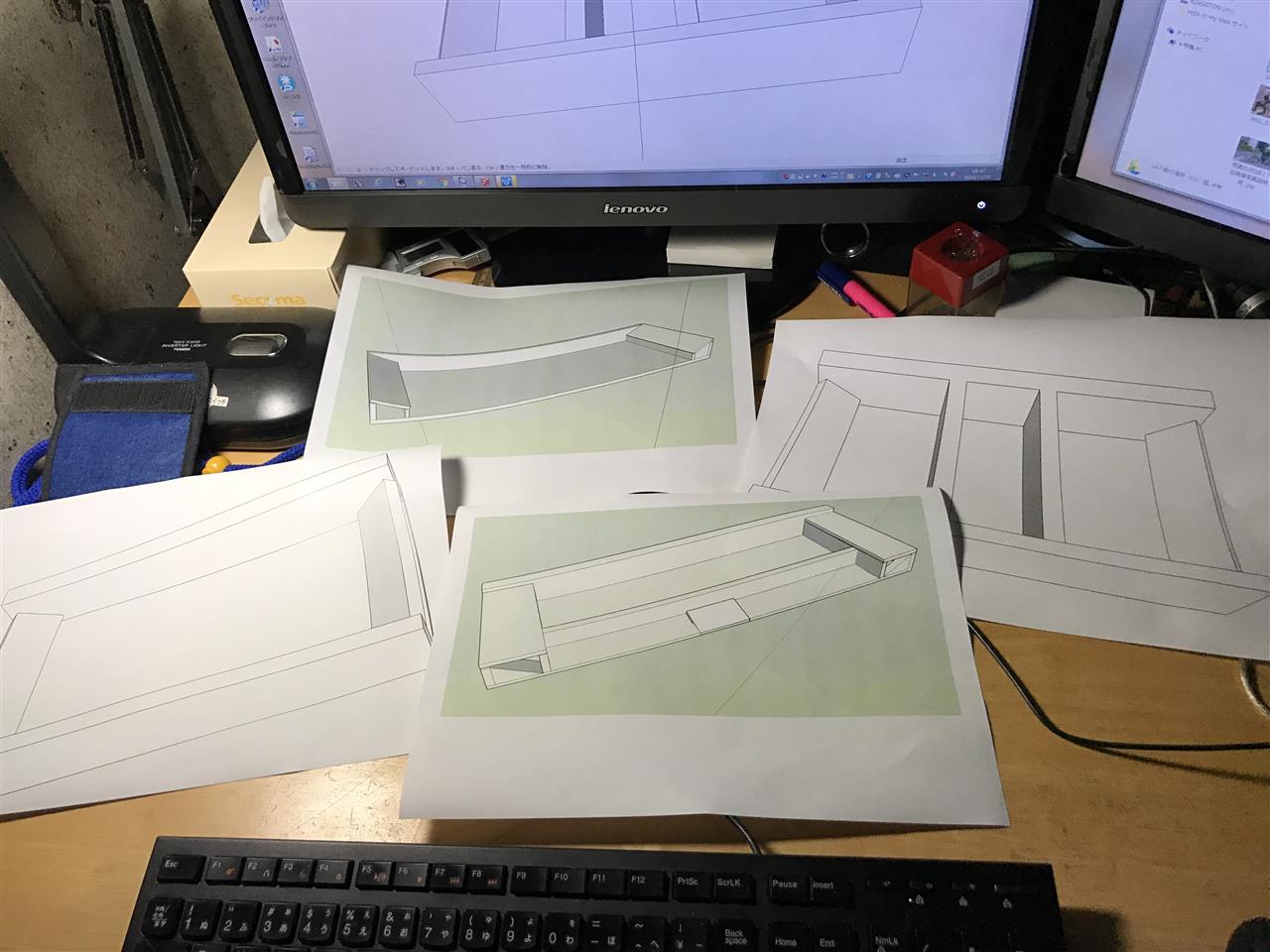

どんな形状が良いのか、3D CADでシュミレーション。
斜め上方に引っ張り上げる力を受けるには、最低でも2x4材以上の強度が
必要と判断、1X4材で軽く小さく作る考えは棄てました。
1x4材ではタイダウンで引っ張り上げた時に、タイヤを中心として球状に反ってしまい
クルクルと回転してしまう危険性を考えました。
最終的に残った案が、こちら。
現物は、車内で出し入れしやすいように上の左右の角を落としてありますが
ほぼこの通りです。
最初は金属製フックを左右の斜めの板に埋め込む構想でしたので、斜め上から
タイダウンロープで引っ張った時に木目に沿って裂けてしまう事を考えたので
フックの台座(左右の斜めの部分)を埋め込みフックに対し垂直に力が
掛かるように傾斜させました。
ですが、最終的に埋め込みフック無しで、直接ロープが掛けられるような
構造にしました。費用の節約と、製作時間の短縮です。
要するに面倒臭くなったワケですw

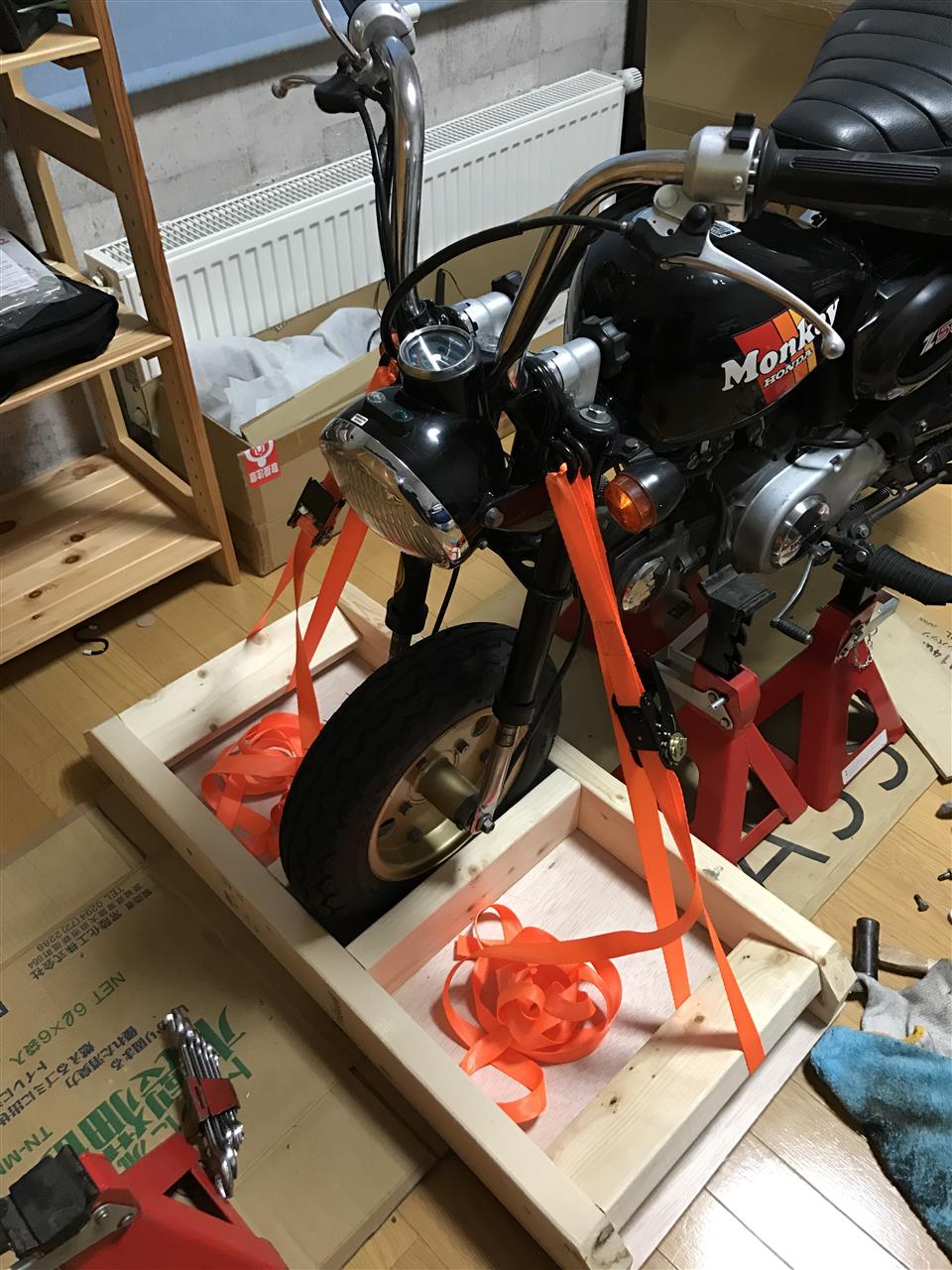

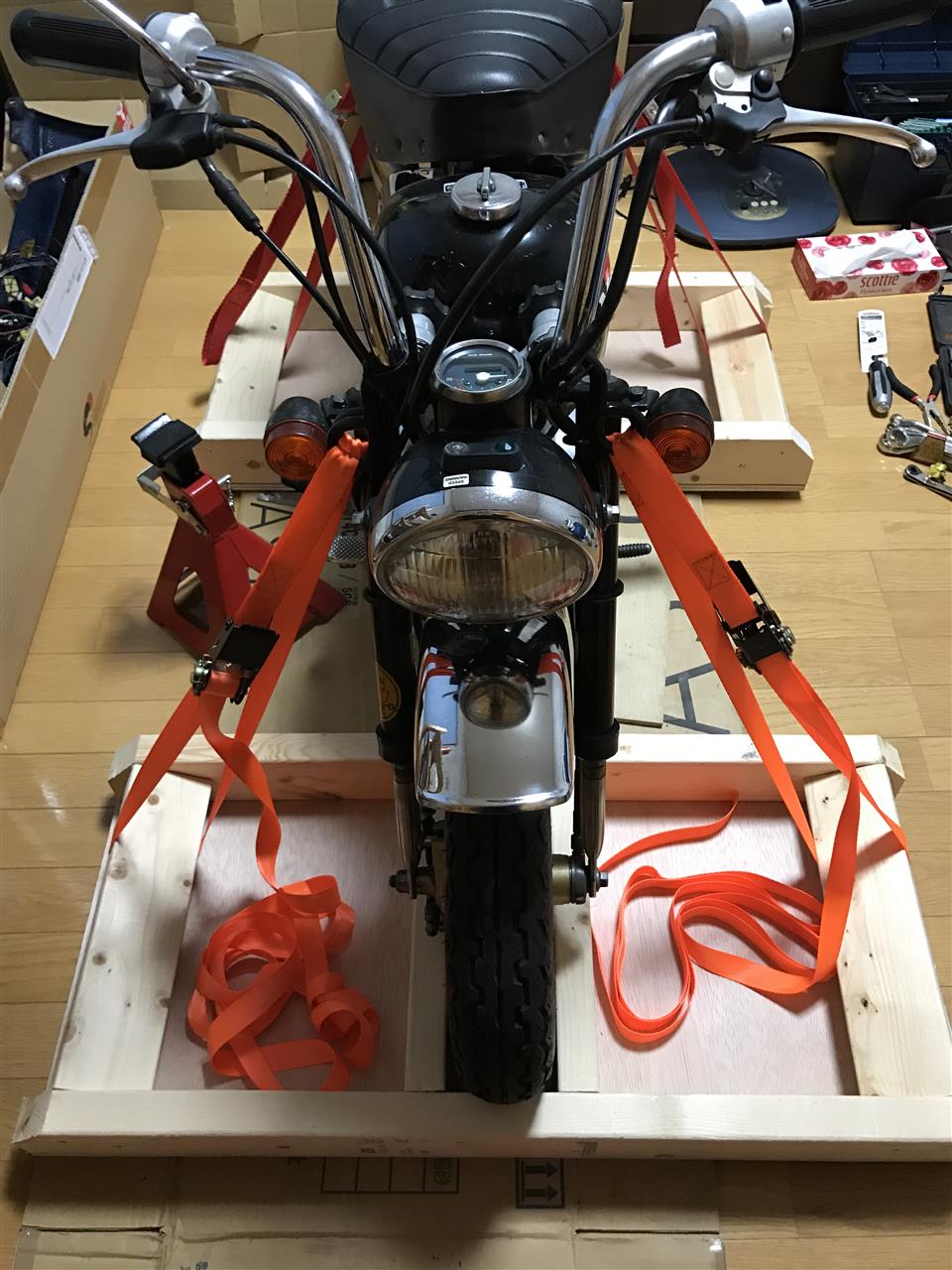

じゃじゃ~ん!と、完成図(笑)
