先月か先々月頃から，目薬を打つと右目に痛みとはまた違うなんだかよくわからない違和感があったので，9月初め頃に眼科で診てもらっていた。
その時，いろいろ検査して，よくわからないのでもう少し詳しく検査をするということで，本日，予約していた時間に眼科に出向いた。
もちろん，CX-3 で（笑）



受付を済ませて待っていると，別フロアの検査室に案内された。
片目を覆って，片目づつの検査。どうやら視野を測定する機器っぽかった。

最初に，指定された点に注視し，光の点が現れたたら右手に持ったスイッチを押す。
光は薄い場合もあり，見えたら押す。これは，特定の箇所に見えるのでよく注視していれば，分かる。

次に，より広範囲にランダム？に現れる光の点が見えたらスイッチを押す。
中心の光を注視したままで周辺視野？を測定している感じであった。
見えてから（認識してから）レスポンスよくスイッチを押すため，ゲームのような反応速度が測定されている感もあった。

片目が 5〜10分程度で，両目の測定を行った。

検査を終えて，待合室で待機。しばらくすると先生の部屋に呼ばれて検査結果の説明を受けた。
検査は，非常にうまくいったとのことであった（うまく検査できないこともあるような言い方であった）。
違和感のある右目のほうではなく，左目のほうがまずいと...

結果としては，ある領域で見えてなさそうな箇所があるとのことであった（涙）
前回の検査でも先生にそのような所見があったため今回の検査となったようであるが，今回の検査で確信へとかわったような言い方であった。
検査もうまくいった感じで信頼性もあるような言い方であった（普段は，あまり信頼性が高くない検査のような言い方にも聞こえたが，今回は，信頼できる結果だとか...）

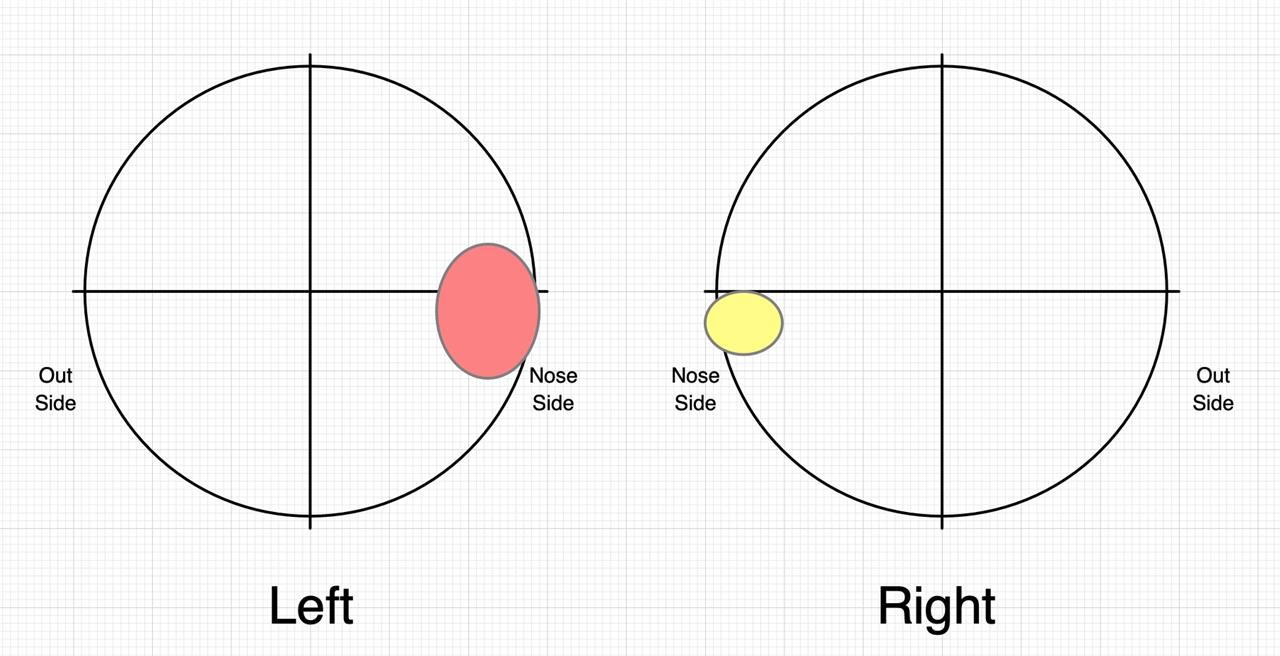

右目は，鼻側のほうに見えてない箇所があるような結果（下の図の黄色い辺り）。
左目も，鼻側のほうに見えてない箇所があるような結果（下の図の赤い辺り）。
右目のほうは疑いがあるような結果であり，左側のほうは確実に見えていないような結果とのこと。
要するに，緑内障の初期段階であるとのこと。



生活に支障をきたすほどすぐに悪化するような症状ではないが，治ることはなく，ほっておくとどんどん進行していくとのこと。
治すことはできないが，進行を遅らせることで対処するらしい。

正常でも，歳をとるにつれてある程度は徐々に見えない箇所がでてくるらしい。
緑内障は，その傾きが緩やかなのが，急になり，ほっておくといつか全く見えない状態になる。
治療によって，その傾きを緩やかにするとのこと。

その場で，コンタクトを外して，麻酔と何かを点眼して眼圧を（直接？）測定。
16 とのことで，正常範囲の 10 〜 20（？）に収まってはいるとのことだった。

で，最初に違和感のある症状はまったく解決されていないのだが，普段使っている目薬も普通に使ってよいとのことだし，（最近さぼっているのだが）毎日のルテイン錠剤の服用も全然構わないと。
また，別の検査をしたそうであったが，車できていることを言うと，別の機会にとのことであった。
ということで，また，2週間後ぐらいに来てくれとのことであった。

緑内障のことを詳しく知らないことを伝えると，5〜6分のDVDを見せてくれた。
（内容は先生が説明したこととほぼ同じ内容であったが...）
麻酔がまだ効いているとのことで，コンタクト入れるとき注意するようにと...
あと，異物が入っても普段のように痛みを感じないので注意と。

普段，生活していて全く自覚症状はなかったのだが，今回，眼の違和感から検査を受けて，視野が狭くなり始めていることが分かったのはある意味ラッキーだったのかもしれない。
歳をとると，あちこち傷み始めますね...

今回のお支払い: ￥2,350

診療明細をみると，今日の検査は「静的量的視野検査」というものらしい。

PS
気になったので，「視野検査」についてググってみると，タイムリーな記事が見つかった。

緑内障の簡易検査ができるゲームアプリ、東北大などが開発　隕石を破壊して視野をチェック（2022-08-03）
「緑内障の早期発見に寄与できるスマートフォン用のゲームアプリ」 特許取得のお知らせ（2022-08-03）

スマホのゲームで視野を簡易測定できるアプリがあるらしい。

METEOR BLASTER

どうも Android 用のもので，残念に思っていたら，Web アプリ（ブラウザ版）をみつけたので，iPhone でちょっと試してみた。

ゲーム自体は，画面中央の的に隕石がはいったら右の「SHOOT」ボタンで撃破，ゲーム中に画面のあちことに出現する星（＝白い光）を見つけた際に左の「CAPTURE」ボタンで捉えるもの。
片目を覆って，片目づつ2ステージ，合計 4ステージの５分程度で終わるゲーム。
画面中央を注視し，白い光が見えたらボタンを押すのは，今日の視野検査機器で行ったこととうりふたつ。

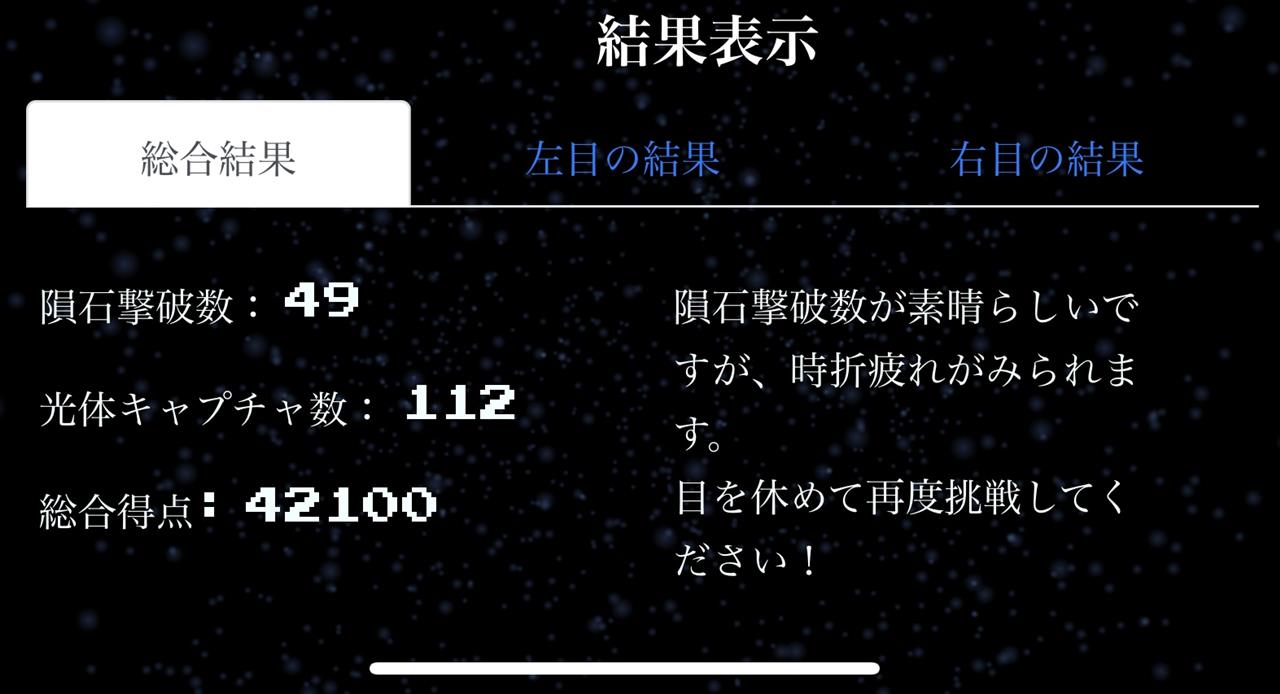

適当にやったのだが，結果を...



「隕石撃破数が素晴らしいですが，時折疲れがみられます。目を休めて再度挑戦してください！」とのことであった。

左目の結果は...


簡易検査とはいえ，今日の検査結果に近い結果が得られた。結果が好ましくないのか，しっかり「医師に相談しましょう。」とまで言われた。

右目の結果は...


こちらは，素晴らしいとのコメント。

このゲーム，まともに取り組むと，ある程度信頼度の高い結果がでてきそうなことは今日の検査結果からも納得できる。

最近、家の玄関ドアの電子錠をボタンやリモコンで操作出来なくなってきたのでついに痺れを切らしてキーレスの電池を交換。

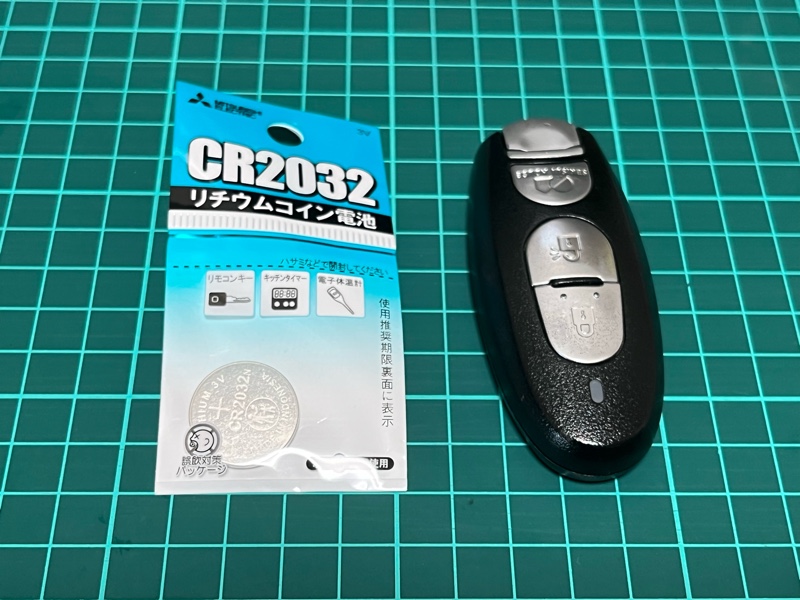

電池はCR2032。以前買っておいたストックがあった。





精密ドライバーで裏側の細かいネジを緩めてとる。
そしてカパッっとオープン。

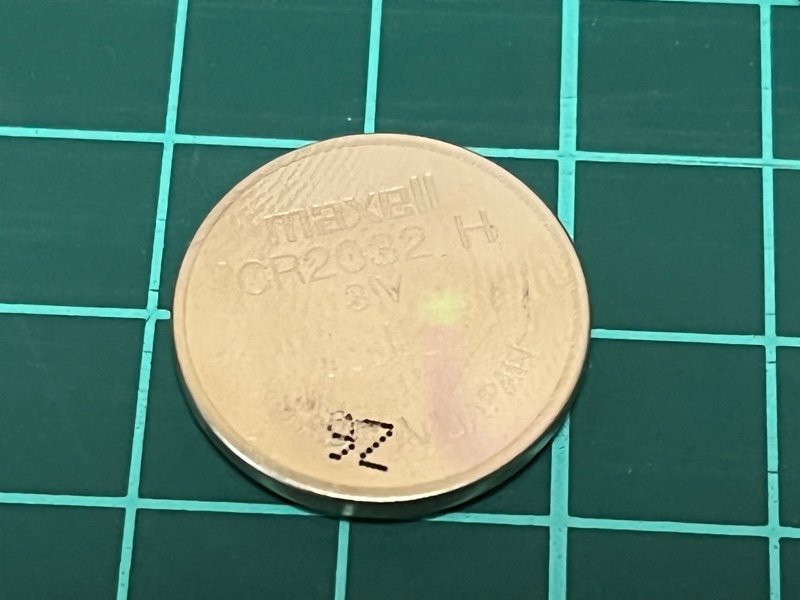

古い電池はMaxell社製のものだった。前回の交換日は不明（汗）

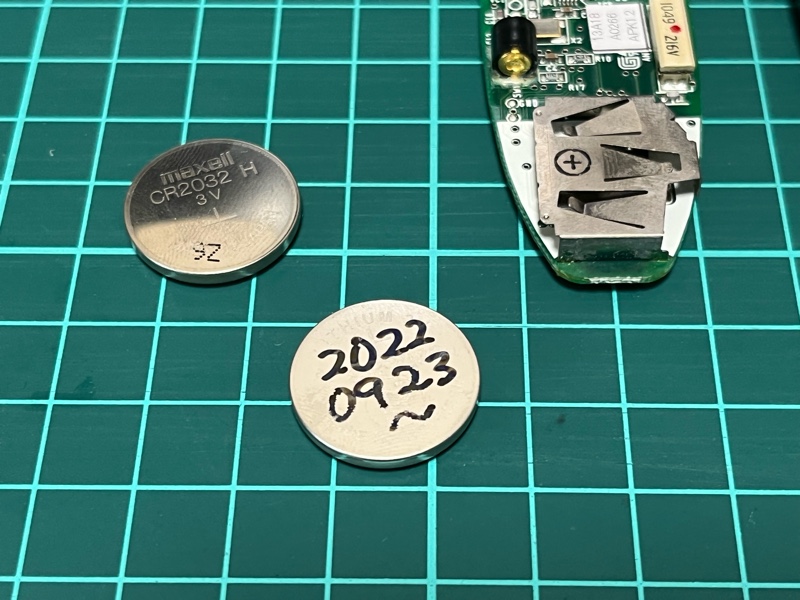

今回はきちんと交換日を書いておく（笑）





中が少し埃っていたので軽く拭き拭きしておく。





電池を交換し、基盤を戻して…






カバーを閉めてネジをはめて完成。

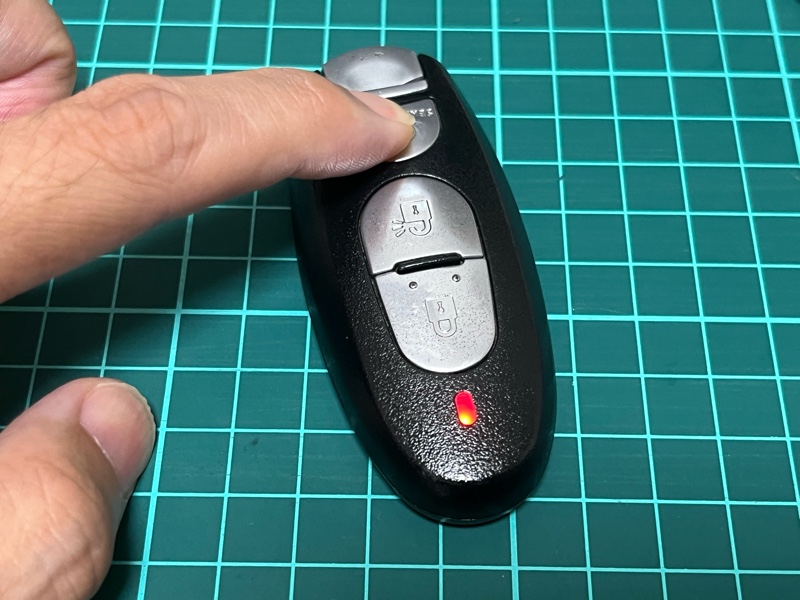

電池残量確認用のボタンを押してLEDが光ることを確認。

これで、ちゃんと施錠、開錠出来るようになる（はず？！）。
こいつは裸のままポケットに放り込んでいる。
CX-3のようなキーケースが欲しい...

そろそろCX-3のほうも交換してやらないと。CX-3のほうは確かCR2025だったかな？

毎年恒例のこの時期のApple イベント。9月8日の深夜に夜更かしして観た。今年は特に新型 iPhone が気になっていたから。

大方の予想通り iPhone 14 シリーズが発表された。14 Pro は新機能とスペックアップが図られていたが、無印のアップデートは大人しめに思えた。中身は 13 Pro 相当になったものの13からの変更はそれほど多くなさそうである。

自分は、昨年、13 mini に乗り換えたので、今回の 14 シリーズには心は惹かれない。そもそも mini はラインナップにないし…




今年の冬ぐらいに娘が iPhone を変えると言っていたのだが、9月に新型出るからそれを待てば？とアドバイスして、僕のお下がりの iPhone 6 で粘らせていた。ここ最近の円安の影響で、Apple 製品も価格改定で高くなってきて、春に買っておけば少しは安く済んだかな？と思ったりもしたが、「Apple 製品は発売直後に買う」をもっとうにしてるため9月まで待った。

というわけで、イベントの翌日、予約開始が始まったので速攻予約した。

iPhone 14 128GB

色はパープル。
当初、無印は濃いめの紫色になるのでは？と娘が情報を得ており、濃いのは嫌でほかの色を考えていたようだが、発表された色は Pro が濃いパープルで、14 は薄いパープル。彼女が持っている iPad Air のパープルとも近い（同じ？）ということで、パープルに。



昨年、13 mini 256GB は10万円切っていたのに、無印で128GB とはいえ高くなったものだ…

フィルムは僕が13 mini で使っているものと同じでいい、ということで パワーサポートのアンチグレアフィルムをポチっておいた。
ケースは欲しいのがあるらしく自分で決めると…

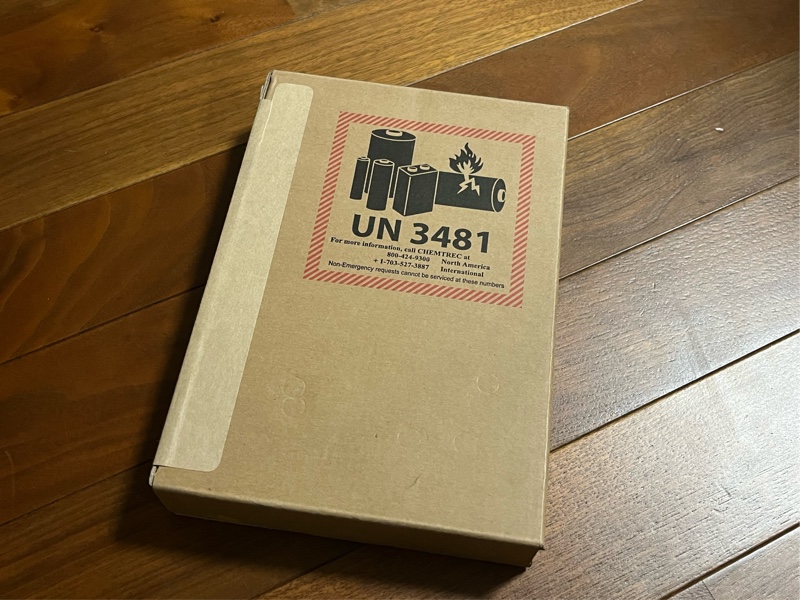

発売日（9月16日（金））に iPhone 14 は到着。フィルムはポチるのが遅くなって、翌日に到着。

ケースは入手できていなかったが、iPhone 6 → iPhone 14 の移行作業をする必要があるので開封の儀（笑）




最近、ACアダプタもつかなくなったので箱も小さい。




アンチグレアフィルムと共に。




感じのいいパープルである。
当たり前だが、13 mini と比べるとデカい（笑）
画面が大きいのは見やすいのだろうが、携帯性ではやはり mini のサイズがしっくりくる。

ますばアンチグレアフィルムを貼り付けて…




電源を投入して… マーク



こんにちは（笑）

難なく、iPhone 6 から iPhone 14 に移行作業を終えて、iPhone 6 は僕の元に帰ってきた（笑）

人のものとはいえ、新しい iPhone を開封するのはワクワクする（笑）

先日の，「遊星歯車機構について」の続き。

SKYACTIV-DRIVE は，従来のトルコン（トルクコンバータ）での滑りを極力抑えてロックアップ率を上げることで高効率を実現しているトランスミッションである。
発進時のみトルコンを使って，走り出すと直結状態（ロックアップ）にしているらしい。低速では，トルコンを使ってクリープも実現しつつ，走行中は従来のステップATにある滑り感をなくし，MTのようなダイレクト感を感じることができるステップATになっている。
といっても，最近のステップATは同様に高いロックアップ率を実現しているのだとう思うが... （Mazdaさんの以外のステップAT車を運転したことがあまりないので分からない（汗））

前回は，ステップAT（Automatic Transmission）の変速を実現する遊星歯車機構についてまとめてみた。今回は続きを...

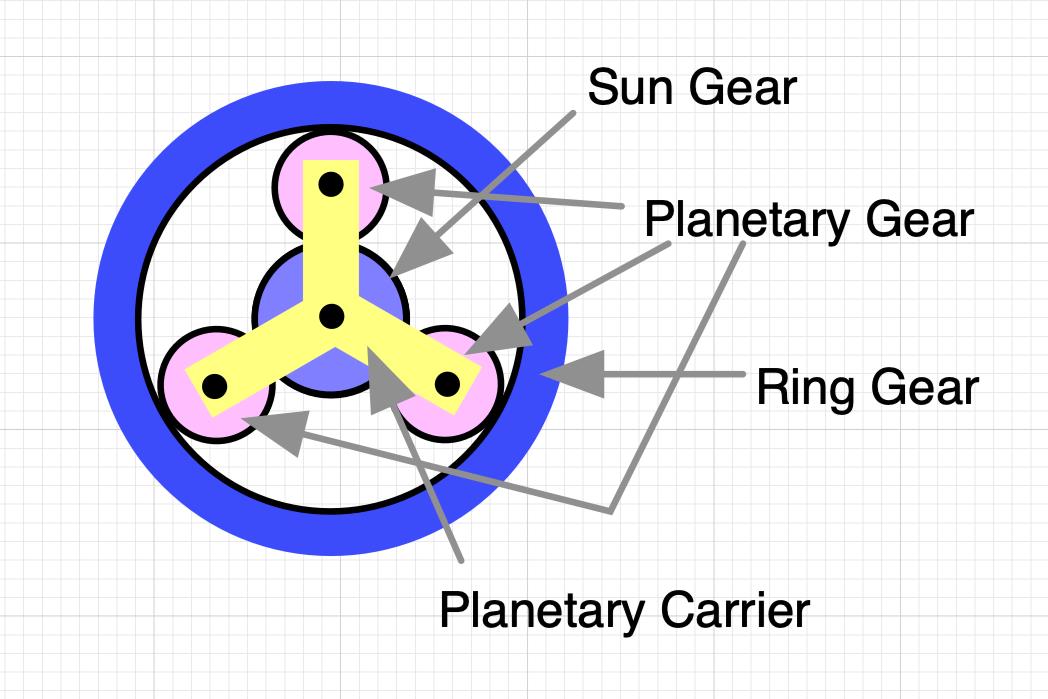

おさらいすると，遊星歯車機構の構成要素は，
(1) サンギア（太陽歯車）（Sun gear）
(2) プラネタリギア（Planetary gear）
(3) リングギア（内歯車）（Ring gear）
(4) プラネタリキャリア（Planetary carrier）
である。



今回は，どのぐらい減速（増速）されるのかを考えてみる。

ここでは，リングギアを固定する場合で考える。
考えやすくするために，固定のリングギアをフラットなギアとしてみる。
頭の中でリングギアの一箇所をカットして，フラットになるように広げてみよう。
下の図の右側のようなイメージである。



ここでサンギアを回転させることを考える（上図の右上）。
分かりやすいように，サンギアには位置を示す番号をつける（1, 2, 3）。
回転するサンギアの歯車位置に噛み合うプラネタリギアにも対応する番号（1, 2, 3）をつける。
サンギアが右回り（時計回り）に回転すると，プラネタリギアは左回り（反時計回り）に回転する。
プラネタリギアが回転すると，プラネタリギアの歯車位置を示す文字（a, b, c）がリングギアと噛み合って動くのが想像できるだろう。
リングギア（フラットに書いているが...）側にプラネタリギアと噛み合う位置に文字（a, b, c）を書いておく。
今，リングギアは固定なので，サンギアが回転すると，プラネタリギアも回転し，上の図だとサンギアとプラネタリギアのセットは右側に動くことになる。

サンギアが1回転以上動いたときの様子が上の図の右下になる。

つまり，サンギアが回転すると，プラネタリギアはコロコロとリングギアに沿って動く。
上の図の左側で考えると，プラネタリキャリア（サンギアとプラネタリギアをつないでいる黄色部分）が，右回り（時計回り）に回転することになる。

どれくらい減速するか考えてみよう。
ここでは，まず考えやすくするためにプラネタリキャリアを固定する場合で考える。



サンギアが1回転すると，サンギアの外周分だけプラネタリギアが回転し，同じだけ，リングギアに沿って進む。
ここでは，プラネタリキャリアを固定しているため，上の図の右側だと，リングギアに想定するフラットな板が左側に動く（つまりリングギアは逆回転になる）。

リングギア（に相当する板）がリングギア内周の1周分に相当する距離を動く場合，リングギアの内周分だけプラネタリギアが回転する必要がある。
リングギアの内周を Lr，サンギアの外周を Ls とすると，サンギアを Lr / Ls 回転させるとリングギア（に相当する板）がリングギア内周1回転分に相当する距離を動くことになる。
リングギアの内周はリングギアの内径によって決まるし，サンギアの外周はサンギアの外径によってきまる（円周 = 2 π r，ここで r は半径）。

リングギアの内径を Rr，サンギアの外径を Rs, とすると，
リングギア（に相当する板）がリングギア1回転に相当する距離を動くときの，サンギアの回転数 N は，

N = Lr / Ls = 2πRr / 2πRs = Rr / Rs

N は，リングギアの内径とサンギアの外径の比で決まる。

サンギアとプラネタリギアの半径が同じ場合を考えると，サンギアの半径を R とすると，リングギアの内径は，3R（= R + 2R) となる。
このとき，プラネタリキャリアを1回転させるサンギアの回転数 N は，

N = Rr / Rs = 3R / R = 3

となり，サンギアが 3回転すると，リングギアが 1回転（逆回転）することになる。
別の言い方をすろｔ，サンギアが 1回転すると，リングギアが 1/3 回転（逆回転）することになる。

プラネタリキャリアを固定し，サンギアを入力とすると，出力のリングギアは減速（逆回転）となることが分かる。


次に，リングギアを固定する場合を考える。

先程のプラネタリキャリア固定のとき，サンギアを Rr / Rs 回転させるとリングギアが1回転逆に回転した。リングギアを固定することは，逆回転した1回転分を正回転方向に全体をぐるっと回してあげるといいことになる。
すると，リングギアは0回転（固定），プラネタリキャリアは1回転，サンギアは Rr / Rs 回転に加えてさらに1回転ということになる。

つまり，サンギアを Rr / Rs + 1 回転すると，プラネタリキャリアが 1回転することになる。
サンギアを1回転させるとき，プラネタリキャリアは 1 / (Rr / Rs + 1) 回転することになる。

サンギアとプラネタリギアの半径が同じ場合，Rr = 3 Rs なので サンギアが 3 + 1 = 4 回転で，プラネタリキャリアが1回転となる。サンギア 1回転だと，プラネタリキャリアが 1 / 4 回転である。

まとめると...
リングギアの内径を Rr，サンギアの外径を Rs, とすると，

プラネタリキャリア固定のとき，
サンギア Rr / Rs 回転でリングギア -1 回転
サンギア 1 回転でリングギア - Rs / Rr 回転

リングギア固定のとき，
サンギア Rr / Rs + 1 回転でプラネタリキャリア 1回転
サンギア 1 回転でプラネタリキャリア 1 / (Rr / Rs + 1) 回転

つづく...

【関連記事】
- 遊星歯車機構について
- SKYACTIV-DRIVE 6AT について

Q1. 日常的なフロントガラス掃除は何を使いますか？頻度も教えてください。
回答：水洗い、あるいはシャンプー。月に1、2回程度
Q2. ガラス用撥水剤を使いますか？使う・使わない理由を教えてください。
回答：使わない。特に困っていないため。

この記事は みんカラ：モニターキャンペーン【キイロビンゴールド】 について書いています。


※質問項目を変更、削除した場合、応募が無効となる可能性があります。
