ヘッドライトのLED化を検討しています。

H4は様々な形状のランプが発売されていますので色々考えてみました。

できれば車検に対応できるものにしたいと考えています。


（候補は輸入物の安いランプです。）




前回のブログでも書きましたが、H4のマルチリフレクタ―タイプのヘッドランプはバルブフィラメントの発光点位置を変える事でHi-Low切り替えを行っています。

この仕組みをLEDでいかに実現させるかが車検対応へのカギになります。






このタイプはLow側の発光部にシェードを付けて下への光を制限している事が特徴です。

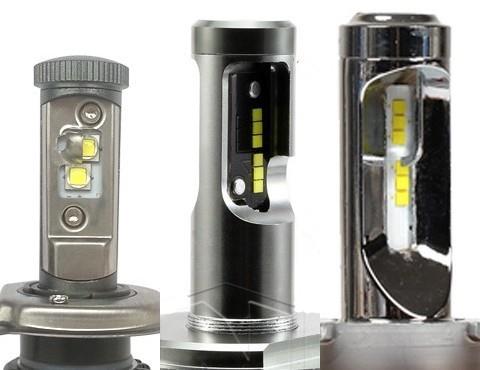

また、左右対称にLEDを配置しています。

現在、車検対応をうたっているランプはほとんどがこのタイプです。

ハロゲンバルブに近い発光点を実現していますが、左右にわかれているので上下方向への光量が不足しないか気になります。






このタイプも左右対称にLEDを配置している所は同じですが、Low側のシェードがありません。

シェードが無いのでライトユニットによってはカットラインが出ない可能性があります。

Hi-LowでLEDチップの高さ位置が異なっているのはハロゲンのフィラメントの位置を再現しているようです。






このタイプは上面にLow、Hi ２つのLEDを配置してあります。下への照射はありません。
(LEDの面積が大きいのでわかりづらいですが２つにわかれています)

Low時は先端のみ発光します。

HiI時も上からのみの発光なので遠方で光量が足りるのか？です。






最後に最近増えているタイプです。

上面にLow側、下面にHi側用のLEDを配置しています。

Low側はLEDが上向きでハロゲンと同じ発光点を実現できているので光量も期待できます。

Hi側は上への配光が無いので不安ですが、下側は反転して上への照射になるのでもしかしたら良いのかもしれません。

物によってHi時には両方のLEDが点灯します。「Low照射＋上部はHi照射」になるのかな？

（上面にHi側もある３LEDタイプもあるようです。）

気がかりはフィラメントに対しての上下位置の関係です。本体の厚みがある分ズレが生じます。





私的には最後の上下配置はシンプルでよさげだと思っています。

LED化をご検討のみなさん、参考にしてください。

※設問の文章を変更したり削除しないでください。

Q1. ご希望のバルブ形状は？

回答：H4

Q2. fcl.のLEDヘッドライトは、どの車種に取付け予定ですか？

回答：プジョー1007

※この記事は真夏のDIYモニター大募集！ について書いています。

物も安くなってきたのでLED化を検討しています。

そこで事前調査を。





ご存じの通り1007はハロゲンH4バルブの「マルチリフレクタ」タイプのヘッドライトです。

HiとLowの切り替えはバルブ内の点灯フィラメントを切り替えて行っています。

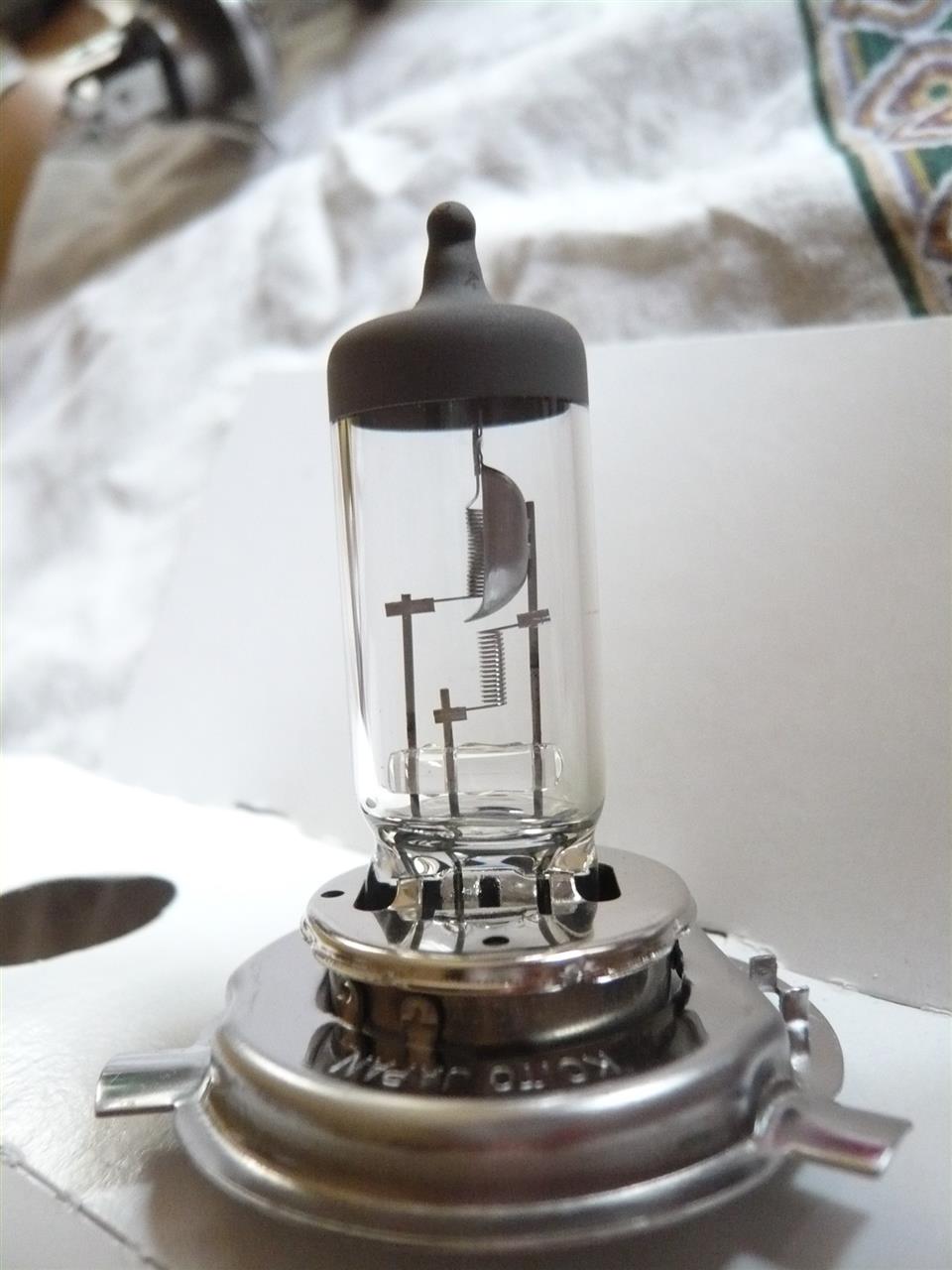

バルブのアップで、上側の右に皿の様な物があるフィラメントがLow側で、下側がHi側です。
Low側の皿は下に光を洩らさない為のものです。





Lowで点灯させたところです。
光はレンズの上部にしか出ていません。
これが路面では反転照射されて上向きの光を出さないようにしています。

レンズ内のリフレクタ―は綿密に計算されており、対向車へ眩しくないようにカットラインを作り出します。
もちろんリフレクタは左右で異なっています。

バルブのフィラメントの位置も規格があって、発光点が規格から外れると計算通りの照射になりません。







Lowを壁に写したところです。

中央に逆ヘの字が2か所あると想いますが、これがカットラインです。
これより上に光が漏れていると対向車が眩しくなります。



あと、昨年から車検でのライト検査がLow側も行うようで、このカットラインが出ていないと不合格になるそうです。

後付けLEDでは車検対応のバルブも出ていますが、まだまだ高価なので安い物で対応できるよう頑張ってみようかと・・・
