ぶっ壊して予備を使ったので…

またまた、予備として注文ついでに…

こんなモノを注文(^^ゞ


ポリスイッチ…

四角い方が１．３５Ａ、丸い方が０．５Ａ
在庫が乏しくなってきたので追加注文


丸ピンソケット２０Ｐ　５個

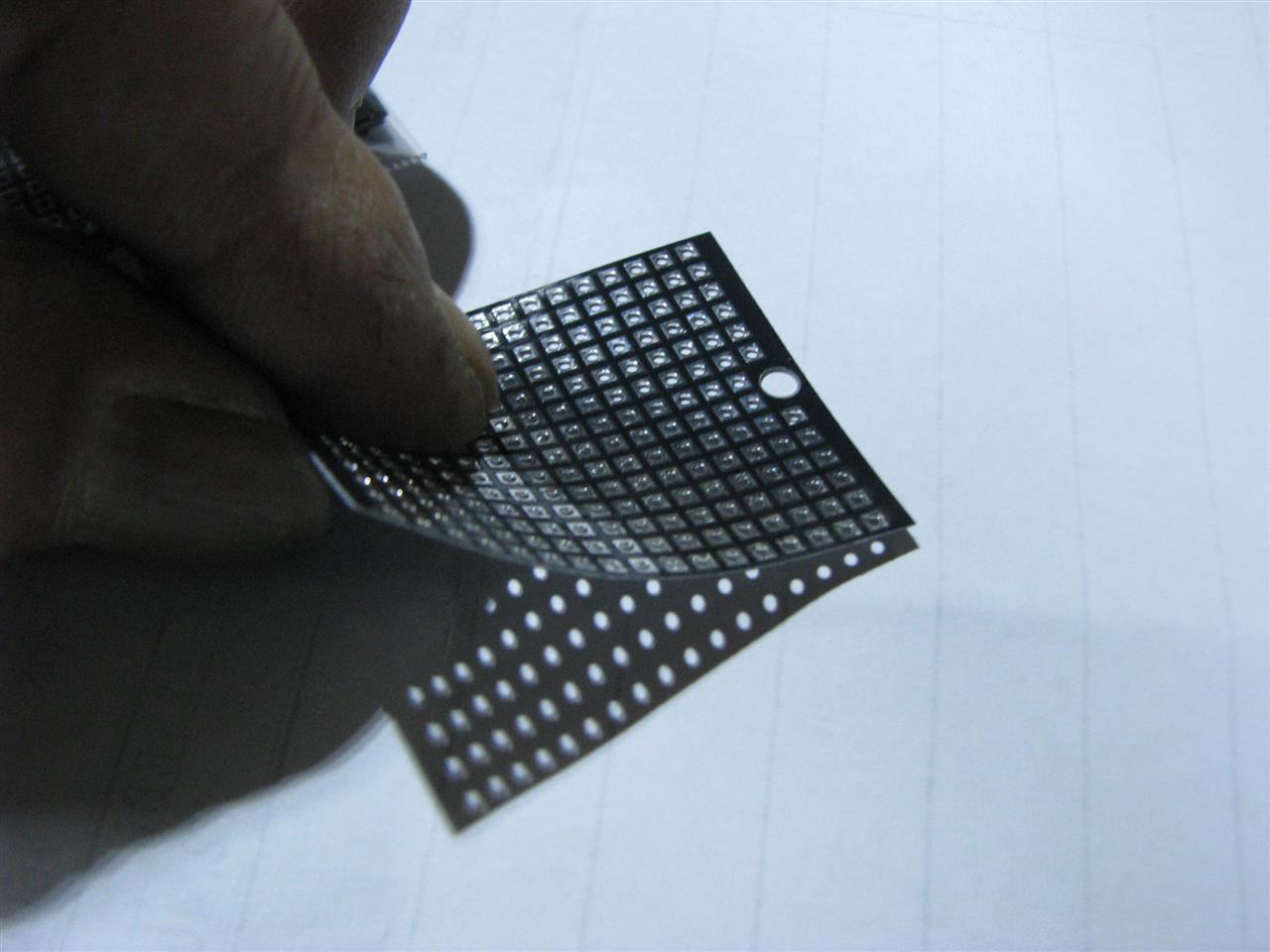

０．３mm厚角ランド両面スルーホール・ユニバーサル基板　１０枚
通常の丸ランドのユニバーサル基板よりチップＬＥＤが付けやすい


デジタルメータ　予備２個

実は…紹介したいのが「ポリスイッチ」
電装品の電源には大体…

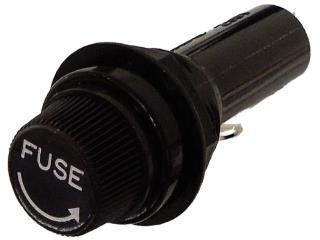

これか…

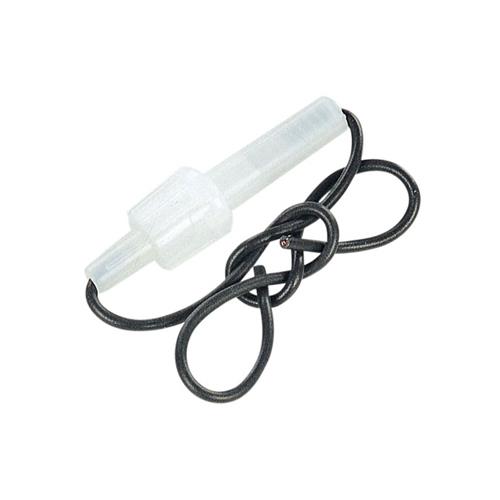

コレが…



こんなモノや…


こんなモノに入って使われている

過電流保護の為に使われているヒューズ…自作品にはあまり使われないと思うが…(^_^;)

実は…自作電装品にコッソリと使っている…(^_^;)

このポリスイッチ…ヒューズの代わりになる
別名「リセッタブルヒューズ」…厳密には違うが(^_^;)

導電性ポリマーを用いたサーミスターの一種

ヒューズの様に完全には電流はカットされないが、過大な電流を流さない様にする素子

まあ、アバウトに言えば…

コレ…ブレーカーみたいなモノ

ヒューズは切れたら交換しなければならないが、ブレーカーはスイッチを入れ直せばまた使える…

ただ…ブレーカーはスイッチを入れ直さないとダメだが、ポリスイッチは自動的に復帰してくれる…
ブレーカーに自動復旧が付いたみたいなモノなのだぁ～

ポリスイッチは何度でも復帰してくれるのでブレーカーと同じく交換不要

定格の２倍の電流が流れると遮断し始める…
が…スグには遮断されないのと、遮断時にかなりの発熱が有るのが欠点だぁ～(^^ゞ

サーミスタ特性を利用すると、機器が過熱した時には自動的に電流を止める事も…

スマホの充電用に改造したＤＣ－ＤＣコンバーター…
過電流保護の他にスマホの発熱でも充電をストップする様に作ってある

自作品だけではなく、市販品の電源部に割り込めば３０円で簡単に保護回路が作れる
お１ついかが？(^O^)／
