エルパラさんで販売中の…

シーケンシャルウインカーユニット８ポート
￥１９８０－で市販品としては格安

自作するにしても、中身のユニット自体だけで考えれば高いと思るが…
配線、コネクター、ケース等の補機類を集めて同じモノを自作したとしてもトントンの値段になりそう
個人がパーツを少量買うと、どうしても単価が高くなるのがネックだぁ～
耐熱タイプのケースは割と高価だし…

シーケンシャルユニットで独立タイプで市販されたモノとしては…

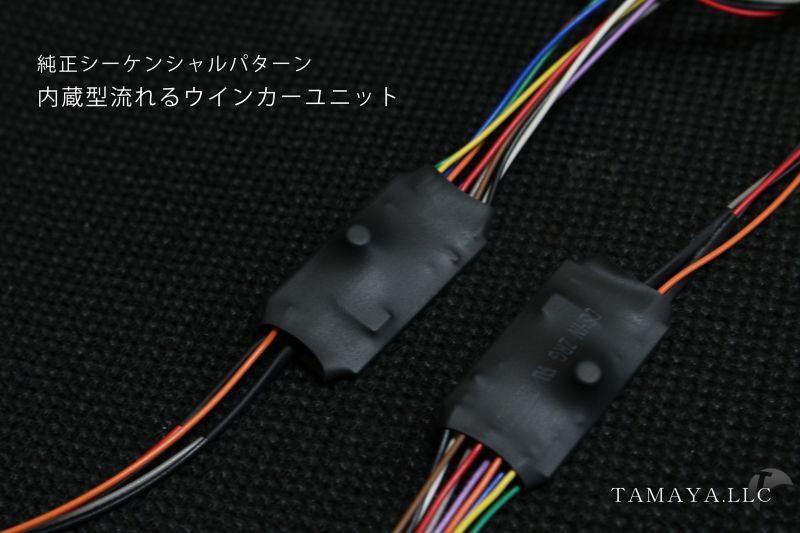

ＴＡＭＡＹＡさんのものが初ではないか？と思うが…
コチラは１０ｃｈ
コチラの場合は同等品が半額程度でかなり安く作れるのだが…
大口径高収縮の熱収縮チューブがかなり高いのでコレでコストが掛かっている
後は配線代？それにしても高い気がするが…開発コストか？後は…(-_-)zzz

実物を見てみたい気もするが、まあ買う事は無いと思うが…(^^ゞ
ＨＰ等で見ているだけだが、気になっているのが配線の太さ…コモン線と信号線の太さが同じと言う事…
１ｃｈあたりなら０．２ｓｑ線でも十分だろうが、コモン線となるとそのチャンネル数全ての電流が流れる事になる点…

どちらも１ｃｈあたり５００ｍＡ　ＭＡＸとなっいてるので、コモン線には５００ｍＡ×８本の４Ａ、同１０本で５Ａの電流が流れる事になる…常時流れているのではないにしろ０．２ｓｑではどう考えても容量定格オーバーになるのだが…(^_^;)

ケチばかり付けていても何なので…

配線の色に関してはナイス！な感じ(*^。^*)
コレは抵抗類のカラーコードと同じ配色になっていて、コレから自作品を作ろうとする方には大きなヒントになる

茶１、赤２、朱３…と自作品を作ろうとすると、どうしても覚えなければならないカラーコード
まあ、色々と触っている内に覚えてしまうモノなのだが…(^O^)／

ユニットの話に戻って…
どちらも左右独立…１つのウインカーに対して１個必要とはなっている

が！１ｃｈあたり５００ｍＡ以下なら左右共用も出来てしまう(*^。^*)

パワーＬＥＤにしても１ｃｈあたり２５０ｍＡ以下に落としておけば１個のユニットで左右共用も可能になる(^O^)／

ナゼに２５０ｍＡ以下か…と言えばハザード点灯時に５００ｍＡを越えてしまうから…
ただ…配線はその分面倒になってしまうが…(^_^;)

１個のユニットで１台分の高価な何万もするユニットを買わずともシーケンシャルウインカーにできる事になるにゃ～
しかも…配線の手間は高価なモノと同じと来たもんだぁ～(^_^;)アハハ

ＵＶＬＥＤの比較テスト…

日亜ＶＳオプト

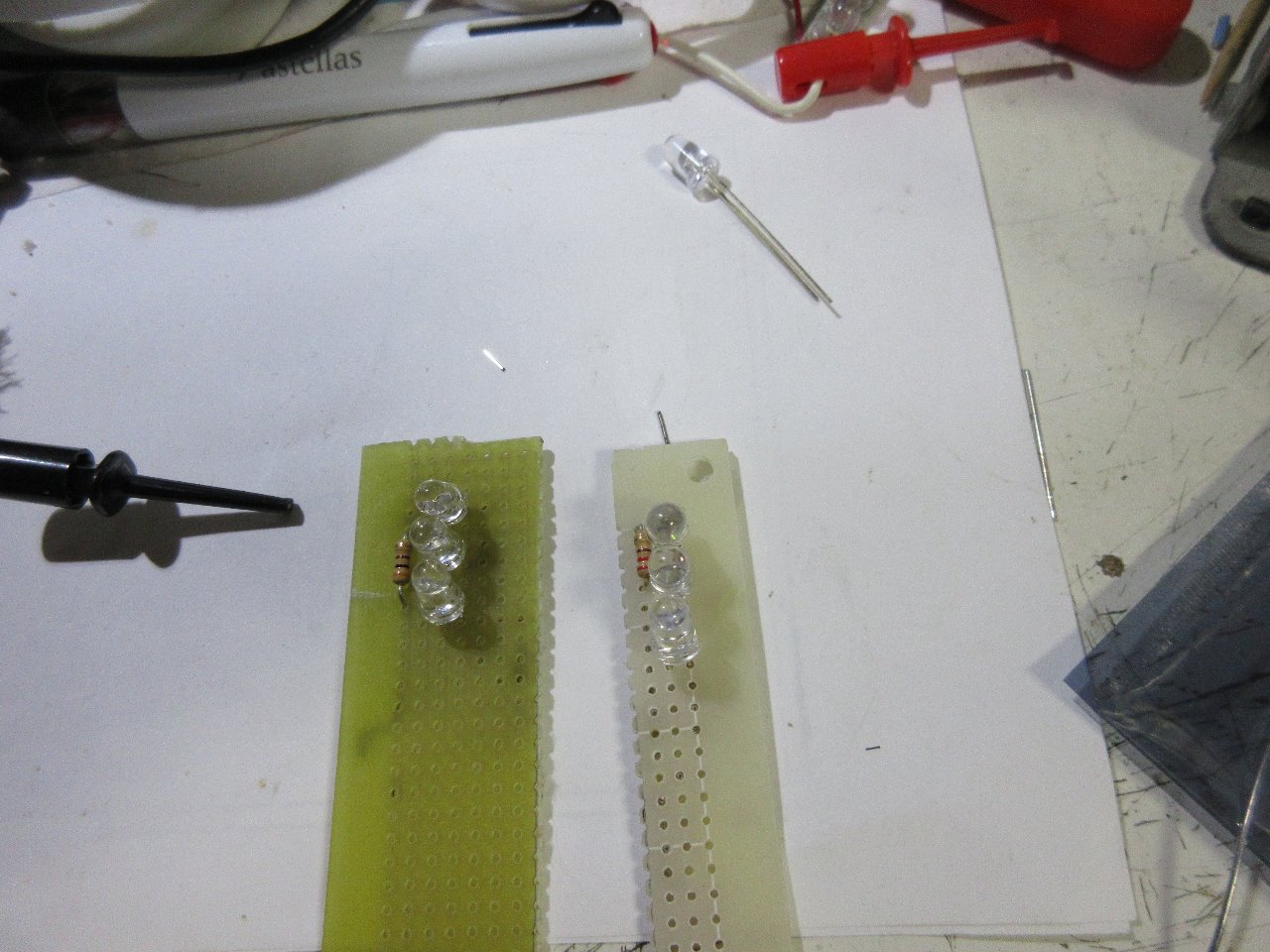

基板の残り物に…

３発づつ…
出力は日亜４０．８ｍＷ～５７．６ｍＷに対してオプト１８ｍＷとかなり差が有るが…(^_^;)

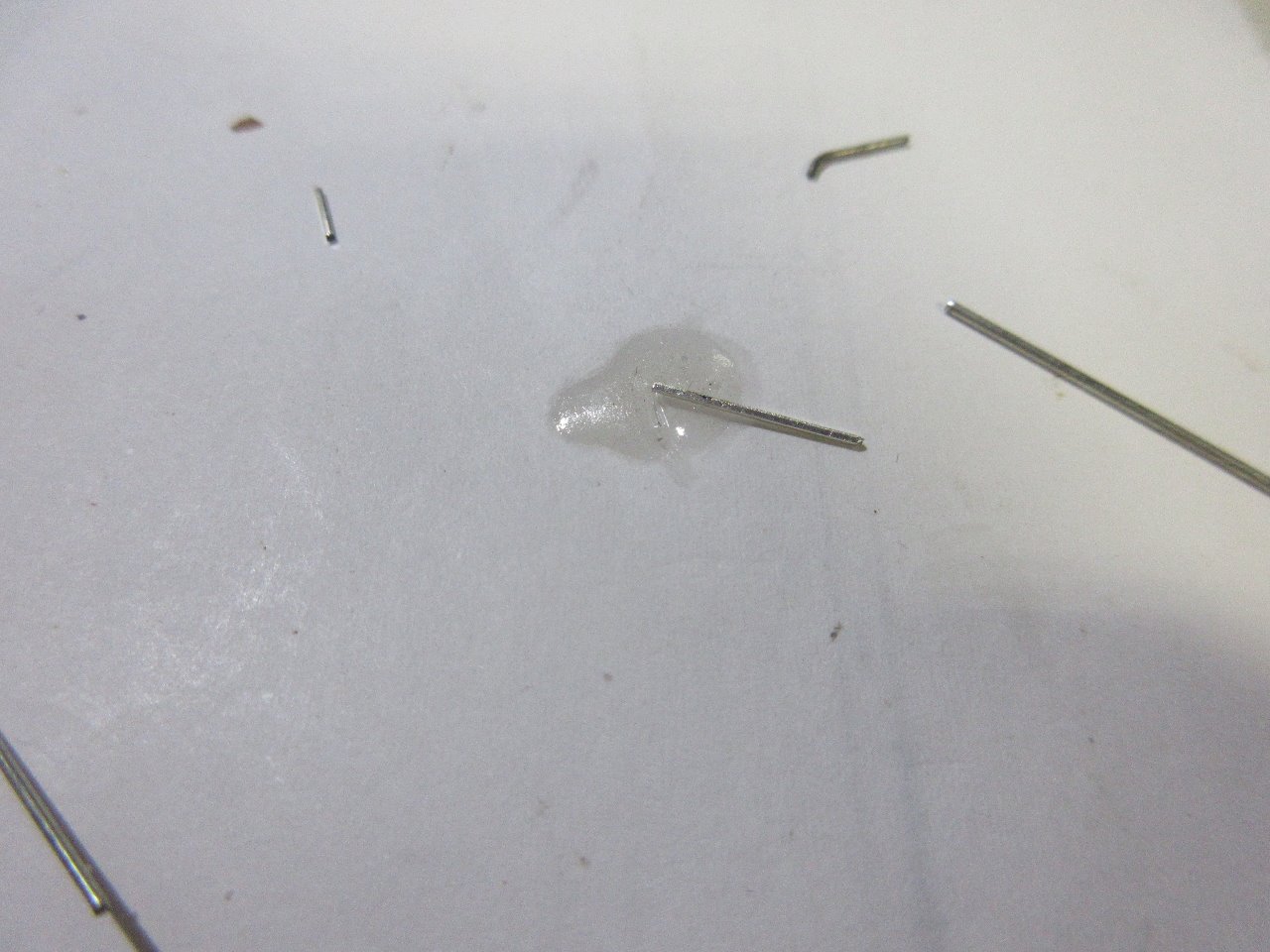

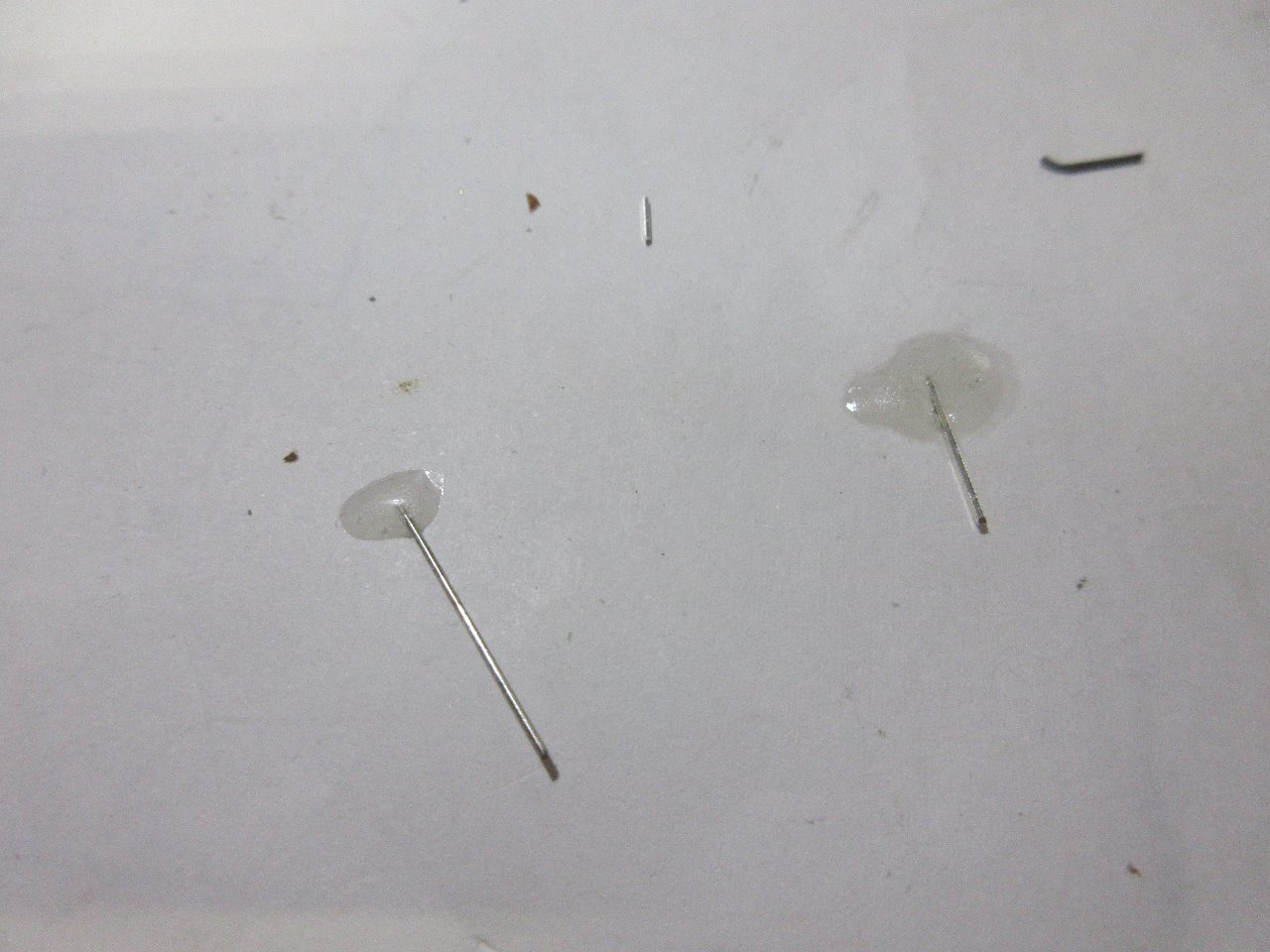

ＵＶレジンに…

パーツの足を刺して３０秒照射

どちらも…

左：日亜、右：オプト…パッと見た目は変わらないが

日亜は…

すでに完全硬化している

オプトは…

まだ完全硬化してなかった(^^ゞ

僅か１０ｎｍの波長差でこれだけ違いが有るとは…驚きだぁ～
コレで加工性も宜しいのではないかな？(*^。^*)♪

とは言うモノの…オゾンと紫外線に対しての保護対策も考えなければいけなくなる

ＵＶレジンの固まり方に差がどれだけあるか？気になって…

仕入れてしまいました～(^_^;)

並べてみると…

左が日亜、右オプト
ダイの向きを合わせたらＡ、Ｋ全く逆になる
日亜の方はリードの途中で広くなっている部分が有る、コレは放熱板でココを切ってしまうのは良くない
コレが付いているＬＥＤは高出力で発熱が多い事を示している

よく基板に付ける際に、ＬＥＤを密着させて切ってしまう事が有るが、放熱面で不利になってしまうのでなるべく残しておく方が良い…

内部構造は…

こうなっている
ダイの上に乗っているオプトに対して、切欠きの中にチップが入っている日亜
日亜はＰｃｈベースでオプトはＮchベースになっていて、＋－の接続が逆になる

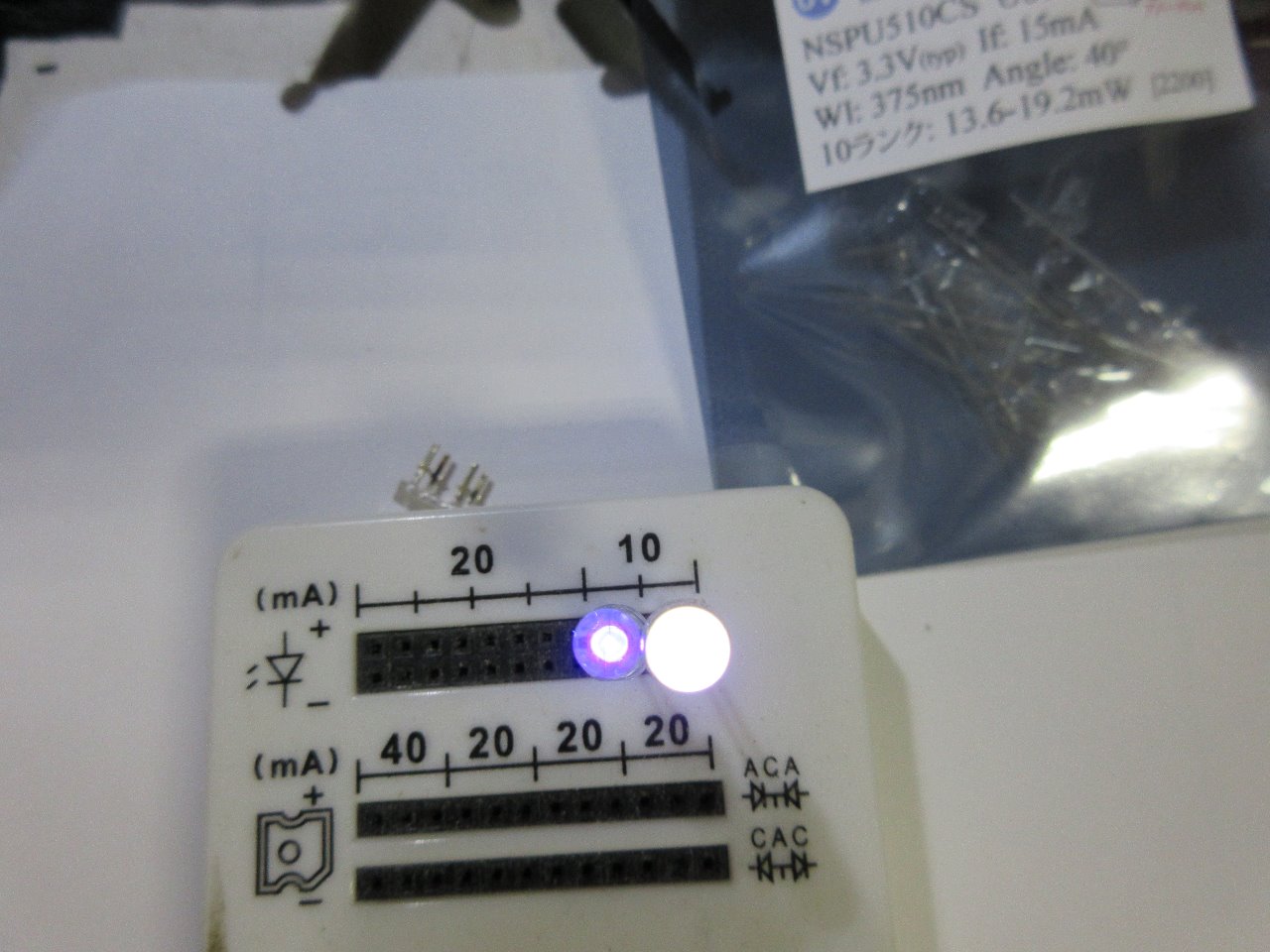

当然、光り方も…

違う

真上からだと…

こうなる

オプトの方が明るく見えるが足の長さが長い分近いのと、可視光が多いのでそう見えるだけ～
実質の出力は日亜の方が３倍近く有る

しかし…１０本で４５００円＋送料５００円の５０００円は高い気もするが…(^_^;)

コレで短時間でガッチリ固まってくれればマユゲの加工も失敗しなくて済むかも
何せ１発勝負！失敗は許されないのでネ～(^^ゞ

先日加工したリフレクターにＬＥＤを固定する際に使用した…

１００均ＵＶレジン

ＵＶレジンには色々な種類が有って、どうもコレは３６５ｎｍの紫外線で固まるタイプらしい…
昔ながらのＵＶライト用ジェルの様で波長が合わず表面がなかなか固まらない

自家製ＵＶライト…

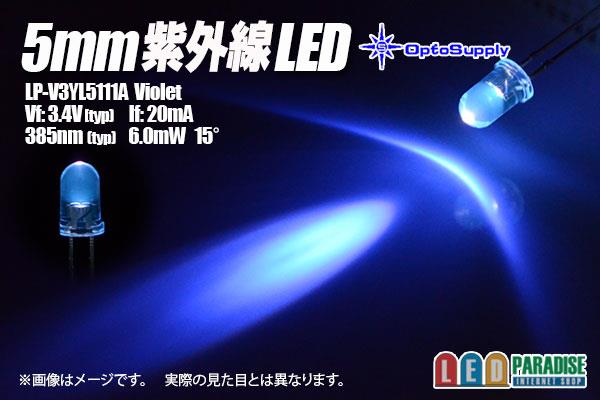

コレに使ったＬＥＤは


ピーク３８５ｎｍの波長タイプ
可視光も大量に出ているので紫色に分類される

波長のもう少し低い…

３７５ｎｍのＬＥＤ
コレで作れば少しは固まりが早くなるかな？

しかし…前出のＬＥＤが１発￥６０－に対して日亜のＬＥＤは１発￥４８０－で８倍のお値段になる
出力は２～３倍程度なので、最大値比較で自家製３連と日亜１発で大体同じ出力になるのだが、
僅１０ｎｍの違いでも硬化時間が大きく違う

最近のネイル用ジェルは紫外線の悪影響を避けるためにＬＥＤ対応の４０５ｎｍタイプに変化しているので、可視光（４００ｎｍ以上）のブラックライトで固まる、逆に言えばＵＶライトでは固まらない…(^_^;)

ＵＶライト用、ＬＥＤ用の２種類が混在しているので、どちらかの専用だと、波長が合っていないのでいつまでも固まらない
どちらの波長でも固まるタイプも有るが、高価なのだぁ～

ネイルサロンでＵＶライトを使って数分掛けて固めているお店は時代遅れになりつつある
可視光ＬＥＤは数十秒の照射で固まるのだぁ～

余談だが…カレーなどを服に付けてしまいシミになった時にもＵＶライトを当てるとシミ抜きの効果がかなり有る
無ければ天日干し…
天日干しはＳ＆Ｂカレー公式ＨＰにも載っている情報なので、信憑性は高いのだぁ～(^O^)／

さらに…
尿に含まれるビタミンＢ２は３７５ｎｍＬＥＤを当てると光る
トイレ掃除をサボっているかよく判る(^_^;)
ビタミン剤を飲んでいるとよく光る

お札の日銀印やカードの偽造防止マークも光る
郵便物の消印バーコードも光る

ただし…
殺菌灯はもっと低い２８０ｎｍ以下なので、殺菌効果は期待できない
但し、ＵＶ－Ｃなので長時間の照射は有害なのだぁ～

元日に続いて今日も休日出勤…また、連休が潰された(T_T)

ヘッドのイジイジ…したかったのだが、昨日は点検でＤへ…

Ｄのサービスも楽しみにしていた
ヒーター付ステアリングのお披露目～(^O^)／

と、先日作った…

コレをＤで酷使して貰っていたので、結果を見に行った

すでに家でエージングは済ませてあるが、一日中コレばかりに掛かりっきりになる訳もいかないのでＤに押し付けて(^_^;)使って貰っていた

バリバリ使って貰っているが今の所、故障していない(*^。^*)

まあ、ヒーターなどでいきなりフルパワーの突入を繰り返せば壊れるが…
コレは市販品も同じ事…特にSBS方式

連休を潰されて、のほほん号Ⅲのイジイジ…が出来ないので、代わりと言っては何だが…

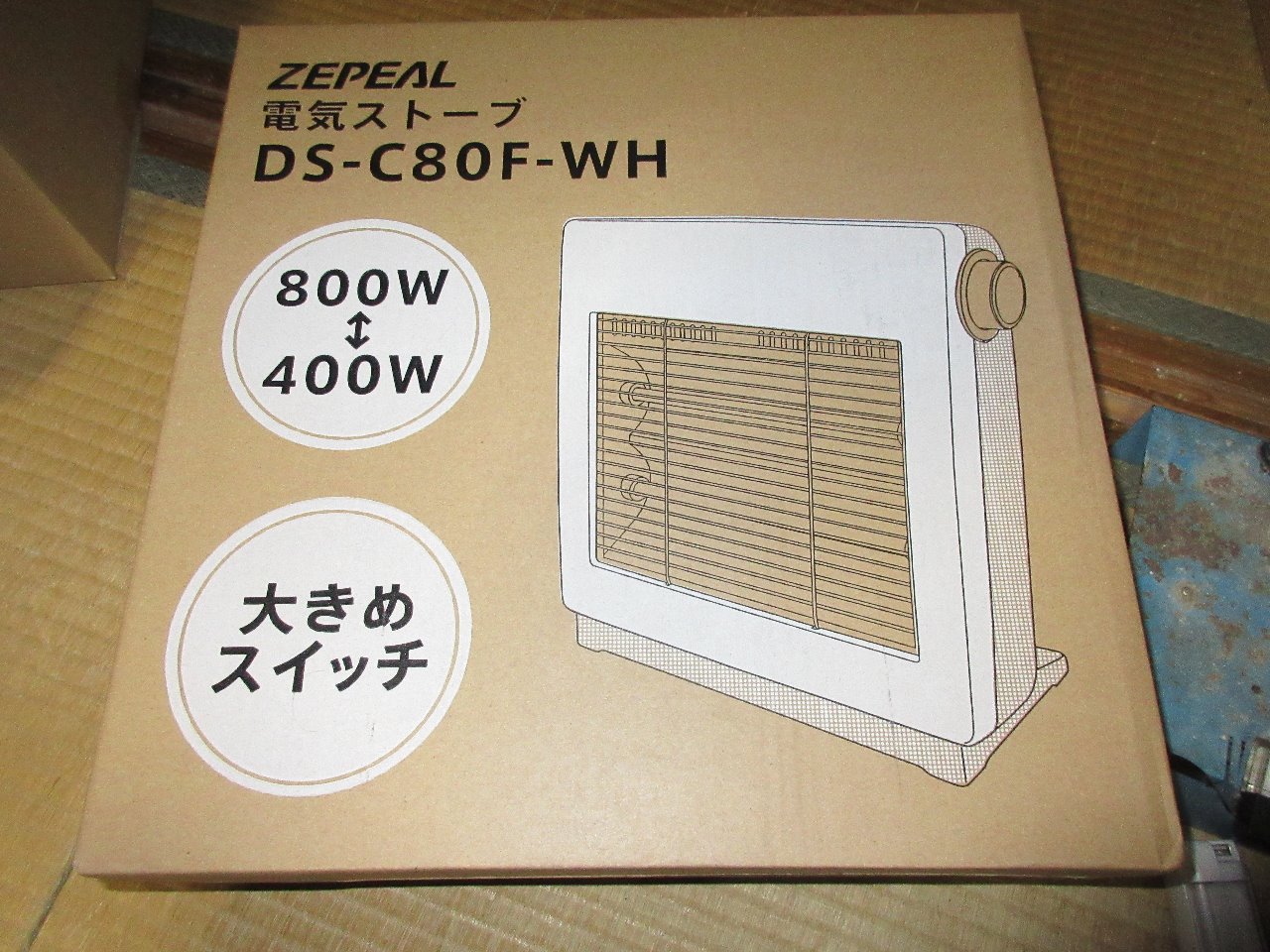

ホームセンターで１５％引きで売られていたヒーターを購入して改造する事にした(^O^)／

定格は…

４００Ｗと８００Ｗの２段切り替え式


一般的な激安品(^^ゞに…

こんな事をしてみました～

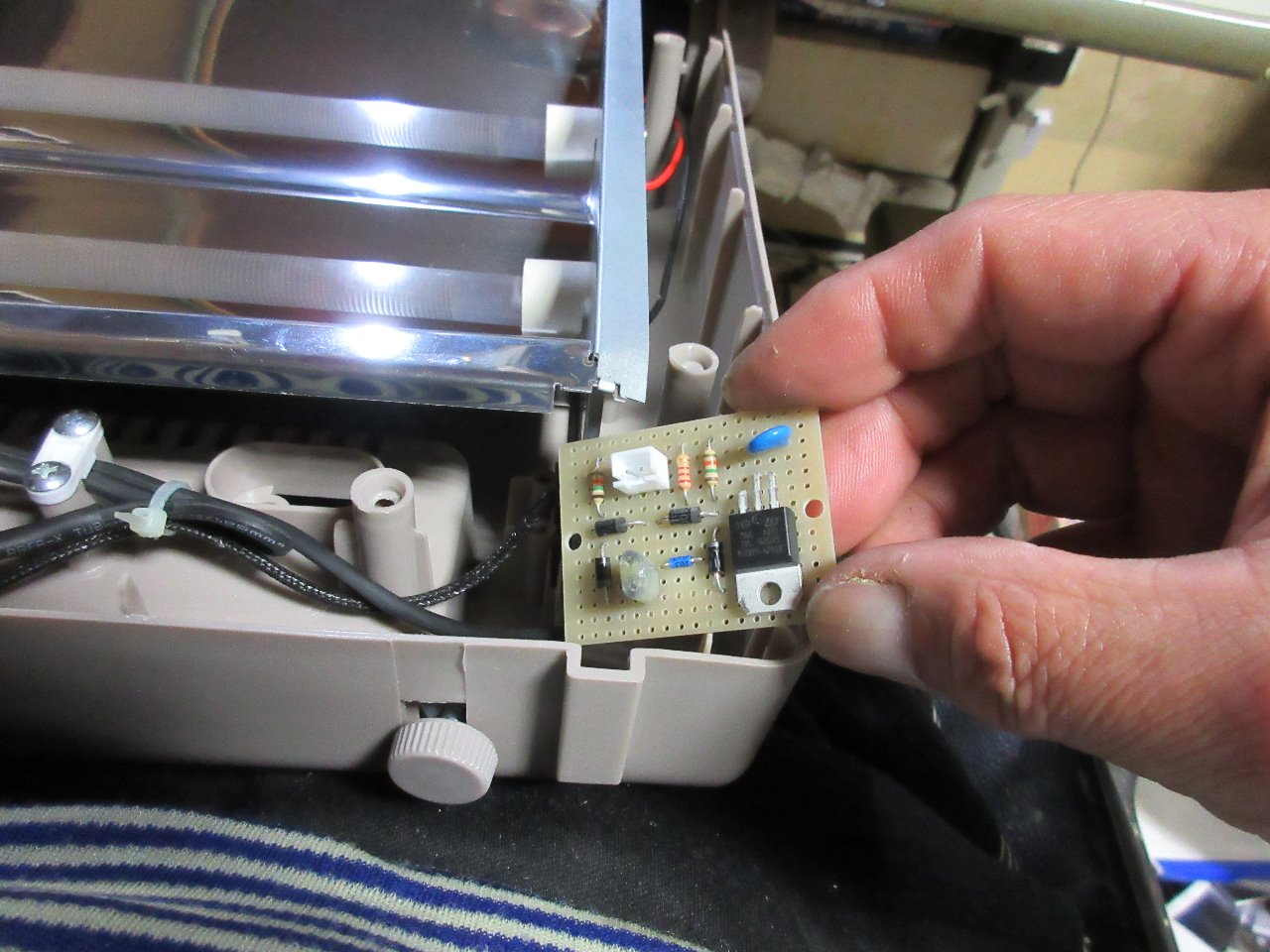

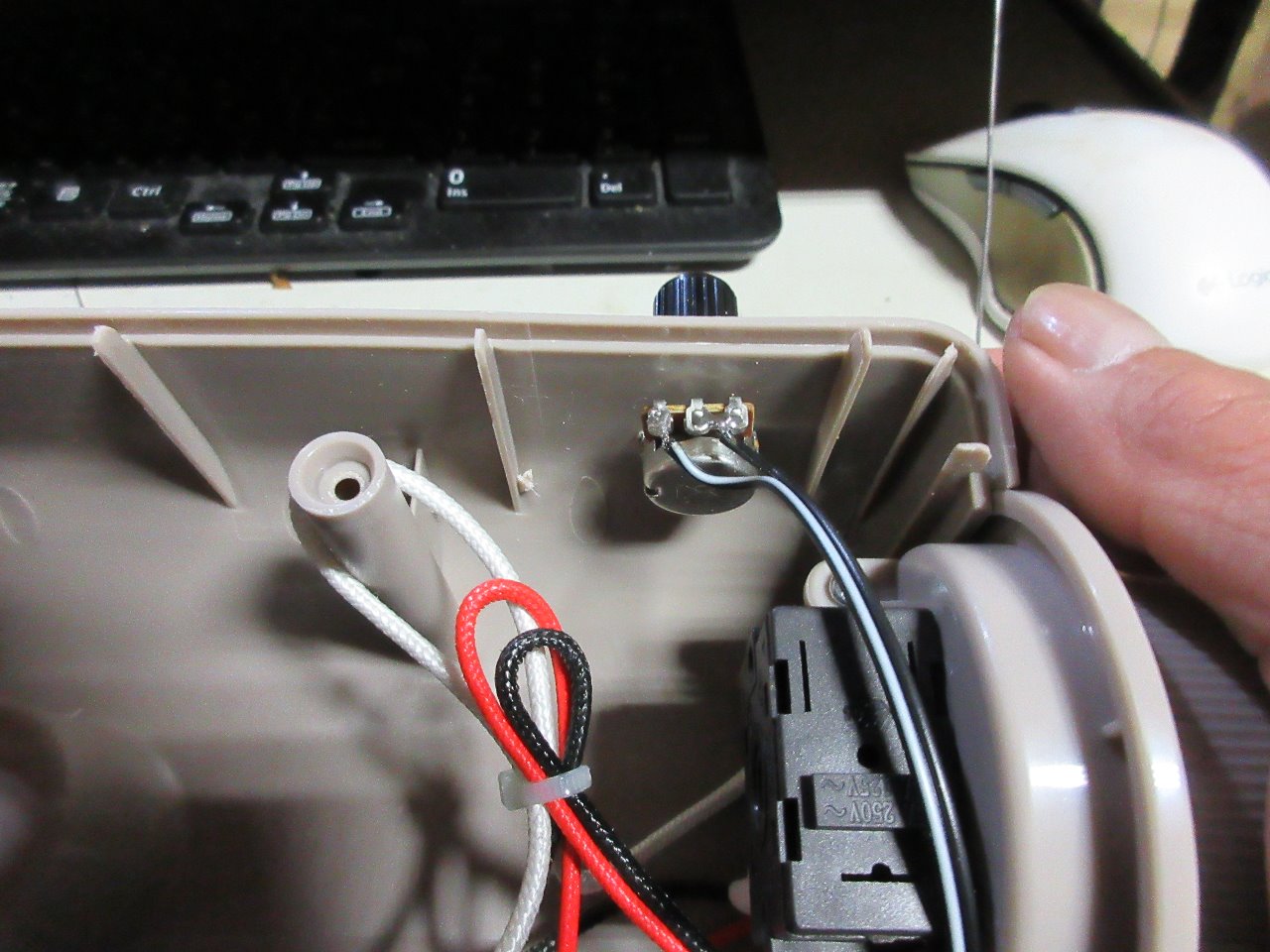

ホイ！っと、調光器をインストール

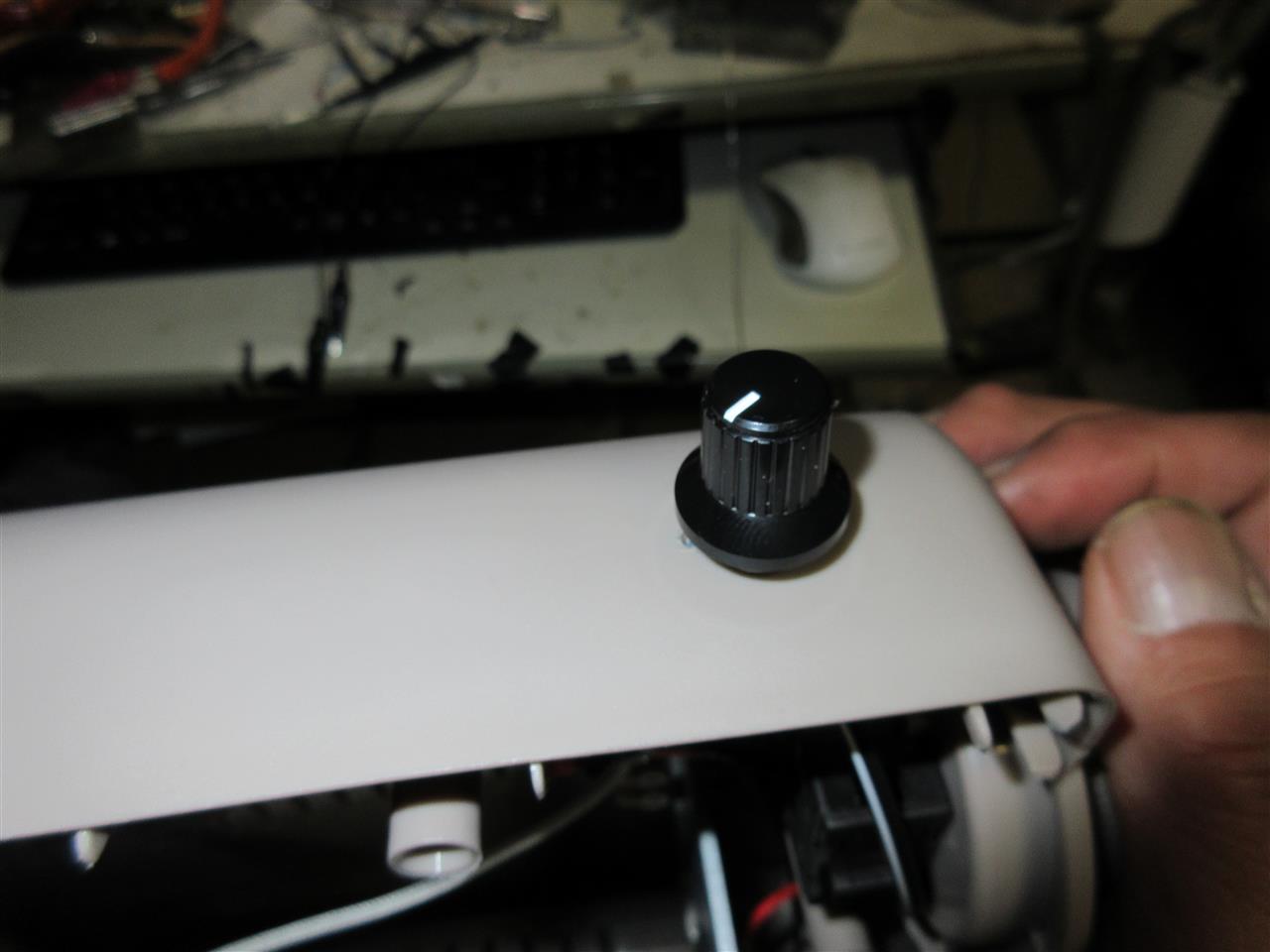

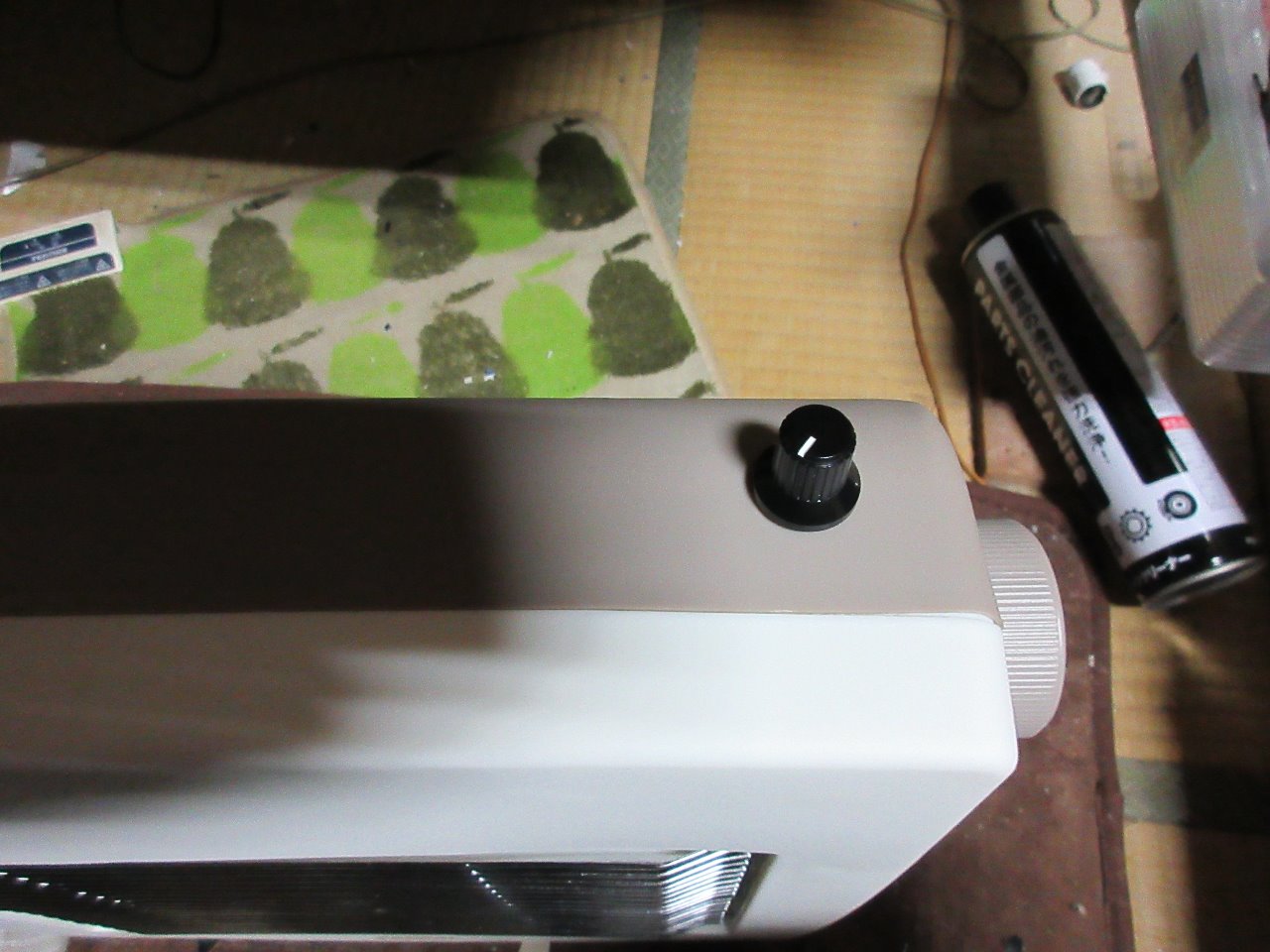

上部に…



可変抵抗器を取り付けてみました

コレで…



０～８００Ｗ、０～４００Wの２段の無段階切替が出来る(*^。^*)♪

元通り組み立てて…

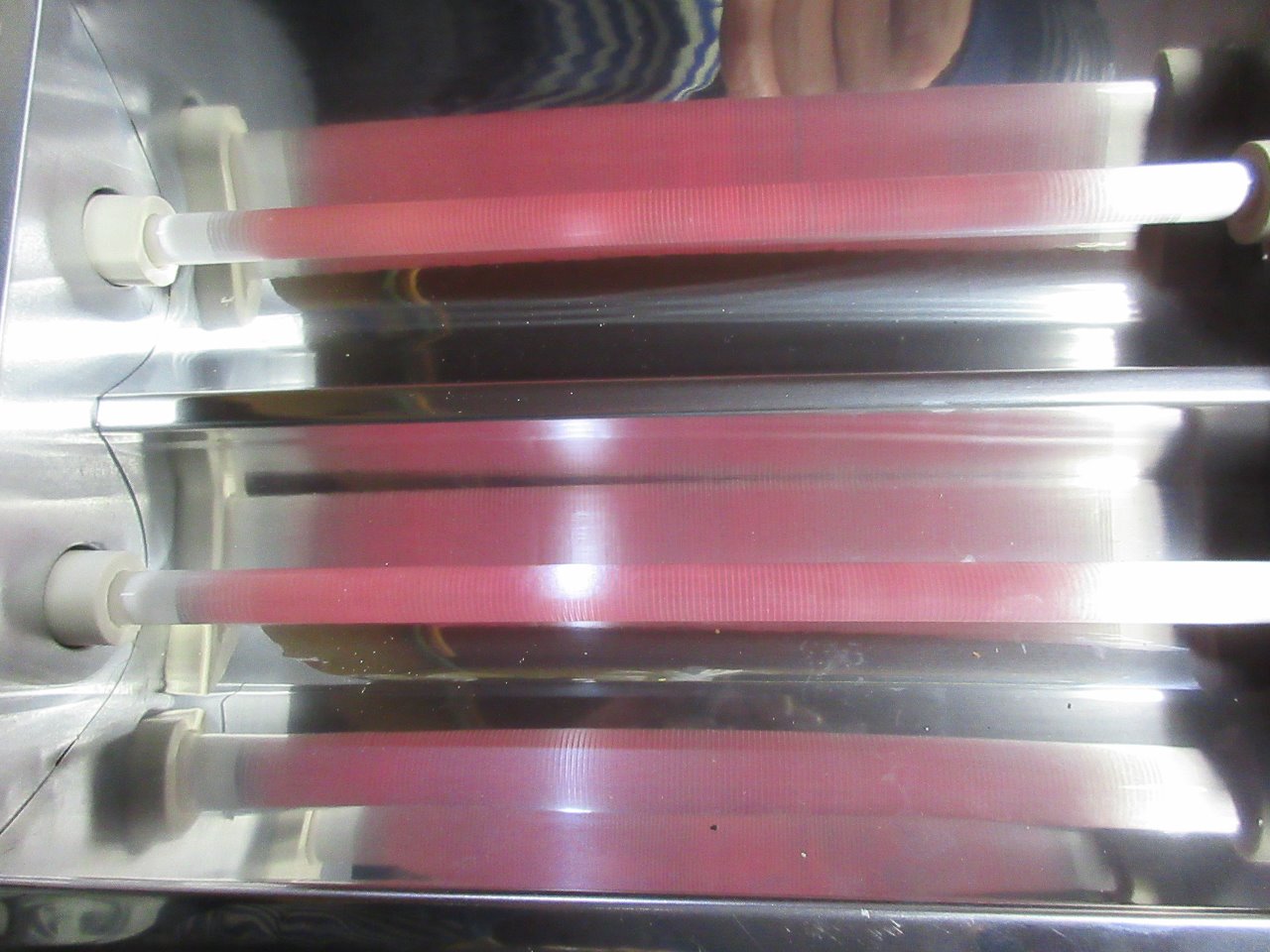

出来上がり～

ただ…
取り扱い上の注意点が有る
電源を入れる前に取り付けたボリュームをminimumに落としておく必要が有る

安価な無段階調整のヒーターはスイッチと温調ダイアルが同居した形になっていて、スイッチONの時には必ずminimumになっている
こうしないと温度調整回路に定格以上の電流が流れて壊れてしまうから

高価なモノだとスイッチと温調ダイアルは別になっているが、保護回路も追加されているので、壊れる事は無い

コレはニクロム線や電球などの金属抵抗などの特徴で、温度が低いと抵抗値も低く定格より一瞬だが電流が多く流れてしまう
「突入電流」又は「ラッシュカレント」と呼ばれる現象

白熱電球を頻繁に点けたり消したりしていると定格時間１０００時間よりかなり早く切れる事が有る
電球に一瞬流れる突入電流でフィラメントが痛んでくるのが原因なのだぁ～

車でもハロゲン球の寿命が短いと感じている方は、頻繁に点灯消灯を繰り返していないかな？

しかし…電球などはLED化されて、ヒーターもセラミックやPTCに変わって来ているので、この知識も必要無くなる過去の話となる日も近いかも知れないが…(^_^;)アハハ
