またまたまたまた…

ポチってしまった(^^ゞ

家の中にテールがゴロゴロ…
その内大目玉食らいそう('◇')ゞアハハ

どうも市販品のポン付けが気に入らない性格で、自作できるモノは作ってしまう
だが、何か自作してもその時は良くても後で見直していくと納得がいかなくなってくる…

シーケンシャルウインカーユニットで使いやすいＩＣが有ったのでそれを使って作ってみた
version1はのほほん号Ⅲで使用中なので…

version2

使用中のモノが壊れた時様に予備で保有しているが…サッパリ壊れず３年半置いたまま(^-^;
この頃はシーケンシャルパターンのみの設計

version3

ウイポジ用とコーナリングランプ用出力が追加された
小改良が加えられたのでversion3.6になっている
板面に余裕…無駄が多い

version4

version3の無駄なスペースを削った小型版…約半分のサイズになったが…
コネクター接続にするとパターン面に不都合が多いのでボツ
これ以上改良の余地が無いのでversion4..2で終わり

version5

version4と大差無いようだが…
パターンの見直とパーツのレイアウトが変化している
version1の向きにへ戻った

version5.1

１点気に入らない部分が有るのでパターンの見直しをしてversion5.2を作ろう

表画ソフトで描いたモノと実際に作ったモノでは違いが有る
現物確認はやはり必要だぁ

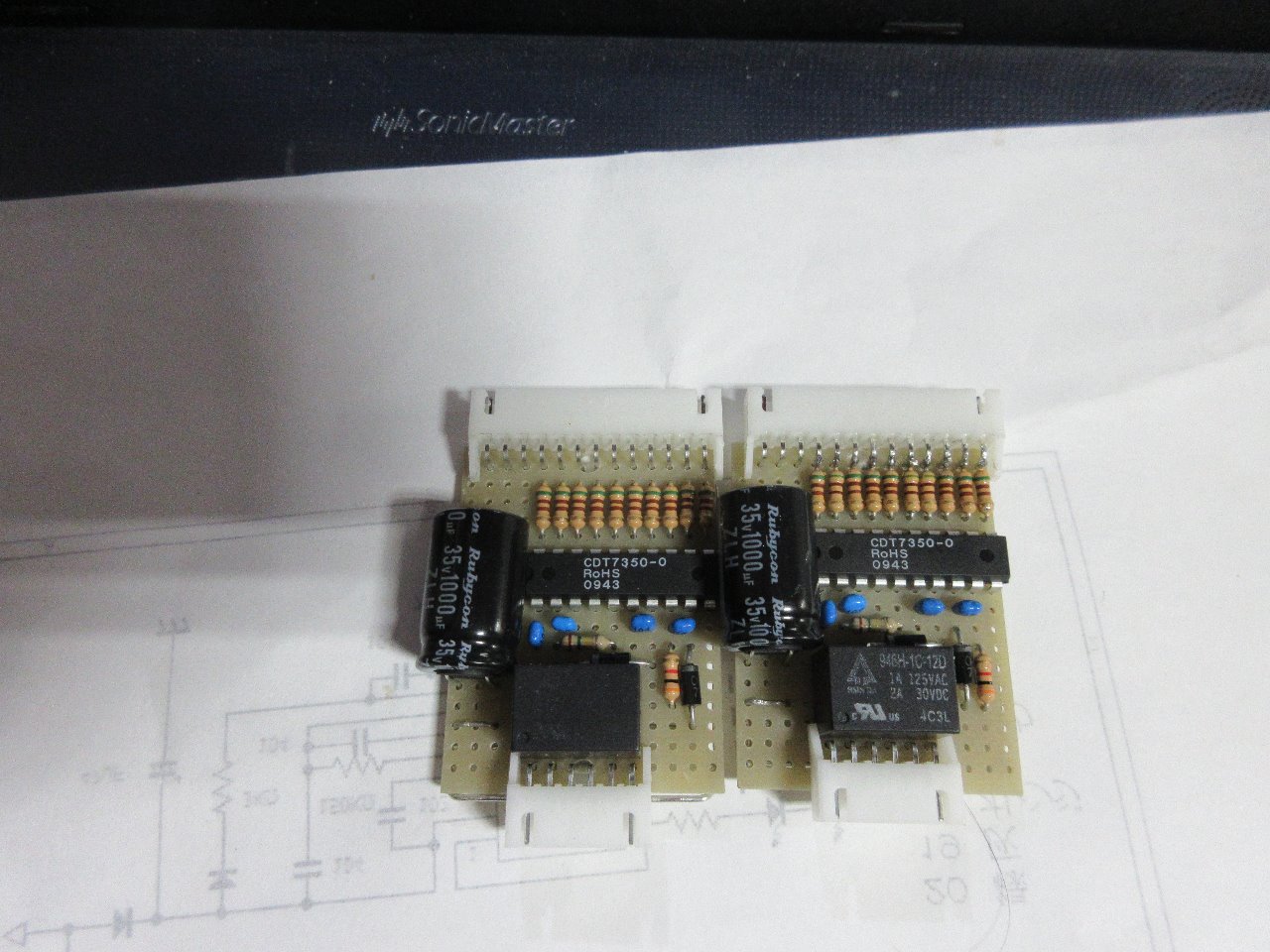

version5と5.1を並べてみる

改良前は縦、横共に列が足りずに配線がはみ出している

個人の趣味で作っているので予算はお小遣いで賄う事になる
なるべく無駄な買い物は避けたい

1/10in(2.54mm)汎用基板を使っているが、大判から必要なサイズを切り出せばサイズを気にせず作れるが、問題は残った方の基板、大概寸足らずなサイズで使い道が無くなる
結局、高いモノを無駄に買ってしまう事になる

それならば、最初から小型基板に入るレイアウトを考えた方が安く済む

モノは試しにプリント配線の見積もりを取ってみたら１０枚で１．５万円
汎用基板で１枚３０円が１５００円掛かる事になる１枚で汎用基板５０枚分( ﾟДﾟ)


抵抗やセラミックコンデンサなどは公称値の誤差や品質が確保できれば安い物で十分使える

が…コレだけは譲れないものが有る
ケミカル(電解)コンデンサ

同容量で安い物だと１/３以下で手に入るが耐用時間を考えると同等品が見当たらない

何せ一番劣化しやすいパーツなので買い置きも最低必要数に止めている
家庭用のLED電球が定格より早く切れるのはコイツが原因なのだぁ～

改良と無駄な改悪を繰り返し結局、パターンレイアウトは原点に戻ってしまった(^^ゞアハハ

オクでポチった寒冷地用テール４点セット…
プチプチで包んでは有るがテール４個が段ボールに緩衝材なして入れてある

プチプチを開けてみると、カラン！と何やら落ちた…

外側テール、思いっきり取り付け部が折損している

この部分…

ボディに取り付く重要な部分なんだが…(^^ゞ


まあ小傷程度の上品モノを買ったのなら、クレームの電話なり速攻掛けると思うが、今回のブツはレンズ欠け、割れ有り物で外身はまったく必要としない

しかもこの部分は…

家に余りが有る、必要なのは中身だけ(^^)/

一応、ショップには商品の破損に付いては連絡を入れておいたがネ(^_-)-☆


コレの前に同じ寒冷地仕様が有ったのだが、こちらは破損無しの上品だった…
値下げが続いていたのでもう少し…と粘っていたら即決でポチられてしまった

オクはのんびり構えているとダメだにゃ～(^^ゞアハハ

在庫の少なくなったパーツと追加パーツを仕入れてみた(^^)/

たった３種類だが金額は…(^-^;アハハ

各パーツはこんなモノ
何かとよく使う…

1ｃ接点のリレー　１回路２接点　２Ａ　１レール２５個入りが３本で７５個
シーケンシャルウインカーユニットにも使用している

追加で仕入れた…

スリム型リレー　コレは1ａ接点　１回路１接点　２５個
単にＯＮ・ＯＦＦするだけに使うのだが、接点容量が5Ａとパワフル

最初は１ｃタイプを１００個にしようと思ったのだが…接点容量とお値段に釣られてコチラに２５個を変更

よく使われているのは…

こんな所

アップにすると…

メーカーは違うがスペースの都合でこのタイプが使われている

スリムと言っても上から見た場合のみで意外と高さと長さが有る…
使い場所によってはこれがアダとなる場合も出てきそう

シーケンシャルウインカーユニットの心臓部

１レール２０個入りが２本で４０個

５０個仕入れたのであと１０個が

こんな状態で届いた
スポンジに並べられている

実はこのスポンジ只者ではない
試しにテスターで抵抗値をはかると…

約１ＭΩの抵抗値を示す
電気が流れるスポンジなのだぁ～(^^)/

この時期に静電気で痛い思いをすることが多いが…
ソレを避けるために

こんな物を仕入れたりする方も多い思う
コレは放電しているのが目で見れるようになっているタイプ

中身は…

１/８Ｗ抵抗１本とネオン管

実際に静電気で光っているのを撮るのはムズイので…

コンセントに突っ込んで光らせてみました

帯電量の多い人向きなので抵抗とネオン管のダブルで放電させる構造

普通の光らないタイプではネオン管が無く抵抗のみが仕込まれている
この抵抗値は…カラーコードを見ると茶・黒・緑・金　1・0・10の５乗　誤差５％＝１ＭΩ

ＩＣが刺さっているスポンジも１ＭΩ…
オマケで付いて来るスポンジで静電気のビリッが回避できる
スポンジの正体は超低抵抗電導スポンジなのだぁ～(^_-)-☆

リレーも同じ様なスポンジに乗っているが…こっちの方は帯電防止スポンジで抵抗値が５千倍ほどと高いタイプ
せっかくのお宝を捨ててしまうのは勿体無い大いに活用したい

でも…実は何も使わずに静電気のビリッから逃れる方法が有ったりする
ドアノブなど金属部に触れる前に壁や柱など（コンクリートや木）などにしっかり触れてから金属部に触ってもビリッっと来なくなったりする
あら不思議(^_-)-☆

ただし、自分の体が帯電している場合のみに有効な方法なので触る相手が帯電ていたらビリッっと来ること請け合いだがネ(^^ゞアハハ

１２月から始めてやっとこさ組みあがった

シーケンシャルウインカー

動作チェックが済んだので…

エージング開始
このまま２４時間点けっ放しにする

もう１日…

ポジ側も

小変更を加えて、車検対応ではないが違う点灯パターンを追加して３パターンに変更
ＬＥＤの方もチト…弄った(^^ゞ


ユニットの方は

まだむき出し状態
異常が無ければ放水処理をして完成する
