Ｄソーで仕入れた…

センサーライト

中身は…

こんな感じで人感センサーと明暗センサーのＷセンサータイプ
LEDの色が…何か嫌な予感(^-^;
コチラが…

人感センサー部分



コッチが…

明暗センサー…と言っても穴の中に居るので見えていない(^^ゞ

単４電池３本を入れて…

点灯してみたら…
嫌な予感的中！
黄色？と言うよりアンバーで照明色としてはどうヨ(^-^;

パッケージでは…

ウォームホワイトっぽいが…
発行色に関してはパッケージにも取説にも記載が無い

しかし…

パッケージ側面の写真には白色系のＬＥＤが使われている写真が載っている
違う色温度のLEDをこりゃ～ダメでしょうが…と思いつつ
まあ、いつもの…

バラバラ…(^^)/


穴の中に居たcdsセルも出てきた

裏側は…

こんな感じ

ＩＣ周りをＵＰして…

ありゃりゃ？
１４ピンＩＣなのに１０ピンしか使っていない
品番検索をしてもヒットしないＩＣ、回路的にタイマーＩＣっぽいけど…
量産パッケージではなさそうな謎なＩＣ(^^ゞ

色が気に入らないＬＥＤ…

打ち換える手も有るが、表面の蛍光体を削っても色を変える事が出来る
アンバーからウォームホワイト程度にはなった(*^-^*)

だが、削るのも程々にしないとＬＥＤ内部の配線を切ってしまい不点灯になる
ＬＥＤの構造上内部配線は必ず上に来ているのでコレを一緒にやっつけてしまうとポシャってしまうので注意が必要だぁ～(^^ゞ

２回目から６カ月経った

コロナワクチンの３回目接種案内が送られてきた
前２回はモデルナ一択だったが、今回はファイザーかモデルナを選べる

１回目の接種後から腕のだるさ、痛みが今も続いているし、２回目以降、関節痛や筋肉の攣りなどが追加されている…

極まれな副作用という事で…重篤な副作用と違いどこに相談しても「気のせい」「歳のせい」で済まされて相手にされない((+_+))
所かまわず突然攣るのは地味に困るのだが…

今回はファイザーにしようか？
混合するとまた違う反応が出そうだし…接種しない訳にもいかず((+_+))
またモデルナか？悩むなぁ～

バッテリーチェッカー、ＬＥＤの半点灯ではイマイチ…と思ったらコレはどうかな？

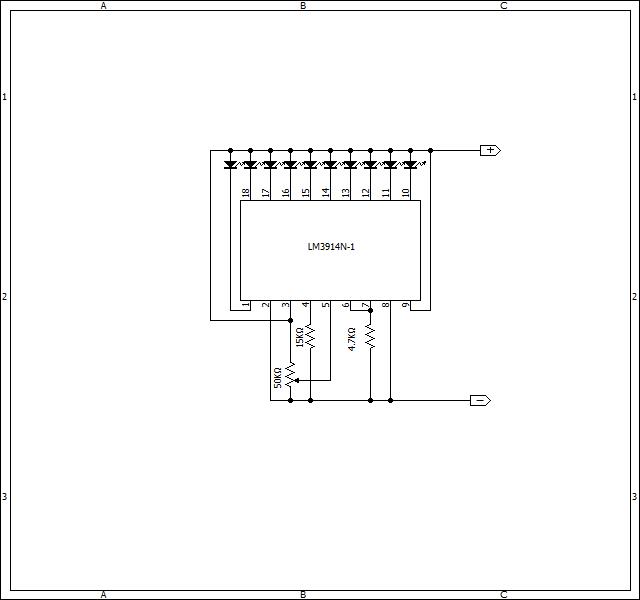

リニアスケールＩＣを使った…

バッテリーチェッカー(^^)/
１０段階１０%刻みにＬＥＤが点灯する　市販品と同様に半点灯は無しでさらに細かく表示するし回路的にも簡単に作れる

必要な部品は…ＩＣ１個に固定抵抗２本、半固定抵抗１本だけ
ＬＥＤ用の電流制限抵抗も無し、ＩＣ内部の
メインで使うＩＣは…

LM3914N-1 　レベルメーターIC リニアスケール　１０ポイント １個３００円
電源電圧３Ｖ～２５V　大型車の２４Vバッテリーにも対応できる(^^)/

１００ポイントまで複数カスケード接続できるので１%刻みでも作れるが…無駄だろう(^-^;

元々はオーディオのレベルメーター用ＩＣとして開発されたモノ

ＩＣ内部のコンパレーターでＬＥＤに流れる電流を調整している
そのコンパレーターを制御しているのが４．７KΩの抵抗１本だけ…シンプル～
実際は明るさ調整だけだが(^^ゞアハハ

コレでも１組当たり４００円程度で作れる
市販品がいかに高いかだね(^-^;

１００均の…

ニッケル水素バッテリー用充電器　税込１１０円

中身は…


こんな感じで、トランスで低圧化してダイオードの半波整流に電流制限抵抗にインジケーターのLEDのみで充電終了感知や異常検出機能も何も無し(^-^;

パターンから回路を解析すると…

こうなる

色々と見ていくと問題が…

ハンダくずが所々に…コレが剥げてパターン間をショートさせたりする

他にも赤丸内を見ると…

ヒドイ、ハンダ付け(^-^;

こりゃ～…

取り外して


やり直し

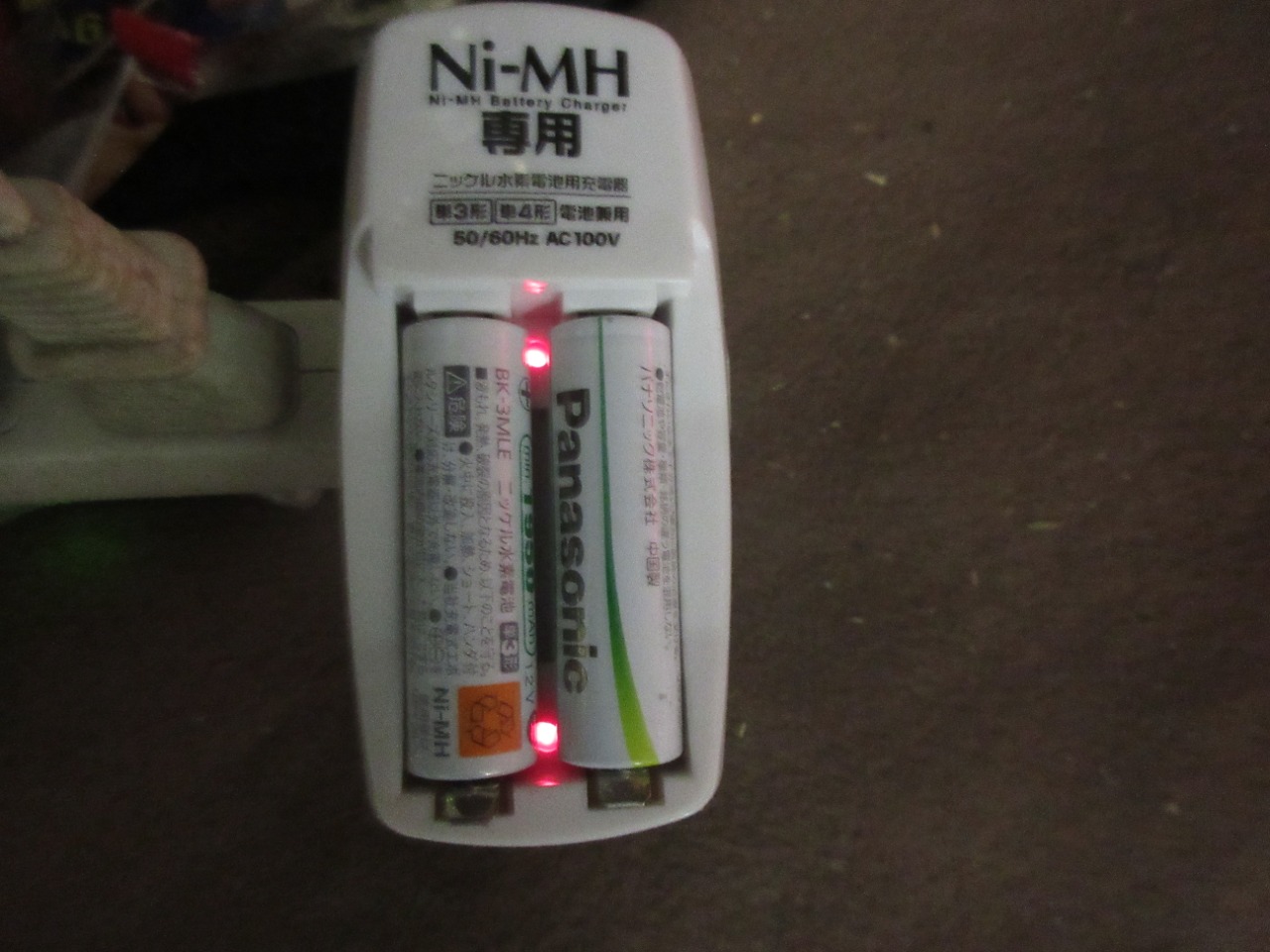

１００均の充電池専用とはなっているが…

充電停止機能が無いので過充電には注意が必要だがニッケル水素充電池なら何でもOK！(^_-)-☆
取付けや取り外しがやりにくい欠点も有るが…(^-^;

実はこの充電器…
充電器としてではなく電源として利用価値が高い代物(*^-^*)
中に入っているトランスも単品だと、とても１００円では買えない
意外と１００均にはお宝が売られているんです(^_-)-☆

ゾロ目もキリ番も通り越して…

しまった(^^ゞ
ついに１０万キロ突破
