minivesの愛車 [ダイハツ タフト]



整備手帳

作業日：2020年9月11日

アイドリングストップキャンセラー取付

他の整備手帳を見る 他の整備手帳を見る

目的 チューニング・カスタム
作業 DIY
難易度 ★
作業時間 1時間以内
関連フォトアルバムURL https://minkara.carview.co.jp/userid/2476698/album/959591/
1
アイドリングストップキャンセラー取付
[大きい写真で見る]

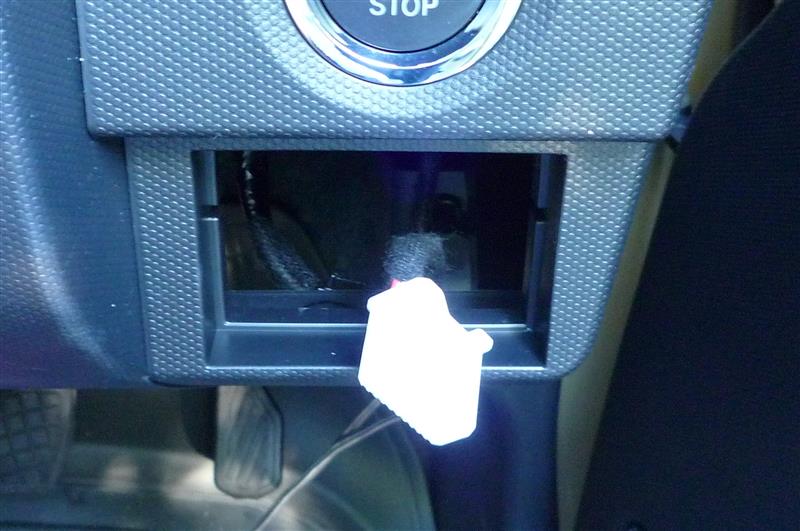

IDLE OFF スィッチのユニット部をと外す。スィッチの裏側から押すと簡単に外れます。
2
アイドリングストップキャンセラー取付
[大きい写真で見る]
コネクターを外してスィッチ部を分離。
3
アイドリングストップキャンセラー取付
[大きい写真で見る]
スィッチ部の裏カバーを外すと全面、プリント基板、裏蓋を分解
4
アイドリングストップキャンセラー取付
[大きい写真で見る]
この基盤前にスィッチが付きます。
5
アイドリングストップキャンセラー取付
[大きい写真で見る]
ヤフオクで汎用のキャンセラー基盤を購入（千円）ケースはSDカードのケースがぴったりはまるので少し加工し納めました。（ヤフオクでググるとヒットします）
6
アイドリングストップキャンセラー取付
[大きい写真で見る]
コネクタの配線で結線予定でしたが作業に手間がかかるので、基盤に１２V電源、グランド、信号ラインの３線を直接半田付しました。
7
アイドリングストップキャンセラー取付
[大きい写真で見る]

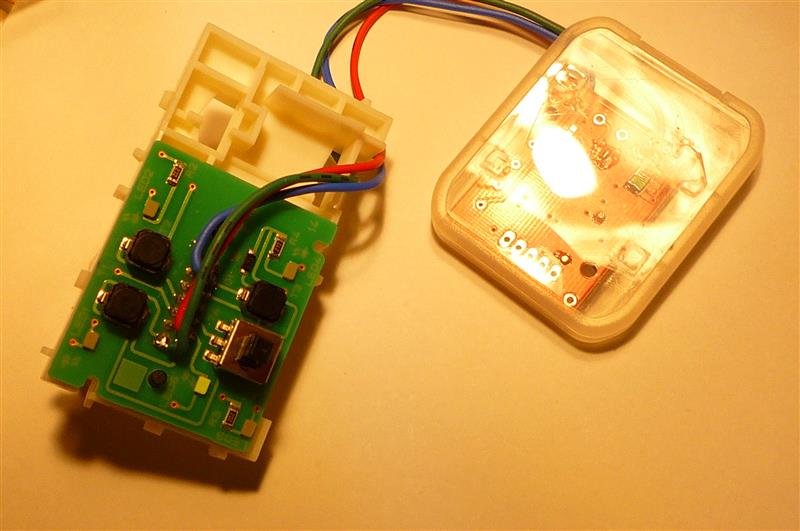

スィッチ部と基盤のセット、後ろカバーはついていない状態です。
8
アイドリングストップキャンセラー取付
[大きい写真で見る]
後は元に組付けてキャンセラー基盤は内側に両面テープ張り付けて完了。
フォトアルバムの写真
エンジン始動後５秒ほどで動作します。
パーツの取り付け相談をする


イイね！0件




関連整備ピックアップ

サンキューホーンの取り付け

難易度: ★

ラゲッジランプAssy交換

難易度: ★

やっと交換アイストキャンセラー

難易度: ★

レクサスホーン取付

難易度: ★★

タフト専用 デイライトユニット 取り付け

難易度: ★★

アイドリングストキャンセラー取り付け

難易度: ★

関連リンク

> ダイハツ タフト トップ
> ダイハツ タフト パーツレビュー

この記事へのコメント

ひできち＠北九州
2020年9月12日 17:38
スイッチ部分で配線すごいですね！参考になります！
ちなみにイグニッション電源は基盤のどこから取ってますか？
結局面倒だけど、シートヒーターからとりましたが…
コメントへの返答
2020年9月12日 18:36
12番の端子です。
基盤を見る限りコーナーセンサーON,OFFのLED電源に使っているようです。購入先に教えてもらいました。
ひできち＠北九州
2020年9月12日 19:30
その手があったんですね！
ありがとうございます！
