～バーキン系統別配線図集～

投稿日 : 2016年02月19日
1

[大きい写真で見る]

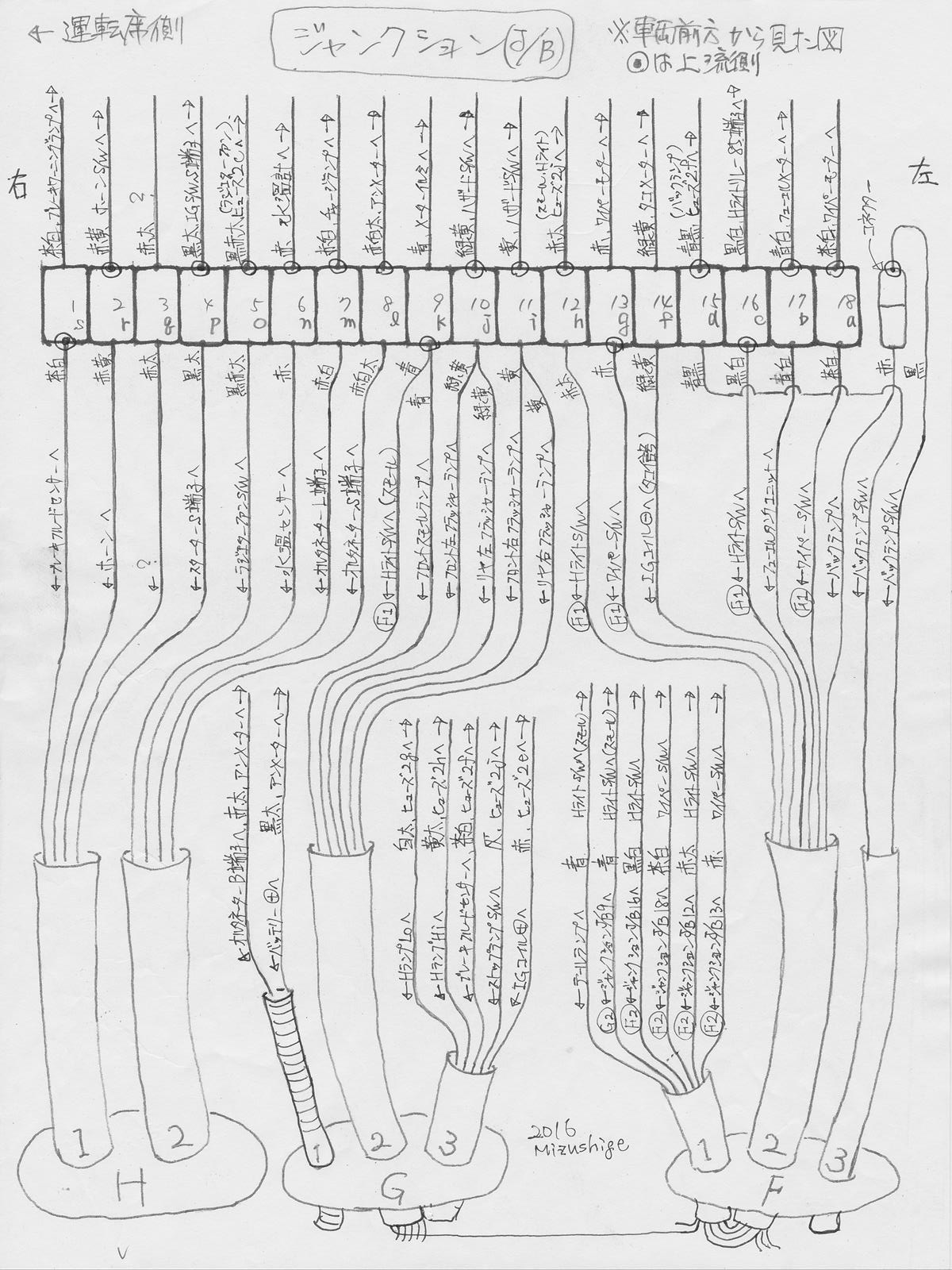

ジャンクション割当 2016.02.22修正

車台番号MA194・・・・・・で始まるkentエンジン搭載モデルの実車から起こしました。
2

[大きい写真で見る]

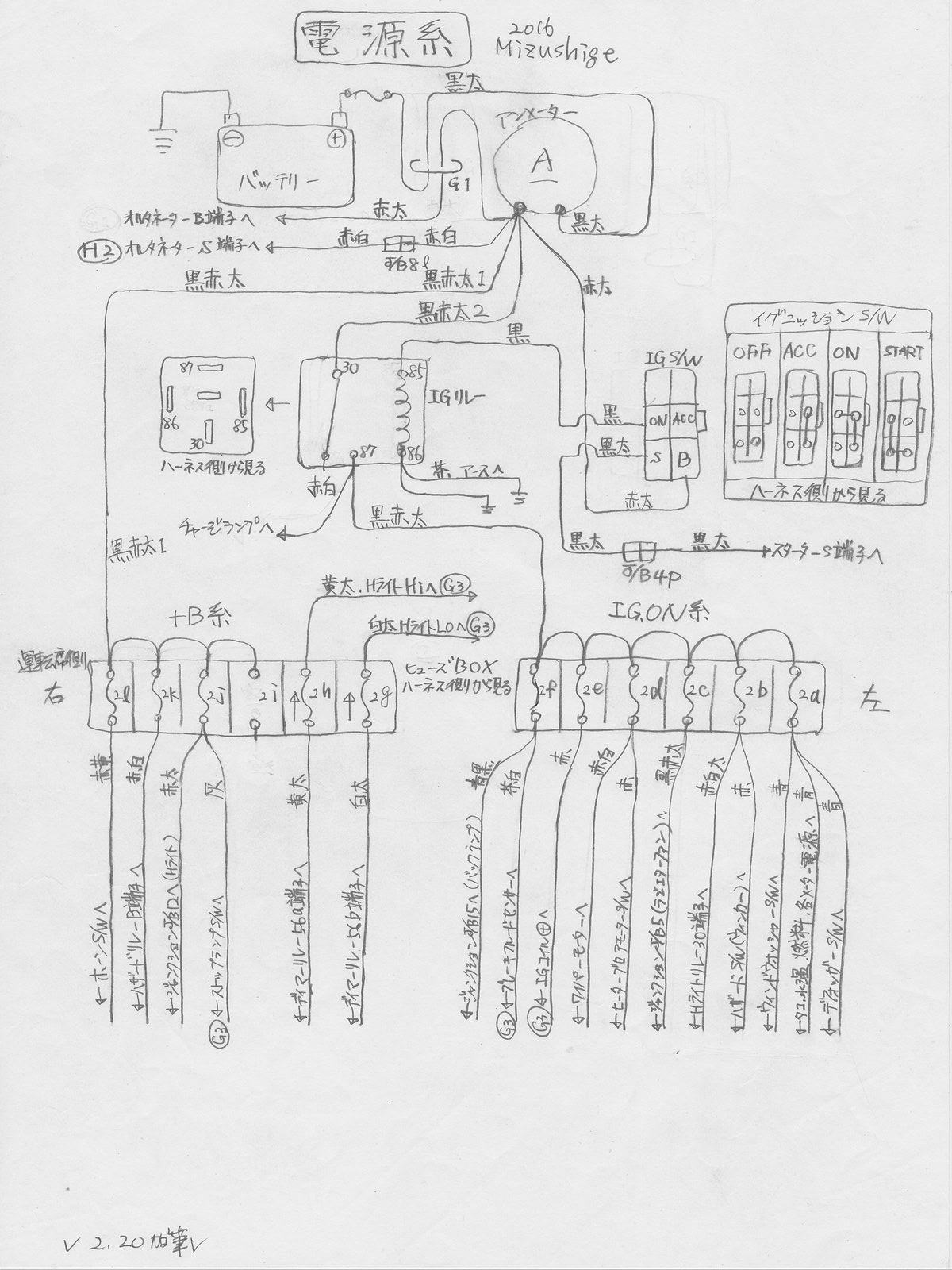

電源系　2016.02.22修正
3

[大きい写真で見る]

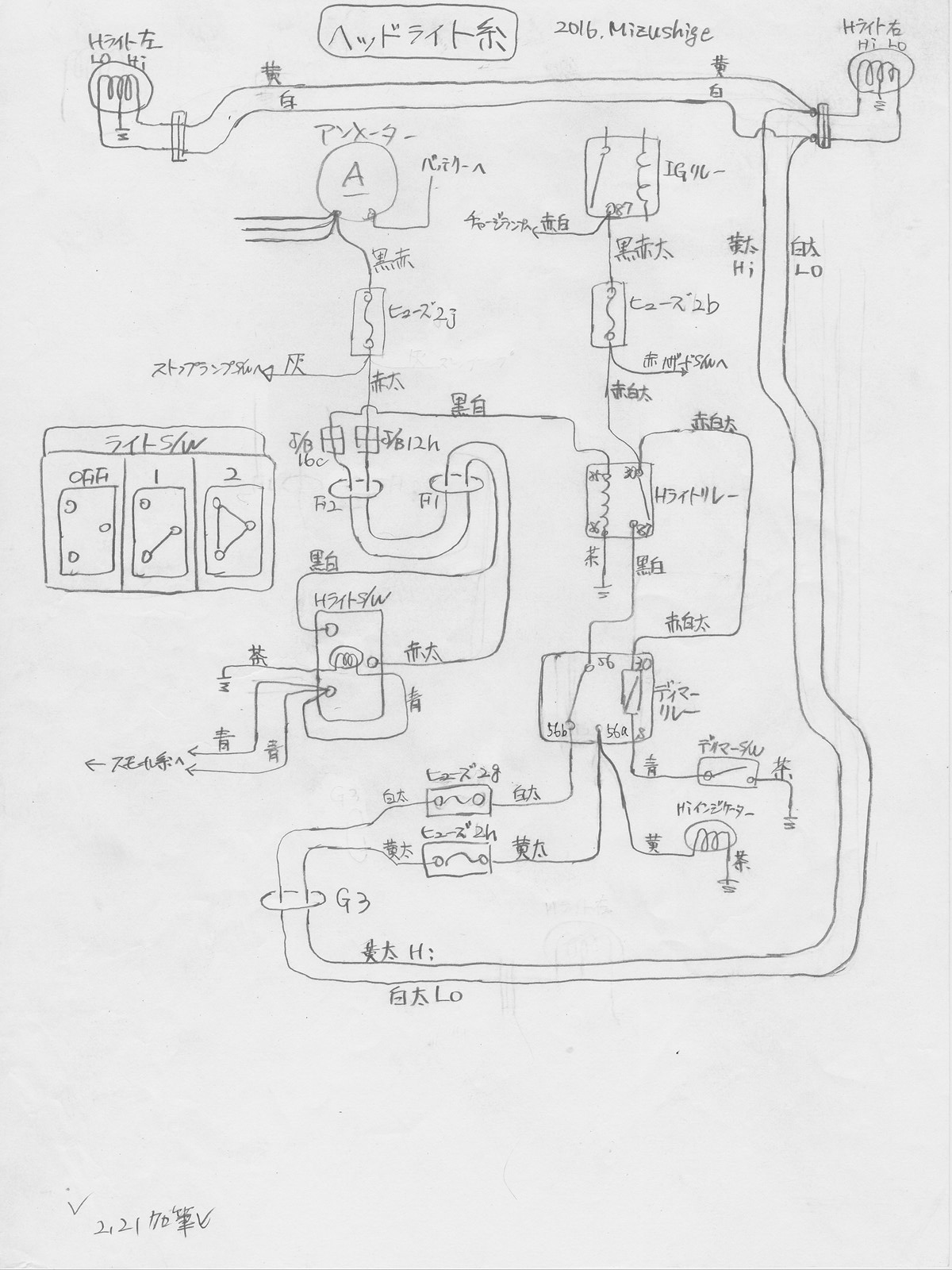

ヘッドライト系　2016.02.22修正
4

[大きい写真で見る]

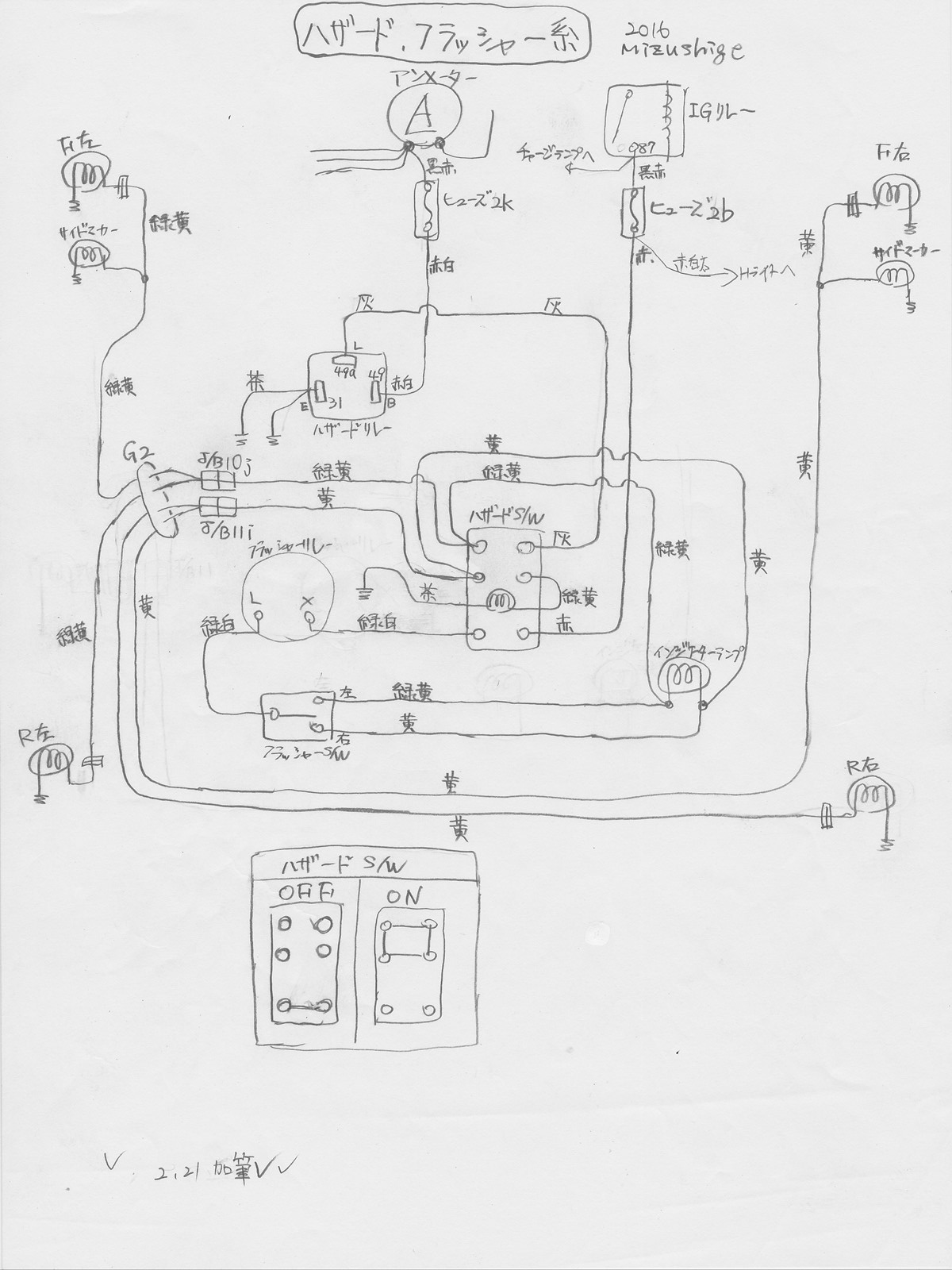

ハザード、フラッシャー系　2016.02.22修正
5

[大きい写真で見る]

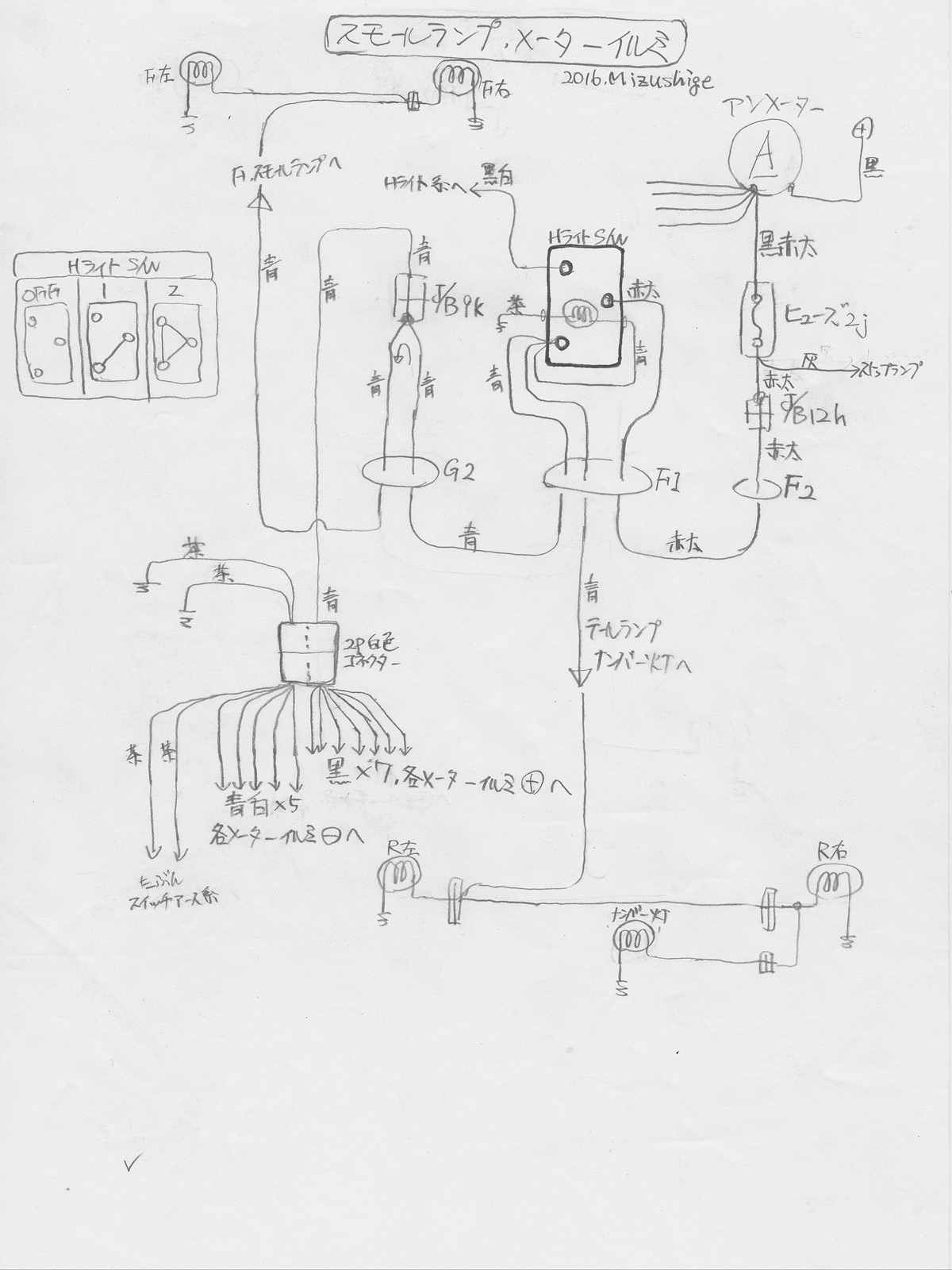

スモールランプ、メーターイルミ系
2016.02.20追加　2016.02.22修正
6

[大きい写真で見る]

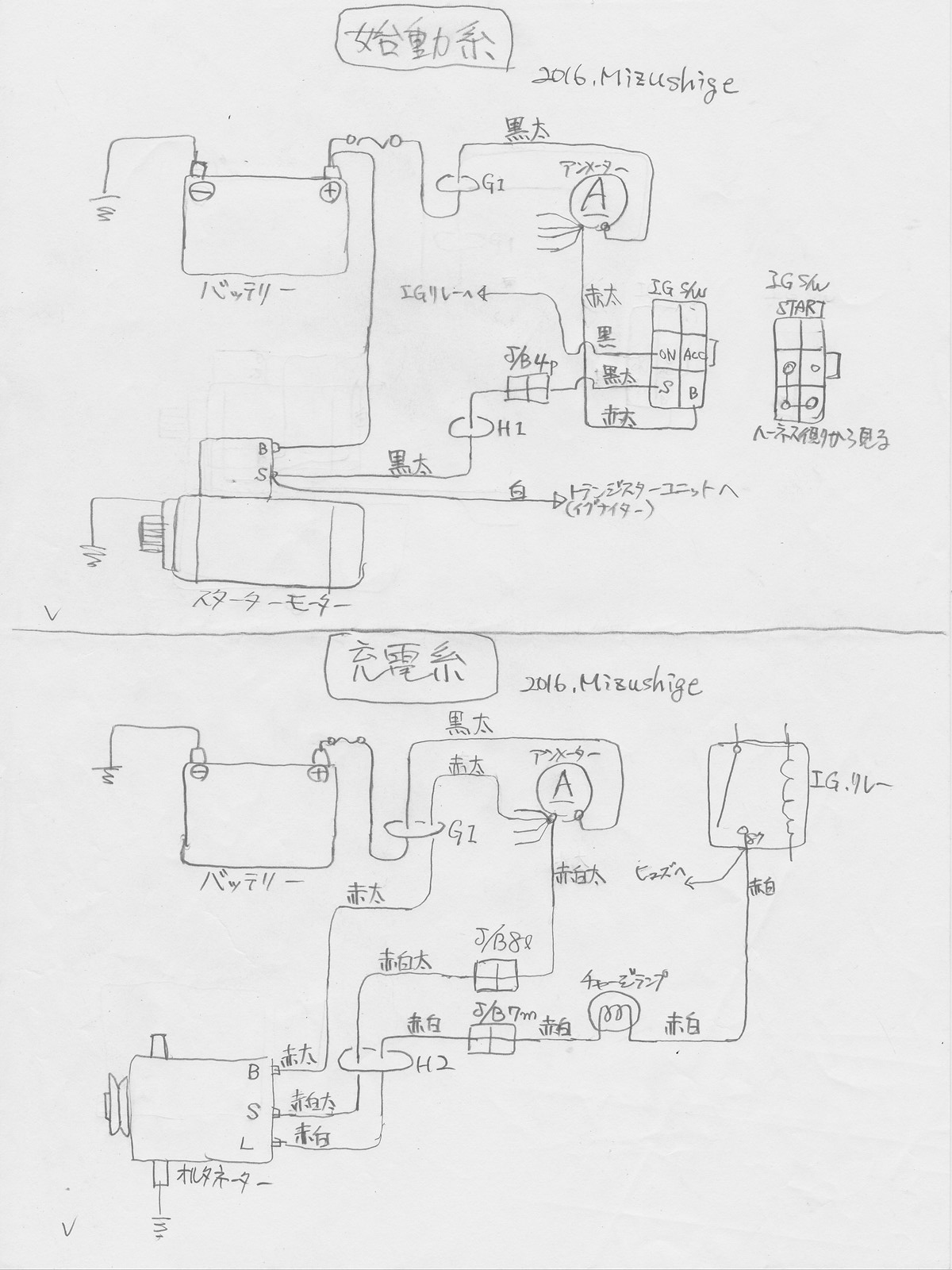

始動系、充電系
2016.02.20追加　2016.02.22修正
7

[大きい写真で見る]

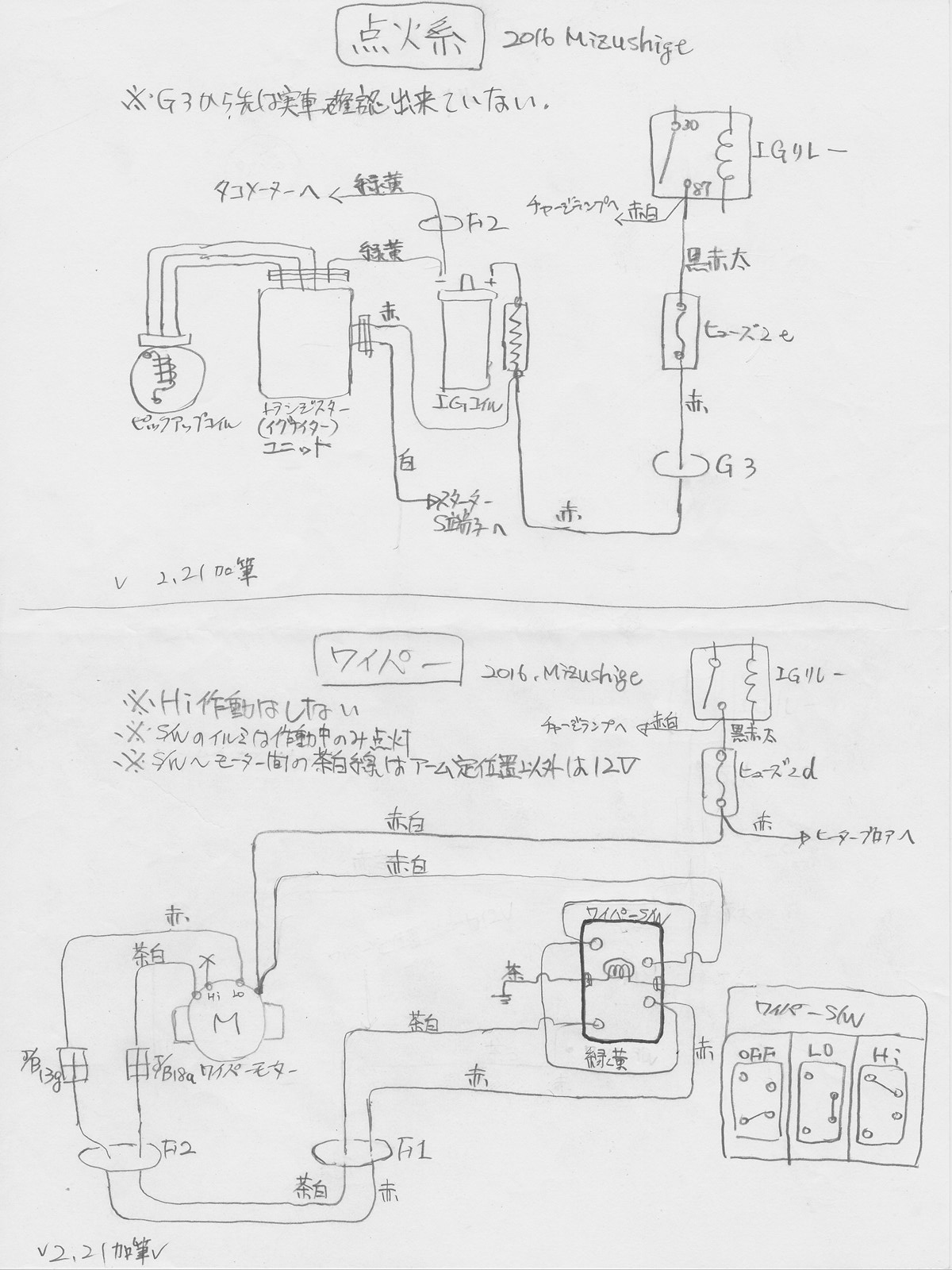

点火系、ワイパー系
2016.02.20追加　2016.02.22修正
8

[大きい写真で見る]

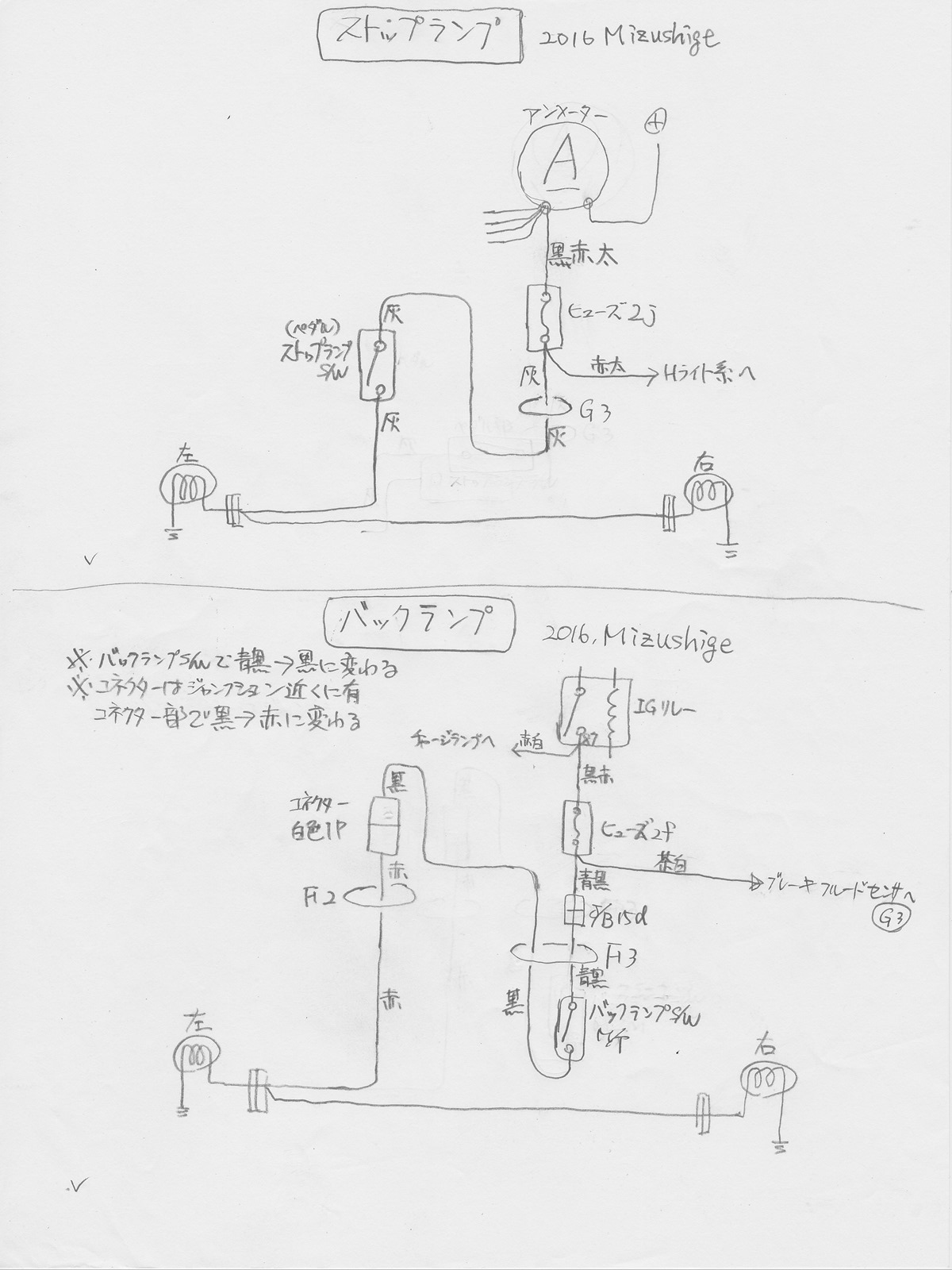

ストップランプ、バックランプ2016.02.22追加
