黒／白のように、黒いコードに白いラインが入っているのをどう表現するか、最後まで残った問題も何とかクリヤした。これでGB250の配線図は完成としよう。





・Jwcadは図形編集できない？

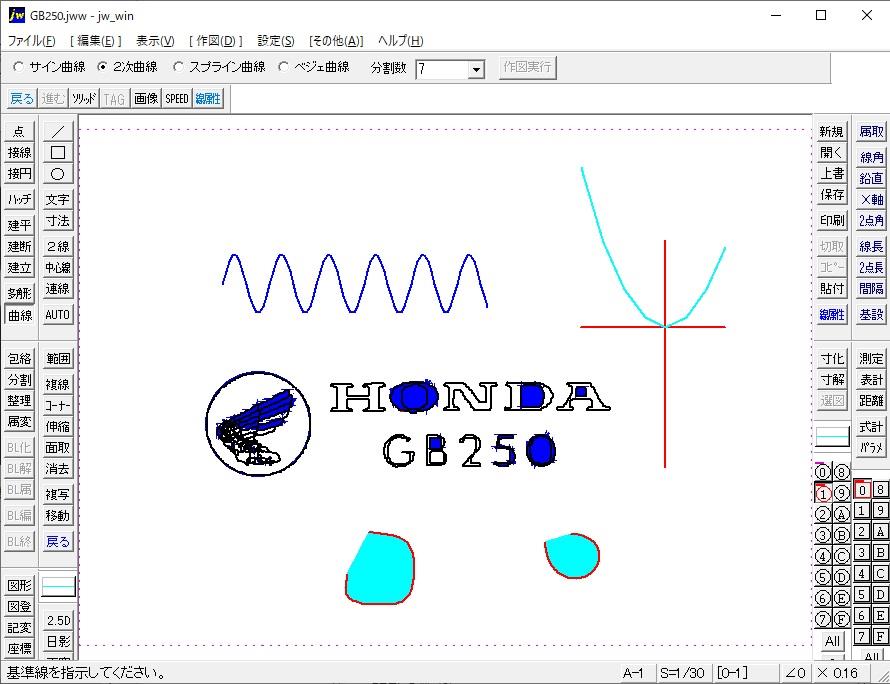

配線以外の問題で、ロゴマークなどの図形がある。通常ラスターベクター変換して、ごみを除き、色を付けて図面に貼り付けるのだが、変換して編集しようとしたが、なかなかうまくいかなかった。Jwcadは図形の編集ができないのか？ベジェ曲線で、作図はできるが、後でちょっと修正しようと思っても何もできない。（勉強不足かも）

スケールや解像度の問題、貼り付け時の手順のはずらわしさはさておき、とりあえずは読み込めた。ところがJwcadではごみ取りはできたが、着色もできなかった。色の塗れるところと、塗れないところがある。羽のマークの細かい部分を拡大し、塗れるところは全部塗ったが、塗れないほうが多かった。「4線以上の場合、線が交差した図形は作図できません。」というメッセージが出て塗れない。その通りなのだろうが、見たところ交差していないが塗れない。ベジェ曲線などでトレースしてやればできるのだろうけど、それならベクター変換する必要はなく、下絵としてBMPファイルをそのまま読みこめがいい。

Jwcadを使い始めて５日め
・太い線と細い線
・10色以上の線色
とりあえず２つの問題を解決した。

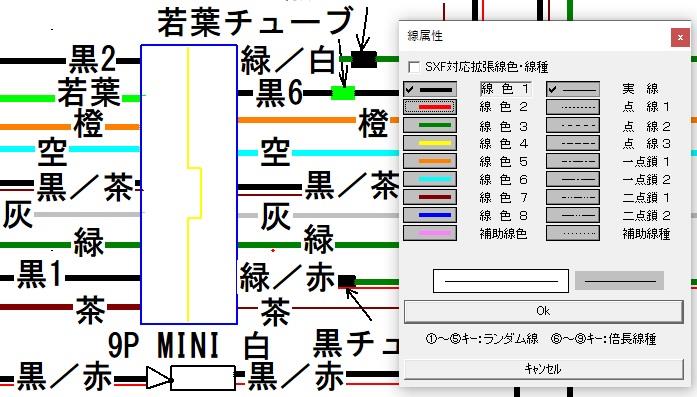

上の図の［灰色］と［若葉色］は線属性パレットには無い色だ。
［黒／赤］のように黒いコードに赤いラインが入っているのも太い線と細い線で表現できた。［黒／茶］の細い茶色の線を黒にして、少し離してやれば、［黒／白］も表現できそうだ。その気になれば、何とかなるもんだ。

ちょっと、気になったJwcadの気になるところを、挙げておこう。
・選択後に選択確定操作が必要
線属性で線色を変えた後や範囲指定した後にエンターなどで確定する必要がある。
線色を選んだとき、線属性パレットが閉じればいいのに、そのままだ。OKを押して確定しなくてはいけない、範囲指定でも同様。ひと手間が煩わしい。
・多角形の終わり方がわからなかった。
上の操作と同様だが、任意の多角形を作成後、［作成］ボタンを押すかエンターキーを押して、確定操作をしないと終われないが、開始点など同一点Ｒクリックで終了できたほうが便利だ。
・線属性パレットは線属性メニューバーとして、常時表示したい。
レイヤーメニューバーはよく使うので在っていいが、レイヤーグループメニューバーはほぼ不要なので、ここに線属性メニューバーがあるといい。
ユーザーバー設定でできるのだろうか？
・範囲指定や連続線指定で、複数の線を選択できるのに、選択した複数の線を一度に色変えや線種の変更ができない。
・マウスドラッグを使うと楽にできそうなことができない。
Macintoshを使っていると、どのソフトも同じマウス操作で作業できるが、ちょっと変な使い方がある。ＬＲ同時クリックって、JWW以外でもつかうのだろうか？
・プリンタと画面をワンタッチでシンクロさせられないだろうか？
画面で調節した線色、線幅、線種、ピッチを画面で確認したように印字するプリンタ設定があったら嬉しい。

まだまだ気になることがあるが、慣れるしかない。なんせ無料のソフトなのに、これだけのことができること自体、たいしたものだ。

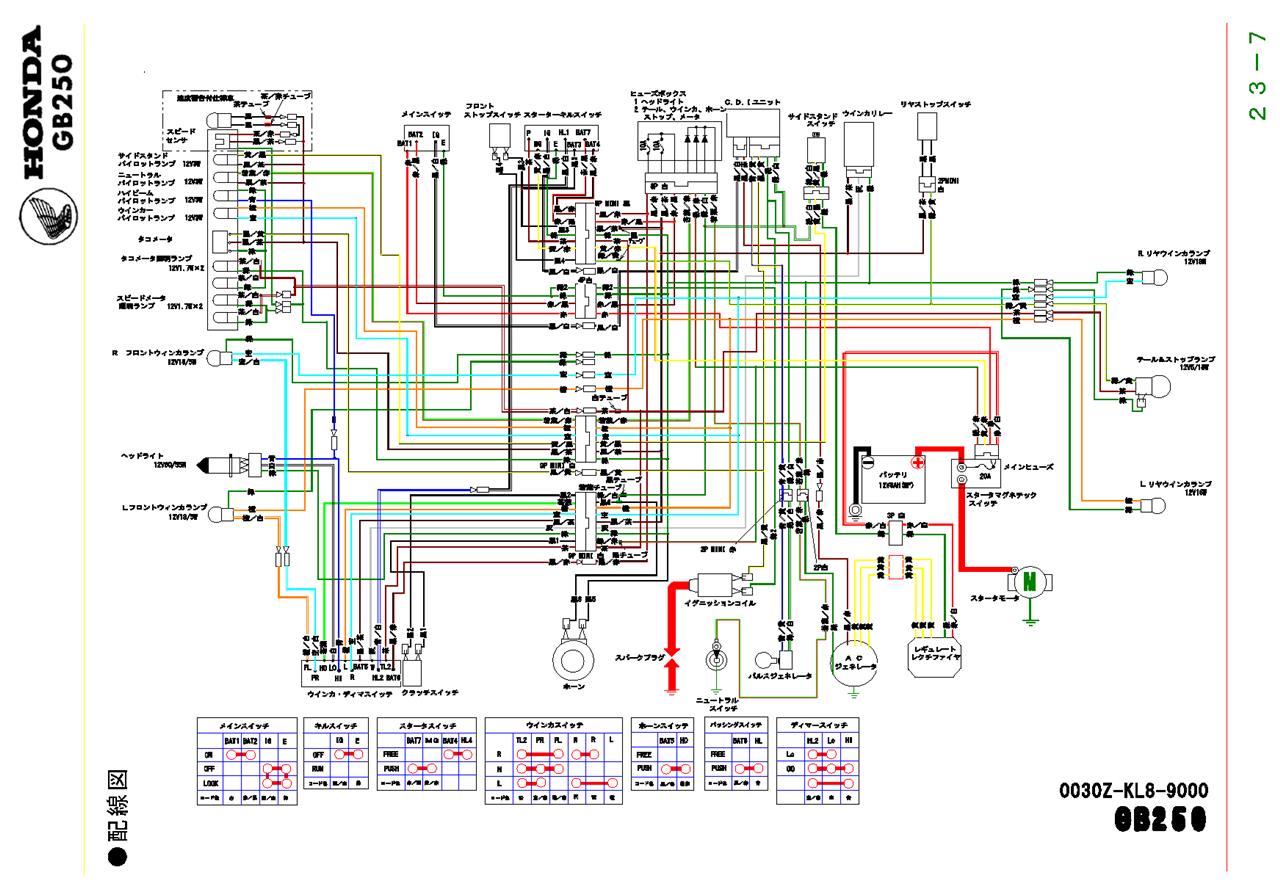

トレースした元図のスキャン画像を載せておきます。

GB250の配線図で問題になっていた、太い線と細い線の使い分けだが、1本の太線を4本の線で表し、細い線を1本で描くことで解決。

これにより、赤／黒とかの赤いコードに黒いラインが入った線は赤3本黒1本というように作成する。ただし、Jwcadはプリンタと画面の線の太さや色が別々に設定するので、見た目なかなかそろえるのが難しい。線間の距離と線の太さの設定で重なり具合いが変わるので、なかなかうまくいかないので、作業は4倍かかる。
なんとか簡単にできる方法はないものか？

https://minkara.carview.co.jp/userid/2669446/car/2761723/6145741/note.aspx


GB250クラブマンの整備手帳に載せた記事の続き。

https://eleshop.jp/shop/g/g7C614C/
ここにしかないので、１個173円、送料ネコポス280円合計453円で購入。
商品より高い送料を払うのはポリシーに反するが、よそでは売っていないのでしょうがない。

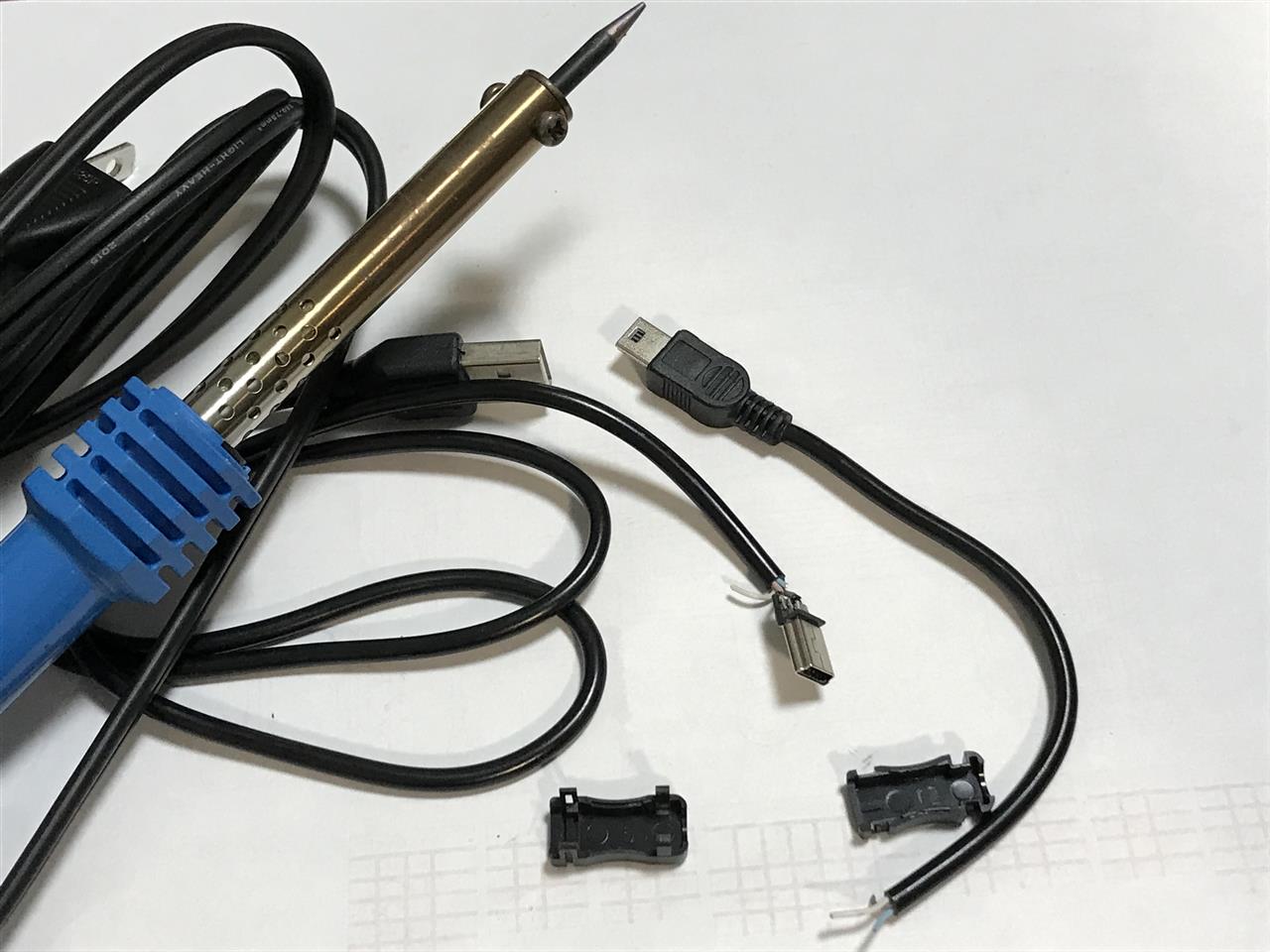

さっそく、はんだ付けしてカバーをはめた。わずか10分くらい。
極小のプラグの中に下の段に3本、上の段に2本の計５本の端子が出ている。右から下の段が1,3,5番で上の段が2,4番だ。1番に＋5V、5番にーを繋ぐ。それだけでは

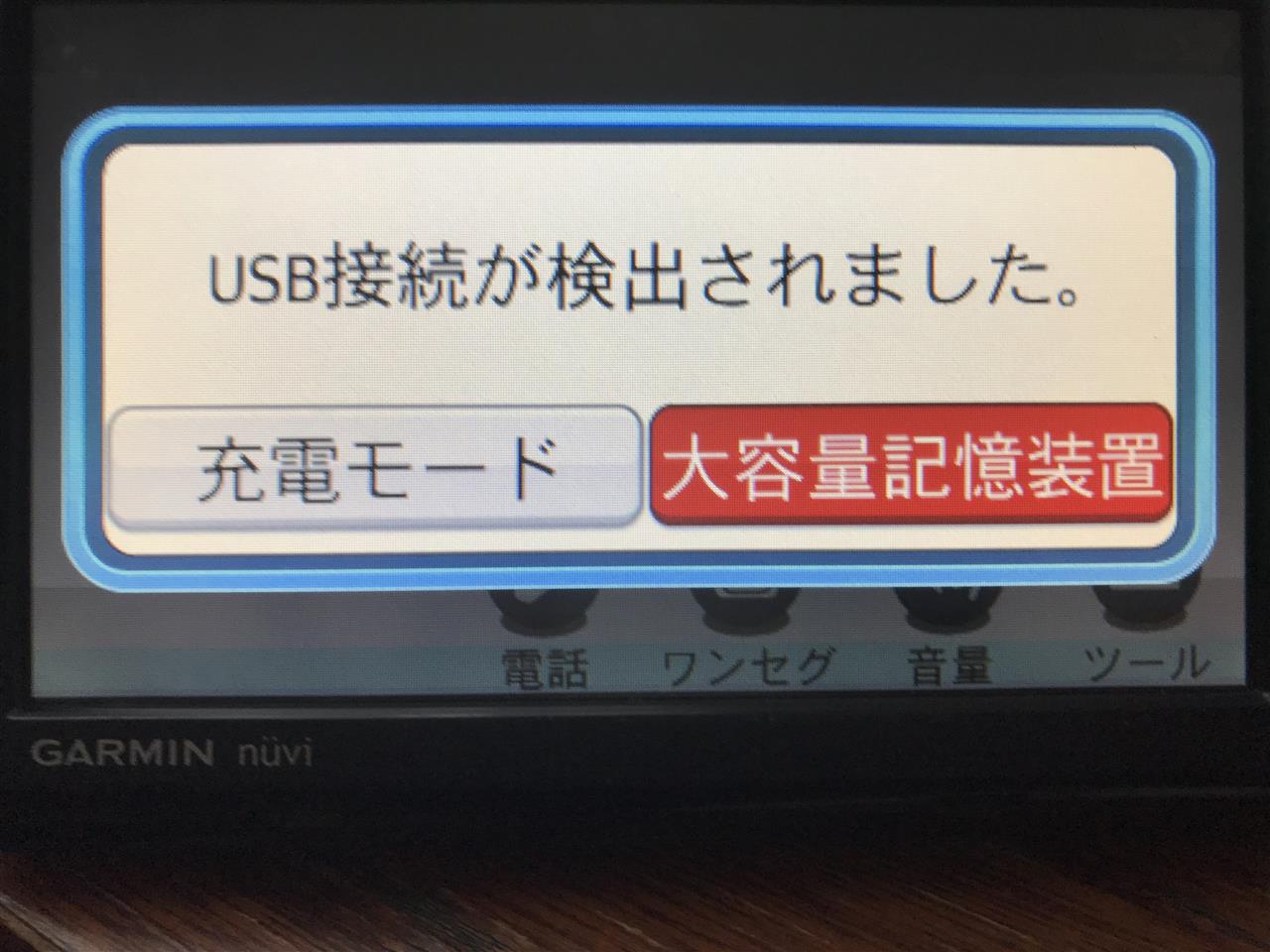

このメッセージが出て、使用できない。で、色々調べた結果4番ピンをアースに落とすとモードが充電しながらナビをつかうモードにきりかわるらしい。ただ、パソコン側のＬＡＮ端子は４本で、ケーブルの中は4本の電線しかないのでケーブル側で4番をアースに落とすことができなかった。老眼に鞭打ってはんだ付けしたが、ちゃんと付いたのかわからない。

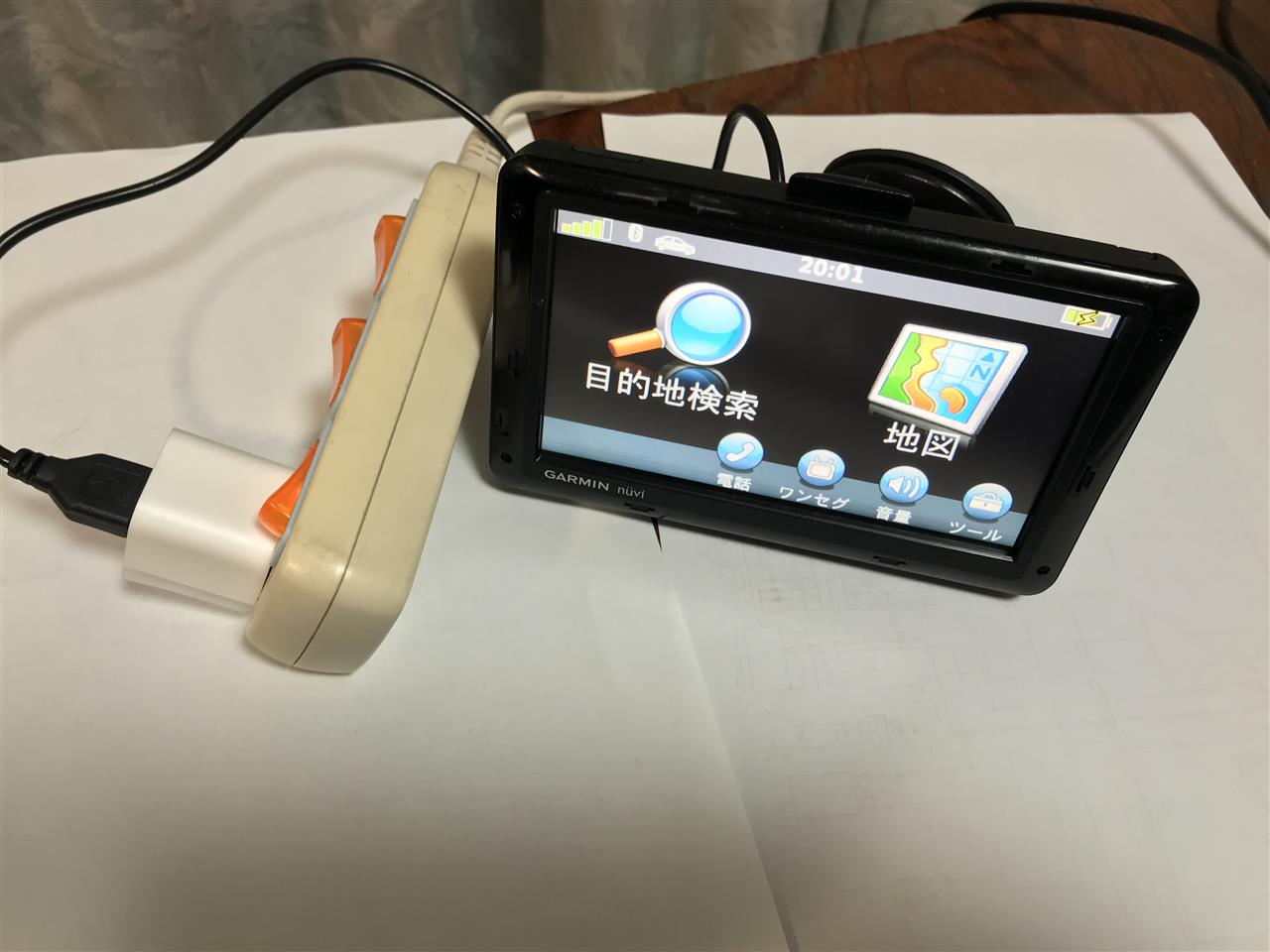

そのままエイヤ！と差し込んだらちゃんとGARMIN nüvi® 1480は起動した。

めでたしめでたし。

このままでは強い力がかかるとはんだ付けが剥がれるか、ケーブルが切れてしまう。コネクタの中をシリコンで充填してみよう。

1990年以前よりAutoCAD、HelixのMCADAMなどいろいろなＣＡDを使ってきたが、初めて使ったCADがマッキントッシュのminiCADで、自宅の設計もこれで2.5次元データを作り建築模型も作り、それに基づいて自宅を建てたのが、もう20年以上前のことだが、なんとなくJwwは使いにくくて手が出なかった。
miniCADはほぼマウスで作業が済み、キーボードは保存するときにファイル名を入れるぐらいだが、Jwwは1990年以前はコマンド入力が頻繁に必要で、とっても使いにくかった記憶があり、miniCADはマニュアルなしでも操作できたが、Jwcadはダウンロードして、新規作成で開いた画面からなにも進まなかった。結局miniCad7で作った自宅の建築図面から日影図を作るのに使ったぐらいだ。

今回、改めて取り組もうと思ったのは、やはり無料のソフトで、使っている人もたくさんいるので、使い方くらい覚えておこうと思ったからだ。さっそっく最新版をインストールし、新規作成と思ったが、相変わらず何から始めていいのかわからない。なにか作りたいものがないと続かないので、周りを見回し、GB250の配線図が目についた。

「世の中書類の文字が小さい」と叫びたくなるほど文字が小さくて読めない。線が込み入っていてどこに繋がっているかわからない。ということで、これをＣＡＤデータにしてみることにしたのが昨日のことだ。とりあえずトレースしてみた。まだまだ見にくいが、Jwcadを始めて2日間の成果を公開しておこう。

Jwcadの問題点もいくつか分かった。私の勉強不足もあるかもしれないが、特に線種が８種類しかないのは困ったものだ。
配線図には、電源の赤、黒のほかアースの緑のほか空色、青、茶、桃、灰、黄、橙、若草色の基本色だけで10色ありそのほかに、黒いコードに赤いラインが入っているもの（黒／赤）とか、空／白のようなのもある。さらに線種は、色と太さがセットになっていて、太い赤と、細い赤では２種類使ってしまう。とりあえず灰色は空色で代替し若草色は黄色を重ね、ライン入りのコードは、複線を重ねた。

ちゃんと勉強すれば回避できるのかもしれないが、とりあえずできる範囲でトレースしてみた。これをＡ３サイズで印刷すれば、文字が読めないのと、線がどこに繋がっているのが判らいの難点はは回避でき、解かりやすくなったと思う。



Jpegデータを載せておくが、コメント欄で請求していただければメールでCADデータをお渡しするので、校正（間違い探し）と、もっときれいな図面に改良してもらえると嬉しい。


太い線が下品なので、細い線仕様も載せておこう。
