5日ほど前から思案してブレッドボードで試作しながらやっと完成。

旧ICL８２１１回路基板に追加回路基板を2段積みにする事で制作。



ポンチ画を描きながら確認して無事完了しました。

1台の制御器で2個のSSRを駆動して遮断が出来ます、運転席ハンドル右下はACタイプのSSRとデリBOX用はパネルからのDC用です。



EVコムスもソーラーパネルダイレクト、AC100V充電、急ぎのAC200VのJ1772と3パタンで充電可能なのだ！

以前はコントローラーを個々にして運用してたが、１台で２つのSSRを動作出来るようにと考えました

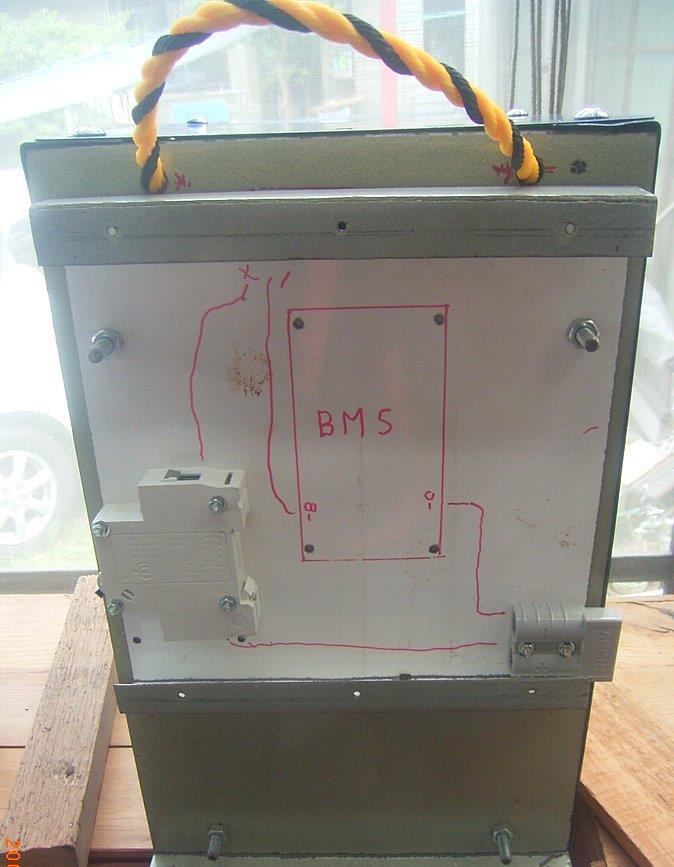

デリBOX内に１台のコントローラーを置き２か所を制御出来るようになると便利。

やっとブレッドボードにて試作完了、これを蛇の目基板に移植すれば完成だ！



回路は既設のICL8211のOCから３６０Ωの抵抗入れてTLP521フォトカプラーに入れて出力側にトランジスターで増幅して２個のSSRを駆動させてます。

電源は携帯のACアダプターを７2VからICL８２１１回路基板に供給、２個のSSRを4.2Vで駆動できてる。

ソーラーパネルからの自動停止は壊れたSSRを交換した時の結線ミスが判明、繋ぎ名をして正常になった。



AC１００Vの自動停止は別の車に付けたのでなしの状態だったが、今回ソーラーパネルの自動停止装置を併用できないかと考えAC切断用のSSRを並列接続したらSSRの制御電圧が微妙に下がり駄目だった。



そこで案）ICL8211のオープンコレクタ出力が２０mAなので２並列は無理なのでフォトカプラー＋TRで強化をする。

暖かい日に作業してやっと接続完了



Ｐａｎａパネルコネクターが旧ＭＣ３だったのでＭＣ４に交換

２００Ｖ系接続箱へは歯切れＶＡで接続・・無銭なので難儀してます。



パネル側は圧着端子をスリーブ状態で切断して利用。

蓄電池の状態は３００Wで充電中の余裕の状態になった。



追尾気候は未だ取り付けてません。

午後から架台取り付けパネル設置

構想とうり上手くいきました。

角度が少し無い？



配線は未だ・・接続したら改善を楽しみだ！
