(補足)家庭で手軽に200Vって・・・、そういう事か！

分電盤での100→200V切り替えの件について
ご質問を頂きました。

もともと中性線に接続されているブレーカーの端子を、
どうきりかえれば200V化できるかについての部分を
補足説明です。

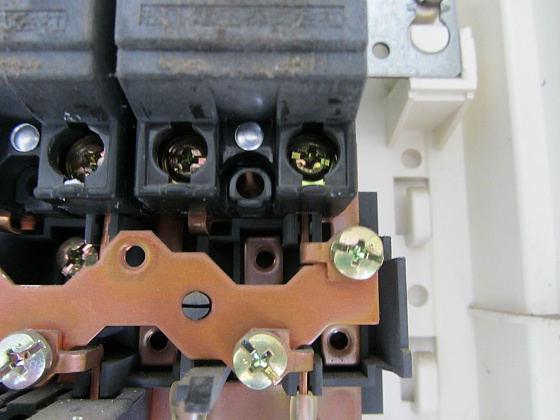

まずは100Vで接続されているブレーカーの写真です。

ブレーカー右側の金属端子は、中性線と接続されています。

この金属端子のブレーカーと接続する部分は、奥に写る電力線と中性線との
半分の深さの位置に存在します。

ブレーカーの固定をフリー状態にし、端子のネジを緩めて手前に外し、右ないし左方向に180度
回転させると、元の位置の左側奥にネジ止め部分、奥から立ち上がって中性線と電力線の
半分の位置にブレーカーと接続する端子部分がきますので、それをブレーカーと接続します。

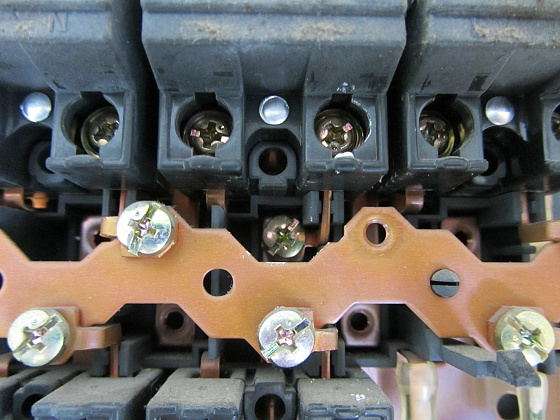

その結果がこんな感じです。



注意点としましては、以下のとおりです。

①感電・ショート注意。分電盤のメインブレーカーをおとしてから作業にあたること。
②切り替えたブレーカーを先には、２００Ｖ対応機器のみが接続されている事が
　確実である事を確認する。
③単純な作業ではあるんですが、この配電盤の作業については、営利目的であれば
　有資格者でないとNG。くれぐれも「自己責任」をお忘れなきよう。
