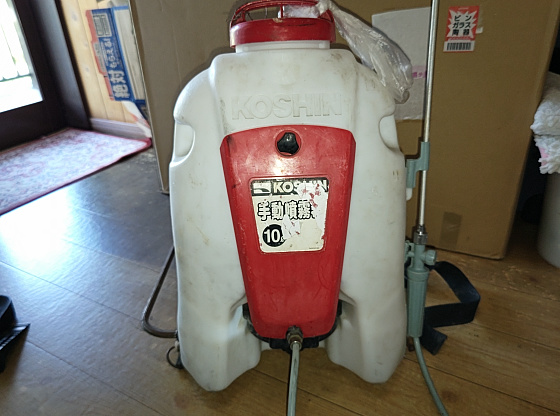

背負い式手動噴霧器を修理する

父上より、除草剤散布に使用している背負い式
手動噴霧器の修理依頼。

内容としては、メインのタンク(10L)を割ってしまった
との事。結構下の部分から上部の蓋の根元まで割れて
しまったようで、構造上ここまで割れるとほぼ液剤
入りません。

とりあえずタンク本体交換すりゃなんとかなるでしょ、と
タンク発注→到着で、作業に入ったのは7/28。

いつもだったらこういう作業はガレージ内でやるんですが、洒落にならん位暑いもんだから、
自室の外の廊下的な部分に、部屋からエアコンの冷風送りこんで作業場確保。

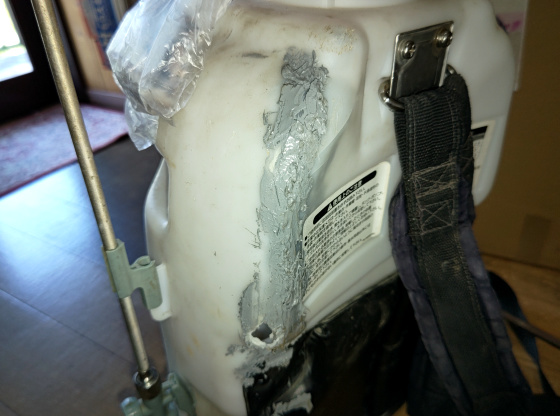

一応父上も修復を試みたみたいなのですが・・・

基本的にザ・「雑」です。マスキングもせずコーキングベタベタ。
このタンクに直接蓄圧しないので、水物がもれなきゃいいんですが、見苦しさマックスだし、
一番下の亀裂ではなく穴になった部分には太刀打ちできなかった模様。

ということで、タンクを外すべく、周辺物を外していきます。

背面の背負い紐とクッションパッドはすぐとれましたが、蓄圧タンクを隠しているカバーが
ビックリする位外れない。どうもタンク側に埋め込まれた雌ネジが、強固なさび付きで共回り
してしまっている模様。

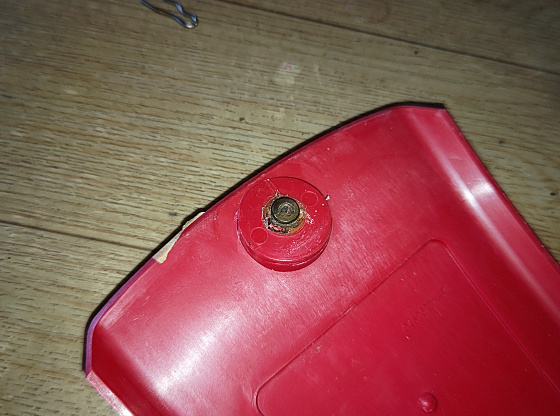

どうせ廃棄するタンクなので、タンク内からハンダゴテでアタックして、雌ネジを掘り出します。

・・・摘出成功。ガッツリとサビサビ。

雄ネジ・雌ネジにナイロンワッシャ。さぁ修理にあたって部品の不足がでましたよ。
とりあえず蓄圧タンクを一旦外して・・・

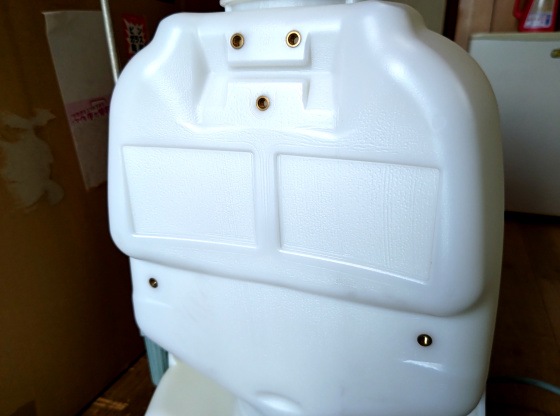

お掃除したのち新しいタンクに移植します。

部品が到着するまで放置です。

この工進(KOSHIN)のRV-10という噴霧器は既に廃番となってまして、純正品番でパーツ引けない
ケースが多々発生。ただし、後継機種での品番がすぐ解ったんで助かりました。
ありがたいぜ、MonotaROさん！

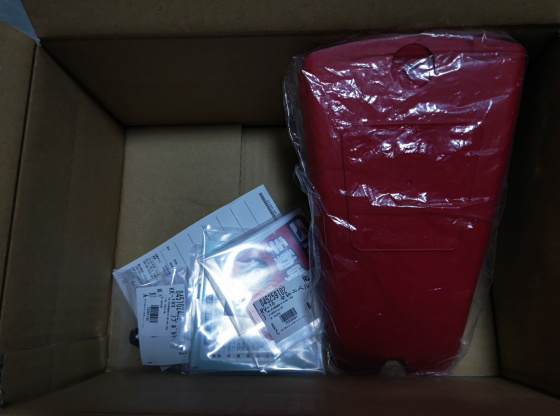

そして8/1。追加の部品が到着しましたんで、8/4に作業再開。

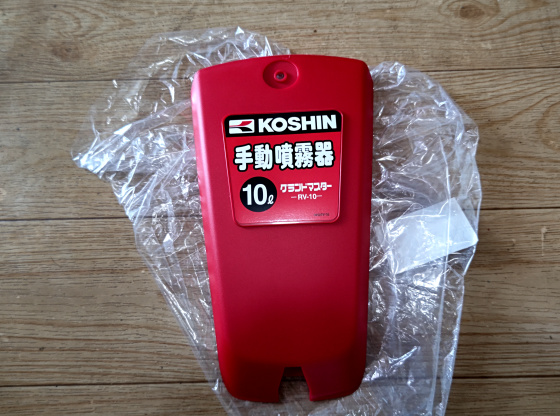

新しいポンプカバーには、これまた新しいラベルを貼り貼り。

ポンプカバーを止めるネジについては、念のため錆防止でスレッドコンパウンドを塗布して
組み付けました。

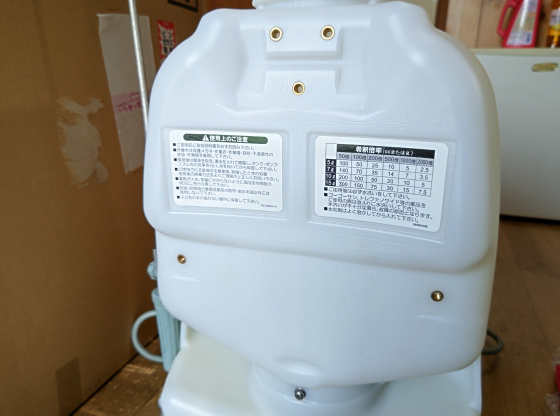

新しいタンクには注意書き・希釈早見表のステッカーはついてこなかったので、


これも同時にお取り寄せして貼り付ければ、のっぺり感なくてヨシ。


背負い紐については前回お洗濯しておいたものを再利用。
ただ、結構日焼けによる色あせやヤレがあったんで、交換しちゃったらよかったかな？

ただし、やたらパーツ取り寄せてしまうと今後のポンプ寿命などで「新品に買い換えといた
ほうがよかったんちゃうん？」てなりそうなので、我慢。

蓄圧ハンドルはメッキ？が禿げた上でサビサビになってましたんで、表面ある程度作ってから
シルバーの錆転換塗料で塗っときました。


動作確認結果は良好で、作業は無事完了。
これからも長く除草に貢献していただきたいと思います。
