とりあえずは「その３」までで、現行機から
移行する為の大半の事は潰してはいたんですが、
やっぱちょっと気になるのが

・CPU用12Vケーブルの途中にあるコネクタが、
　天面ファンに引っかかり止めかねない事
・ブザー用スピーカーが無いという事

という事で、休日出勤終了後はパーツ屋へ。
久々ですね、こうやって何度もパーツ屋行脚するのって。


まずはCPU用12Vケーブル。元々はこんな感じ。
ケーブルを癖付けして干渉しないようにしている状態。


地味に懐を痛める延長ケーブル。


ケース内の色合いを考慮して、スポンジ巻いてみた。見えないお洒落。

ケース裏面から伸びるケーブルを、この延長分のみにする事で、
干渉の危険性を減らす事ができました。


お次はブザー用スピーカー。
ちゃんとスピーカースピーカーした奴までは必要なかったので、これをチョイス。

マザーボードのコネクタから、小型圧電スピーカーがニュッと生える感じに。


あと、非常に悲しい事に・・・。
先日買ったCPUファン用バックプレート。基盤裏部品との干渉によりお蔵入りと
なっていますが、購入した店を再訪問すると同型のバージョンアップ品が陳列
されてて・・・。
くっそ～、在庫はけるまで隠してたな！！
メーカーHPによると6月下旬出荷分からこの形状らしいぜ～。

・・・悔しいけど購入。ビクンビクン。
干渉が発生していた、プレートの外周形状がほぼ変わらずで、ちょっとだけやな予感が
しましたが・・・。


ごらんの通り、マザーボードとの接点がかさ上げしてあり、マザーボードに元から
付いている、ILMバックプレートにこのバックプレートが乗るような感じ。


そのかさ上げのお陰で、基盤裏の部品と干渉しなくなりましたよ。

「頭悪いなぁ・・・」と思うのが、元々干渉してた部品が写るような角度で
写真を取ってなかった自分。

面倒ではあるんだけど、そのままだと輪を掛けて面倒なので、ここで一旦
マザーボードをPCケースから分離。
改めて感じるCPUファンの存在感・・・。馬鹿じゃなかろか。


CPUファンを外して、勿体無いけど一度熱伝導グリスを除去。
あ、私はグリス除去にこれ使いました。3Mの「クリーナー20」。
前の愛車を自作フルレプリカした時から、ずっと仲良し。


CPUファンからプッシュピンを外し、付属のスプリング＋ボルトに付け替え。
再度熱伝導グリスの塗布をして、難儀しながらCPUファンを再取付。

できれば２度とやりたくない・・・かも。
少なくとも初のPC組み立てをする人には、私ゃオススメできない。


ようやくケースのカバー、基盤裏側を閉じる事ができました(^^)。
日曜日はアプリ・データ移行祭りかなぁ。

先週の朝は、まだちょっとだけOSのエディション
選定に悩んでたんだよなぁ・・・。

←がちょっとだけきになりつつも、
・自宅PCでドメイン参加するアレもなかろう
・XPmodeも、１つWindowsXPのライセンス余らせてっから、
　VirtualPCだけ追加でインストールして、OS入れたら
　良いさ
・リモートデスクトップのサーバ機能、有れば有るで便利
　だろけど、そうそう必要か？　VNCで十分じゃ？

という感じで、Ultimate→Professional→HomePremiumへと
たどり着いた次第です。てへ。

か、勘違いしないでよ！！
・・・べ、別にこの為にWindows7機作ろうと思ったわけじゃないんだからねッ。


■■■ 7/19(木) 22:00～寝るまで ■■■

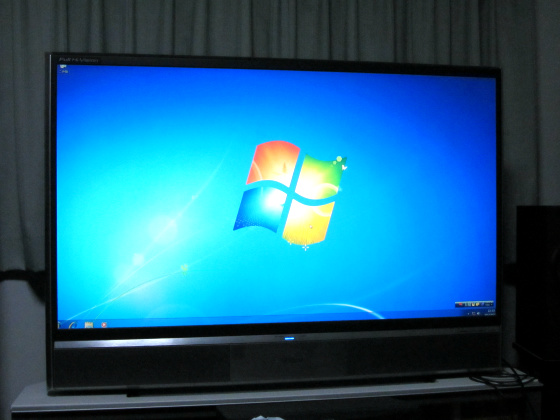

相変わらず、作業はPCモニタではなく、テレビで実施。
２画面表示できるから便利っちゃ便利なのです。

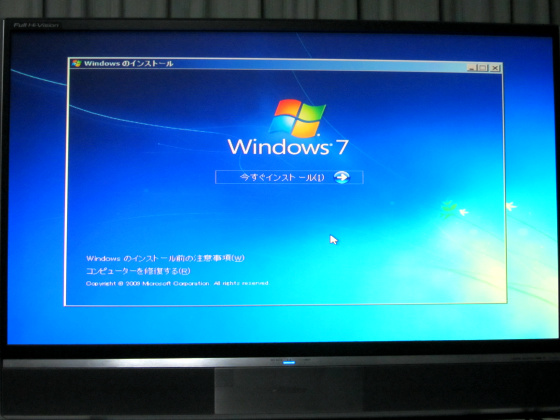

あらかじめUEFIでSerial ATAの動作モードを[RAID]に設定したところで、
いよいよWindows7のインストール開始です。


なんとなく2TBのHDDを、250GBとその残分でパーティション分割し、
250GB側にOSをインストール。なんだかほぼオートマチックだった気がしますね。

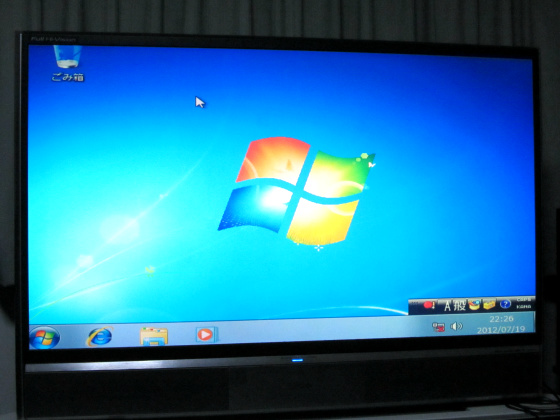

30分かかったかどうかでOSのインストールは終了。
速いっちゃぁ速いか。SATA 6.0Gb/sのHDDなんで。


そっから20分位、マザーボードに関してのドライバやら何やらをバンバンインストール。
画面サイズも1920x1080へ。よし、ひろびろ。

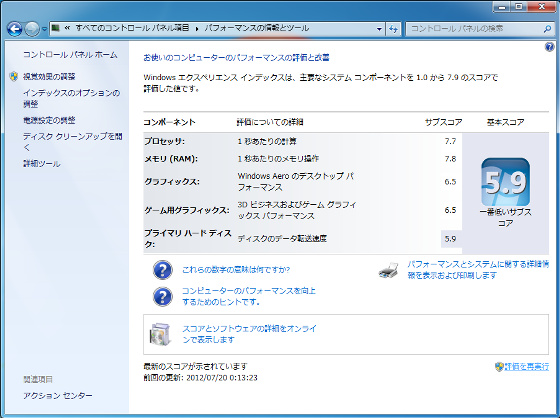

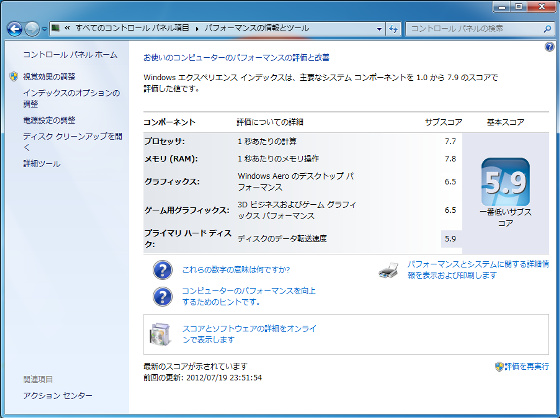

ひとまずWindowsエクスペリエンスインデックスを確認してみる。
内蔵GPU(Intel HD Graphics 4000)、思いのほか頑張ってるねぇ。


一旦OSをシャットダウン。んで電源カット。

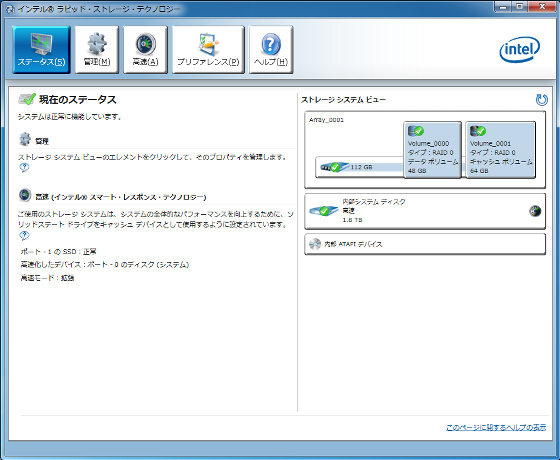

SSDを接続してOS起動。SRTの設定をします。

120GBのうち最大サイズとなる64GBをSRTキャッシュボリュームに指定し、
残りは通常のドライブとして使用できるようにパーティション作成。
キャッシュ対象は2TBHDD、モードは安全を最優先して[高速]ではなく[拡張]へ。

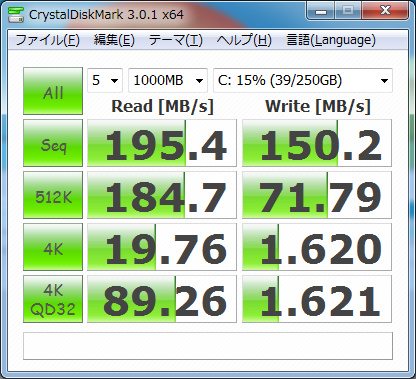

ベンチマーク[CrystalDiskMark]を実行してみる。

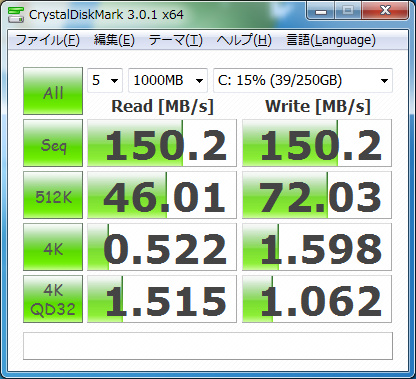

<その１>
素のHDD。十分速いと思います、はい。

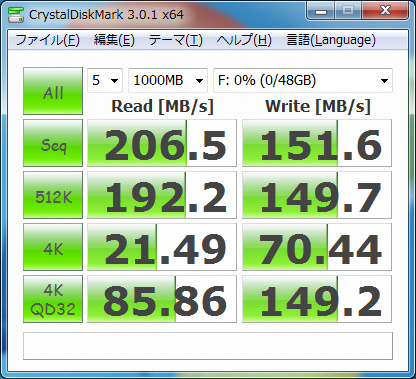

<その2>
素のSSD。
リーズナブルモデルなSSDだから、そう際だって速くもないんだよなぁ・・・。
ファームウェアのチェック・更新がまだなんで、化けてくれる事を期待


<その3>
SRT適用したHDD。動作モード[拡張]での状態。
主にReadに関して、SSDに準ずる速度がでている事がわかりますね。
Writeに関しては、SRTの動作モードが[拡張]である以上、ほぼHDDの素の状態です。


システムドライブにSRTを適用しても、Windowsエクスペリエンスインデックスに
差はでません。事前に知ってたからアレですが、知らんかったらちょっとイラっと
したかもしれません。



SSDの速度に対して、そうそこまで心が躍らないのは一つ原因がありまして。
シーケンシャルリードが軽く2GB/s超えるサーバ用超高速SSDを、いま職場で
触ってる、てのがあるんですよねぇ(汗

おかげさまで、民間向けSSDの単発動作時パフォーマンスは、どれ見ても可愛いもんです。
○根！！、というよりはお○ん○んといった感じです。

SRTの動作モードを[拡張]にしたところで検証するかなぁ・・・、とか、試しに素のSSDに
Windows7入れてベンチ結果録ってみようかなぁ・・・、と思ったりしたのですが、
血中のアルコールが「もう寝ろ若年寄」と恫喝まがいの行為を繰り返すので、
今日はこの辺で。

あと、このベンチをとりながら、
「SRTがキャッシュ効かすのは、パーティションではなく１つの物理ドライブ。
ただ手持ちのデータの中には、貯蔵が主目的・時々参照みたいなものも多々
あるんだよなぁ・・・。それにキャッシュが効くのは勿体ないな。
ん～・・・・、新品HDDもう１ついっとく？」と、悪魔がささやきかけたのですが、
聞こえてないふりしようと思います(笑。
ひとまず現行PCから、HDDごと移植しちゃえばいいわけだし。


ひとまずいろいろやり始めるにあたって、基礎の準備ができた感じかなぁといったところ。
メインPCを現行機からこっちに完全移行するまでは、もう暫く作業が必要です。

金曜夜(20)はお外で呑み会なので１回お休み。
土曜日は休日出勤日なので、夕方までお休み。

帰宅後からいろいろと続きをやってこうと思います。

こういう楽しいことが自宅で待っていると思うと、
なかなか仕事が手につかず大変でございます。

「呑まずにがんがろ～」
と帰宅するまで思ってたんですが・・・。

結局「ブログ巡回→ニコ動24時間Rank1～300の
気になるやつ確認をしながら呑む」という、通常
ルーチン発動。
ビール500ml飲み終えたところで作業開始。


■■■ 7/18(水) 21:00～寝るまで ■■■

Blu-rayドライブ、Buffalo「BR3D-PI12FBS-BK」をケースへ。
ドライブ本体はパイオニア製。


特に何のドラマもなくドッキング。ベゼルの色合わせが主目的でしたし(汗


HDDは、HGST「Deskstar 7K3000 HDS723020BLA642」。
マウンタに固定して、ガシャコーンと設置。


マウンタとHDDとの固定部分にはゴム製防振ブッシュが。


SSD、OCZ「Agility3 120GB」に、別途購入した2.5→3.5インチ変換マウンタを
装着しようとしてい際にふと気づく。


ケース側マウンタに、2.5in.SSD/HDD用の底止めネジ穴があいている事に・・・。
はい、さらに799円無駄だった～(汗


HDDとSSDひとまず設置完了。
SSDについては、OSのインストールが完了するまでは、電源とSATAケーブルを
ささずにいく予定。


メモリ、TEAM「Elite Long-DIMM DDR3 1600 TED38192M1600c11」。
8GBが2枚。デュアルチャネル構成でマザーボードに装着。
ヒートスプレッド(ヒートシンク)ついてないとですね。どうすっかな。後付するかなぁ。

装着後「・・・・せっかくなら最大実装を」みたいな邪念が発生するものの、
ひとまず酒で身を清める。

CPUは、INTEL「Corei7 3770」。
Kとちがって"倍率固定モデル"なんですが、これって完全にOCが出来ないって訳じゃなく、
"倍率はTurboBoost発動時の倍率+4まで"という縛りらしい。


CPUファンは純正を使用せず、サイズ「グランド鎌クロス リビジョンB SCKC-2100」。
一応店舗で現物をみていたものの、自宅で開梱してその大きさに改めて驚く。


馬鹿じゃなかろか(褒め言葉・・・？)


念のためクーラー側吸熱プレート・CPU表面を脱脂洗浄。
クーラー側吸熱プレートにセラミックグリスを極薄で全面塗りつけ。


CPU上には、炊いた米粒大くらいを中心に。不足するよかちっと多いくらいが
精神衛生上・・・。


さぁマザーボードに固定するぞ、ってところで早朝にやってしまったセオリーの無視
「マザーボード先付け」が牙をむく。ピン押し込んで固定すんの超大変。
そして流血沙汰。ヒートシンクのフィンでサクっとやられる。
「生後2ヶ月くらいのネコに・・・」という事にしておこう(笑


SSDと後付するビデオカード以外の配線を済ませて・・・。

あ・・あれれ。このケース、HDDアクセスランプと、内蔵スピーカーが無いぞ。
HDDアクセスランプは・・・、慣れでカバー(笑 するか、OSのタスクトレイでなんとかしよう。
内蔵スピーカーは・・・、普段ほぼ必要ないんだけど、万が一の悲鳴確認用に、
ainexが出してる、超小型の圧電スピーカーでもつけるかな。ピンの先にちょろっと
スピーカーがついてる奴。

あと、CPU用の電源がケーブル長ギリギリだったため、一旦電源ユニットを外して、
天地逆に再装着してケーブル長を確保。


いざ通電。
？天面のファンが回らん・・・・。・・・あ。CPU用の電源コネクタが引っかかっとる。
配線の取りまわしのまとめ処理をしなくちゃだわ。


懸念事項でもあった「BIOSレベルでHDMIから画面出力ができるか」ですが、
すくなくともうちのM/Bと、内蔵GPUではなんのヒネリも必要なくあっさりできました。
フラッシュ焚いちゃって画面のまんなか飛んでますし、なんか黄ばんだ感じの写りになってますが、
アジトのフルハイビジョン56インチ液晶リアプロに、当たり前のようにUEFI画面を
表示する事ができました。


CPU・メモリの認識も一応問題なし。

このUEFI画面、ハードコピー画像をUSBメモリに保存する機能もあるそうで・・・。
※写真とったあとに、マニュアル読んで気づいた(汗 よくある話しです。

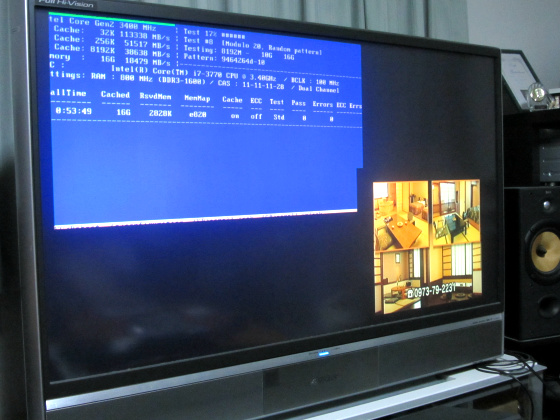

最後のチェックとしてmemtest86+を実行し、メモリモジュールのテスト。
メモリ搭載量16GBとなると、テスト１週回すのに1時間超えます(汗


待ち時間で血中アルコール濃度が上がりすぎたので、ここで作業終了。

Windows8の発売日が10/26と正式発表された
今日この頃、皆様いかがお過ごしでしょうか。

世間の流れに逆行して、今頃になってWindows7
マシンをほぼ新規で構築しようとしている、
私スペＣ汁でございます。

結局んところ・・・どうなんでしょね。Windows8。
WinMe→Vista→8のストリームから考えると、
やはりここはMicrosoftが世間の落胆を一手に
うけてくれるものと、ちょっと期待してたり(笑

さて、PCケースもとどきました。
販売店の返品期限っつ～のもあったりしますので、平日に合間をみつけつつ
ぼちぼち作業を行っていく事に。

まとめて１記事で済ませようと朝から頑張っていたんですが、大量な写真と一言文章が、
ハイビジョン液晶２０スクロールを余裕で超える量になった為(爆、
小分けで行きます。

■■■ 7/18(水) 05:00～07:00 ■■■

PCケースは、Fractal Design「Define XL USB 3.0 Black Pearl」。
静音が基本ながらも、その気になれば冷却系にも振れるナイスガイ。

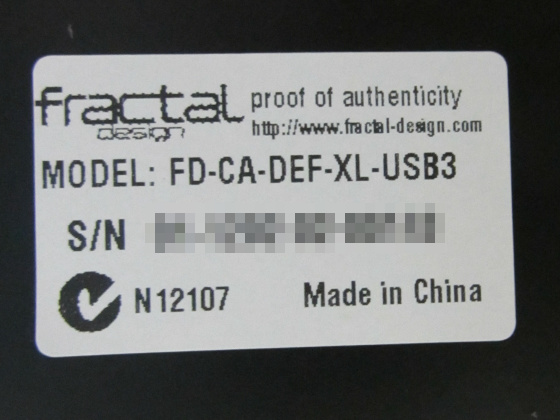

PCケースとしては珍しい(?)、デザイン・設計はスウェーデン。


ただし製造は中国製。爆発はしないでほしいとこころから願う(笑

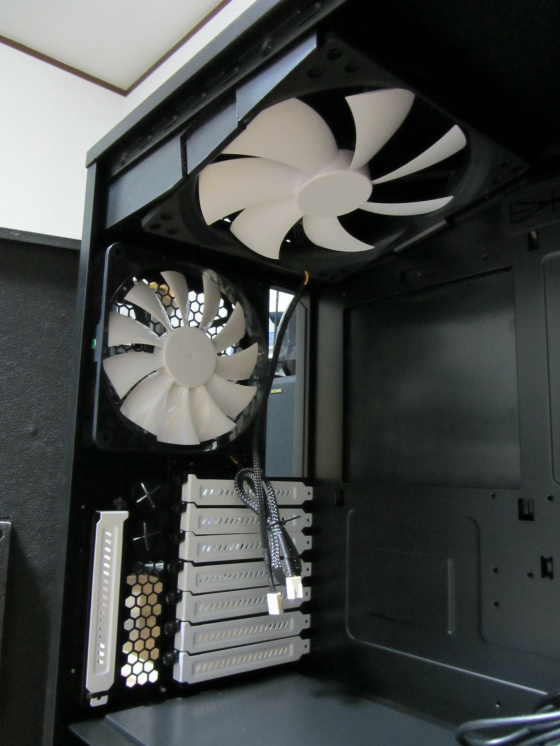

ケースの幅をフルに活かした天面ファンがあり、かつ排気は後方ってのが
かなりお気に入り。ビールとかこぼしても安心ですね(爆

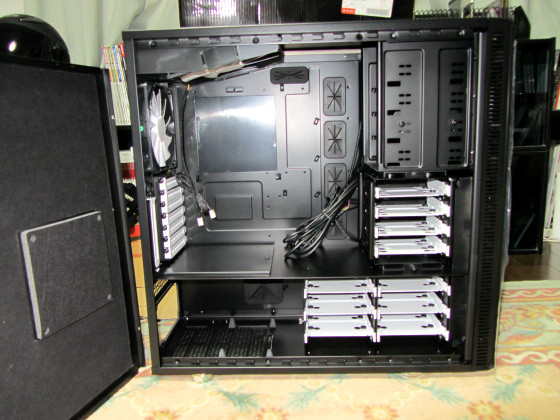

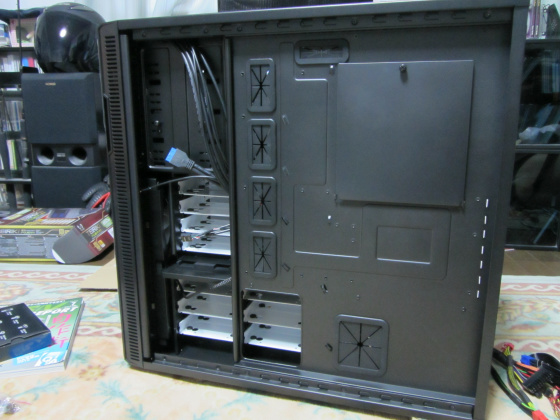

裏面配線に使えるスペースとサービスホール完備。
初の裏面配線・・・。時間はかかるかもしれませんが、じっくりと、納得いく配線を
頑張ってみようかと。

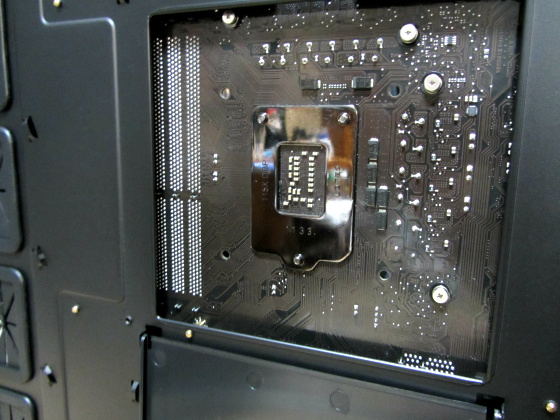

マザーボード裏にはメンテナンスホール有り。マザボ脱着無しで、CPUファンの
バックプレートに絡む作業もOKそうですね。

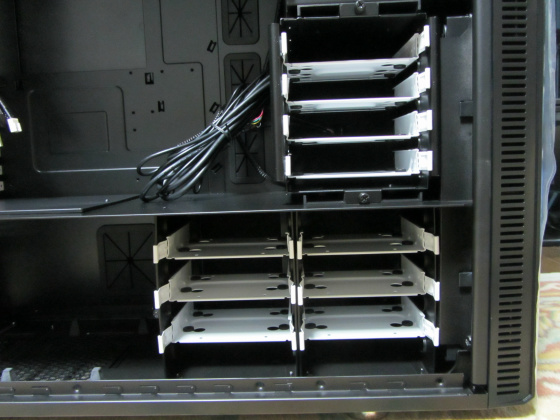

ストレージのマウント場所が10箇所と豊富で、かつマウンタごと脱着可能なのは
整備性よさそう。

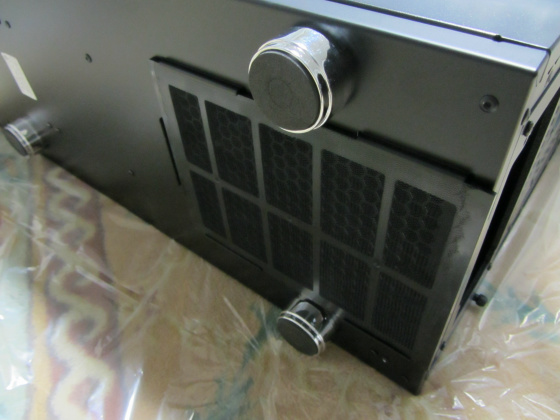

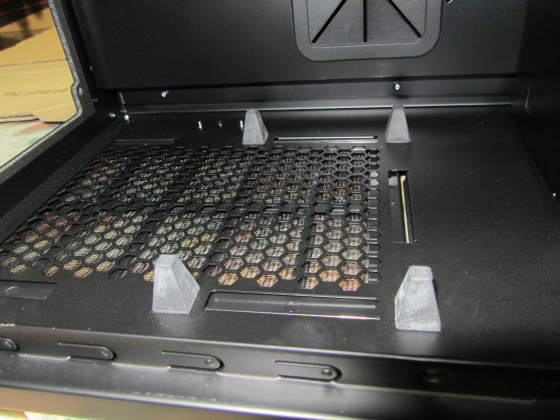

電源ユニットは底面配置。専用の吸気窓があってフィルタ装備。
また、電源ユニットはゴム足に載せる形になるので、振動も減らせそう。
・・・ただ今回の高効率電源では不要かも。


ケース自体の足も、設置面はゴム。
インシュレータとして効果を発揮してくれる事を期待しています。

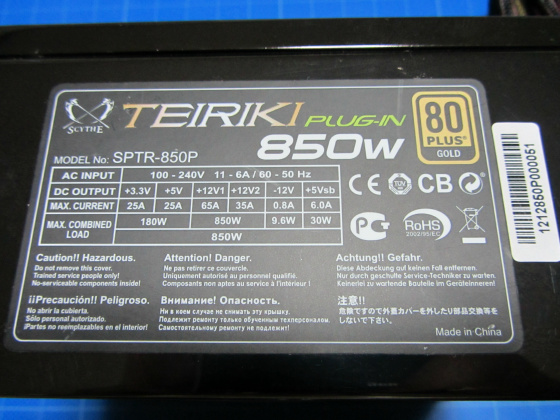

電源は、サイズ「帝力 Plug-in 850」。用途にしては超余裕の最大出力。
80+GOLD認定うけてますんで、なんやかんやで省エネ・低発熱に貢献してくれそう。

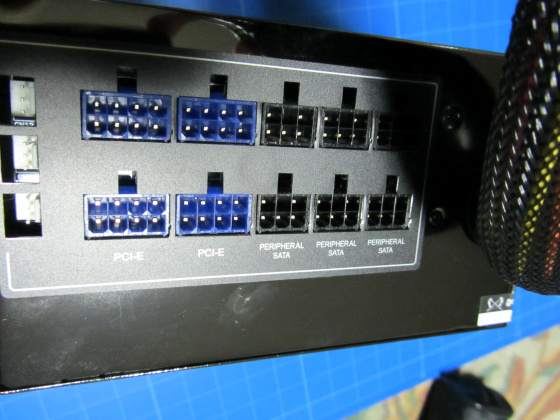

マザボ電源系以外はプラグイン方式。必要なやつだけ利用するという感じなので、
ケース内はスッキリですね。

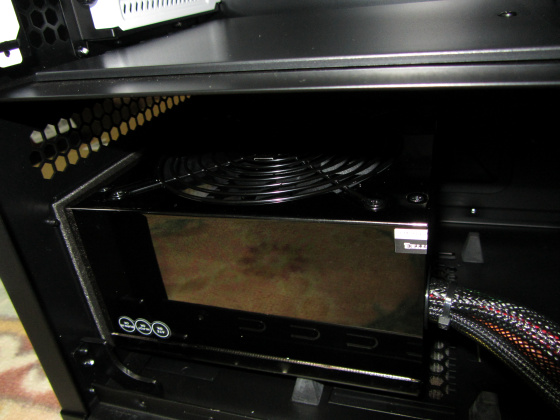

「いずれつむだろうHDDの冷却を考慮して・・・」みたいな感じで、ひとまずファンが
上向きの状態で設置。

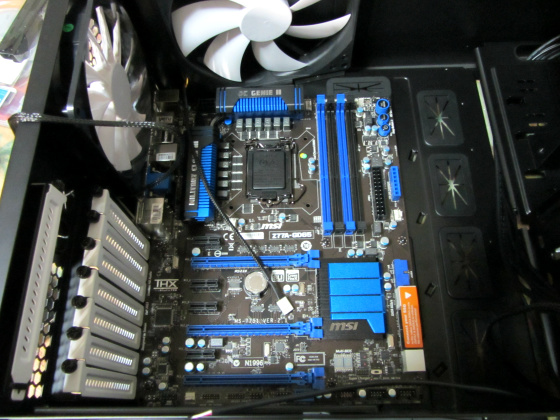

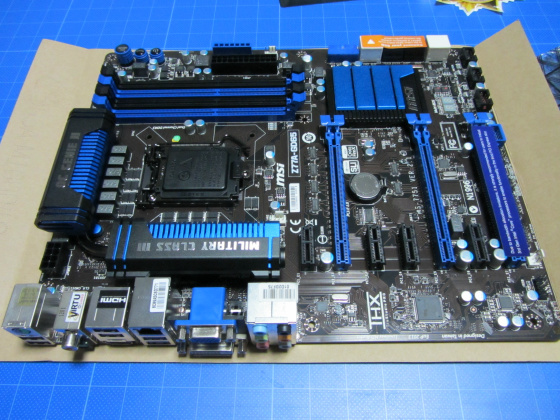

マザーボードはMSI「Z77A-GD65」。MSI独自の品質認証「MILITARY CLASS III」適合。
アメリカ国防総省の定める軍用規格（MILスペック）をパスする優れた品質の電子部品を
採用した製品に贈られる最高位品質規格で、これで釘バットとヒャッハーの世界が来ても
シアワセだと思います(笑

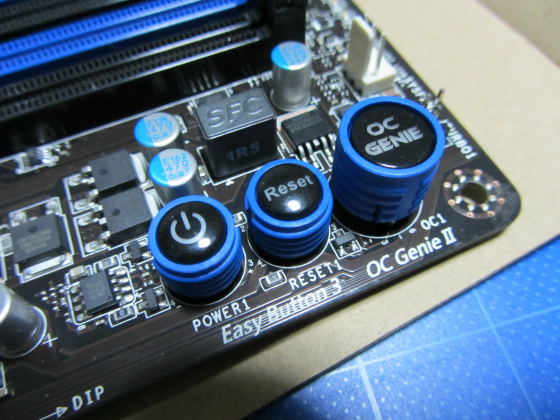

ボード上に、電源・リセットボタン。んでもって自動オーバークロックでオーバークロックを
試行錯誤する機構[OC Genie]のボタンが。仮組み時に便利。

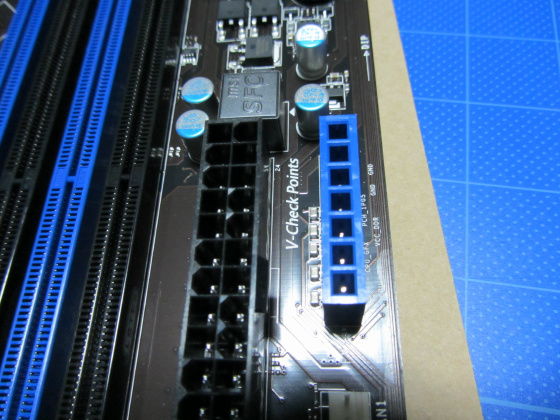

併せて設置された7口コネクタ[V-Check Point]で各電圧の計測が可能だったり。

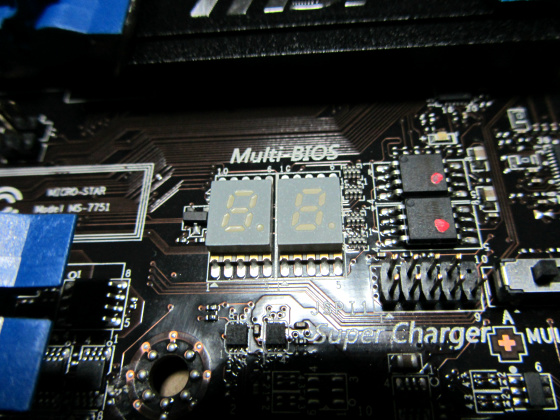

POST確認できる7セグx2表示もあるのが、くすぐられます。

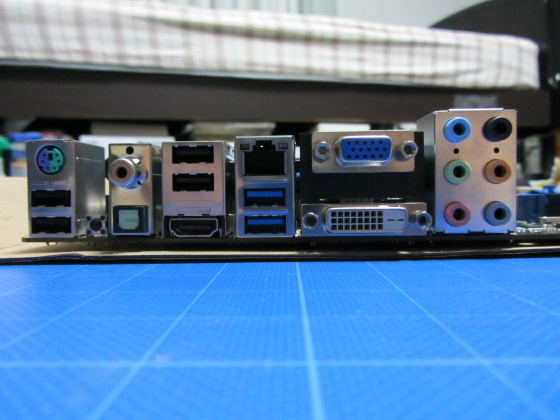

バックパネルにBIOS初期化用のボタンがあったりするのも、いろいろやってしくじった
時に便利かも。ケース開けずに済むし。

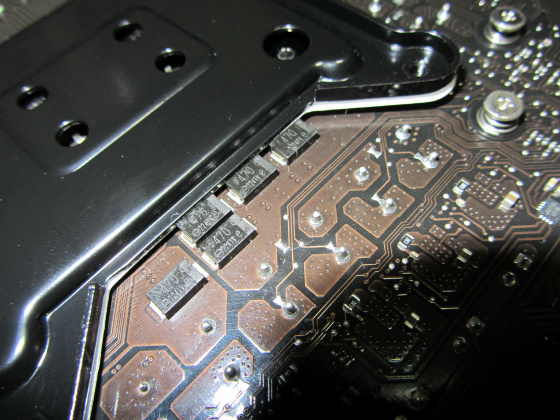

CPUファンの固定を確実なものとする為に、バックプレートを装着しようとしましたが、
基盤裏の電子部品に干渉。はい、799円無駄～(汗


ひとまずケース内に設置。ホントはPCI/PCIeカード以外の実装が済んでから、
というのがセオリーですが・・・。これで支障がやけりゃ、このまま行こう。


出勤準備せねばならぬ時間となったので、ひとまずここで終了。

「今まで見た事ないような密林箱と対面できる！！」
と、そうとうwktkしていた、PCケースの到着ですが、
残念な事にメーカーの箱に伝票を貼っただけという・・・orz

という事でPCケース、
「Fractal Design Define XL」
が、とうとう到着しました。

梱包サイズ、自分の股下5cmです。超ミニスカです。
頑張れば袋が届くかもしれません(謎

ようやくこれから、期待に胸と股○をふくらませてのPC組み立てが始まります。
