チューナー　YAMAHA CT-R1の続きです、


若松さんで、FET,TRが揃いました。感謝してます。






前記のように、「フロントエンドがマイナス30db」になってしまうので、
半導体が1～2個　動作していないことがわかっています。

①フロントエンドのFET達をまとめて交換しました。
3SKが1個。2SCが2個です。

このフロントエンド、FM時には、＋Bは15V掛かってます。
AM時には、1.5V印加でStand-by状態になってます。

FM雑音は大きくなっていたのですが、放送局を捕まえられません。
しかたないので、フロントエンドを外して単体での確認です。

フロントエンドだけ9Ｖ電池(006P)で通電させて、信号の増幅具合を見ると
まだマイナス10dbなので、　交換した半導体のどれかが不良のようです。

②「何が良くないのか？」　を推測して、FET or TRを交換することになります。
改めて、もう一度3SK45を別な新品に交換しました。

フロントエンド単体で測ると　マイナス2dbほどになりました。　
15v印加のところを　9vで確認しているので、　「正規15vを掛けると正常動作する」のでシールドシェルを実装しました。

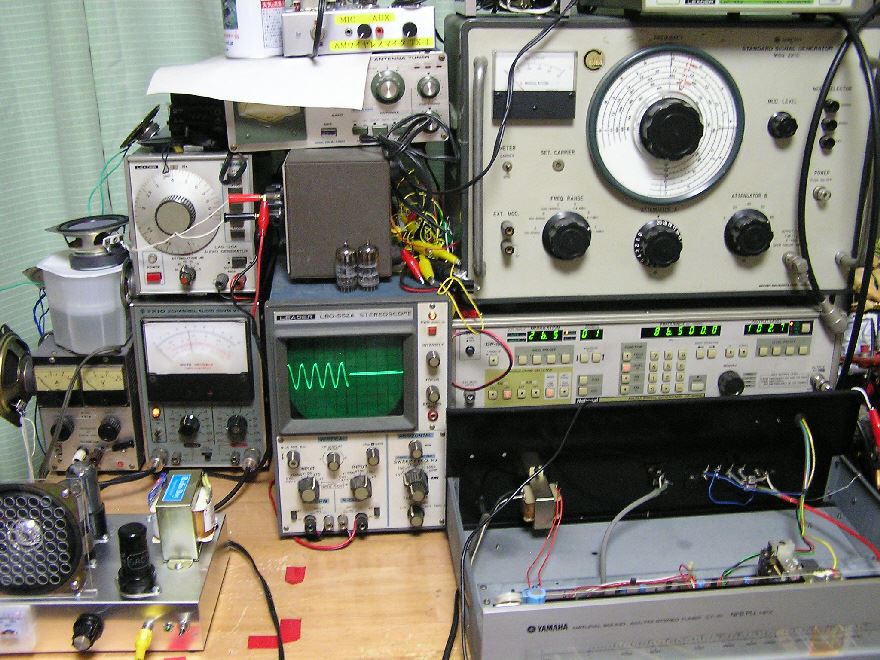

③実装して、SGから信号を入れてみました。






普通に波形でました。
直ったようです。

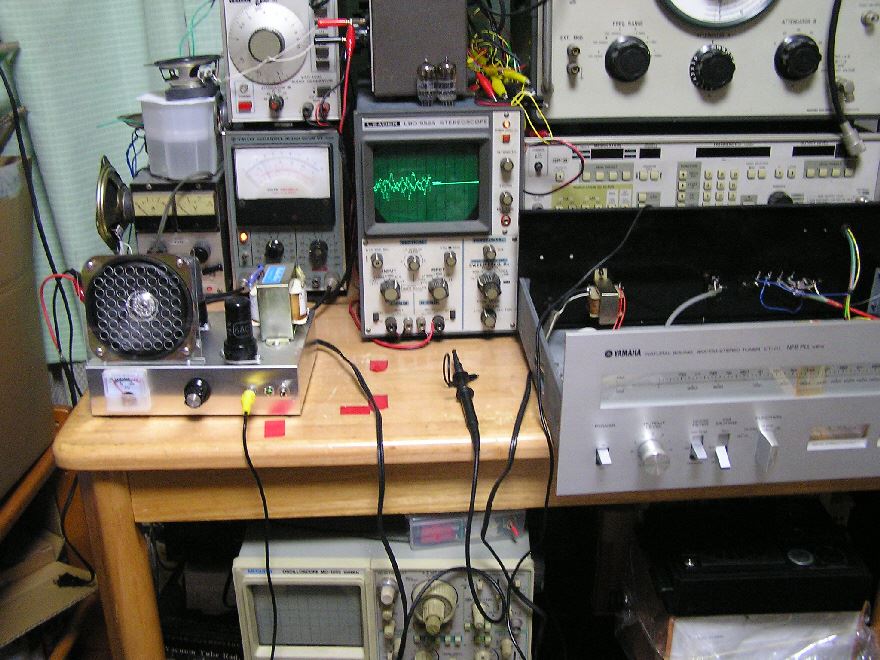

民放を受信中↑



修理完了です。　

いままで動作していたので、このような修理はさほど難しくないですね。
これが自作品なら、原因探しに時間が掛かりますね。

東電様のように、放射能を撒いても　
誰も　捕まらないですね。


ここは、不思議な国だね。



時々、ここはチェックしよう。

久しぶりに半導体の基板を触ってます。


YAMAHAのFM/AMチューナーです。
「FMが鳴らない」ジャンクで入手しました。




通電すると確かにFMは、放送局が聞えない。





FM検波のノイズは聞えてくる。





IFの信号を入れたら、出力された。















このフロントエンドへ信号入れると、30dbほど減衰して出てきた。







シールドは外して、半導体の確認。
FET 1個。TRが2個　居た。


若松さんで、取り扱っていると助かるけど、、。
