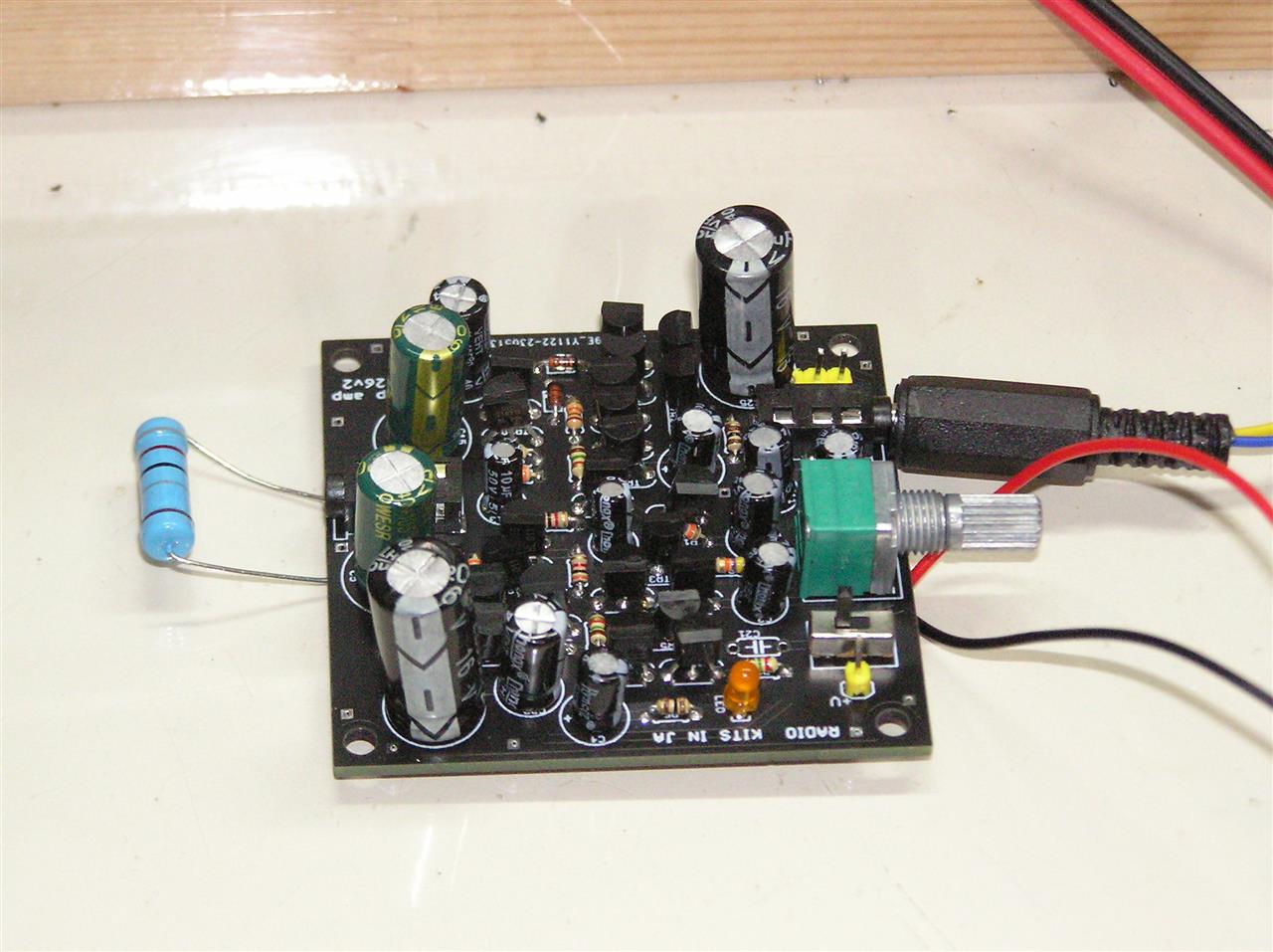

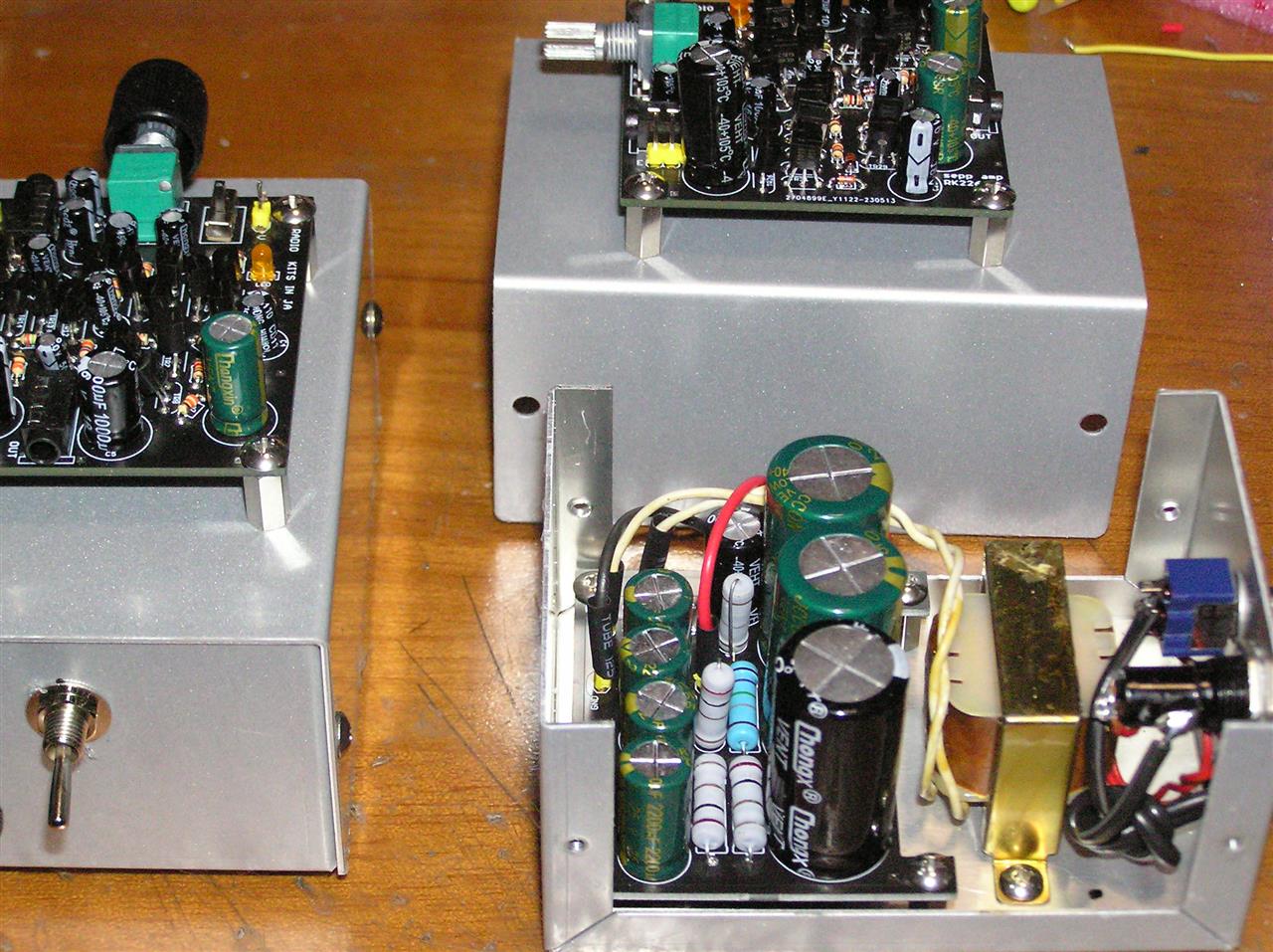

本業でもオンライン会議が増えてきて、2016年に購入した「スピーカー内蔵モニター」からの音が小さいので zoom会議用に作ってみた。



コンセプトは
1, pcモニター台の高さに収まること。
2,　0.3w程度まででること。(TA7613　あるいは　TA7641並みの音量)　：実測0.22w　　(矩形で歪ませて計測すると0.5wに届きそうだ）

3, 部品箱にある2sa1015と2sc1815でつくること。(今回は　新規購入品ゼロ)
4,　

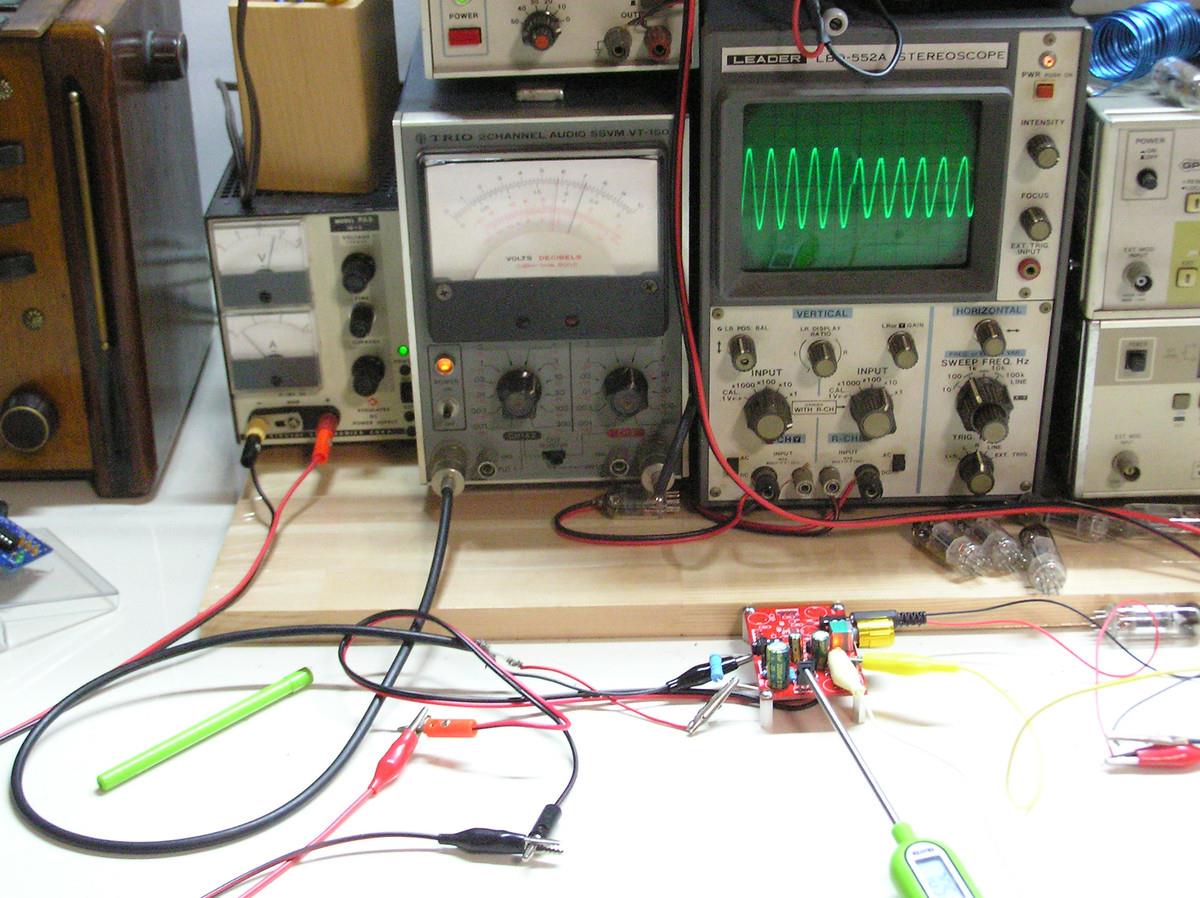

基板を興して通電してみた。

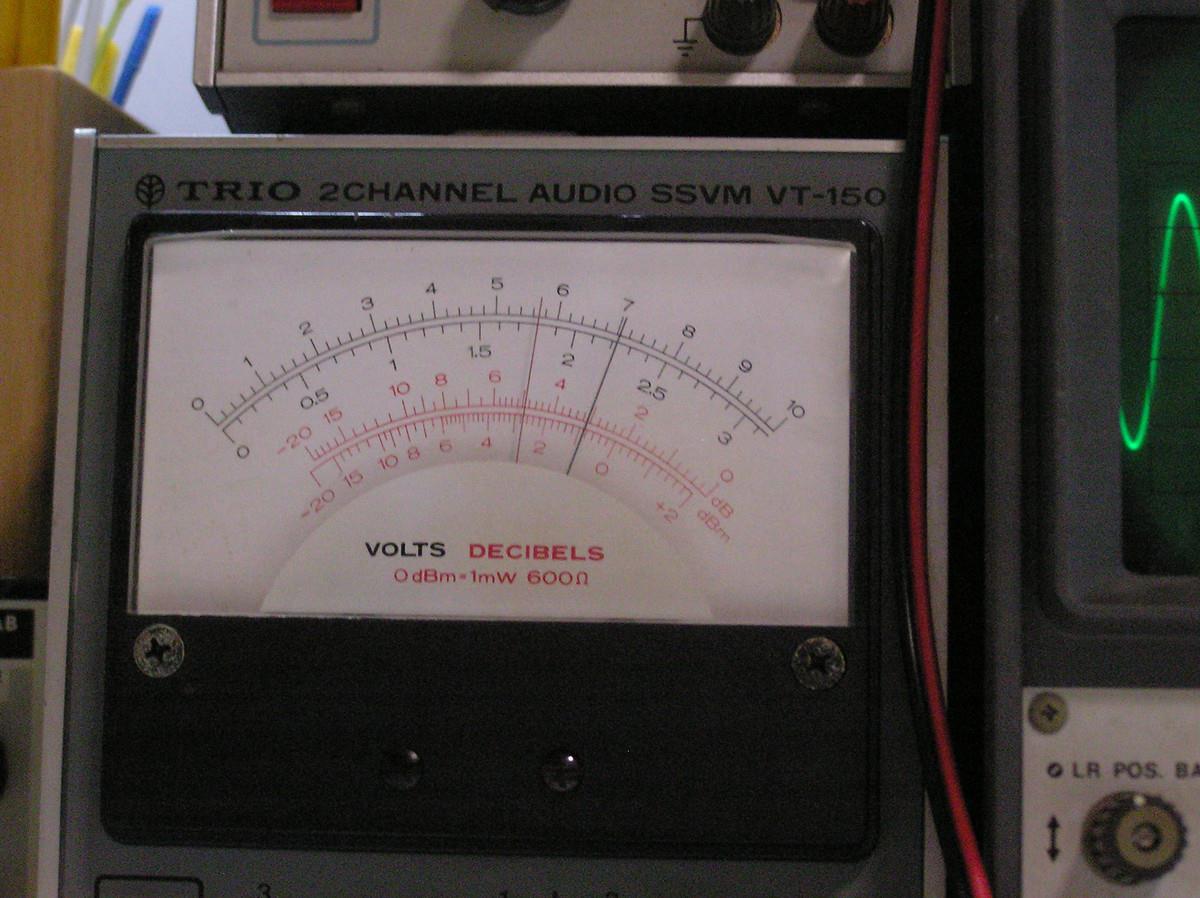

・出力はmax750mW (入力は660mV必要　z=600）。
・エネルギー変換効率は16%. 無信号時でもフルパワー並みの電流は消費している。

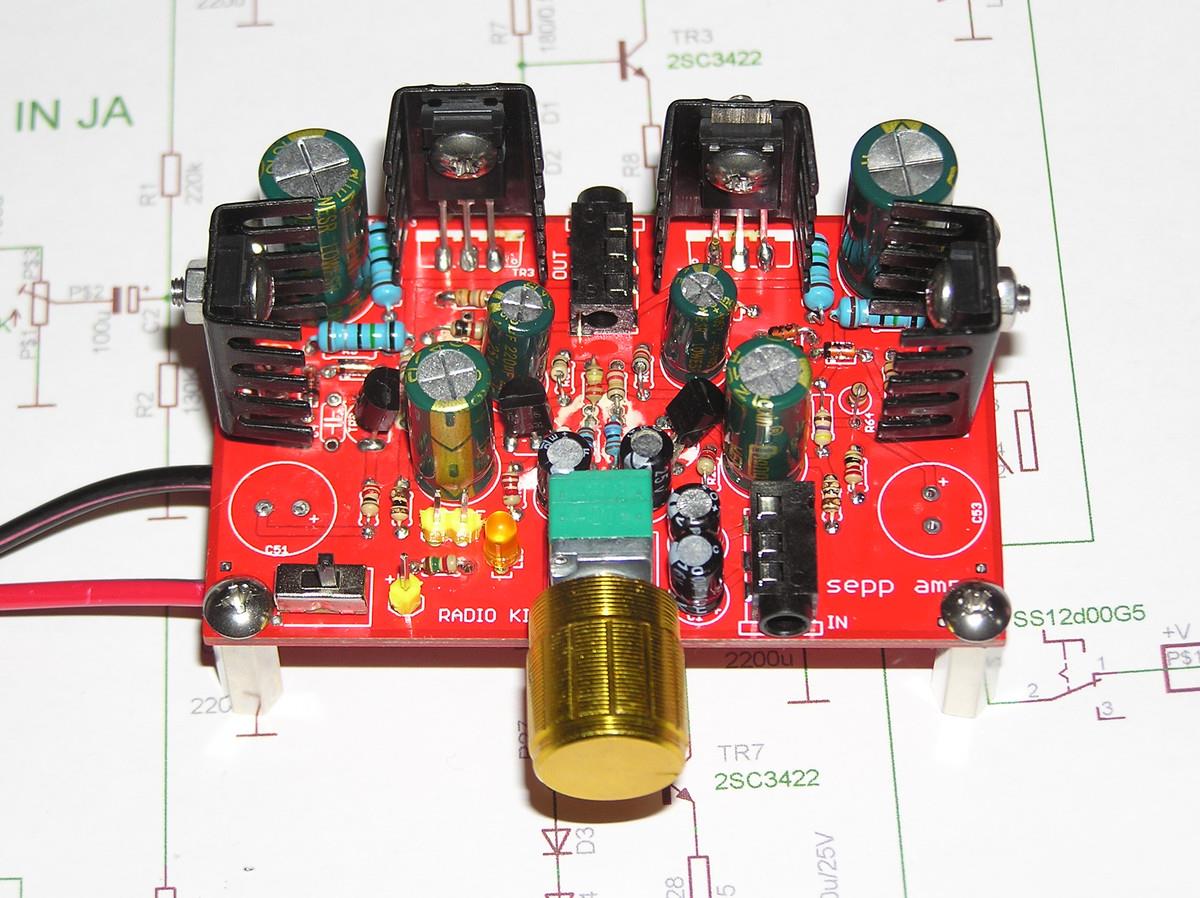

・放熱板レスだと　終段は85℃くらいで熱平衡。　（基板がゆるやかに反っていく温度なので放熱板はmust。)


所感
・ぺるけ氏は　2ルートNFBを好むが、推奨回路では「コンデンサー経由NFB」と　「通常回路のNFB」が喧嘩しているのが判る。到達時間差があり　耳ざわりぽい。

・トランジスタアンプなので、いわゆるうエッジが立つ。　簡単に云うとヒトの音声がスパイク形状化されている。
・4時間も聞くと疲れたので、喧嘩中のNFB量を変えた。　コンデンサー経由NFBを少なくしたら　聞き易い音に改善された。

まとめ。
推奨回路の音は拙いので、オイラは改善した。　　12AV6 AMPの方が良い音してる。









NFB量が多いのでドライビングパワーを必要とする設計思想。　NFBは信号質を劣化させる手法なので、音がぼやける方向に働く。　充分に注意。

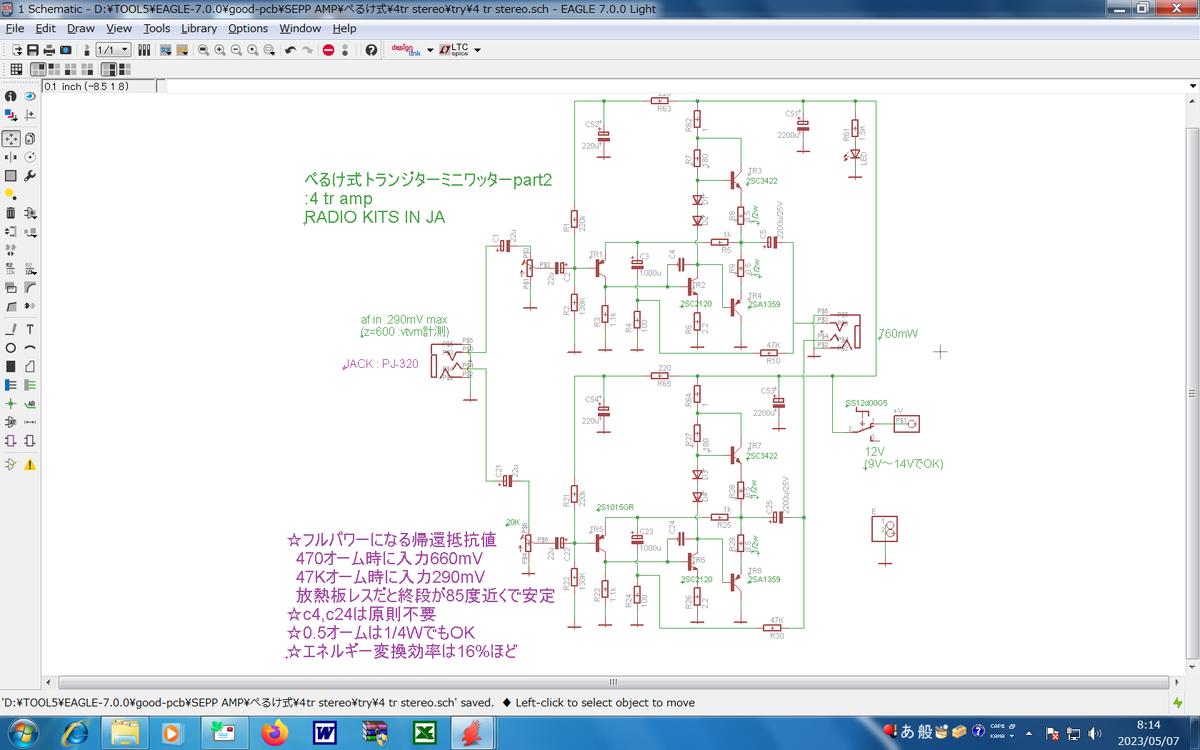

NFBを減らした図を上記にて公開。上図で290mW入力でフルドライブになった。

超古典の差動回路でSEPP になっている。単4の4本でそこそこの音になる。　


















プリント基板は、ここにて領布中。
