作業日：2007年8月13日

八木澤氏車速感応ドアロック取り付け①

Item: 八木澤氏車速感応ドアロック取り付け①
Author: T-soni-R

他の整備手帳を見る

[大きい写真で見る]

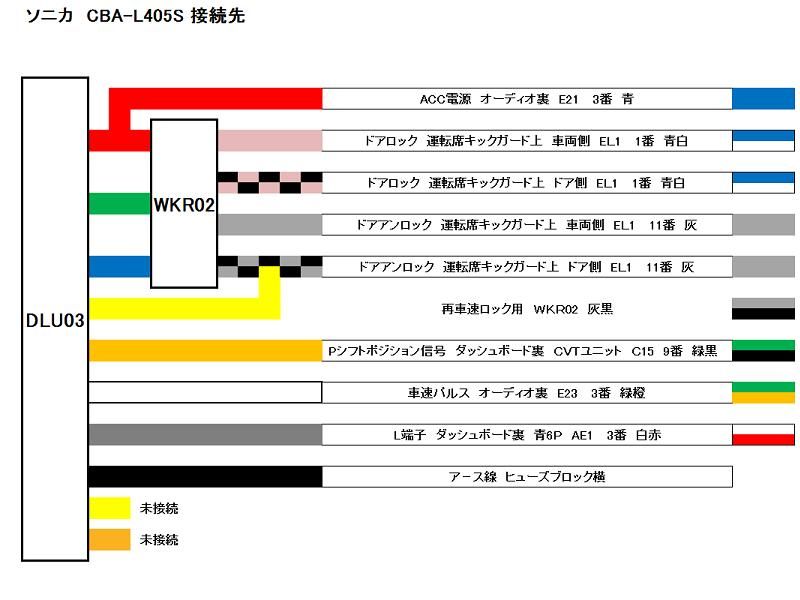

接続図

[大きい写真で見る]

車速感応ドアロックユニット（DLU03）と割り込みリレー（WKR02）、キボシ端子、ワンタッチカプラを接続し事前準備

[大きい写真で見る]

バッテリーのアースを外して作業開始です。

ドアロック割り込みリレーの取り付け

運転席キックガード上部奧側

　EL1　20ピン　白コネクタ　
　
　ロック側　　　　 1番　青白線
　アンロック側　　11番　灰線

[大きい写真で見る]

ロック側アンロック側共に配線を切り、白の割り込みカプラにて取り付け。

キボシ端子にしようと思ったけど短くて作業しきれませんでした(^_^;)

[大きい写真で見る]

ACC電源　（DLU03+WKR02赤線）

オーディオ裏　

　E21　10ピンコネクタの　3番　青線　

（うちのは変換コネクタが付いているので赤線です）

このあとバッテリーのアースを一度元に戻してリレーの動作テスト行いました。
取説に必ずしてくださいと書かれていたので…。
すんなりOKでした。

[大きい写真で見る]

またバッテリーのアース外して再開です

車速センサー信号　（DLU03　白線）

オーディオ裏ナビ用捨て配線より　

　E23　5ピン（グレー）コネクタの　3番　緑橙線

うちのはナビ付いてませんがちゃんと配線は来てました。

関連情報URL : http://www.yagisawa.net/index.html
