T-soni-Rの愛車 [ダイハツ ソニカ]



整備手帳

作業日：2007年8月13日

八木澤氏車速感応ドアロック取り付け②

他の整備手帳を見る 他の整備手帳を見る

1
八木澤氏車速感応ドアロック取り付け②
[大きい写真で見る]
L端子　（DLU03　灰線）

ダッシュボード内のヒューズブロックの下の方

　AE1　6ピン（青）WtoW コネクタの　3番　白赤
2
八木澤氏車速感応ドアロック取り付け②
[大きい写真で見る]

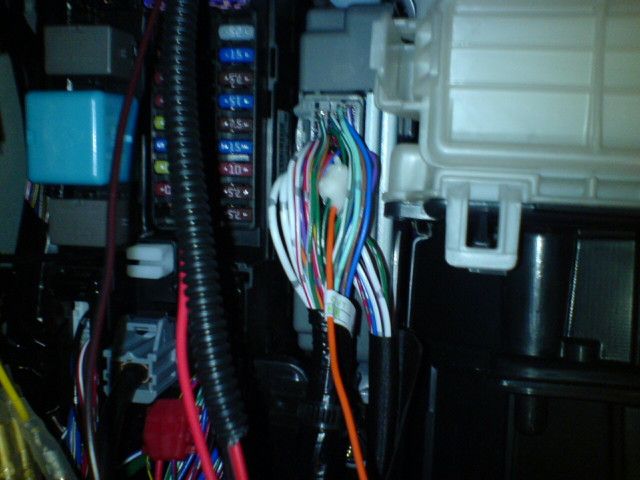

Pシフトポジション信号（マイナスコントロール）（DLU03　橙線）

ダッシュボード内のヒューズブロックの右CVTコンピュータの上側のコネクタ

　C15 　35ピンカプラの　9番　緑黒
3
八木澤氏車速感応ドアロック取り付け②
[大きい写真で見る]

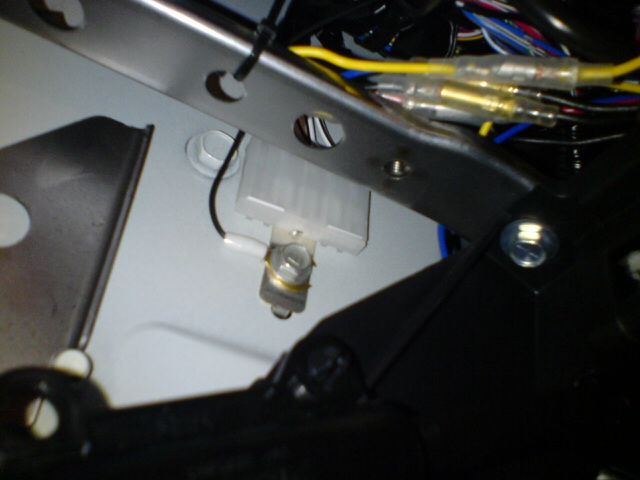

アース線　（DLU03　黒線）

ダッシュボード内アースに共締め
4
八木澤氏車速感応ドアロック取り付け②
[大きい写真で見る]

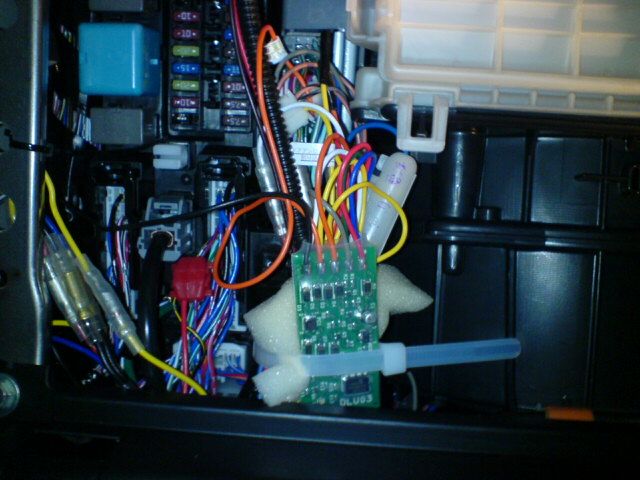

車速感応ドアロックユニットと割り込みリレーはヒューズブロック横に取り付け。


接触不良防止のため割り込みカプラはACC以外は白い細線用のモノを使用しました。
5
八木澤氏車速感応ドアロック取り付け②
[大きい写真で見る]

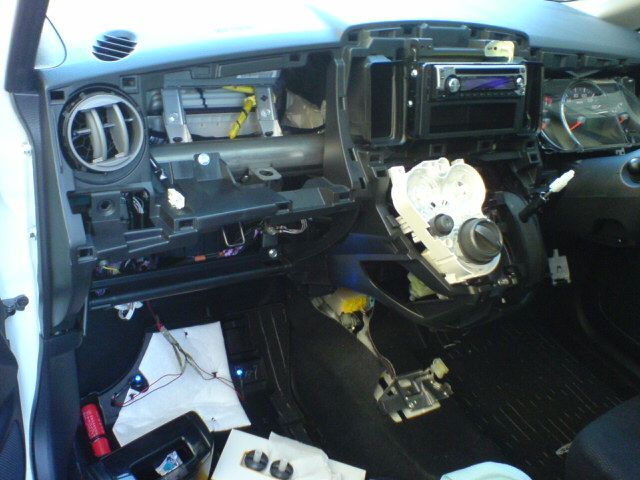

割り込みリレーからの配線4本を延長し運転席キックガードの所まで引きました。
LED仕込もうと思ってこんな感じだったので配線作業はなんなく終了でした。
6
あとはバッテリーのアース戻して復旧作業。


試運転無事終了　ε=(∇￣￣￣〃)

八木澤氏に感謝！
7
電装系なんで、確認しながら整備手帳書いたつもりですが、間違いがあれば指摘してください。
取り付けに関しては自己責任にてお願い致します。
