交換不可のZ33フロントナックルのボールジョイント。

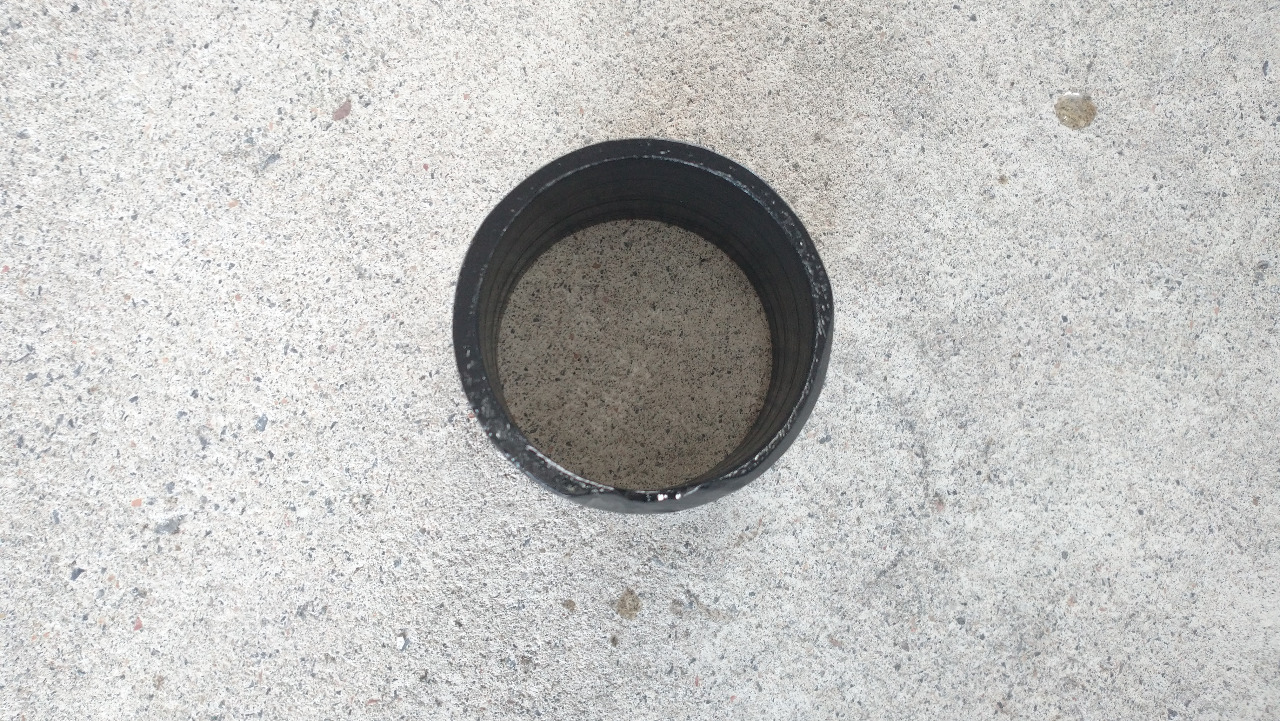

自作の抜き取りカラー。
内径 62mm、外径 71mm。

テンションロッド取り付け部に干渉して水平にセット出来ないので切り欠きを追加加工。




赤く囲んだ部分が出っ張っているので、切り欠きで逃がしてます。





もう一ヶ所。
上から見るとココもキレイな曲面ではないので、干渉しないようにカラーを削り。

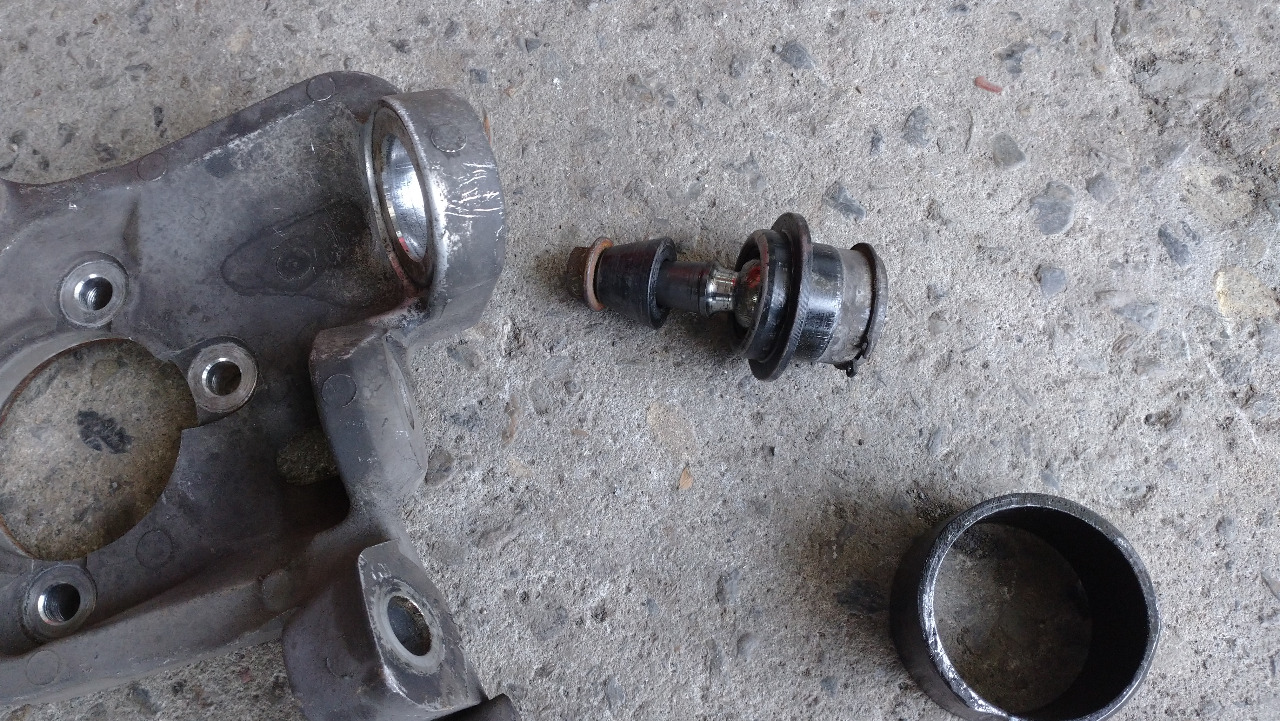

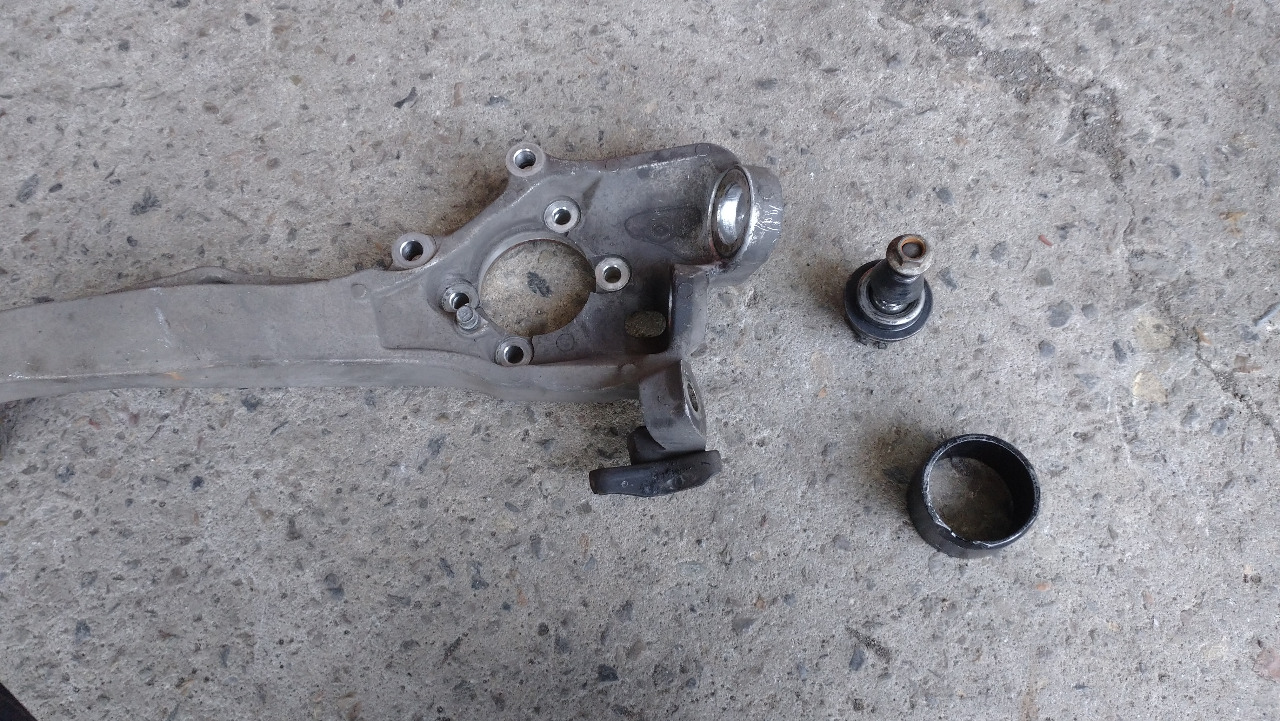

真っすぐプレスにセット出来るようになったので、自作カラーとナックルを車屋さんに持って行き抜いてもらいました。

これは左用なので後で右用も用意します。






ボールジョイント下の部分は全部が圧入されていると思ったら、半分くらいの長さしかなかったです。

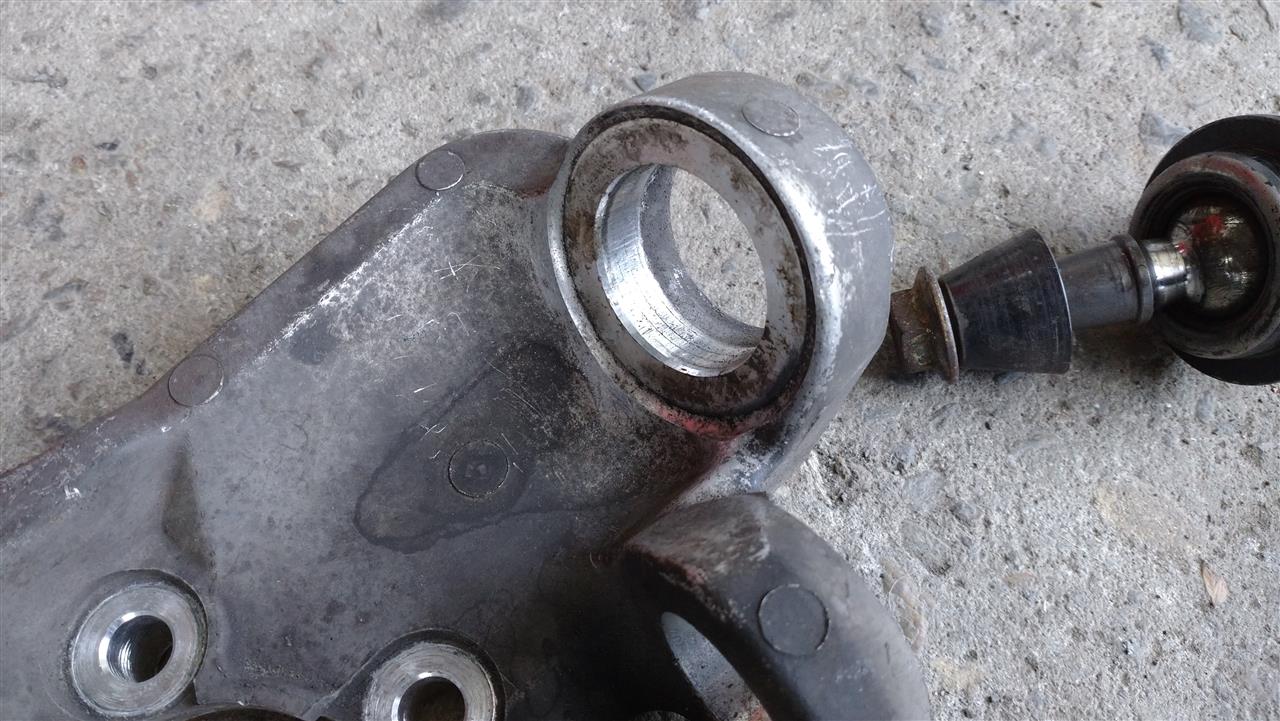

赤で囲んだ部分がナックルと接触していた部分です。






一番問題だったボールジョイントの抜き取りが出来たので、次は取り付けるカラーを考えます。
